球面浅水系でのシア不安定
金星大気の線形安定性を調べる

 伊賀 晋一(地球フロンティア)
2003 年 9 月 10 日
講演ビデオを見るには, 以下の各スライド画像をクリックし, 左上に表示される「ビデオ開始」をクリックしてください.
タイトルぺージ

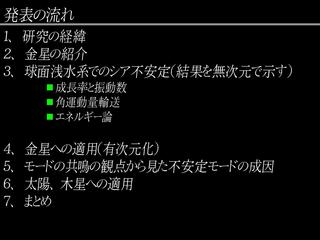

目次

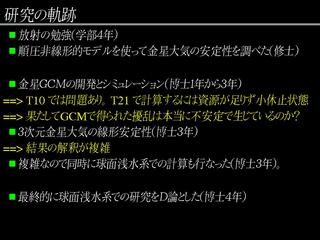

研究の軌跡

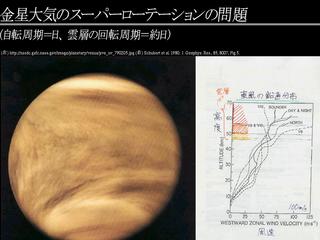

金星スーパーローテーションの問題
雲層高度で 4 日で一周する流れ
  • 左 : 金星の紫外線画像.
  • 右 : 探査衛星によって観測された東西風の鉛直分布.

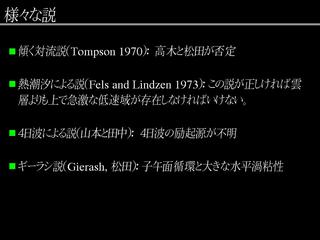

金星スーパーローテーションの成因
  • いろいろある

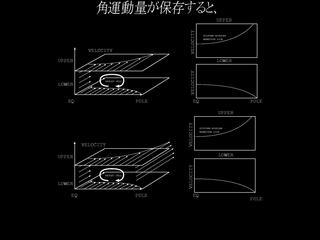

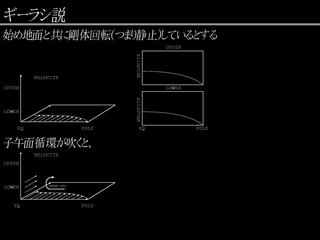

ギーラシ説
  • 水平渦粘性を仮定し, それによる拡散によって角運動量を定緯度へ輸送する.

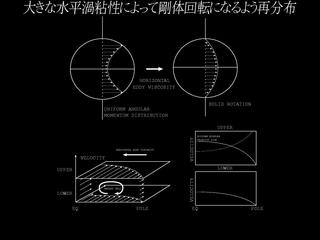

ギーラシ説(つづき)

ギーラシ説(つづき)

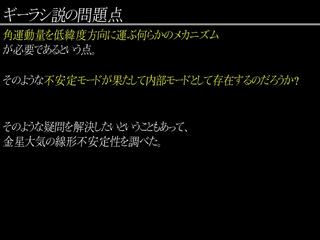

ギーラシ説の問題点
  • 水平渦粘性の実体はなんでしょう ?

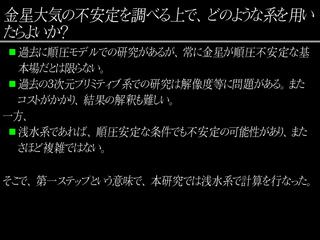

どのような系で考えるか ?

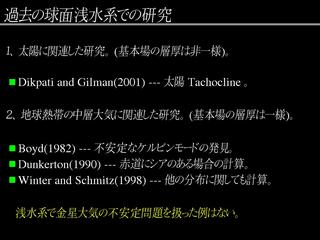

過去の球面浅水系での研究
  • Dikpati and Gilman (2001) : 太陽の Tachocline を想定.
    • Tachocline : 輻射層と対流層の間に存在するちょっと安定な領域. 表層の対流が貫入する.
    • Tachocline の由来 : Tachocline の内側と外側で回転速度が変化するから. 内側では剛体回転, 外側は西風加速.
    • 基本場の層厚は非一様.
  • Boyd (1982), Dunkerton (1990) : 赤道上空のパンケーキ構造.

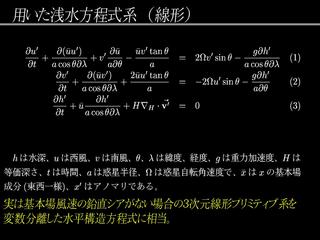

用いた浅水方程式系

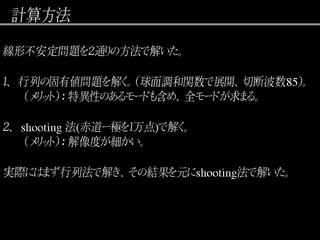

計算の方法

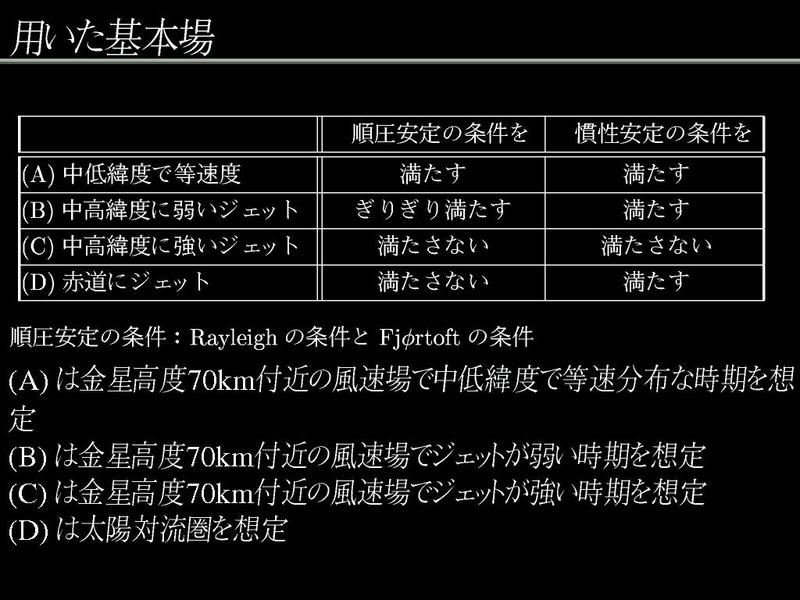

用いた基本場

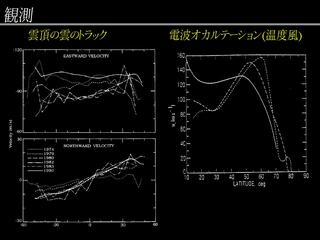

観測される風速の緯度分布
  • これらをもとに基本場を考える.

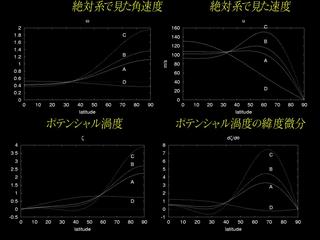

基本場の設定
  • A, B, C, D の 4 パターンを考える.

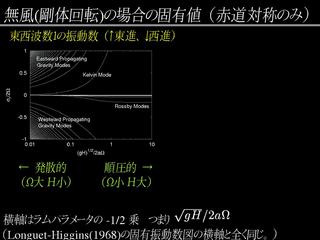

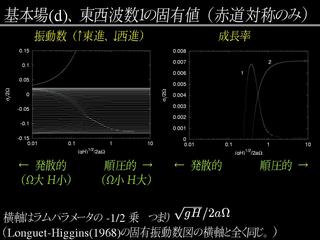

固有値問題の結果: 剛体回転の場合
  • 赤道対称, 東西波数 1.
  • 中立波だけが存在.

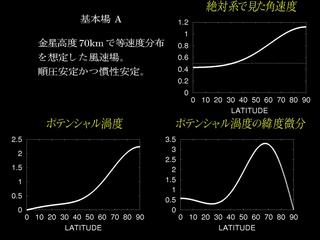

基本場 A の設定
  • 基本場に風速を与える.

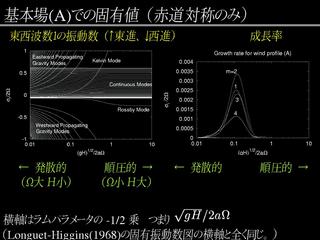

固有値問題の結果: 基本場 A の場合
  • 赤道対称, 東西波数 1.
  • 連続モードが現れる.
  • 一部のロスビー波は連続モードと重なってよく見えない.
    • 基本場の風は剛体回転に比べ, 高緯度で速く, 定緯度で遅い
  • 不安定なケルビンモードが存在する.
    • ケルビンモードと連続モードとの相互作用.

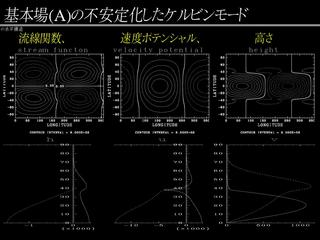

不安定化したケルビンモードの構造

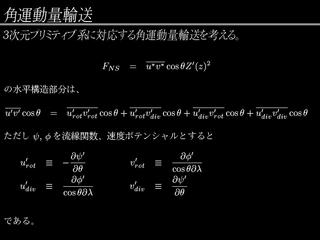

角運動量輸送の定式化
  • 3 次元プリミティブ方程式系に対応する角運動量輸送を考える.
  • 変数分離して, 水平構造部分を取り出す.
    • 4 つの成分から構成される

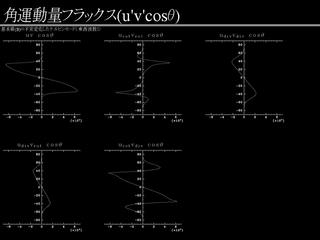

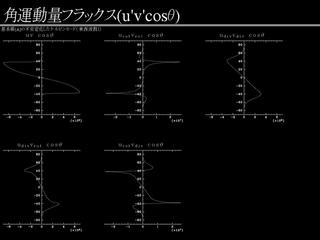

角運動量輸フラックス
不安定なケルビンモードによる角運動量輸送をみる
  • 全体では赤道向きの輸送
  • 赤道向き輸送に寄与するのは urotvdiv 成分
  • 純粋な順圧不安定成分である urotvrot 成分は極向き輸送

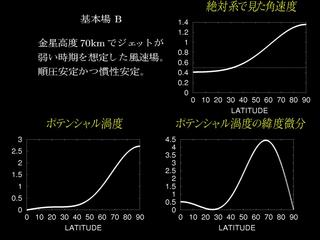

基本場 B
  • 基本場 A の緯度間の速度差を強めた場合.
  • 順圧不安定, 慣性不安定は起こらない条件.

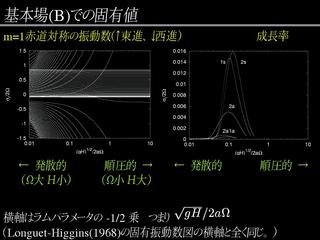

固有値問題の結果 : 基本場 B の場合
  • 赤道対称, 東西波数 1.
  • 左側の図の恰好は基本場 A の場合と同じ
  • 不安定なケルビンモードが存在する.
    • 成長率は基本場 A よりも大きい. 約 5 倍

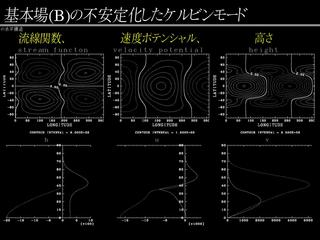

不安定化したケルビンモードの構造 (基本場 B)
  • 基本場 A の場合よりも位相の傾きが大きくなる

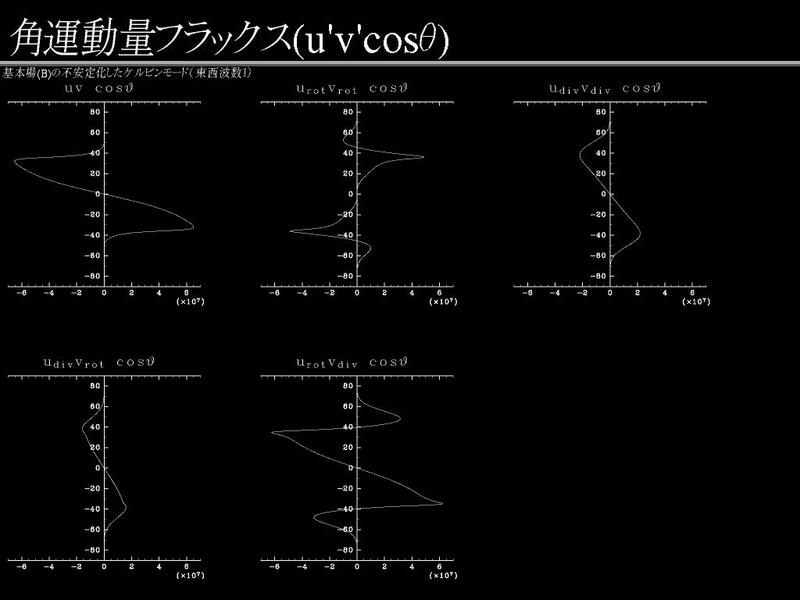

角運動量輸フラックス (基本場 B)
不安定なケルビンモードによる角運動量輸送をみる
  • 全体では赤道向きの輸送.
  • 赤道向き輸送に寄与するのは urotvdiv 成分.
  • 純粋な順圧不安定成分である urotvrot 成分は極向き輸送.

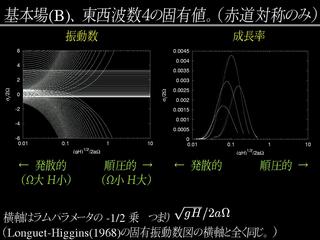

固有値問題の結果 : 基本場 B の場合
  • 赤道対称, 東西波数 4.
  • 西向き慣性重力波と連続モードが交差するようになる.

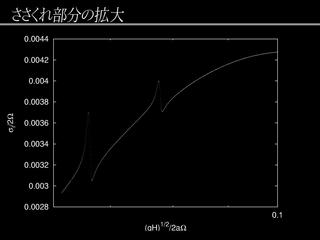

成長率曲線の詳細

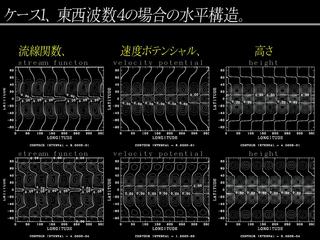

不安定化したケルビンモードの構造 (基本場 B, 東西波数 4)

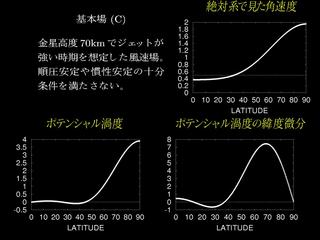

基本場 C
  • さらに緯度間の速度差を強めた場合.

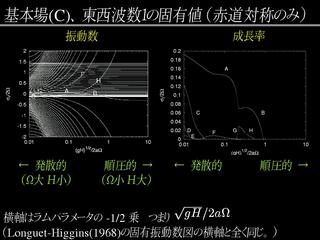

固有値問題の結果 : 基本場 C の場合
  • 赤道対称, 東西波数 1.
  • いろいろなモードが連続モードと重なるようになる.
  • モード B はロスビーモードと同定できるか ?

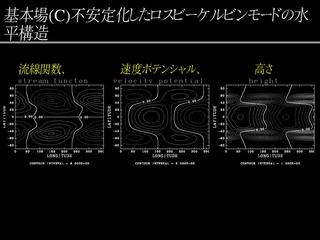

不安定なロスビー-ケルビンモードの構造 (基本場 C)

角運動量輸フラックス (基本場 C, 不安定モード A)
  • 全体では赤道向きの輸送.
  • 赤道向き輸送に寄与するのは urotvdiv 成分.
  • 純粋な順圧不安定成分である urotvrot 成分も赤道向き輸送.
    • モード B では urotvrot のみ寄与する.

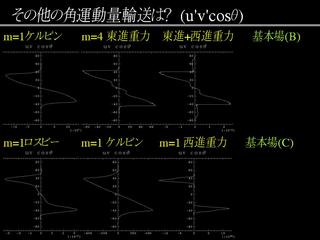

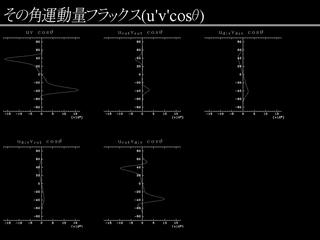

角運動量輸送 (その他のモード)
  • どれも赤道向きの輸送.

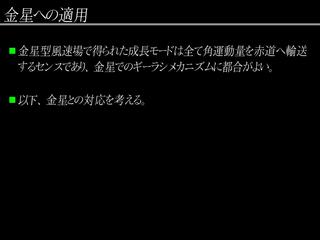

金星への適用

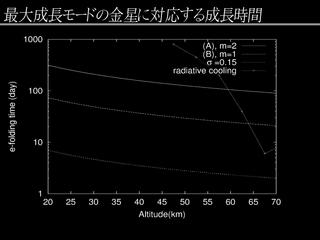

最大成長モードの成長時間
  • 下から順に基本場 C, B, A.
    • 成長率が高度によって異なるのは, 基本場の風速が高度とともに変化するため.
  • 放射による減衰時間も示す. 上層では放射による減衰に負ける.

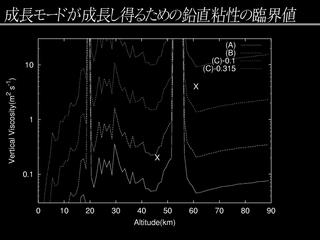

成長モードが成長できるための鉛直粘性の臨界値
  • 実線 : 等価深度と振動数から見積もる (H2σ). 温度分布は観測値を使う.

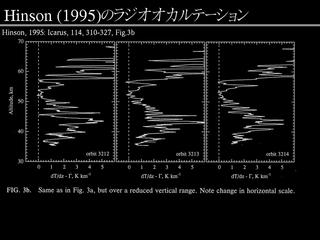

  • ×印 : 電波俺蔽観測
  • Lz = 2 π / ( N2/gH - 1/4s)1/2
  • H は等価深度, hs はスケールハイト

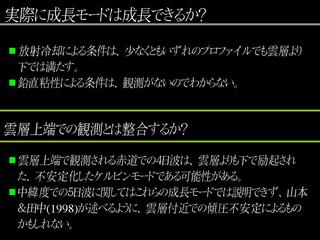

不安定モードは実際に成長できるか ?

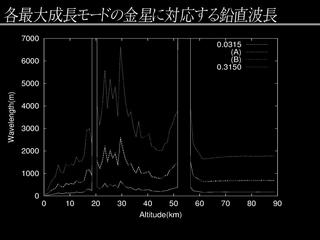

不安定モードに対応する鉛直波長
  • 鉛直波長は 5 km 前後

観測される温度分布
  • 鉛直波長 5 km 前後の構造もある.
  • 重力波, 潮汐波かもしれないが….

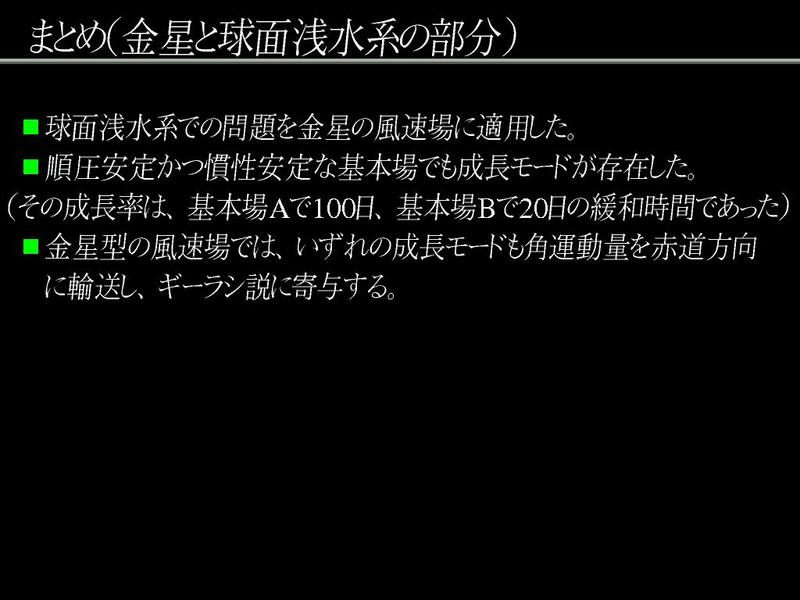

まとめ: 金星と球面浅水系の部分

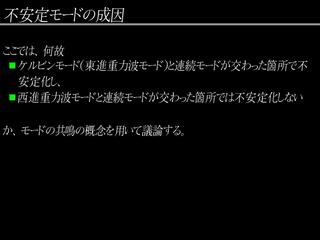

不安定モードの成因

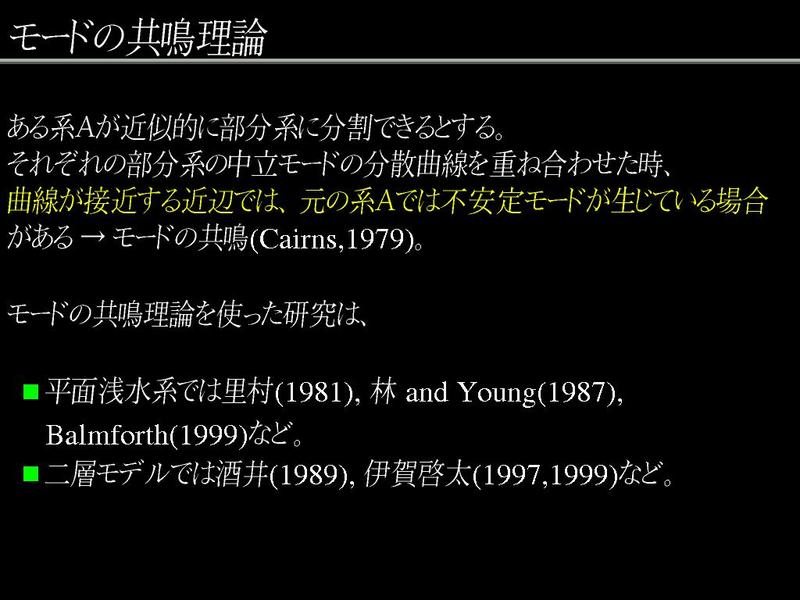

モードの共鳴理論

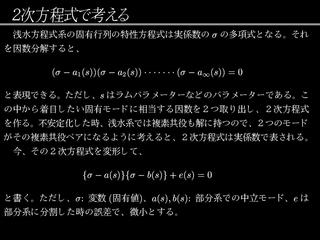

共鳴理論の理解 : 2 次方程式系で考える
  • e は相互作用を表す項

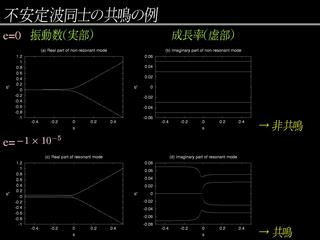

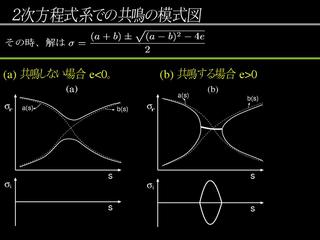

2 次方程式系での共鳴の模式図

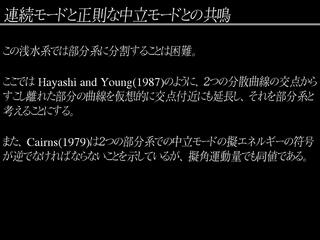

作戦
  • 部分系に分割することが困難
  • Hayashi and Young (1987) の方法を用いる
  • 擬運動量の代わりに擬角運動量を使う

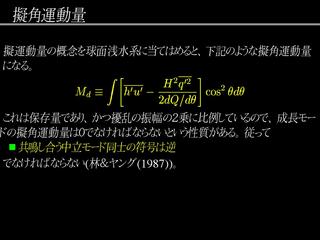

擬角運動量の定式化
  • 擬運動量と同じく擬角運動量も保存量
  • 共鳴する中立モードの擬角運動量は逆符号

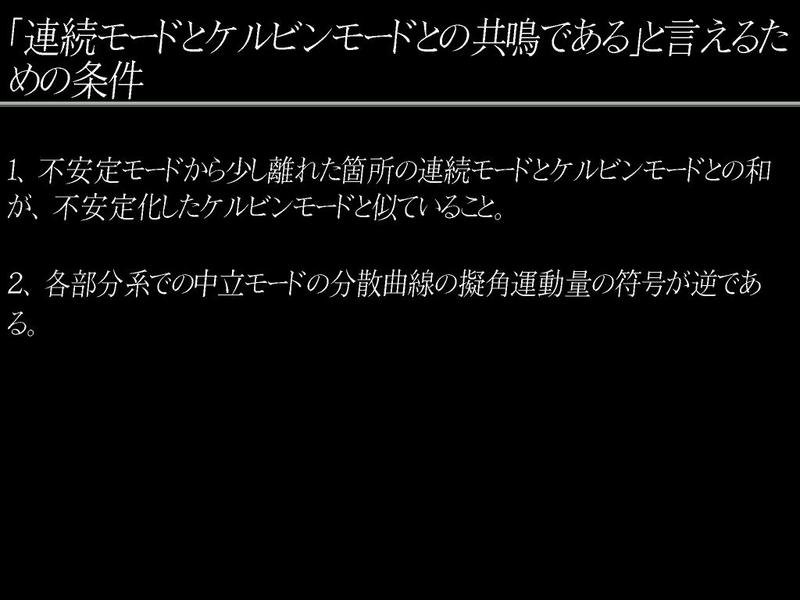

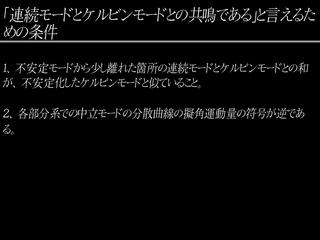

不安定モード = 連続モードとケルビンモードとの共鳴であるためには ?

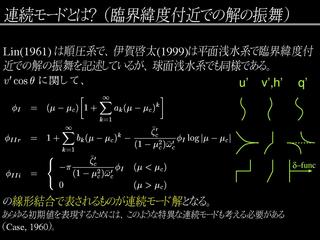

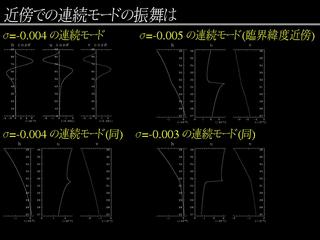

連続モードの振幅

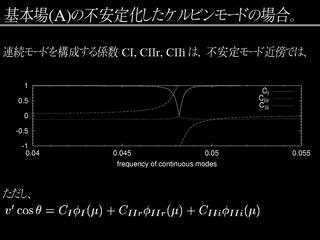

基本場 A の不安定ケルビンモードの近傍
  • 振幅を φI, φIIr, φIIi に分割
  • 係数の波数依存性

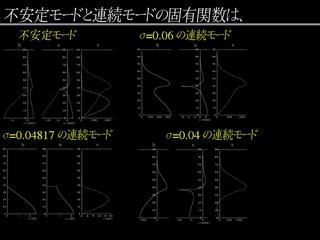

固有関数の振幅分布
  • 不安定モードの実部は σ = 0.06 の連続モードに近い
  • 不安定モードの虚部は σ = 0.04817 の連続モードに近い
σ = 0.04817 の連続モードを部分系のケルビンモードと考えると, 不安定モードはケルビンモードと連続モードを位相をずらして重ね合わせたものと考えられないだろうか?
  • どう重ね合わされている?

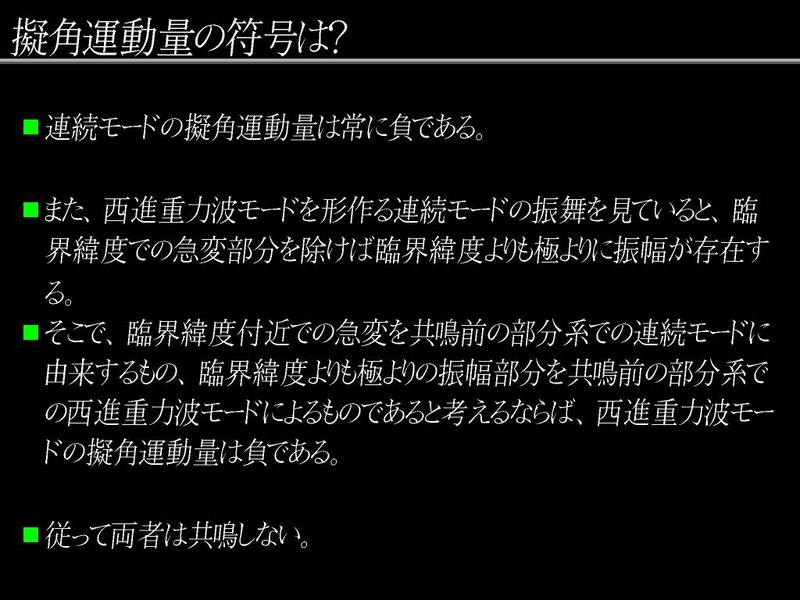

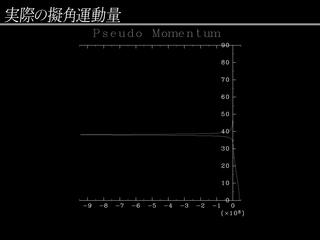

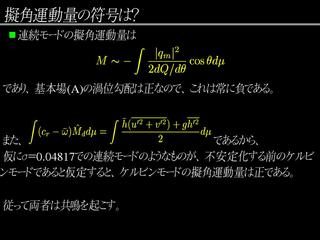

擬角運動量の符号

不安定ケルビンモードの擬角運動量
  • 臨界緯度を挟んで項緯度側に連続モードに起因する負の領域, 低緯度側に中立なケルビンモードに起因する正の領域

連続モードの振幅

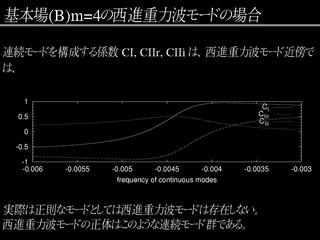

基本場 B の m=4 西進重力波モードの近傍

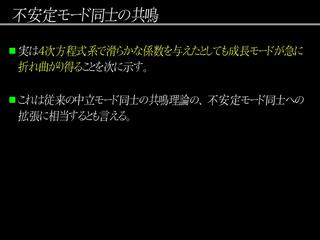

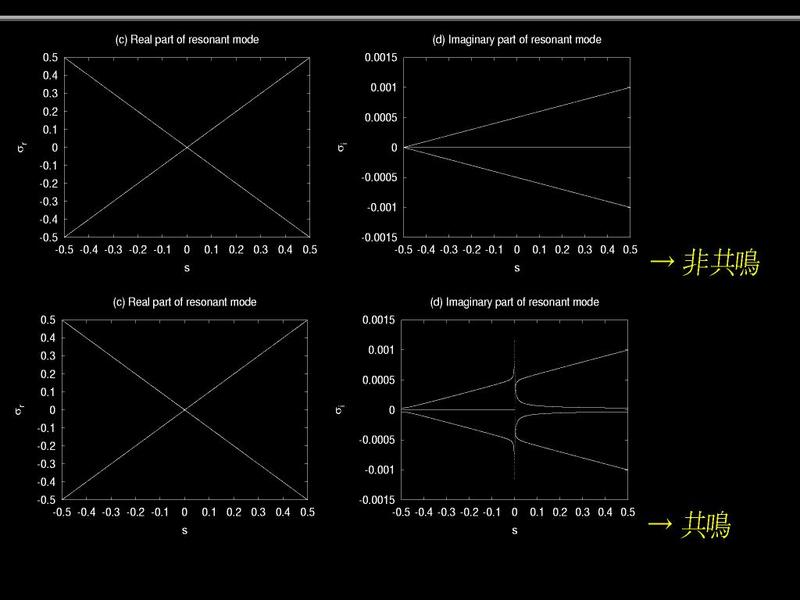

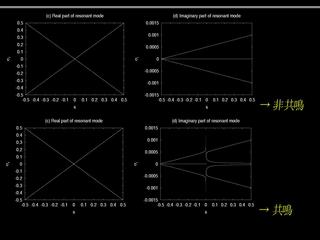

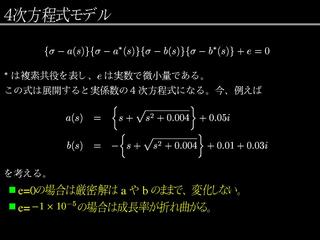

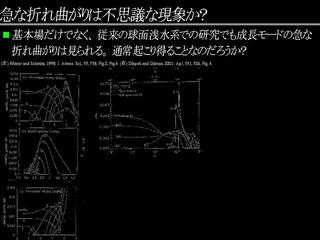

4 次方程式系モデルの振動数と成長率
  • e = -1.0 × 10-5のとき, 成長率に折れ曲がりがみられる.

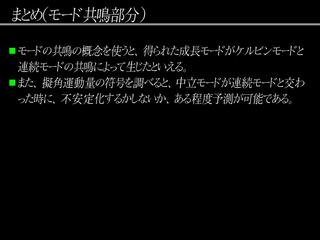

まとめ (モード共鳴部分)
  • 球面浅水モデルで得られた不安定モードは, ケルビンモードと連続モードとの共鳴によるものであろう.
  • 擬角運動量を用いると中立モードと連続モードとの共鳴による不安定が起こるか否かをある程度判定できる.

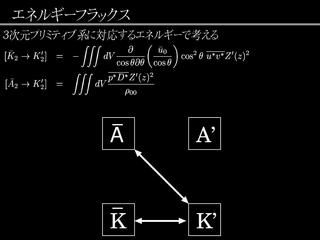

エネルギーフラックスの定式化
  • 球面浅水系でのエネルギーを, 3 次元プリミティブ系と対応させて定義する.
  • A' = 0 になる (単純な浅水系では h'2 が出てくる).

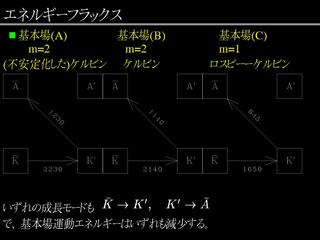

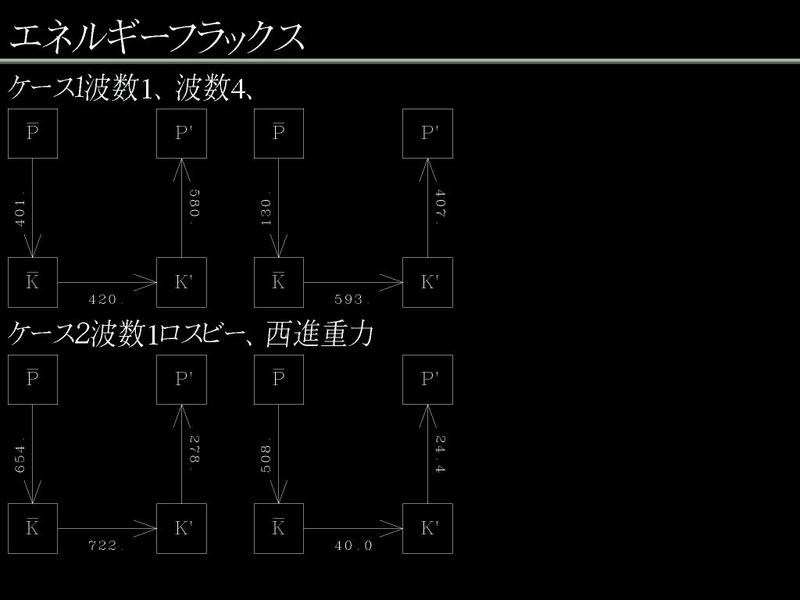

エネルギーフラックス











参考文献
  • Balmforth, N. J., 1999: Shear instability in shallow water. J. Fluid Mech., 387, 97-127.
  • Boyd, J. P., 1982: The influence of meridional shear on planetary waves. part I: Nonsingular wind profiles. J. Atmos. Sci., 39, 756-769.
  • Cairns, R. A., 1979: The role of negative energy waves in some instabilities of parallel flow. J. Fluid. Mech., 92, 1-14.
  • Case, K. M., 1960: Stability of inviscid plane Couette flow. Phys. Fluids, 3, 143-148.
  • Dikpati, M., and A. Gilman, 2001: Analysis of Hydrodynamic stability of solar tachocline latitudinal differencial rotation using a shallow-water model. ApJ, 551, 536-564.
  • Dunkerton, J. T., 1990: Eigenfrequencies and horizontal structure of divergent barotoropic instability originating in tropical latitude. J. Atmos. Sci., 47, 1288-1301.
  • Fels, S. B., and R. S. Lindzen, 1974: The interaction of thermally excited gravity waves with mean flows. Gephys. Fluid Dyn., 6, 149-192.
  • Gierash, P. J., 1975: Meridional circulation and the maintenance of the Venus atmospheric circulation. J. Atmos. Sci., 32, 1038-144.
  • Hayashi, Y.-Y. and Young, W. R., 1987: Stable and unstable shear modes on rotating parallel flows in shallow water, J. Fluid Mech., 184, 477-504.
  • Hinson, D. P., J. M. Jenkins, 1995 Magellan radio occultation measurements of atmospheric waves on Venus. Icarus, 114, 310-327.
  • Iga, K., 1997, Instability of a front with a layer of uniform potential vorticity, J. Meteor. Soc. Japan, 75, 1-11.
  • Iga, K., 1999a: Critical layer instability as a resonance between a non-singular mode and continuous modes, Fluid Dyn. Res., 25, 63-86.
  • Iga, K., 1999b, A simple criterion for the sign of the pseudomomentum of modes in shallow water systems, J. Fluid Mech., 387, 343-352.
  • Lin, C. C., 1961: Some mathmatical problems in the theory of the stability of parallel flows. J. Fluid Mech., 10, 430-438.
  • Longuet-Higgins, M., 1968: The eigenfunctions of laplace's tidal equation over a sphere. Philos. Trans. Roy. Soc. London, 262, 511-607.
  • Matsuda, Y., 1980: Dynamics of the four-day circulation in the Venus atmosphere. J. Meteorol. Soc. Japan, 58, 443-470.
  • Matsuda, Y., 1982: A further study of dynamics of the four-day circulation in the Venus atmosphere. J. Meteorol. Soc. Japan, 60, 245-254.
  • Sakai, S., 1989: Rossby-Kelvin instability: a new type of ageostrophic instability caused by a resonance between Rossby waves and gravity waves, J. Fluid Mech., 202, 149-176.
  • Satomura, T., 1981: An investigation of shear onstability in a shallow water, J. Met. Soc. Japan, 59, 148-167.
  • Schubert, G., A. Covey, D. Genio, L. S. Elson, G. Keating, A. Seiff, R. E. Young, J. Apt, C. C. Counselman, III, A. J. Kriore, S. S. Limaye, H. E. Revercomb, L. A. Sromovsky, V. E. Suomi, F. Taylor, R. Woo, and von Zahn, U, 1980: Structure and Circulation of the Venus Atmosphere. J. Geophys. Res., 85, 8007-8025.
  • Takagi, M. and Y. Matsuda, 1999: Interpretation of Thompson's Mechanism for Venus' Atmospheric Super-Rotation and its Extension to the Spherical Geometry. J. Meteorol. Soc. Japan, 77, 971-983 .
  • Thompson, R., 1970: Venus general circulation is a merry-go-round. J. Atmos. Sci., 27, 1107-1116.
  • Winter, T., and G. Schmitz, 1998: On divergent barotoropic and inertial instability in zonal-mean flow peofiles. J. Atmos. Sci., 55, 758-776.
  • Yamamoto, M. and H. Tanaka, 1997: Formation and maintenance of the 4-day circulation in the Venus middle atmosphere. J. Atmos Sci., 54, 1472-1489.
