13.1 いろいろな地図投影法

GRPH1 で扱える座標系としては,直角直線座標系などのほかに14種類の地図投 影座標系があります. U-座標系からV-座標系への正規化変換でこれらの座標系 を設定するれば, それぞれの地図座標系で描画が可能となります.

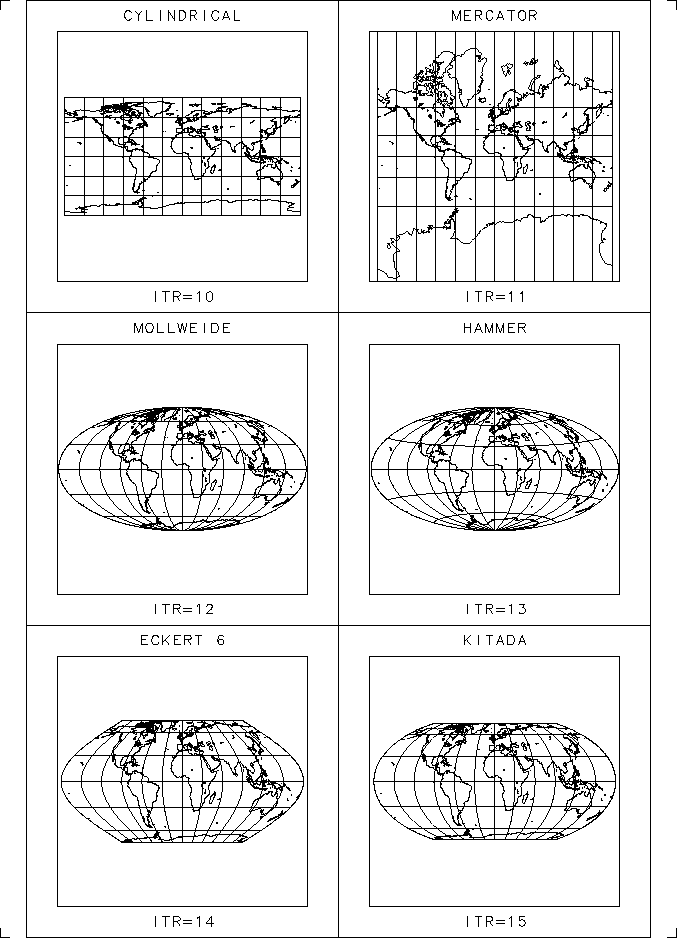

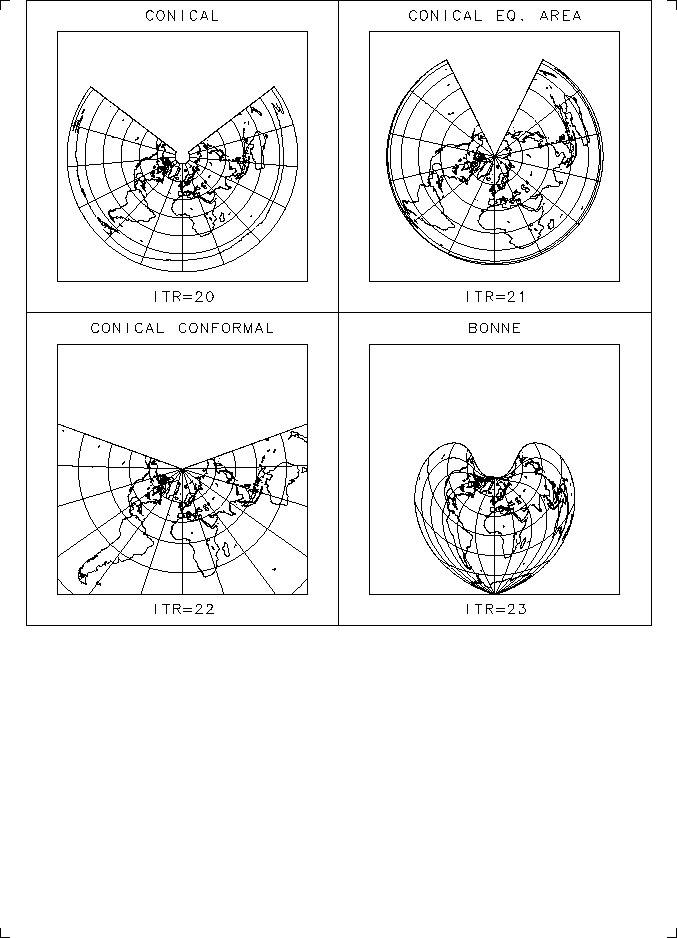

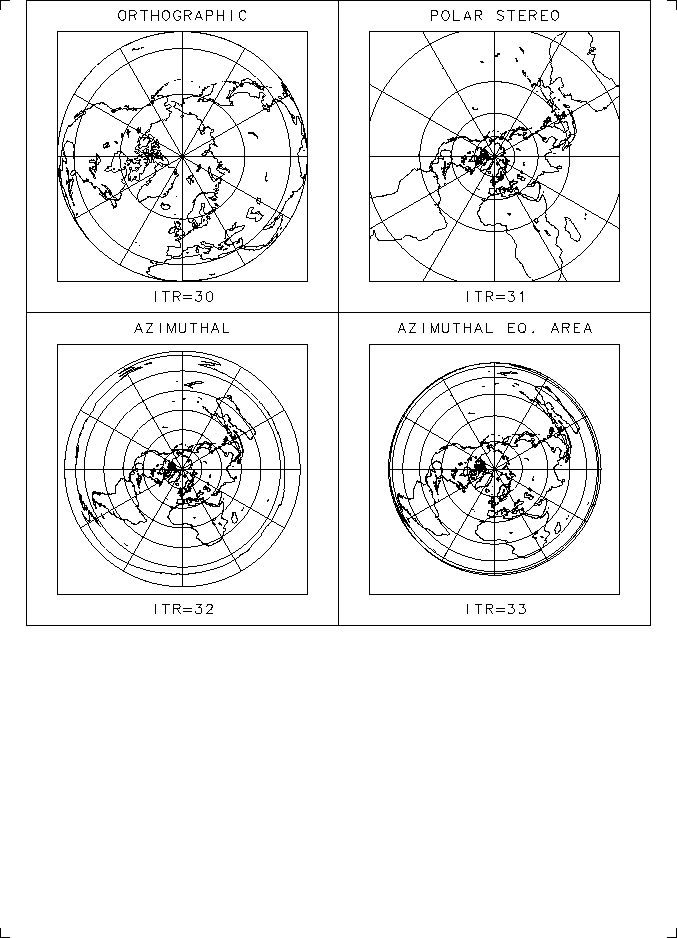

これらの地図投影変換を用いて, 全球(いくつかの例外あり)を表示した結果を map3d1.f の出力図に示します. 変換メソッド(元関数)番号(itr)が10から33までの14 種類の投影法で海岸線情報と緯度・経度線を描きます. 第1フレームは円筒図 法(6種), 第2フレームは円錐図法(4種), 第3フレーム方位図法(4種)の地図投 影法です.

DCL で指定できる地図情報としては, 海岸線, 国境, 米国の州境, 日本の県境, プレート境界などがあります.















\resizebox{15cm}{!}{\includegraphics{map3d/map3d1_001.eps}}
map3d1.f: frame1
\resizebox{15cm}{!}{\includegraphics{map3d/map3d1_002.eps}}
map3d1.f: frame2
\resizebox{15cm}{!}{\includegraphics{map3d/map3d1_003.eps}}
map3d1.f: frame3

地図情報や緯線・経線を描くのと同時に, 等高線図やトーンによる塗りわけを おこなったり, ベクトル場を描いたりすることが可能です. 等高線図作画パッ ケージ UDPACK とトーンによる塗りわけパッケージ UEPACK はともにU-座標系 で作画するルーチン群ですから, 正規化変換で地図投影変換を指定していても これまでと全く同じように利用できます.

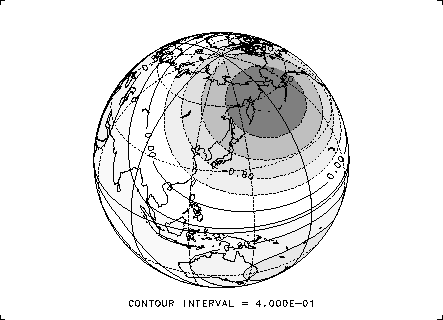

プログラム map3d2.f では, これまで描いてきた球面調和メソッド(元関数)の重ね合わせを 正射図法で描きます. 第10章のプログラム u2d5 と同じよう に等高線とハッチが地図上で作画され, 地球の裏側の部分は描かれないように なっています.

\resizebox{10cm}{!}{\includegraphics{map3d/map3d2.eps}}
map3d2.f: frame1

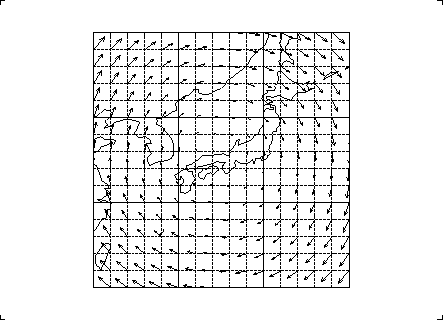

ベクトル場作画パッケージ UGPACK はV-座標系上で作画しますから, 残念なが ら, 現在のところ地図投影には対応していません. しかしながら, SGPACK の アローサブプリミティブを使って, 緯度・経度の単位を持った矢印を地図上に 描くことは簡単にできます. map3d3.f の例のように, 限られた地域だけでベ クトル場を描くならば, 緯度・経度の単位で矢印をスケーリングしてもそれほ ど気にならないでしょう.

\resizebox{10cm}{!}{\includegraphics{map3d/map3d3.eps}}
map3d3.f: frame1
