[ SPMODEL 球面浅水モデルを用いた Williamson et al. (1992) のテスト]

ケース 5: 孤立した山を越える帯状流 (ルンゲ・クッタ&クランクニコルソンスキーム を使った場合)

計算設定

詳細は NAMELIST ファイル を参照のこと.

計算結果



初期値 (t=0)

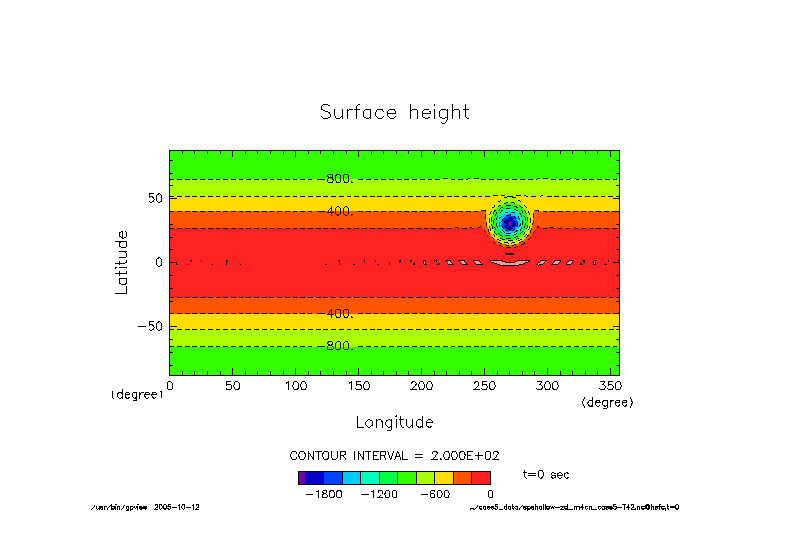

流体層厚の分布

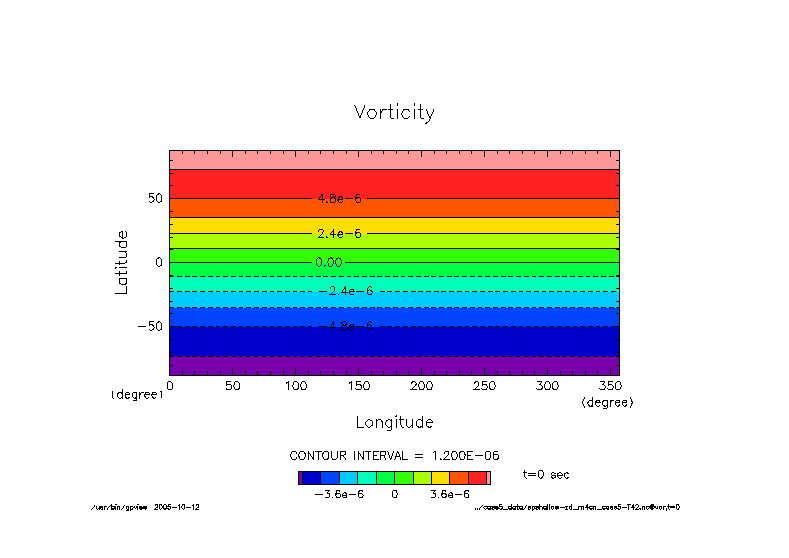

渦度の分布


発散の分布

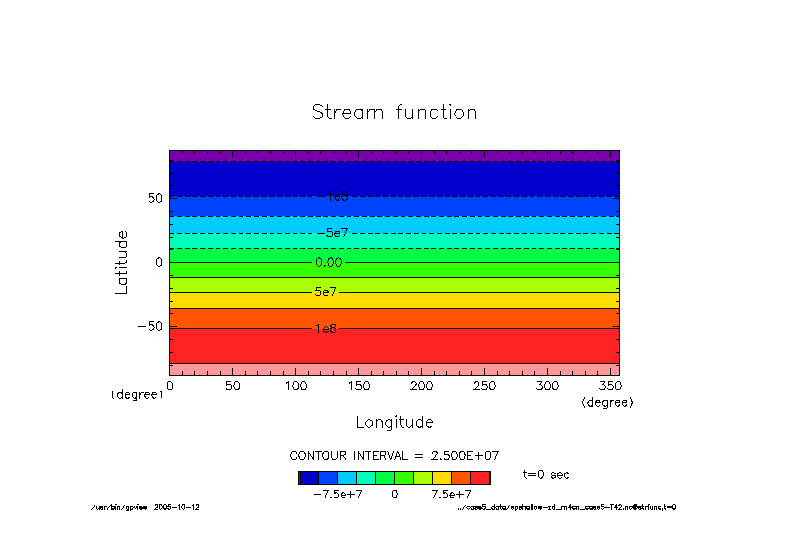

流線関数の分布

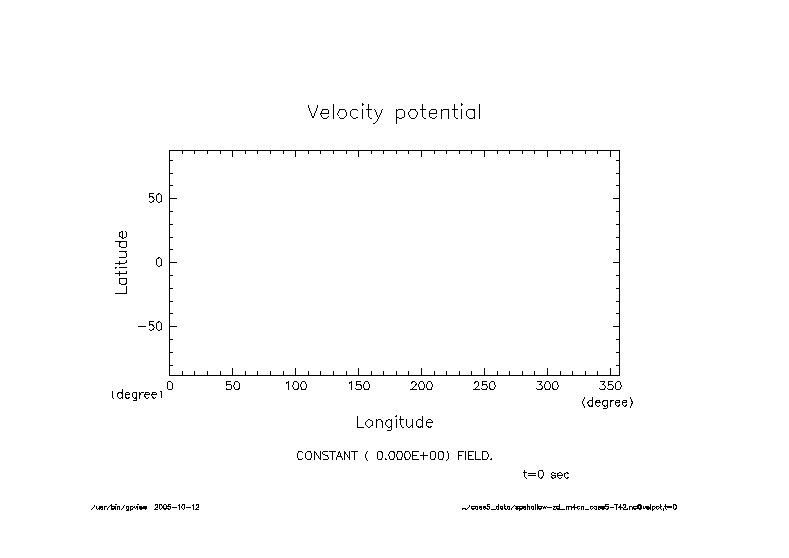

速度ポテンシャルの分布

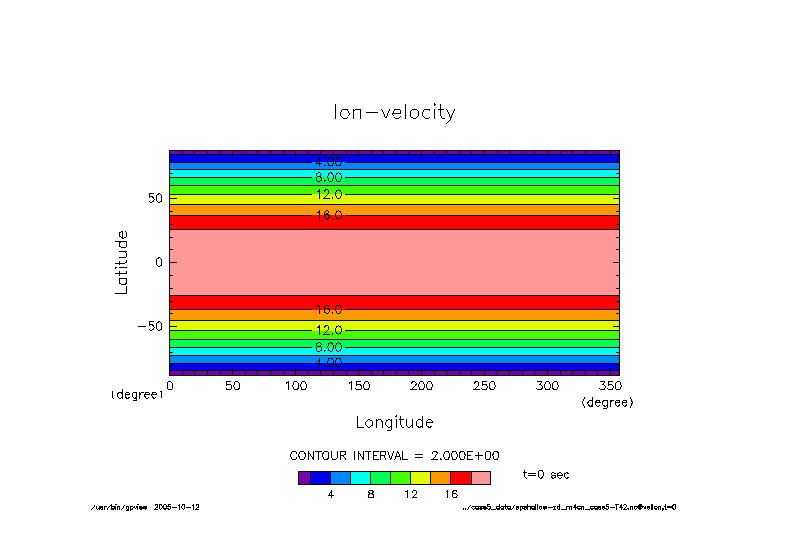

u の分布

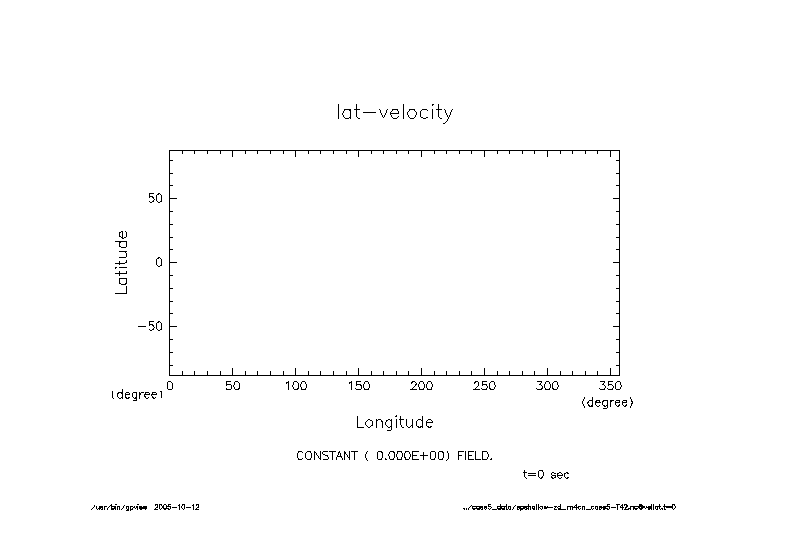

v の分布

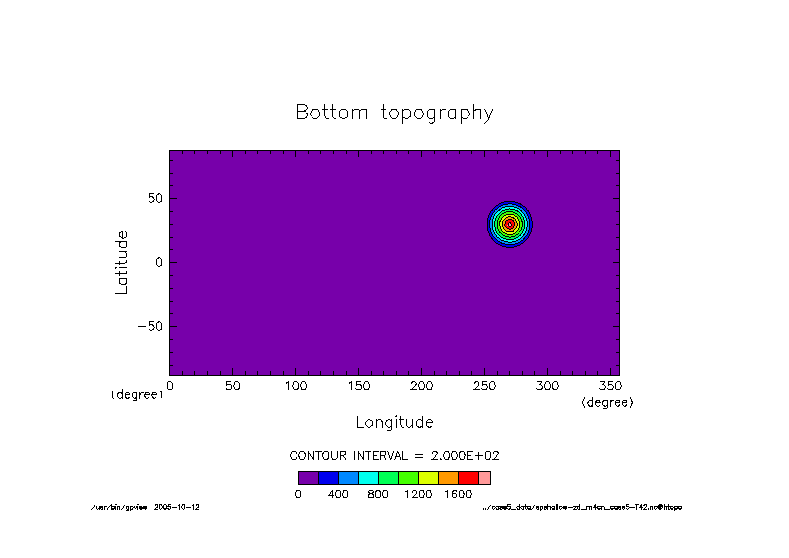

地形の分布




5 日後 (t=432000 sec)

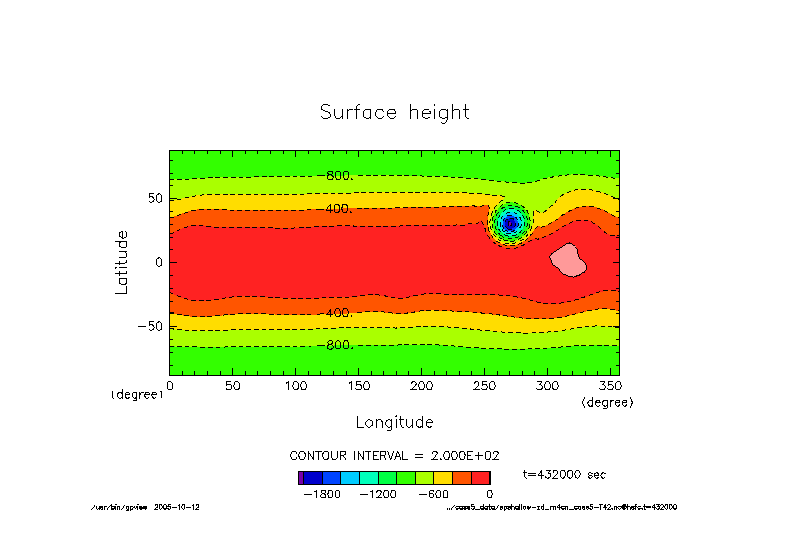

流体層厚の分布

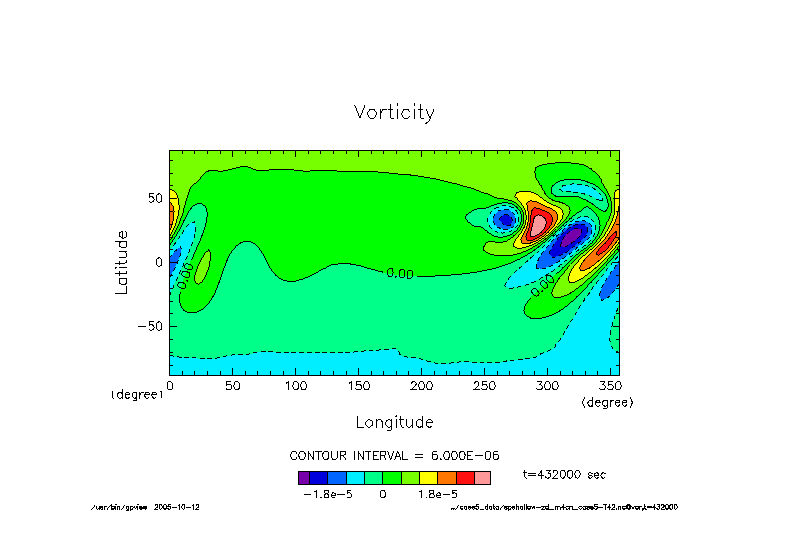

渦度の分布

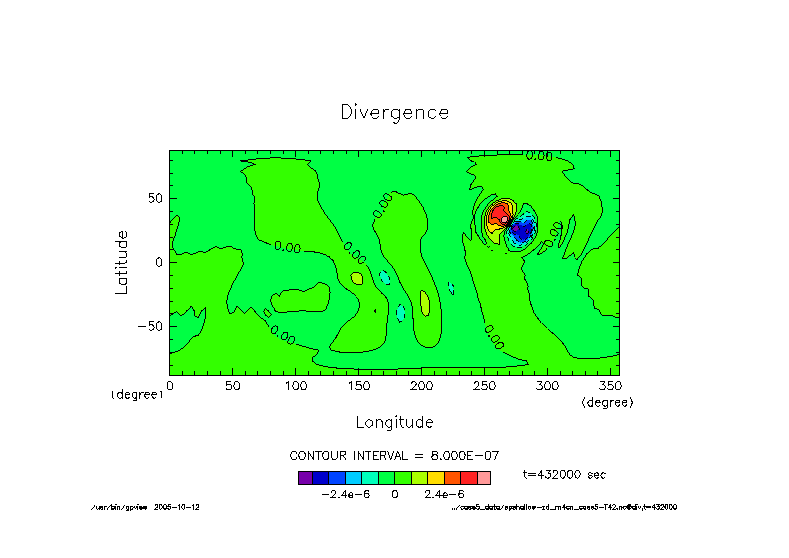

発散の分布

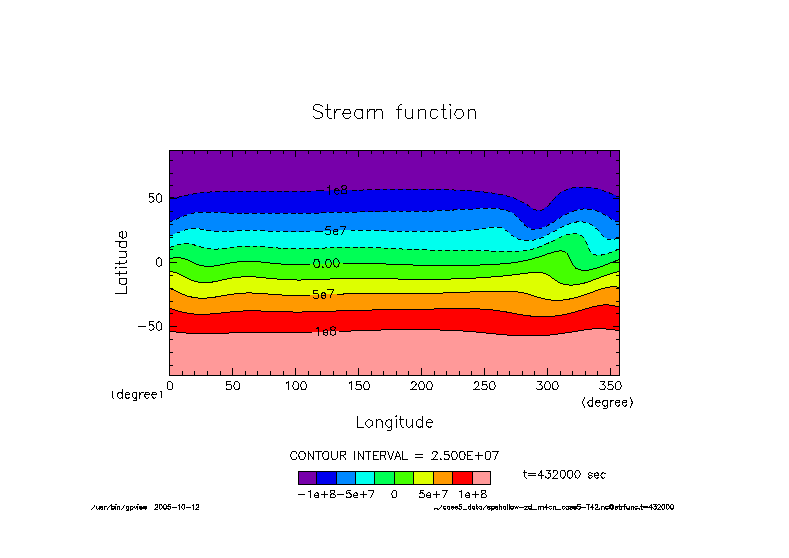

流線関数の分布

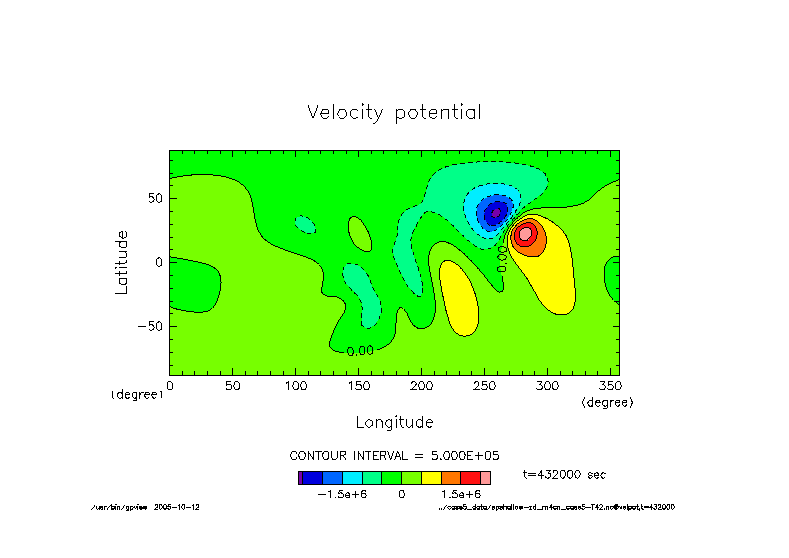

速度ポテンシャルの分布

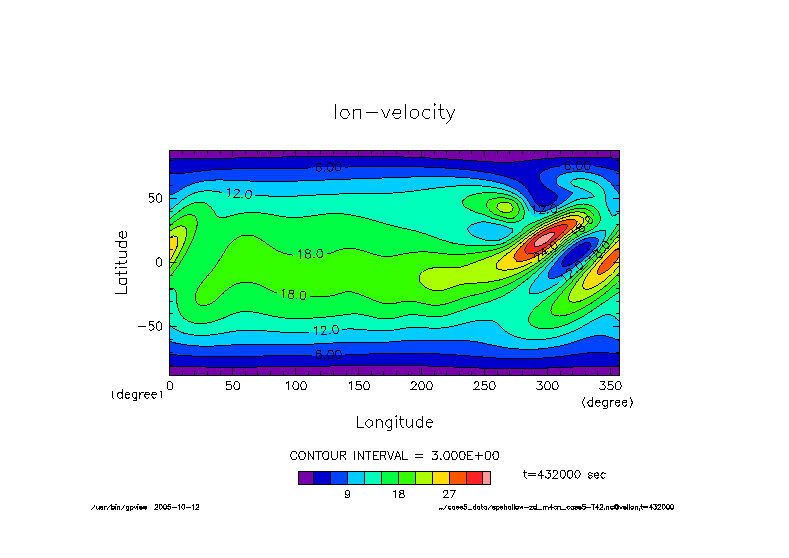

u の分布

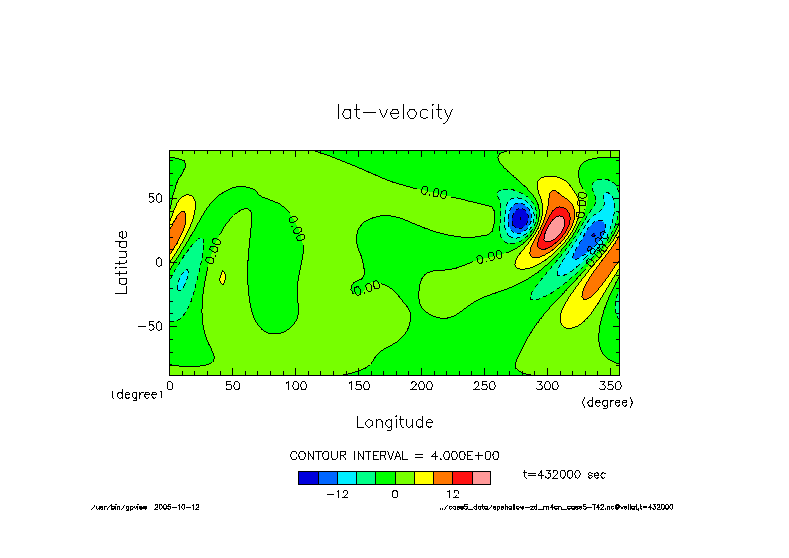

v の分布




10 日後 (t=864000 sec)

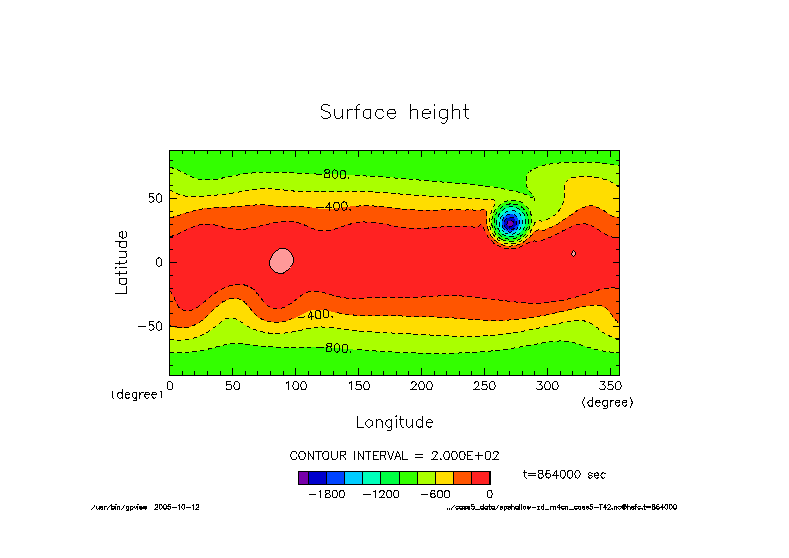

流体層厚の分布

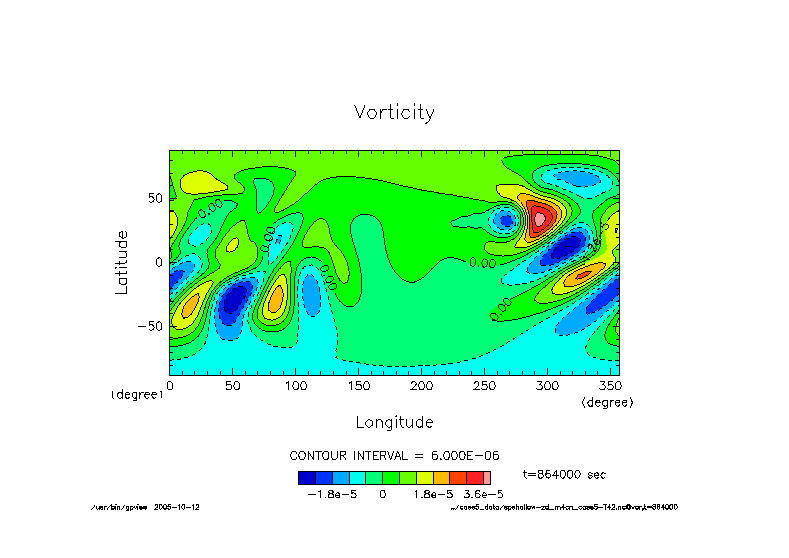

渦度の分布

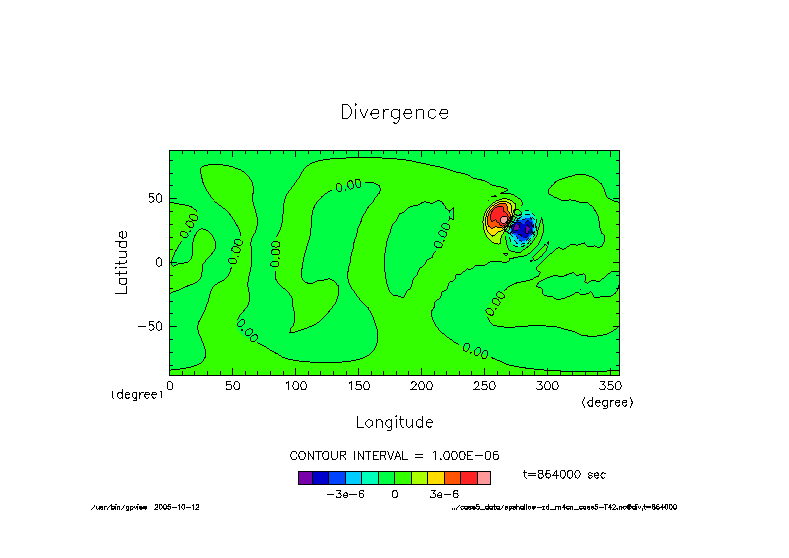

発散の分布

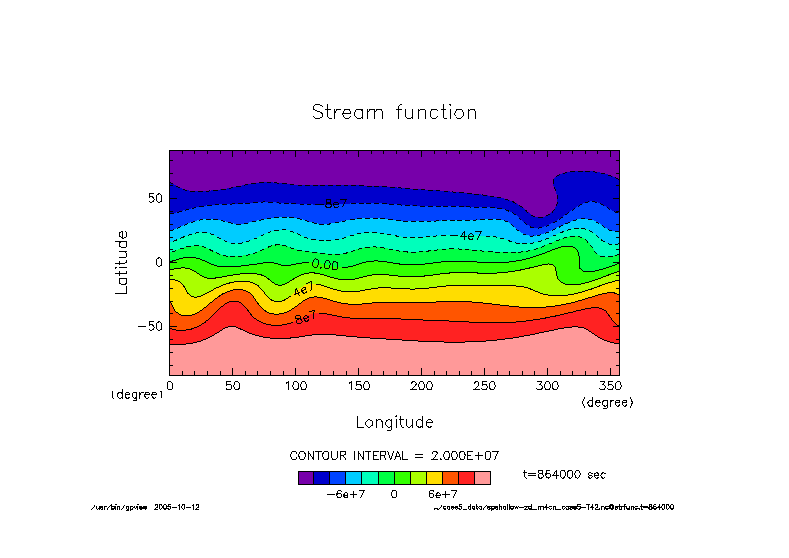

流線関数の分布

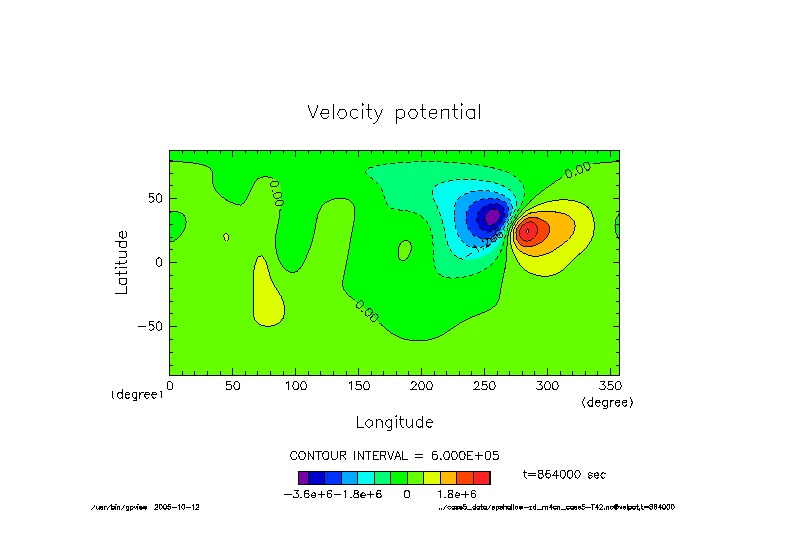

速度ポテンシャルの分布

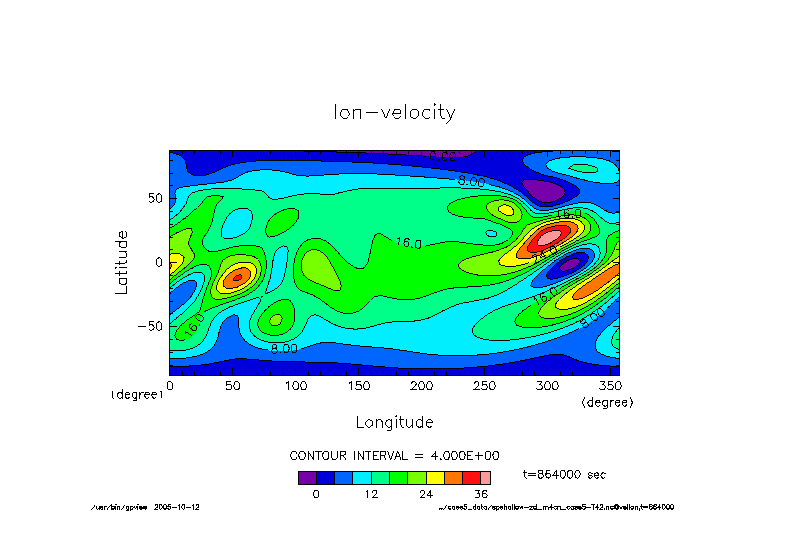

u の分布

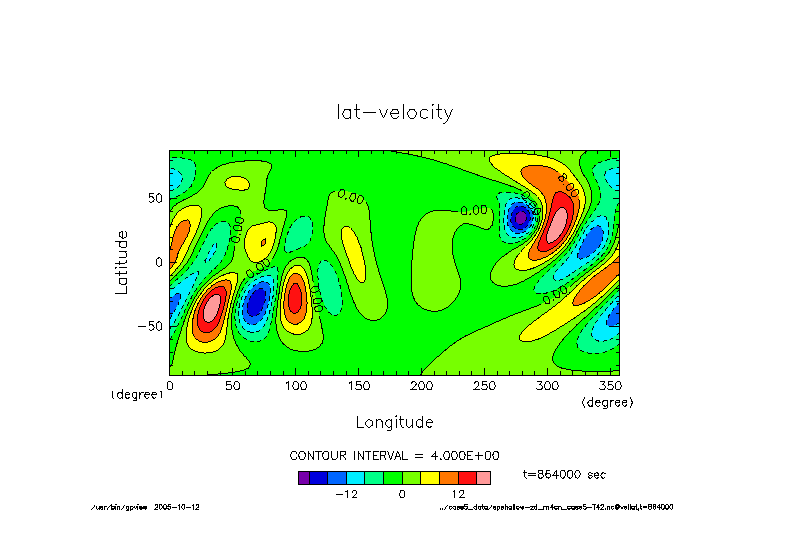

v の分布




15 日後 (t=1296000 sec)

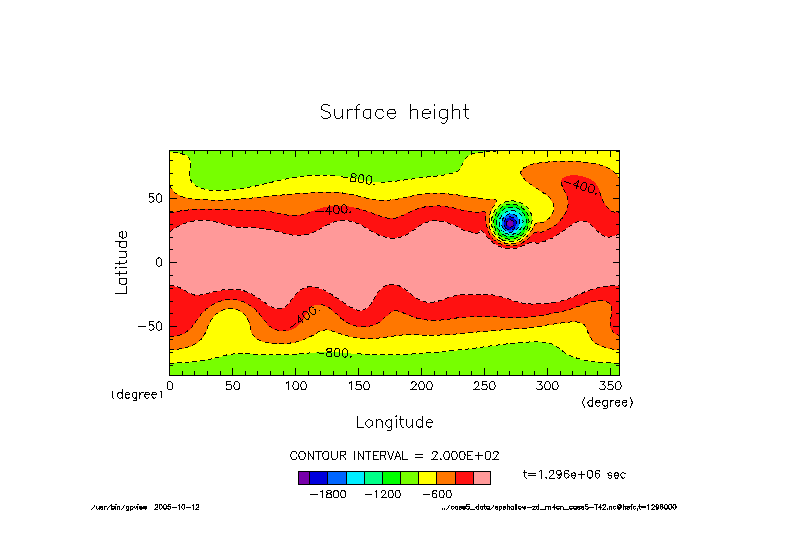

流体層厚の分布

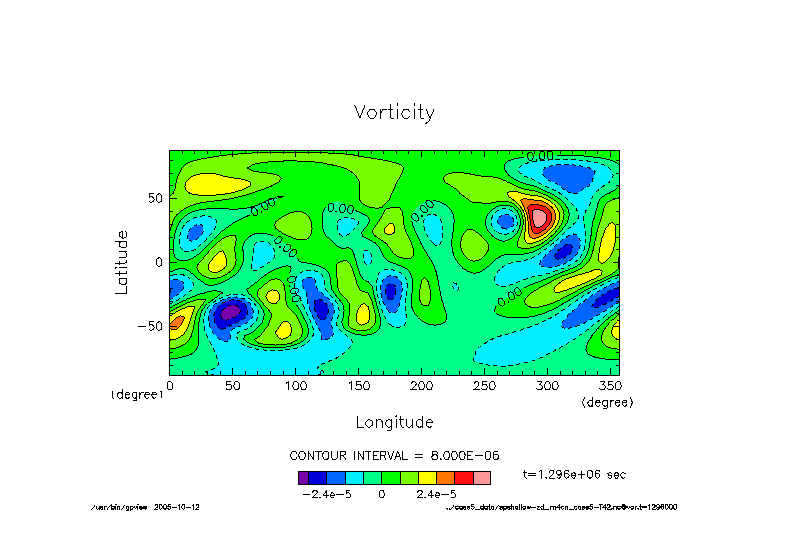

渦度の分布


発散の分布

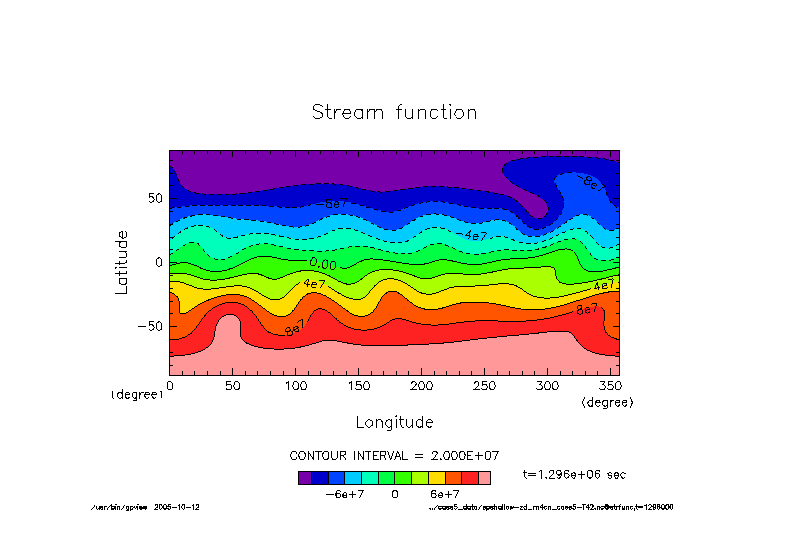

流線関数の分布

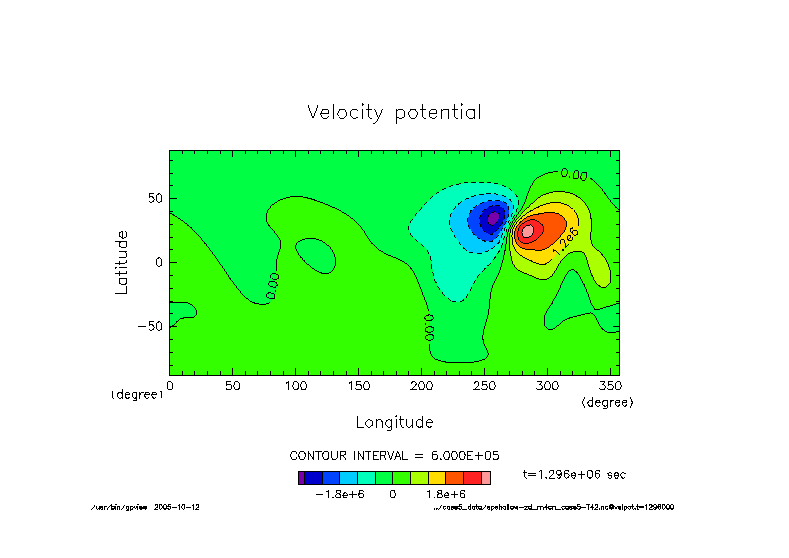

速度ポテンシャルの分布

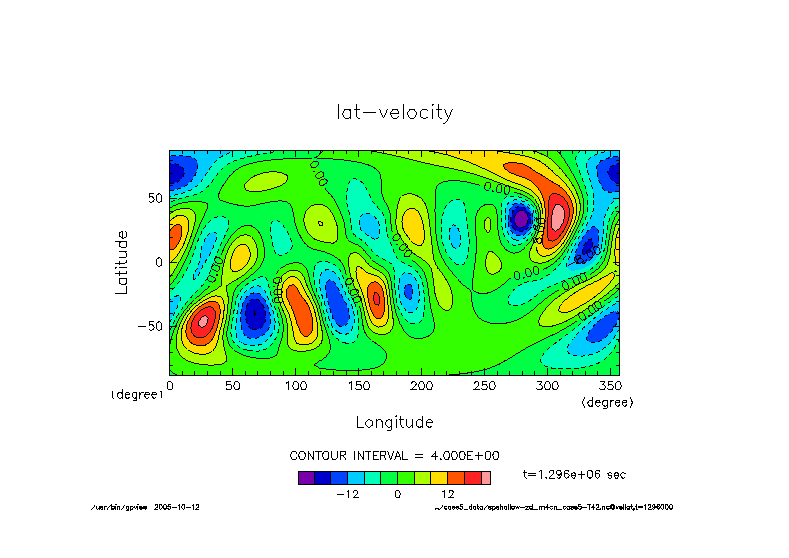

v の分布

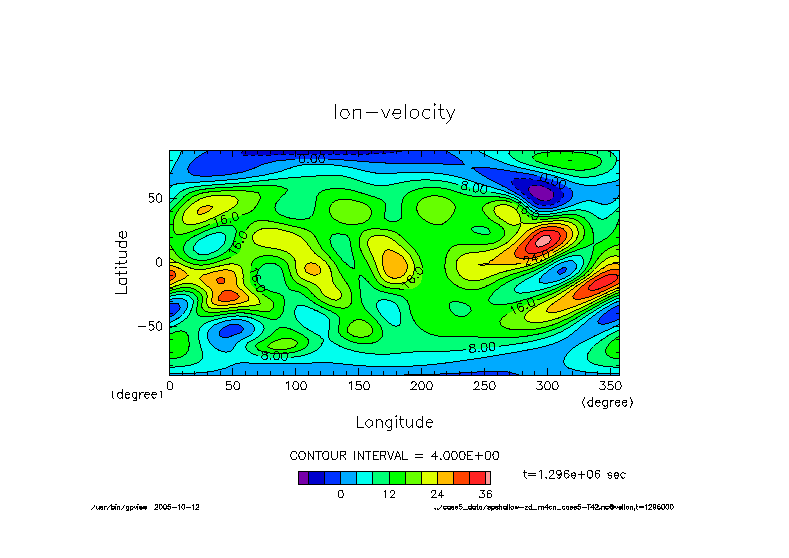

u の分布




規格化された全球積分値の誤差

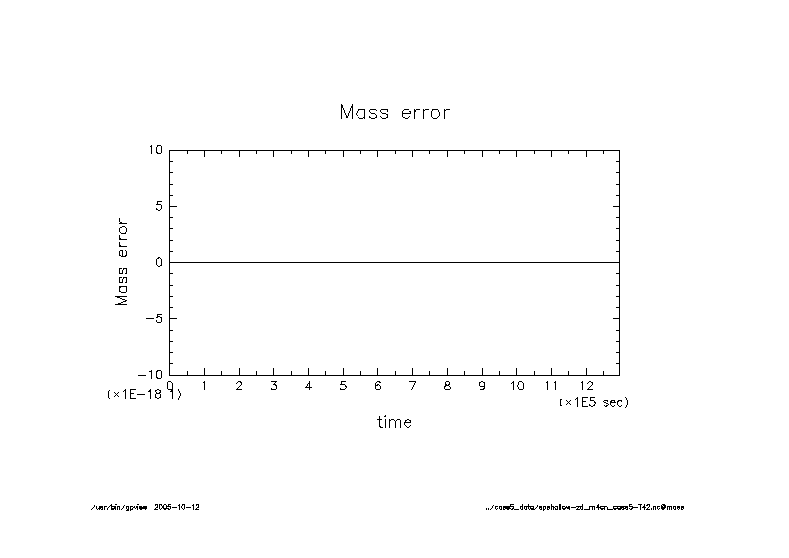

質量

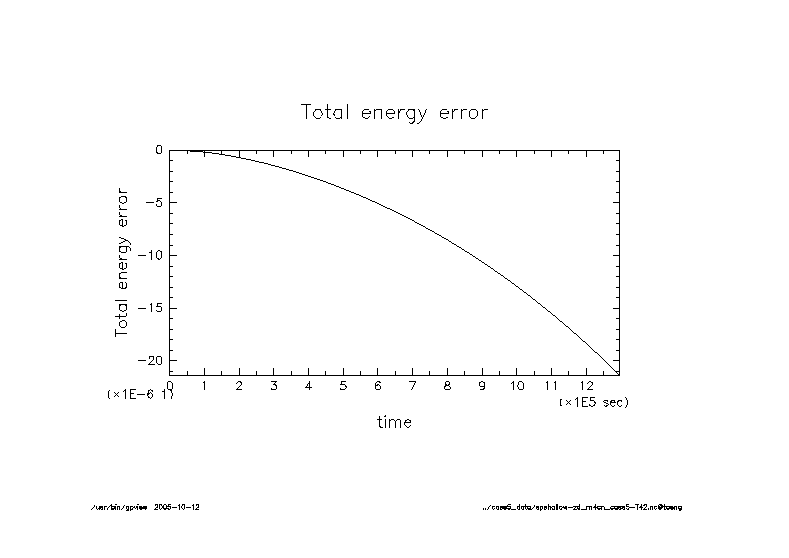

エネルギー

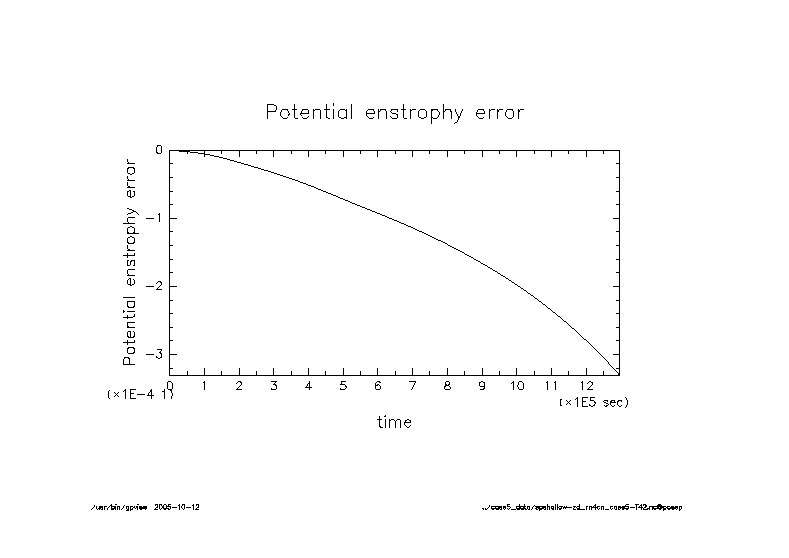

ポテンシャルエンストロフィー



全球積分値の誤差

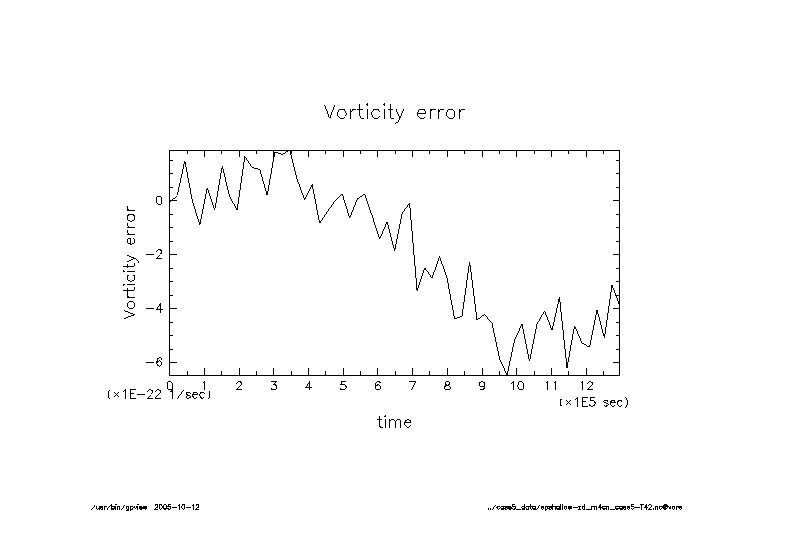

渦度

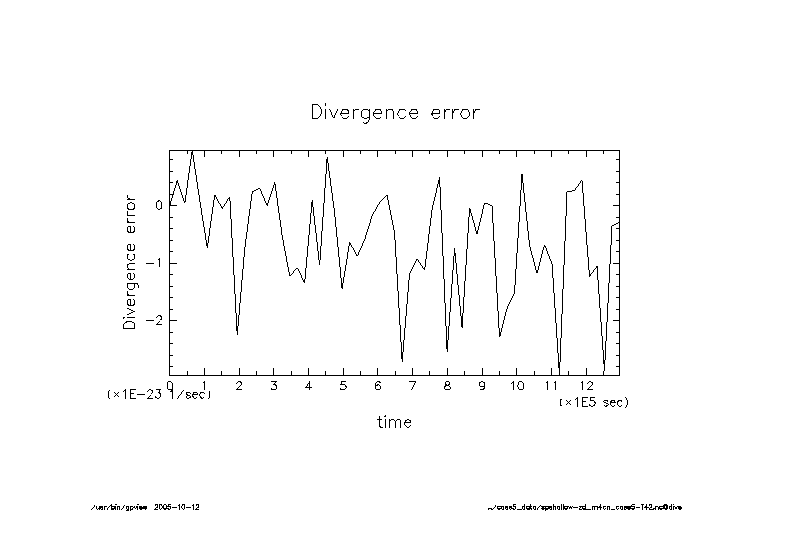

発散
