2d-cyclic-ee : 減衰乱流問題実験4-1 (実験別結果)

演算子分割処理法(線形項) & 4次 Runge-Kutta スキーム
実験リスト ケース1 ケース2      ケース3      ケース3b
切断波数・格子点数 X/Y 方向切断波数: 85
X/Y 方向格子点数: 256
時間積分 時間積分刻み: 1.0d-3
時間積分ステップ数: 10000
実積分時間: 3時間32分
時間積分刻み: 0.5d-3
時間積分ステップ数: 20000
実積分時間: 7時間53分
物理パラメータ β=4500.0
超粘性の次数: 8
超粘性係数: 1.0D-32
実験パラメータ 初期エネルギー分布の
全波数領域最小値: 39.0D0
初期エネルギー分布の
全波数領域最大値: 41.0D0
初期エネルギー分布の
全波数領域最小値: 19.0D0
初期エネルギー分布の
全波数領域最大値: 21.0D0
初期エネルギー分布の
全波数領域最小値: 9.0D0
初期エネルギー分布の
全波数領域最大値: 11.0D0
初期平均エネルギーの値: 1.0D0

ケース1: 初期エネルギー分布の全波数領域(39〜41)


エネルギースペクトル


エンストロフィースペクトル

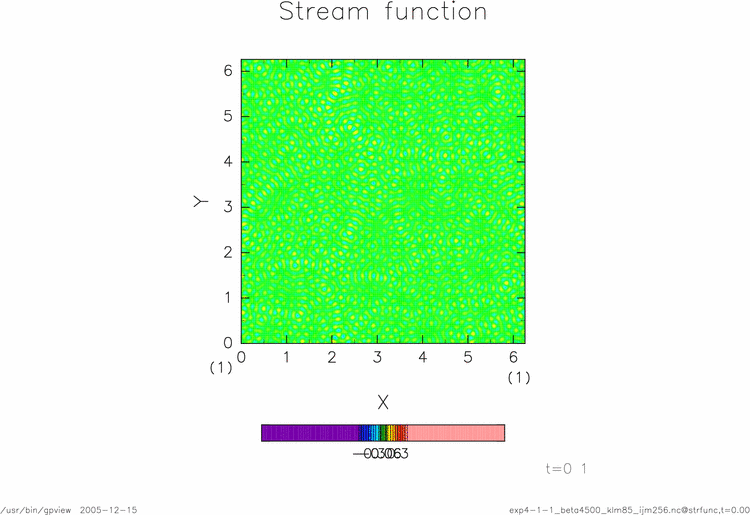

流線関数

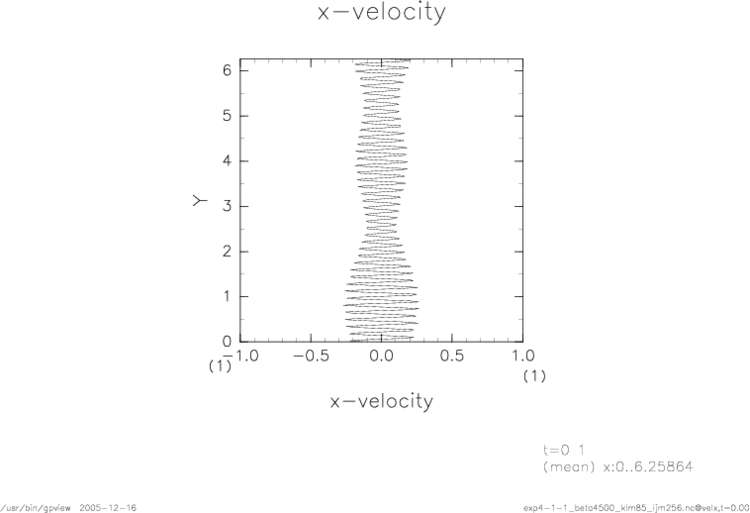

東西平均速度

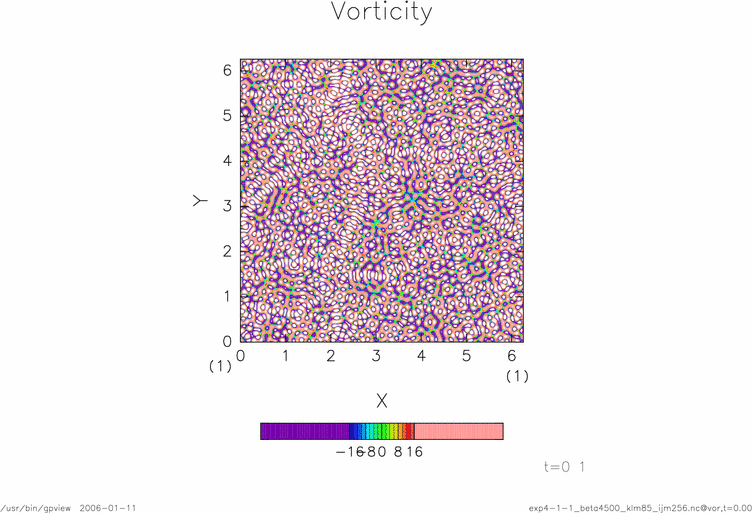

渦度

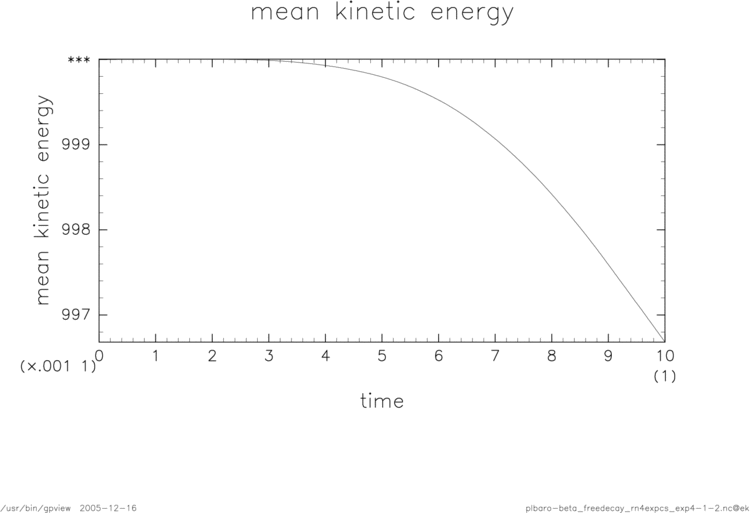

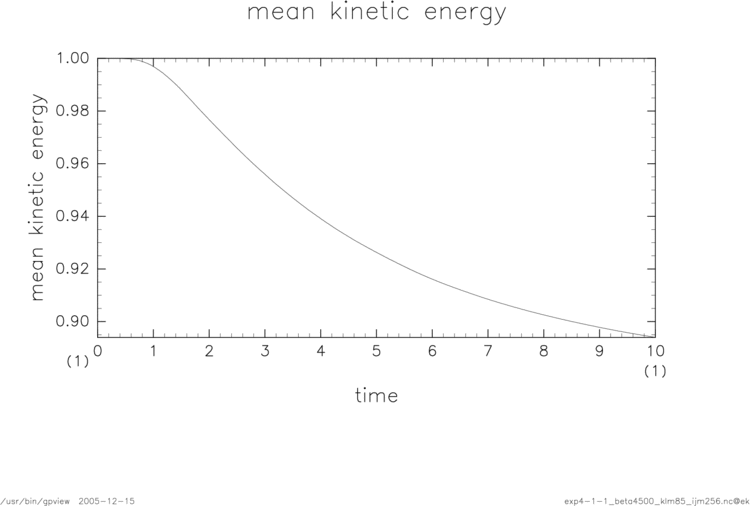

平均運動エネルギー

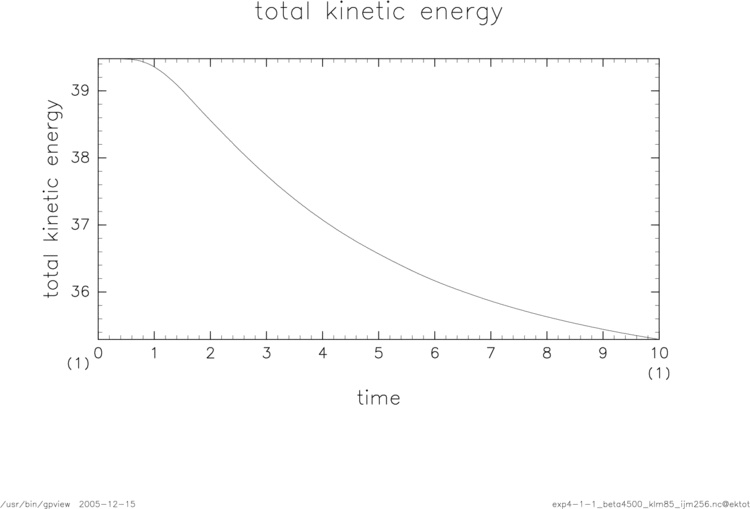

全運動エネルギー

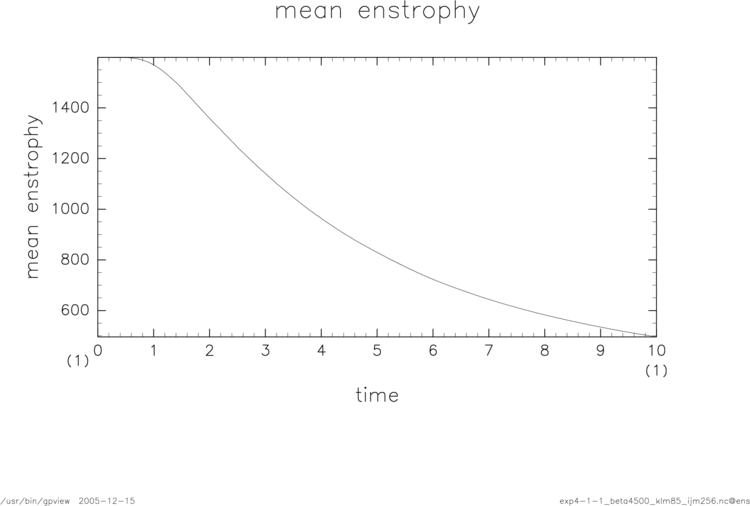

平均エンストロフィー

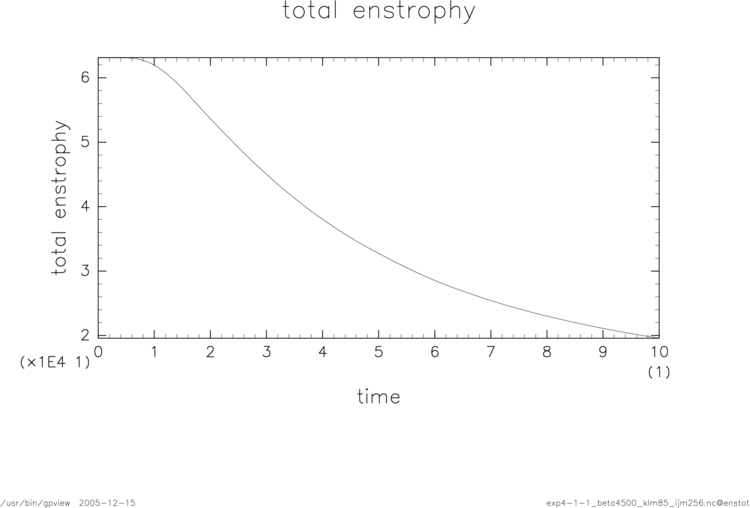

全エンストロフィー

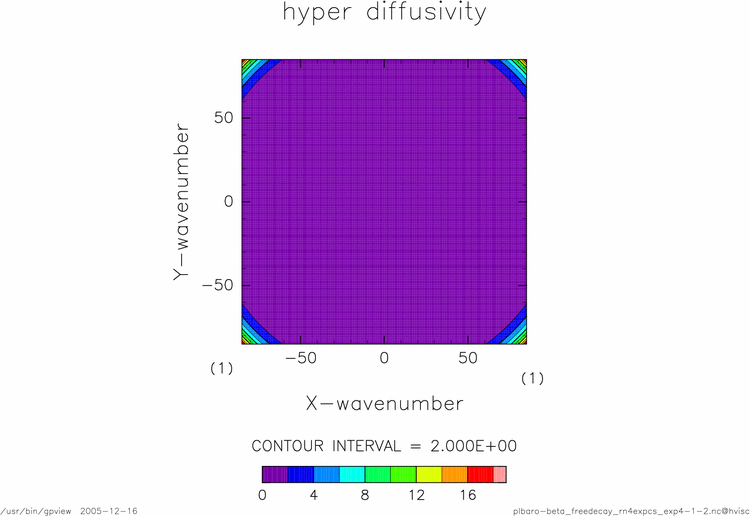

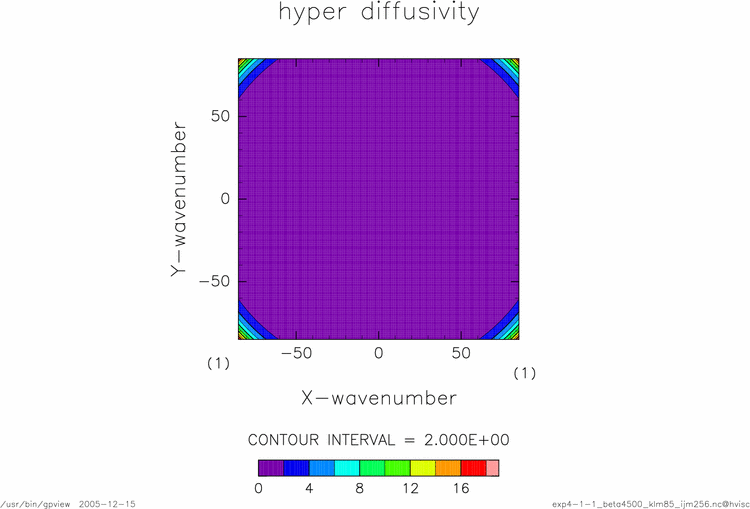

超拡散

ケース2: 初期エネルギー分布の全波数領域(19〜21)


エネルギースペクトル

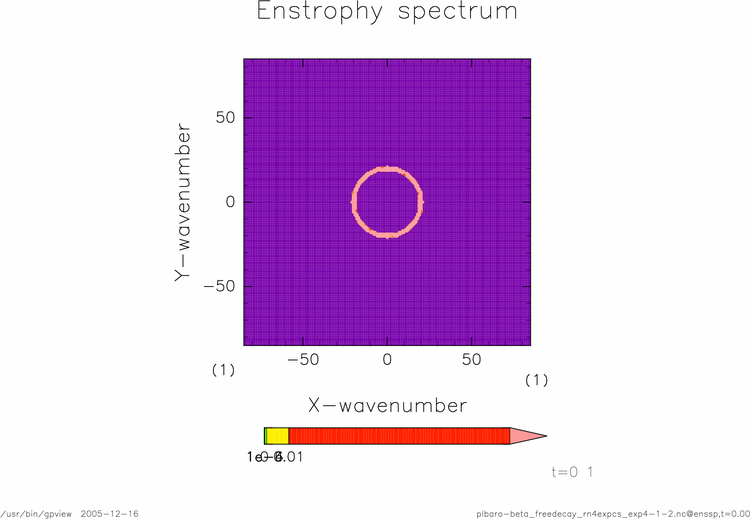

エンストロフィースペクトル

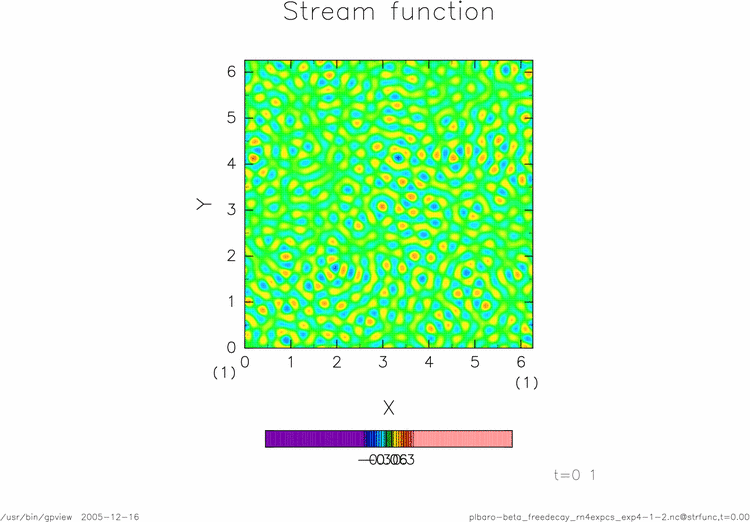

流線関数

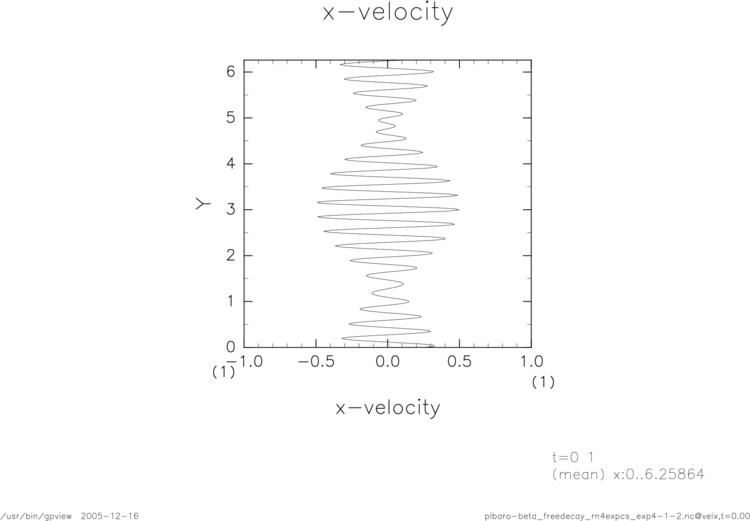

東西平均速度

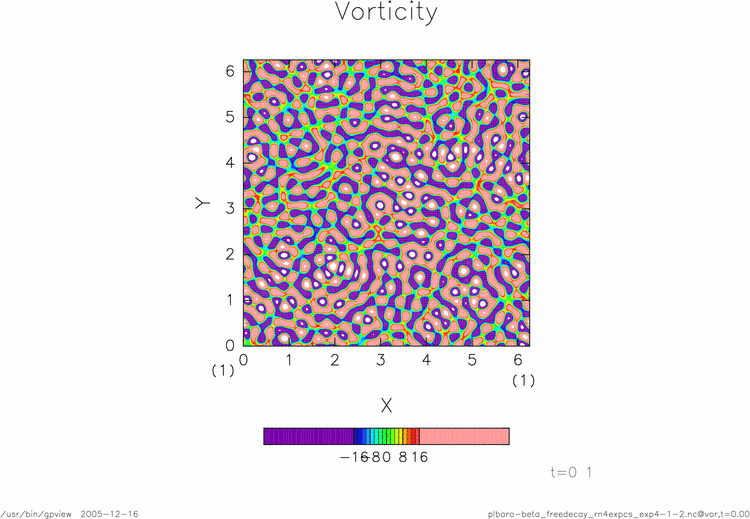

渦度


平均運動エネルギー

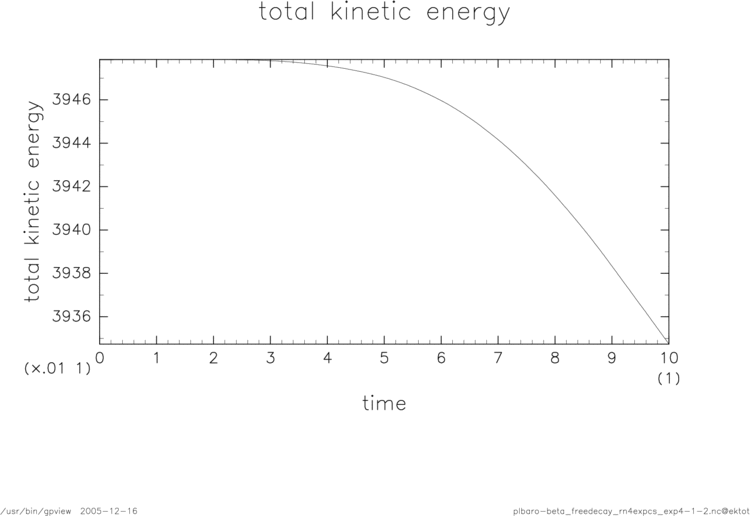

全運動エネルギー

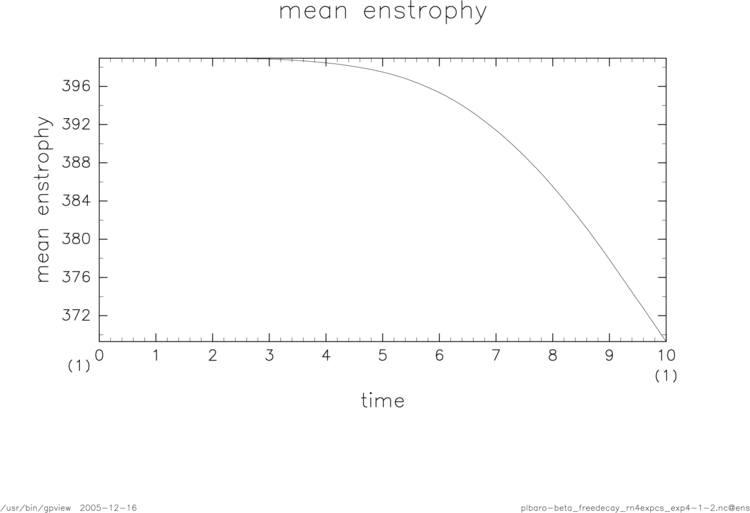

平均エンストロフィー

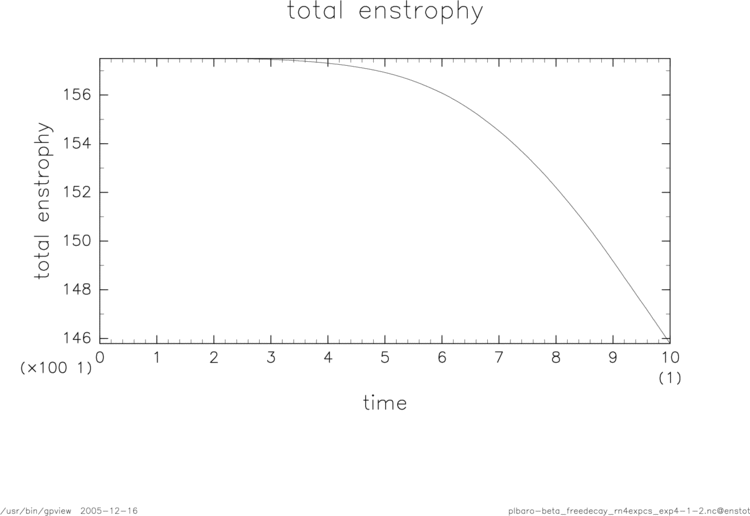

全エンストロフィー


超拡散

ケース3: 初期エネルギー分布の全波数領域( 9〜11)

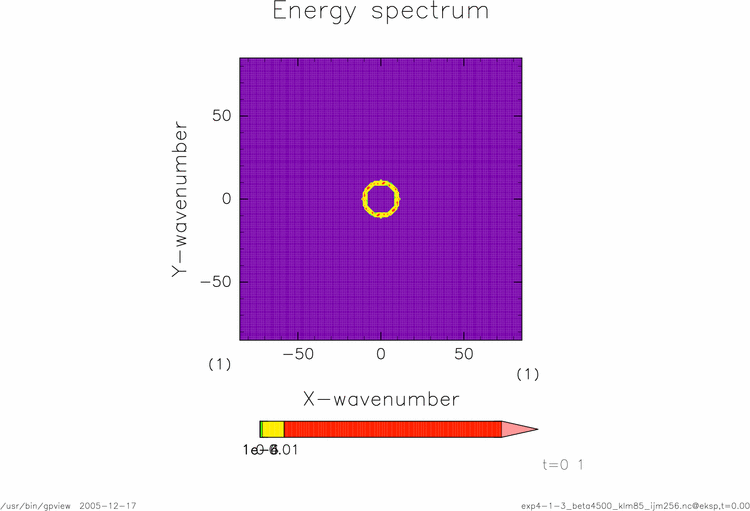

エネルギースペクトル


エンストロフィースペクトル

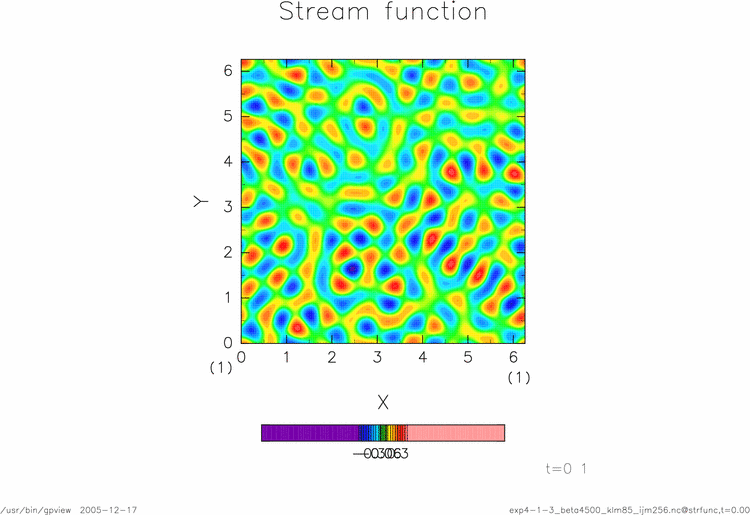

流線関数

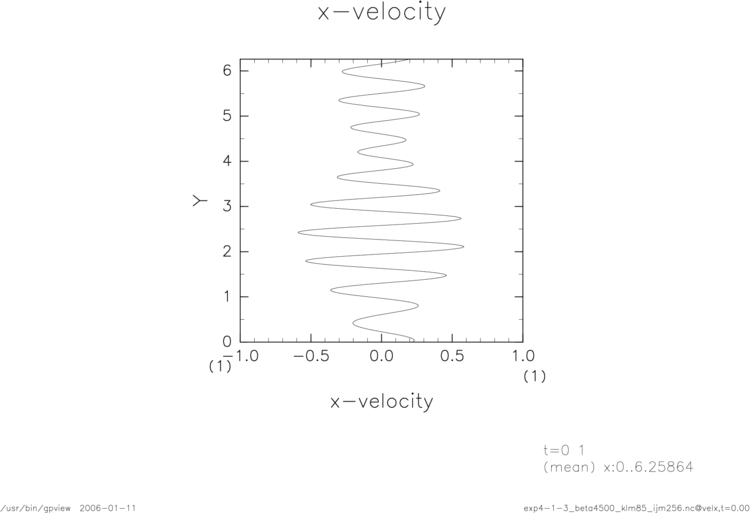

東西平均速度


渦度

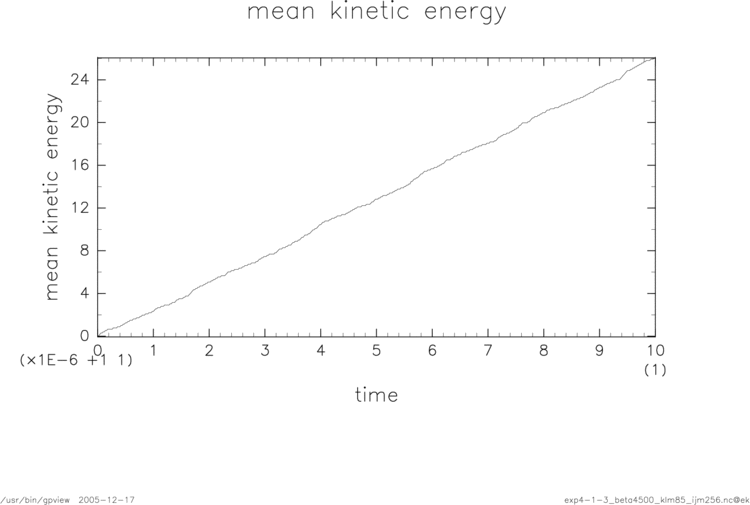

平均運動エネルギー

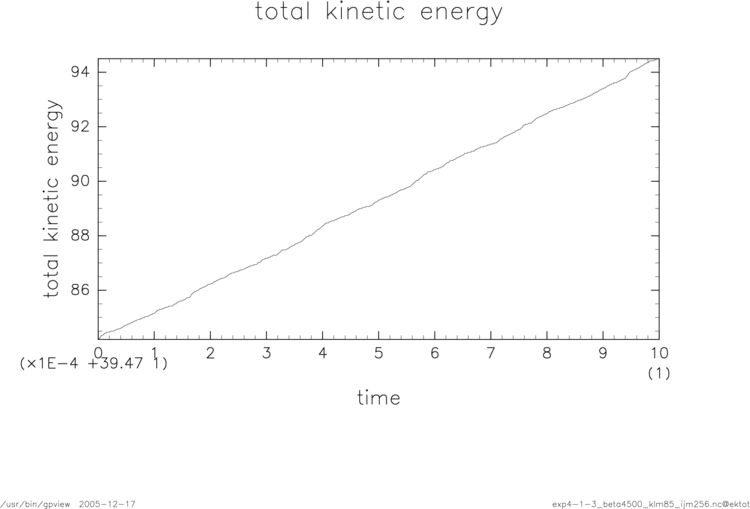

全運動エネルギー

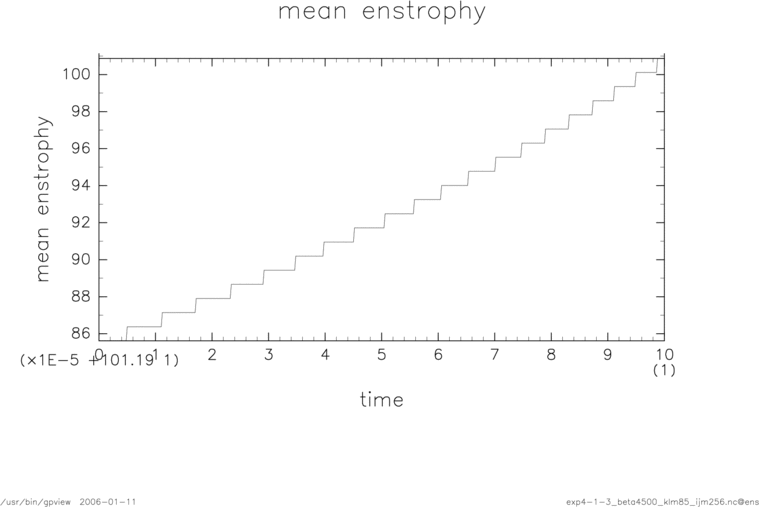

平均エンストロフィー

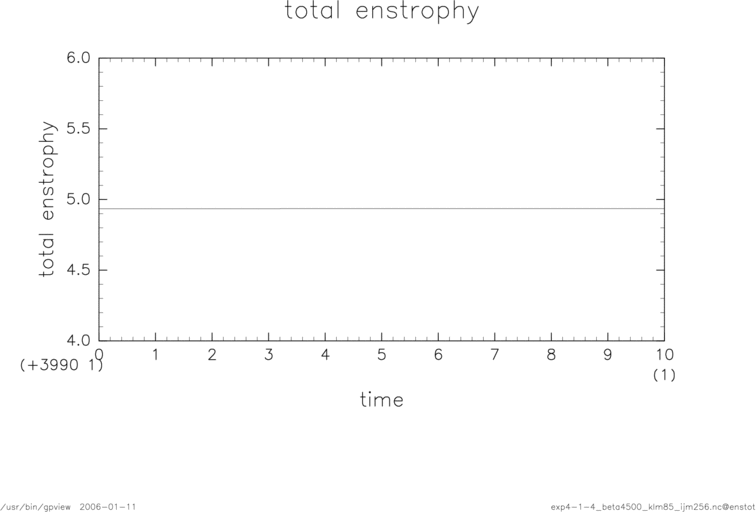

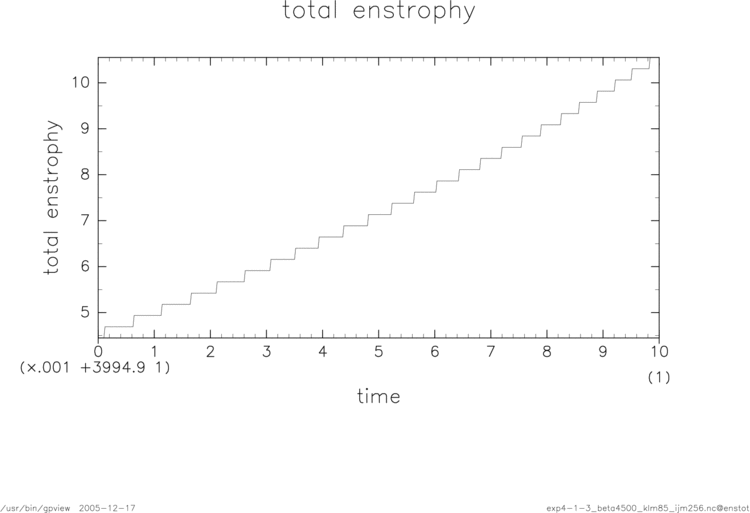

全エンストロフィー


超拡散

ケース3b: 初期エネルギー分布の全波数領域( 9〜11)


エネルギースペクトル


エンストロフィースペクトル

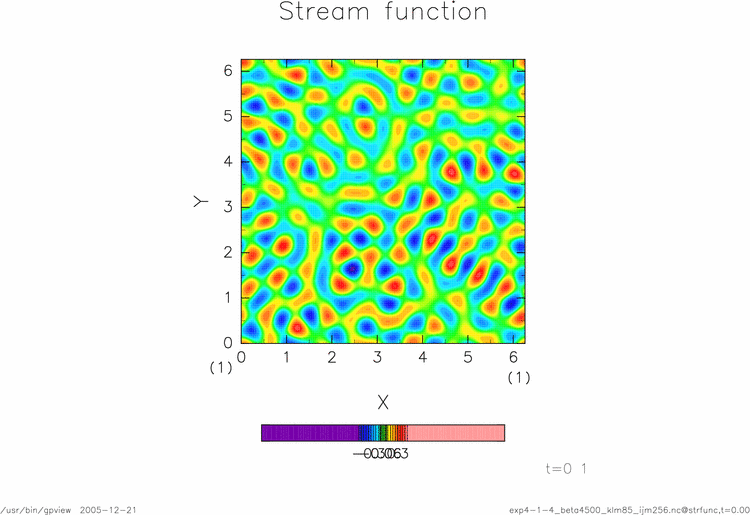

流線関数


東西平均速度


渦度

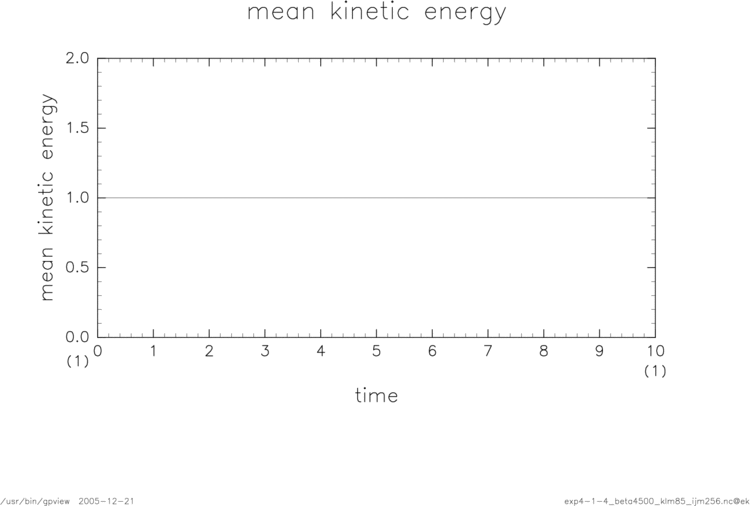

平均運動エネルギー

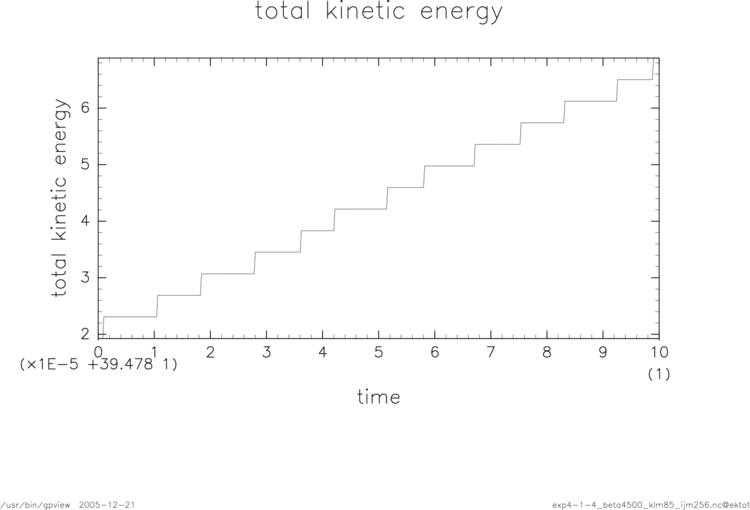

全運動エネルギー

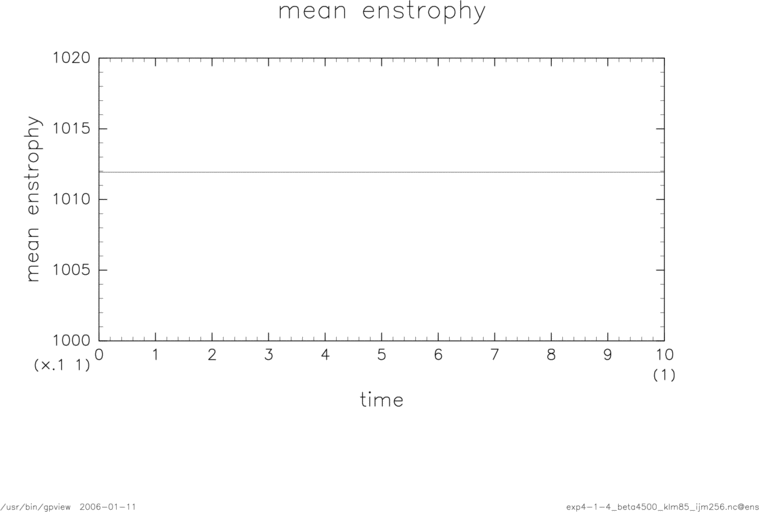

平均エンストロフィー


全エンストロフィー

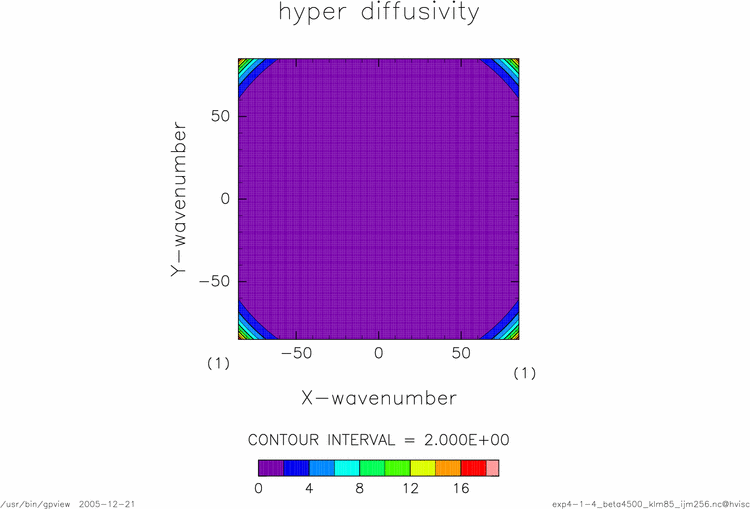

超拡散
