deepconv/arare4 : H2O, NH4SH, NH3 の凝縮を考慮した木星雲対流

計算の概要

Nakajima et al (2000) の設定を従い, 木星大気での雲対流をシミュレートする. 凝縮成分として H2O, NH4SH, NH3 を考慮し, それぞれの相対湿度は 75% とする.

北大情報基盤センター SR11000 にて計算. 積分に必要な時間は約 4 時間.

計算設定

設定ファイル

arare.conf

備忘録

結果一覧

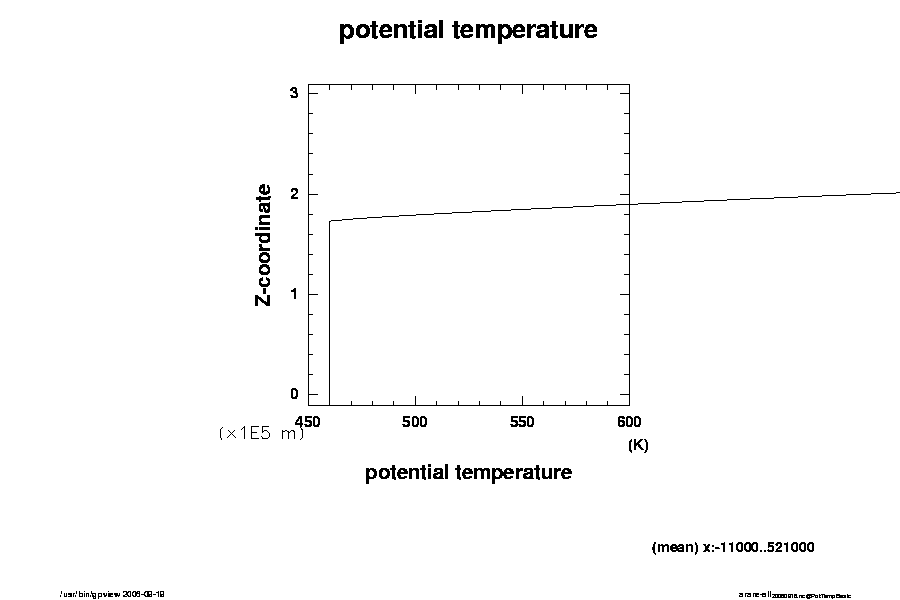

温位の基本場

温度の基本場


温度の時間変化. 4e5 秒間隔

温位の時間変化. 4e5 秒間隔

仮温位の時間変化. 4e5 秒間隔


H2O の密度の時間変化

H2O の混合比の時間変化

NH3 の密度の時間変化

NH3 の混合比の時間変化

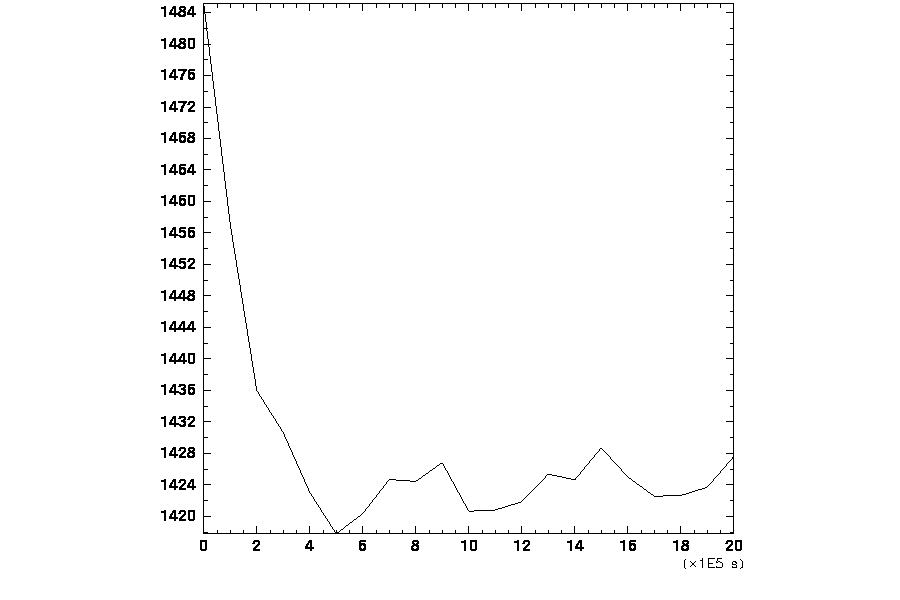

H2S の密度の時間変化

H2S の混合比の時間変化

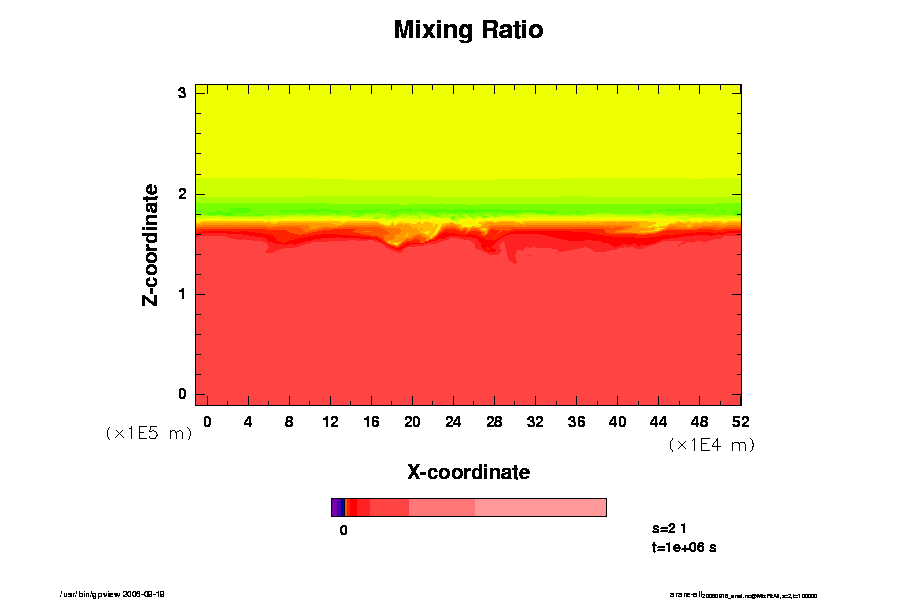

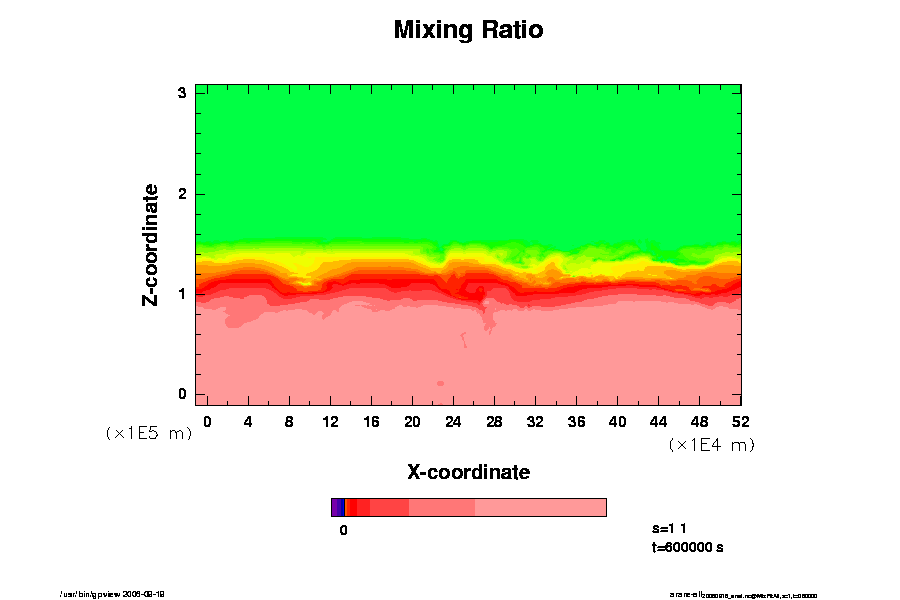

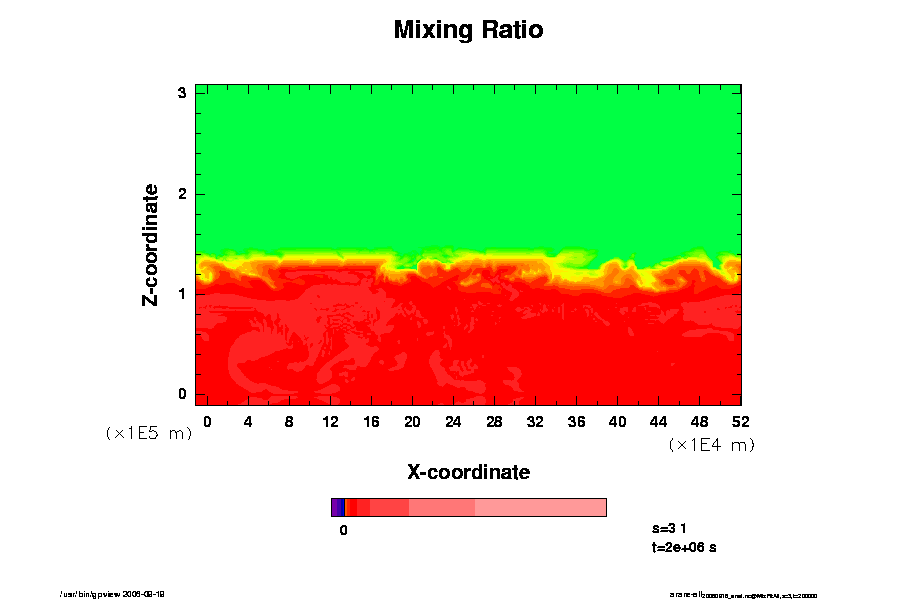

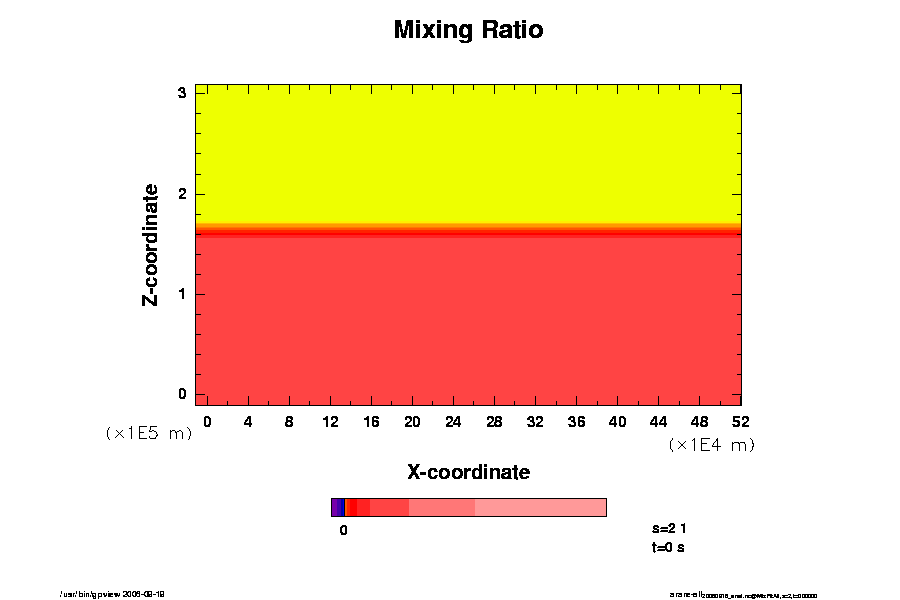

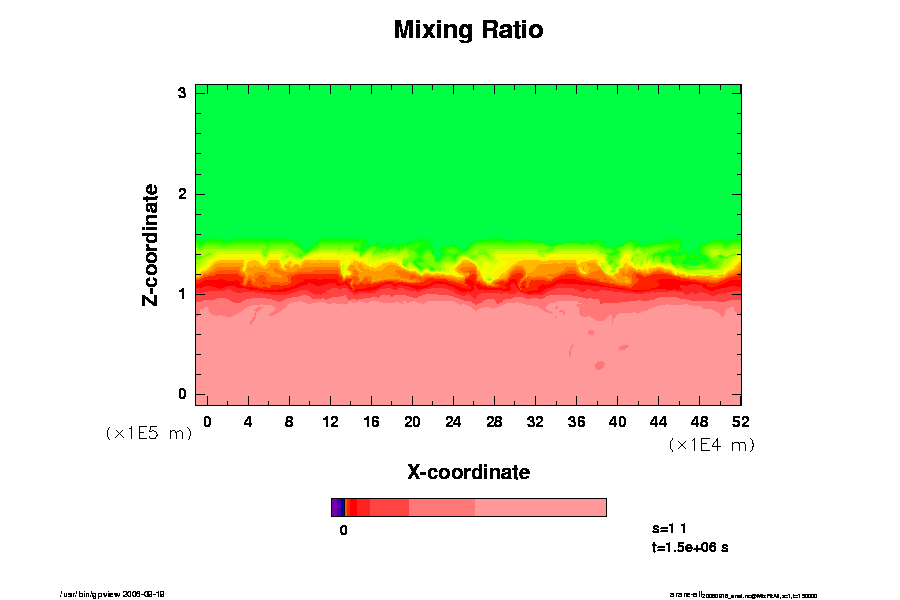

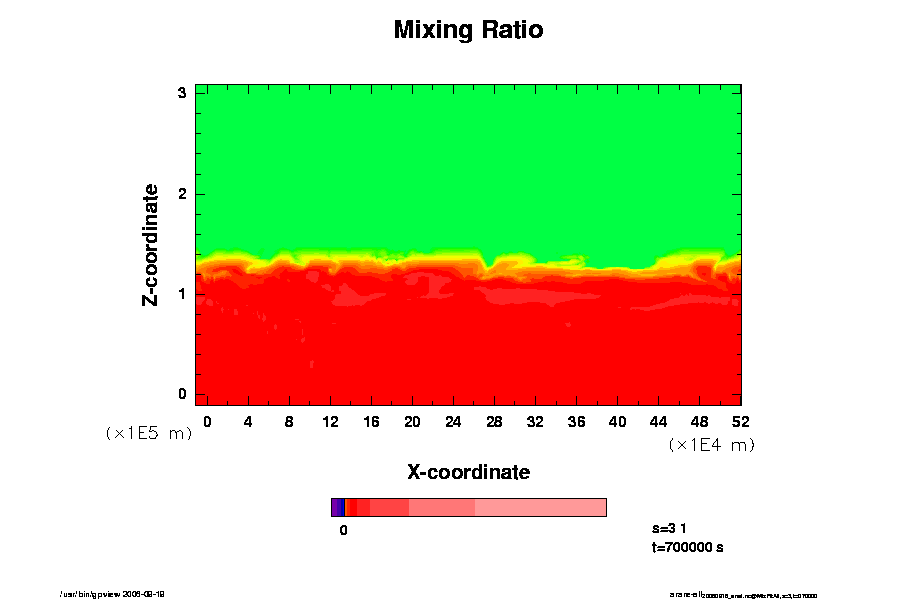

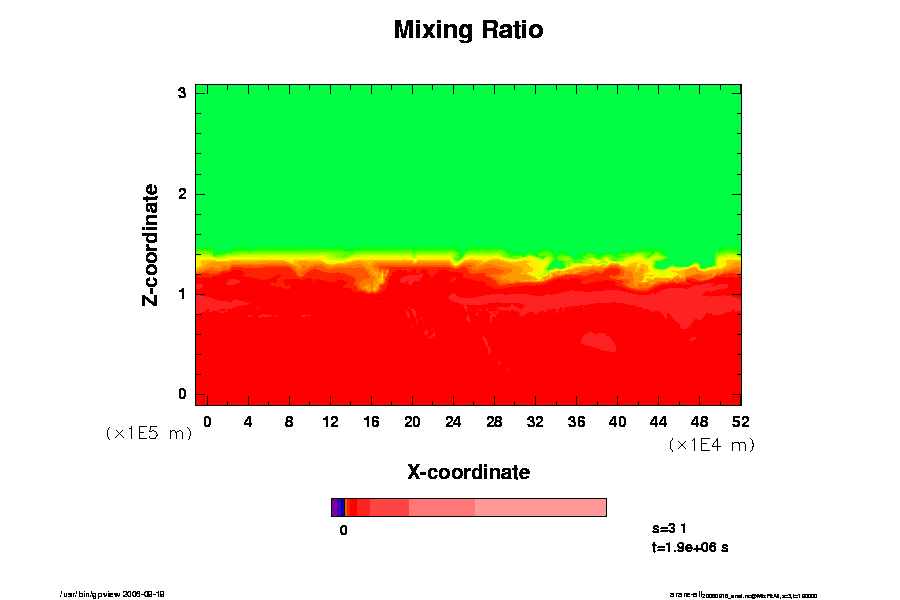

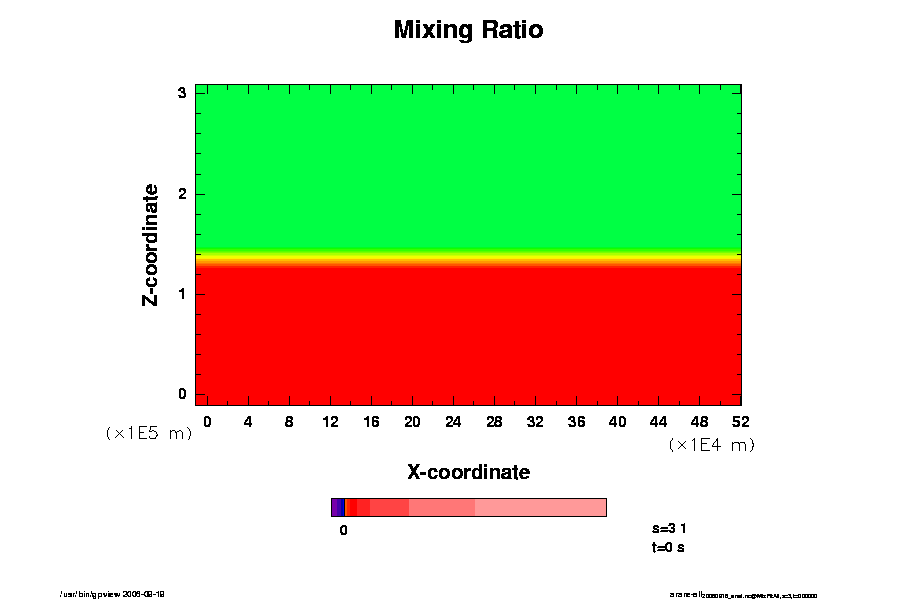

H2O, NH3, H2S 混合比の時間変化(linear). 4e5 秒間隔

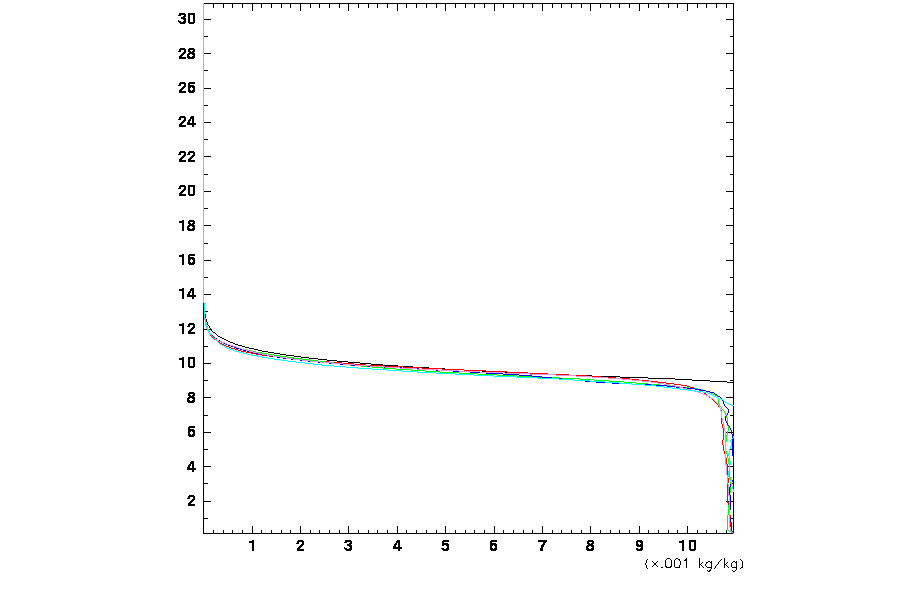

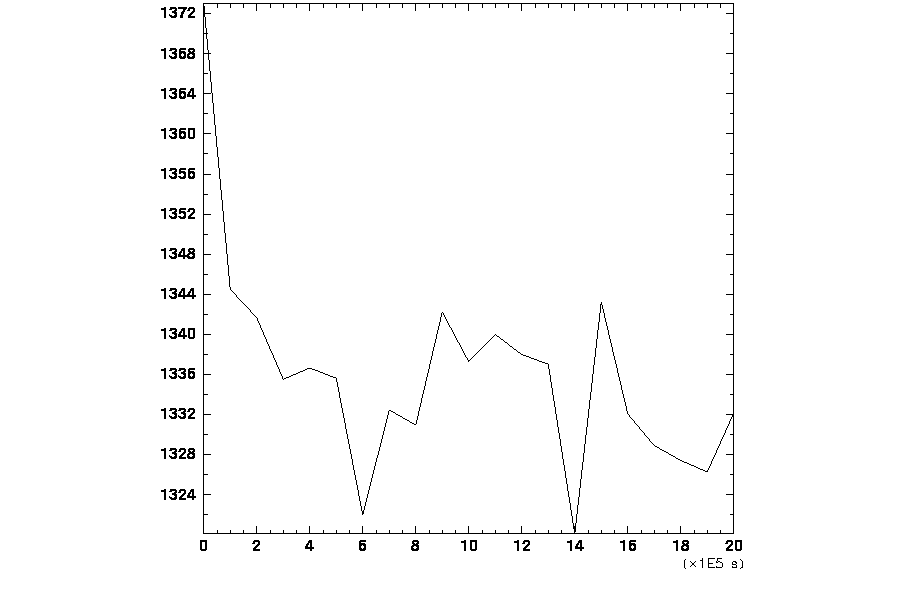

H2O 混合比の時間変化(linear). 4e5 秒間隔

H2O 混合比の時間変化(log). 4e5 秒間隔

NH3 混合比の時間変化(linear). 4e5 秒間隔

NH3 混合比の時間変化(log). 4e5 秒間隔

H2S 混合比の時間変化(linear). 4e5 秒間隔

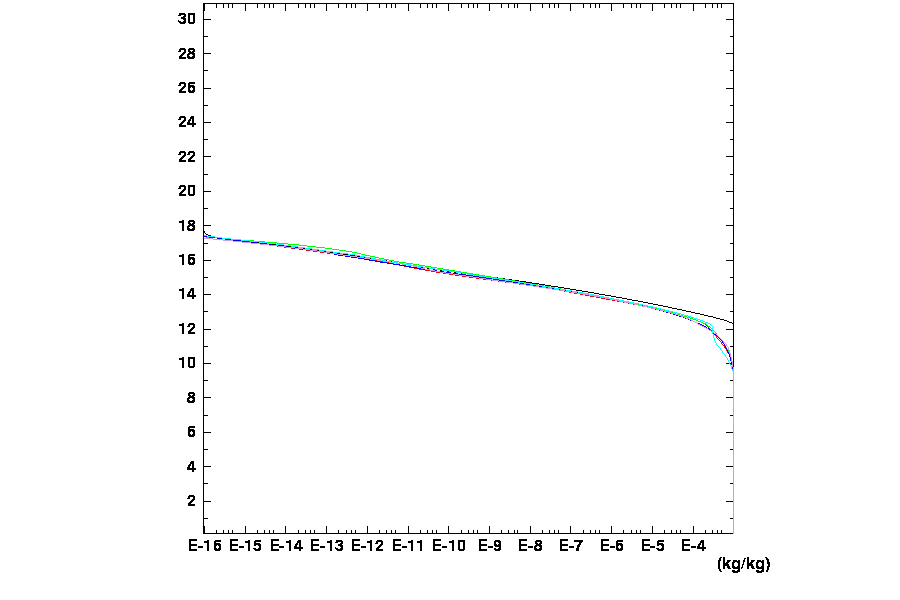

H2S 混合比の時間変化(log). 4e5 秒間隔



温位変化に対する各項の寄与(t=2e5)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=4e5)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=6e5)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=8e5)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=1e6)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=1.2e6)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=1.4e6)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=1.6e6)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=1.8e6)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

温位変化に対する各項の寄与(t=2e6)
黒:全体, 赤:移流、緑:放射、紫:乱流、青:凝結と蒸発、水色:散逸加熱

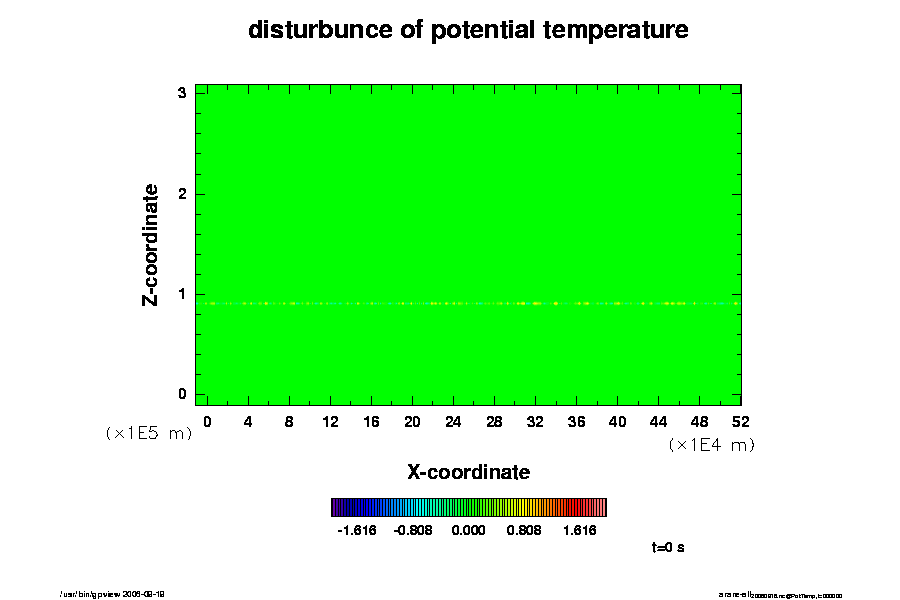

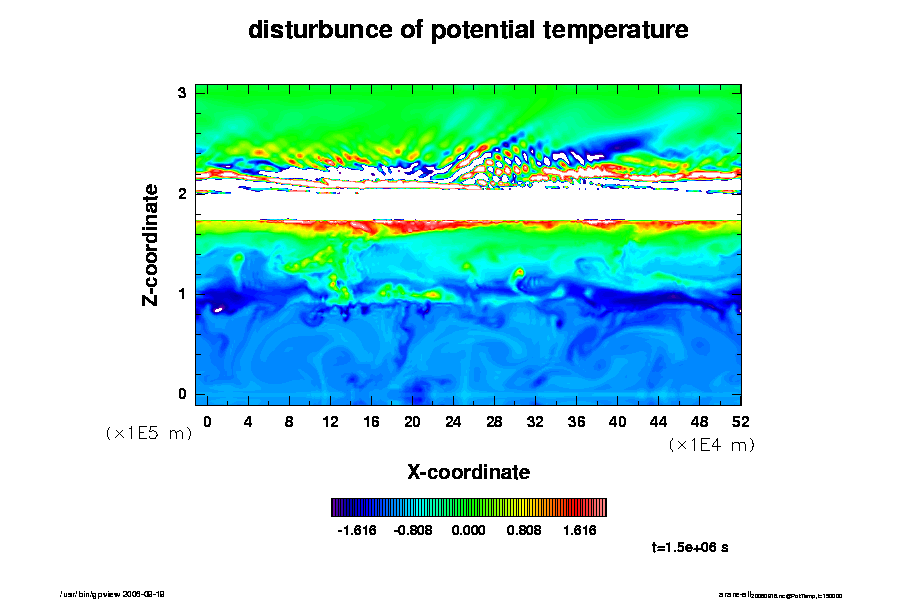

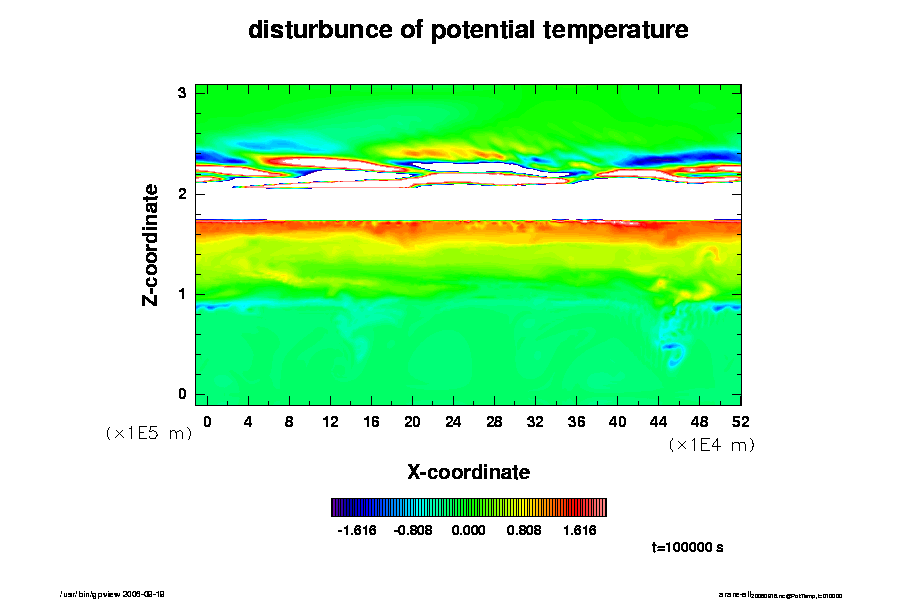

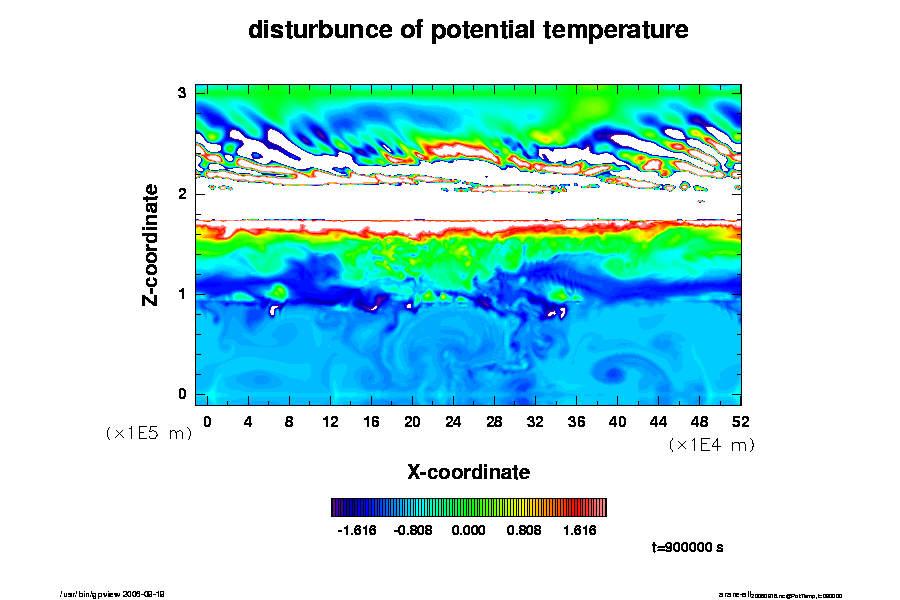

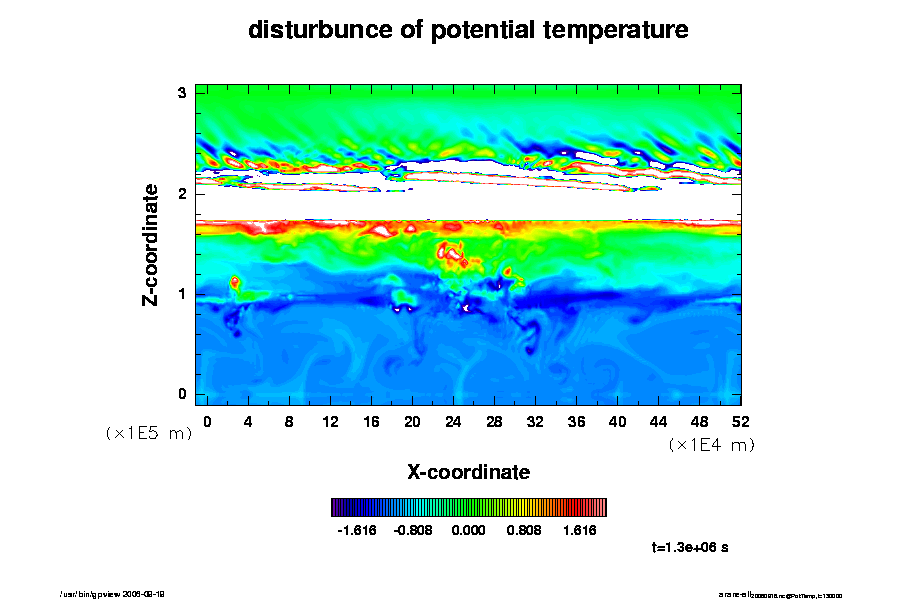

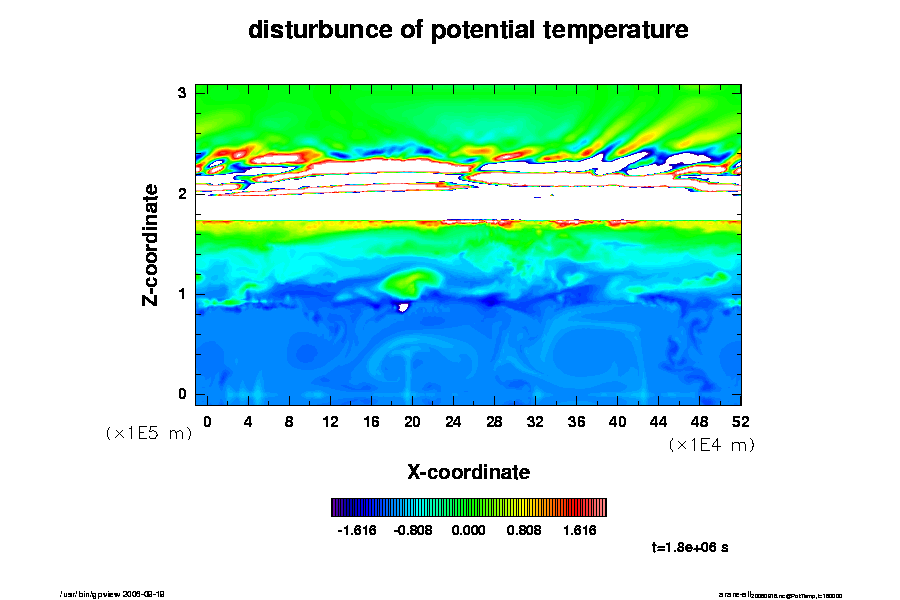

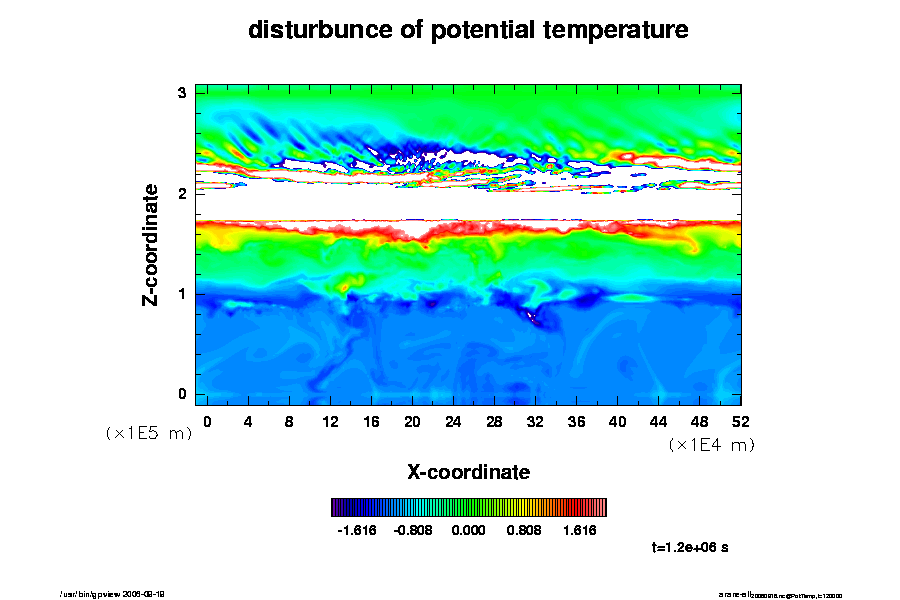

温位擾乱

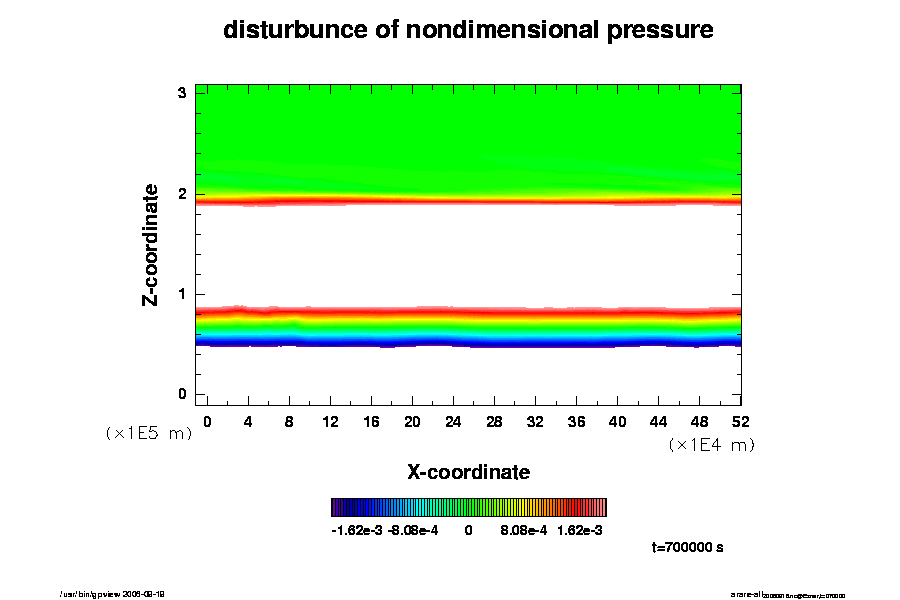

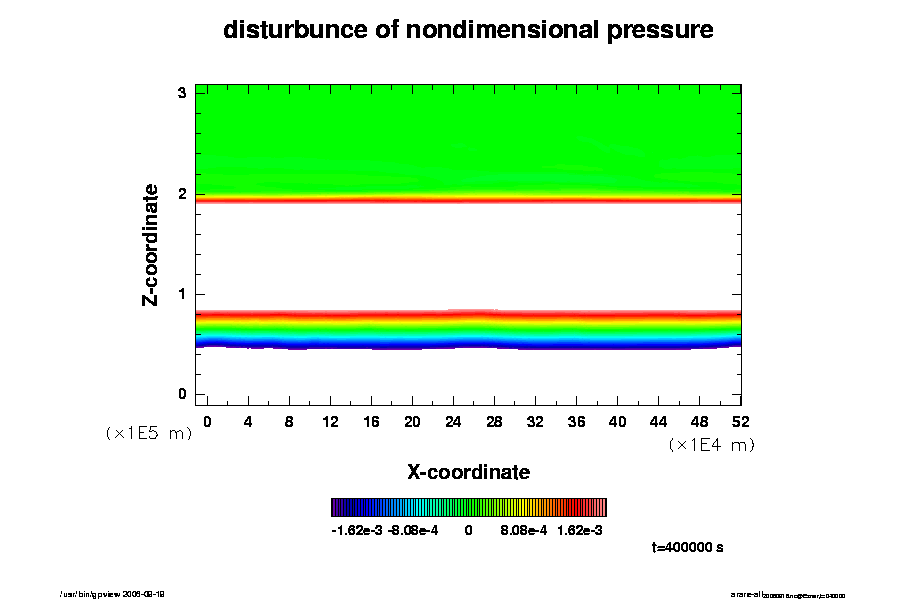

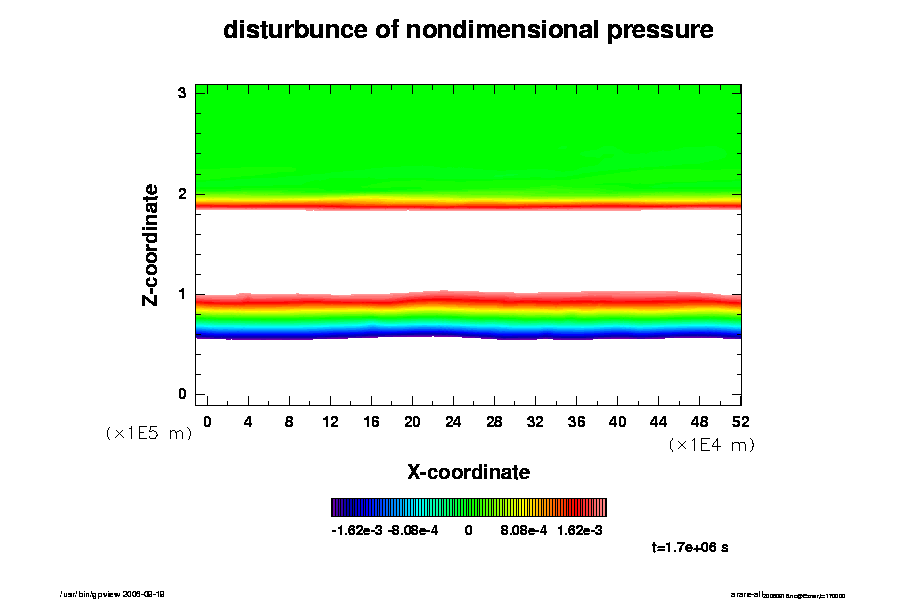

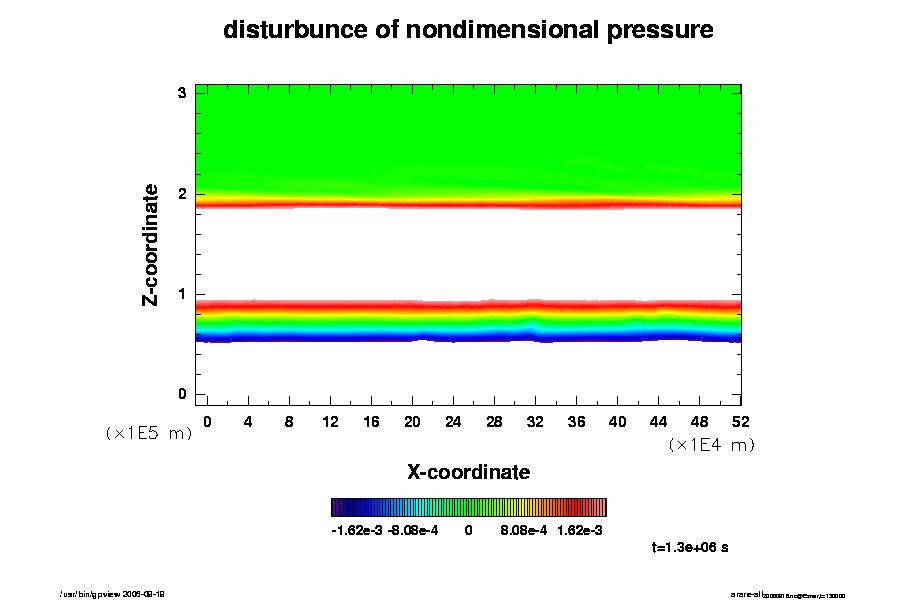

エクスナー関数

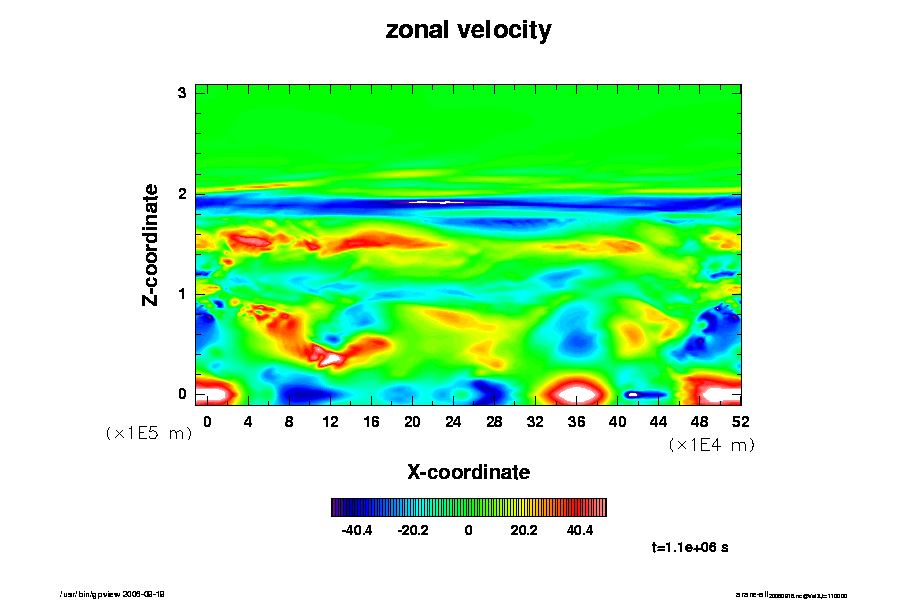

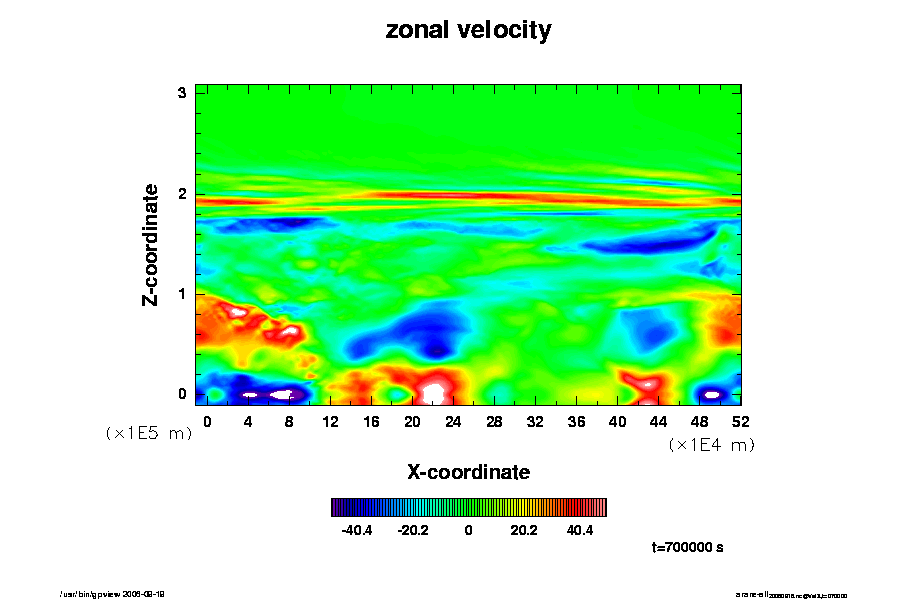

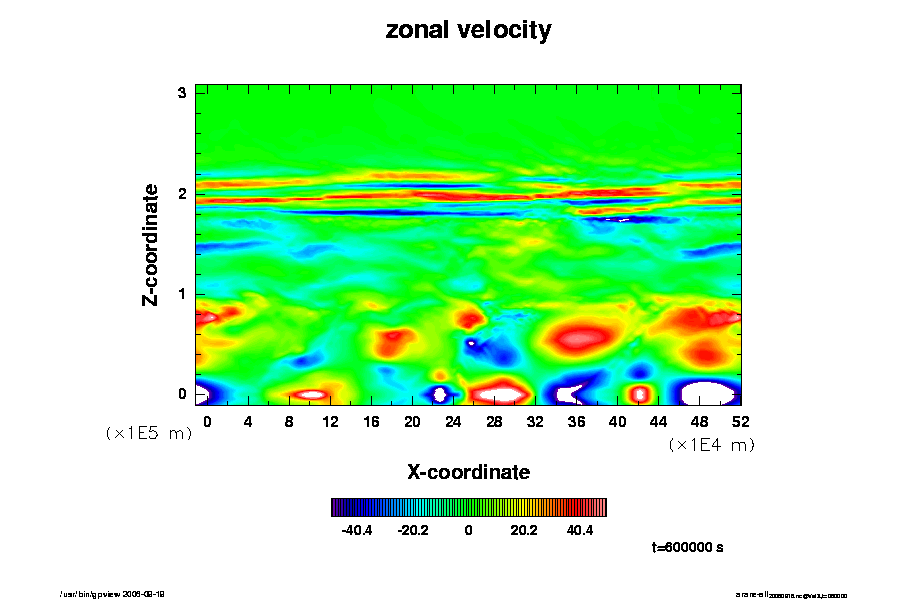

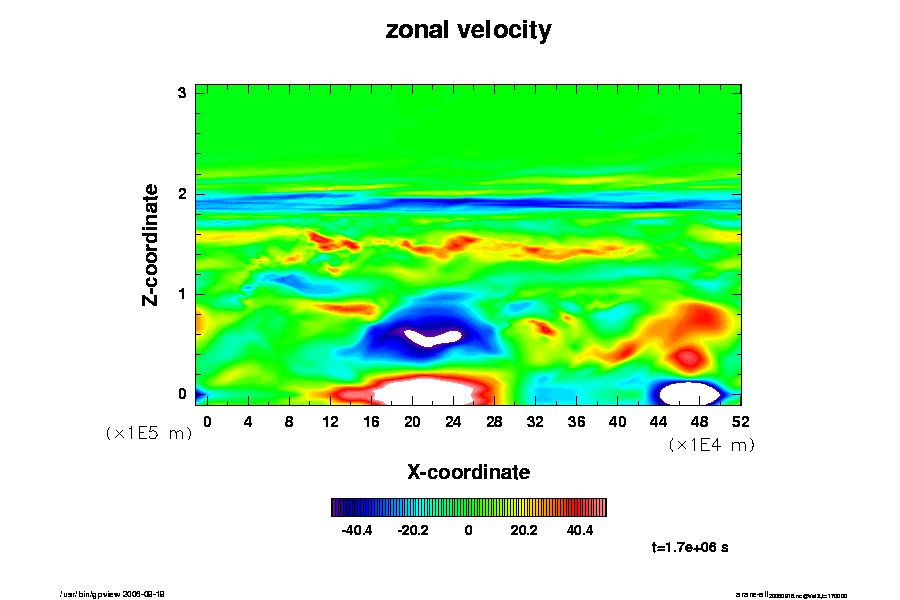

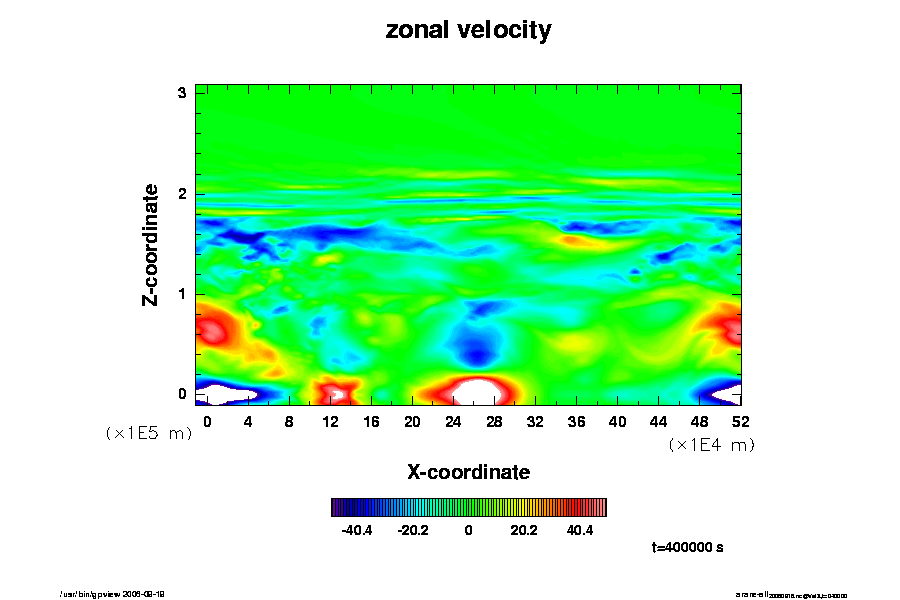

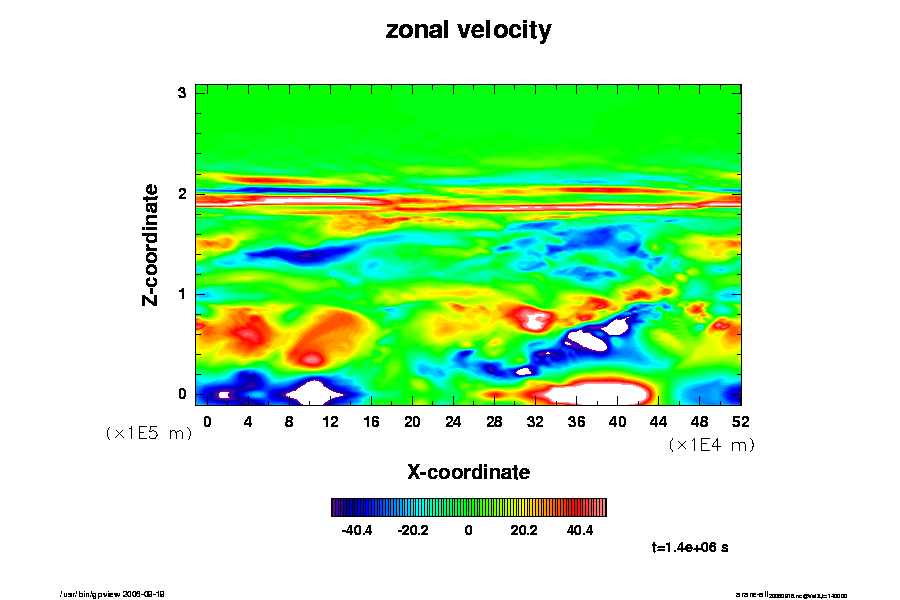

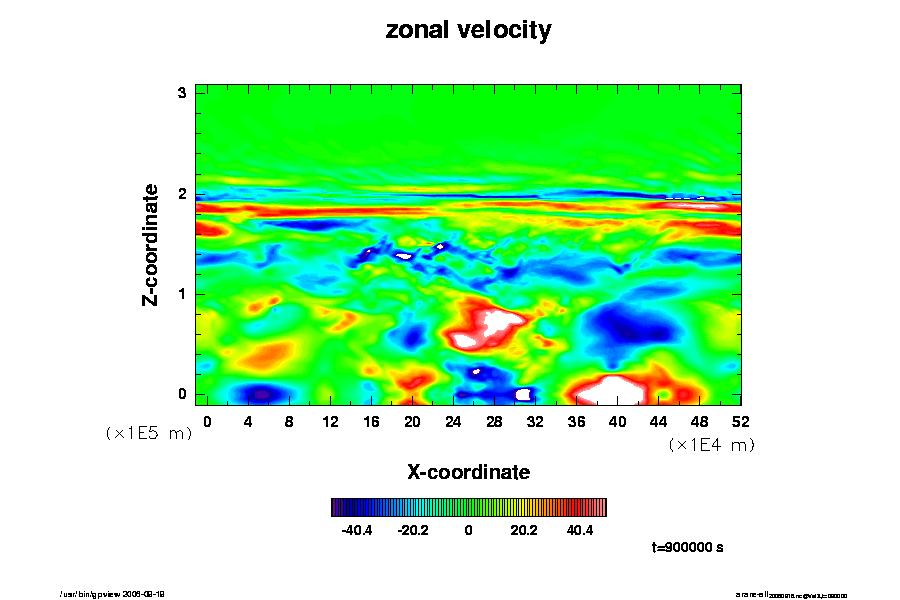

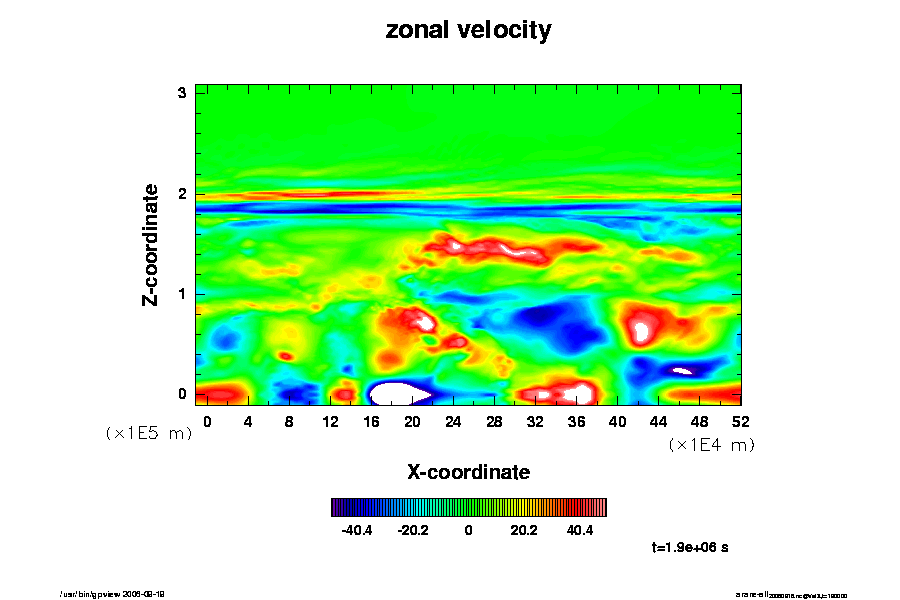

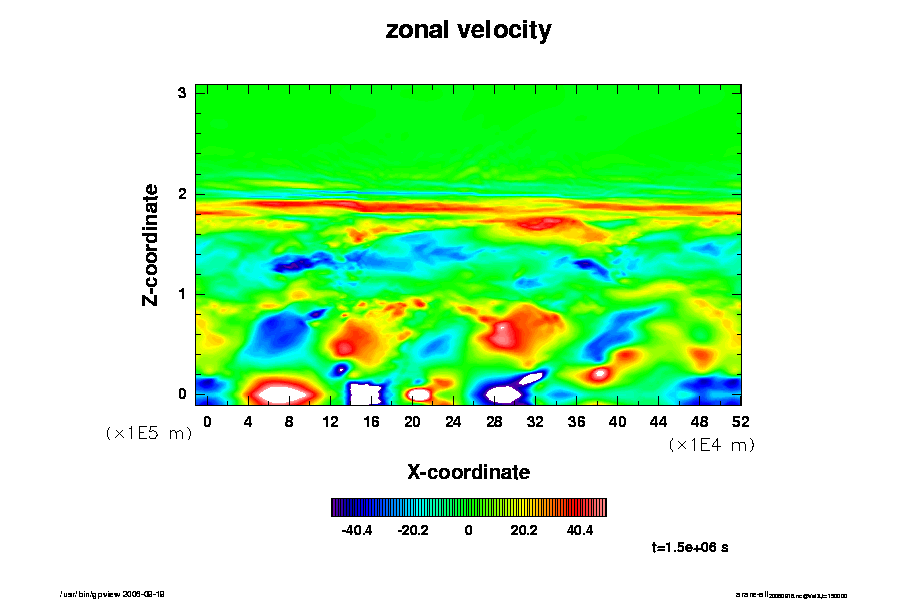

水平風速度

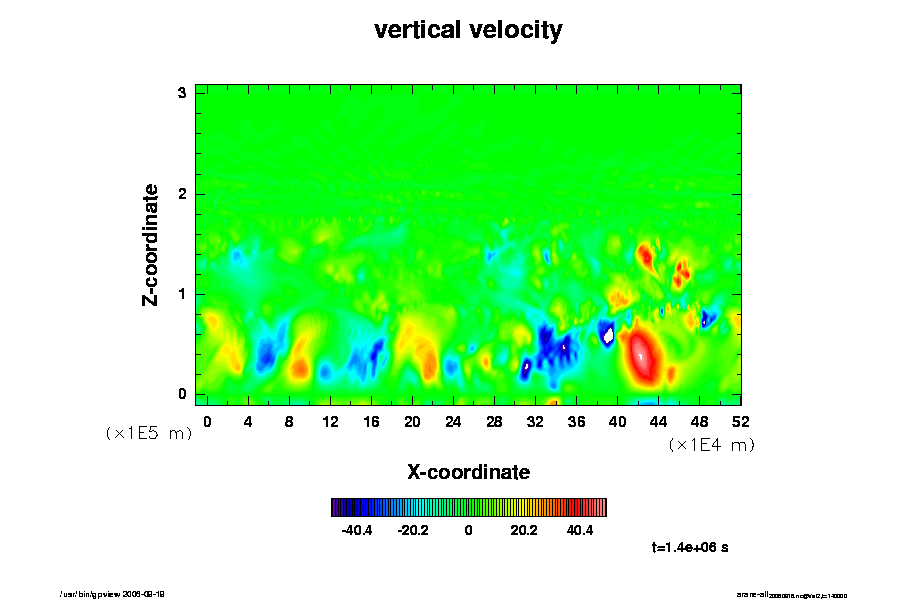

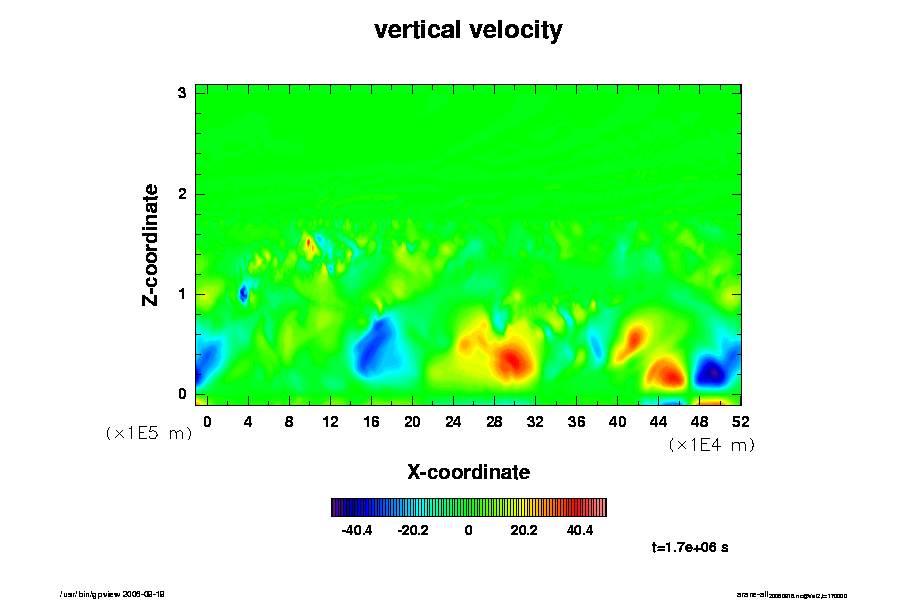

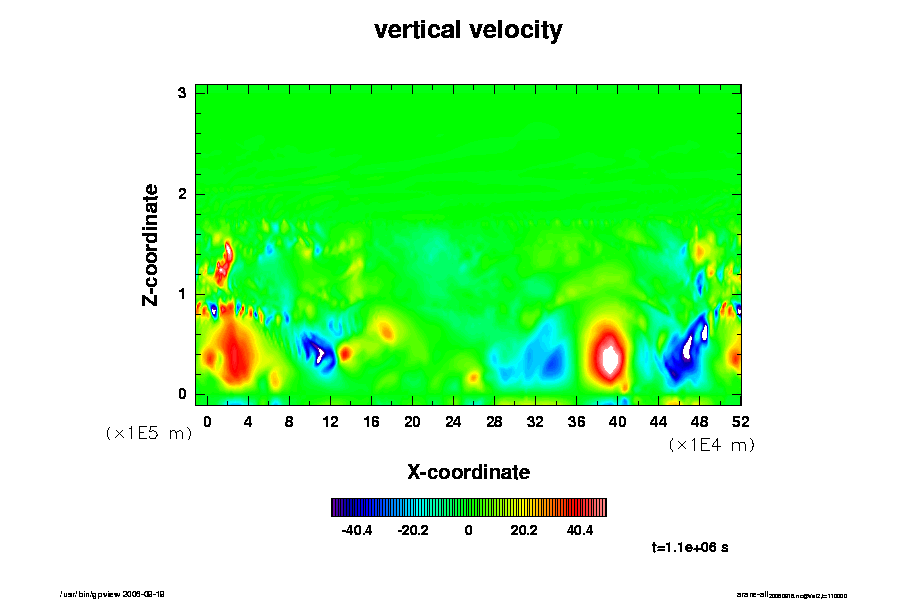

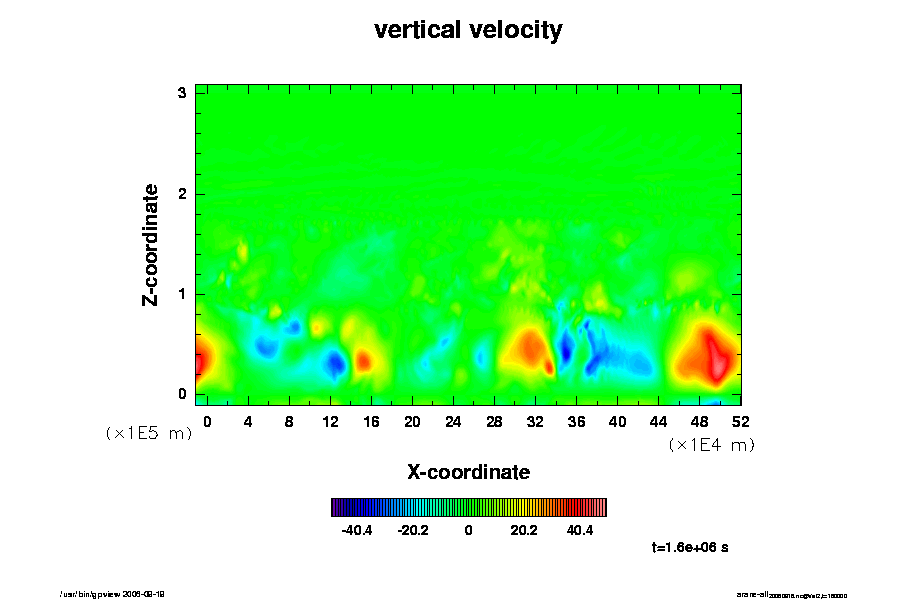

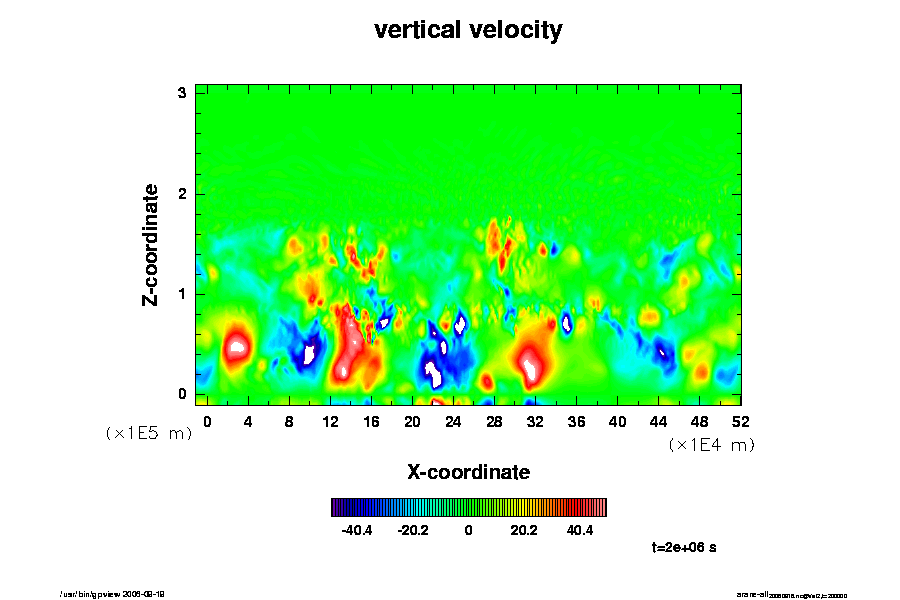

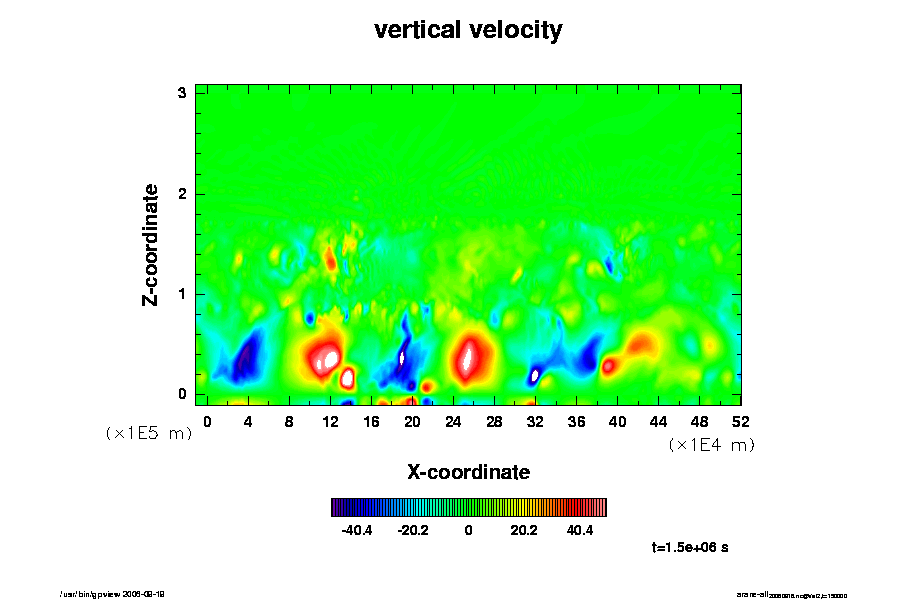

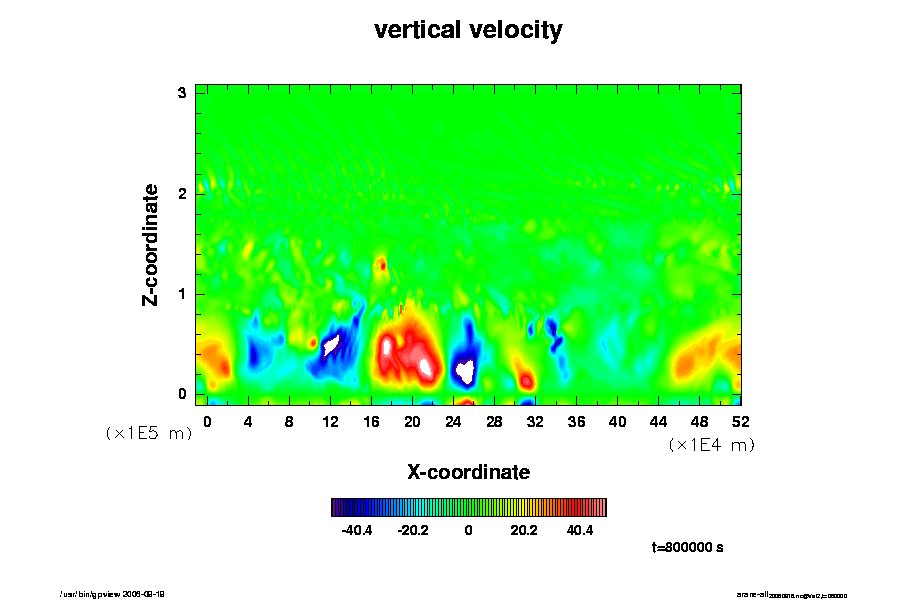

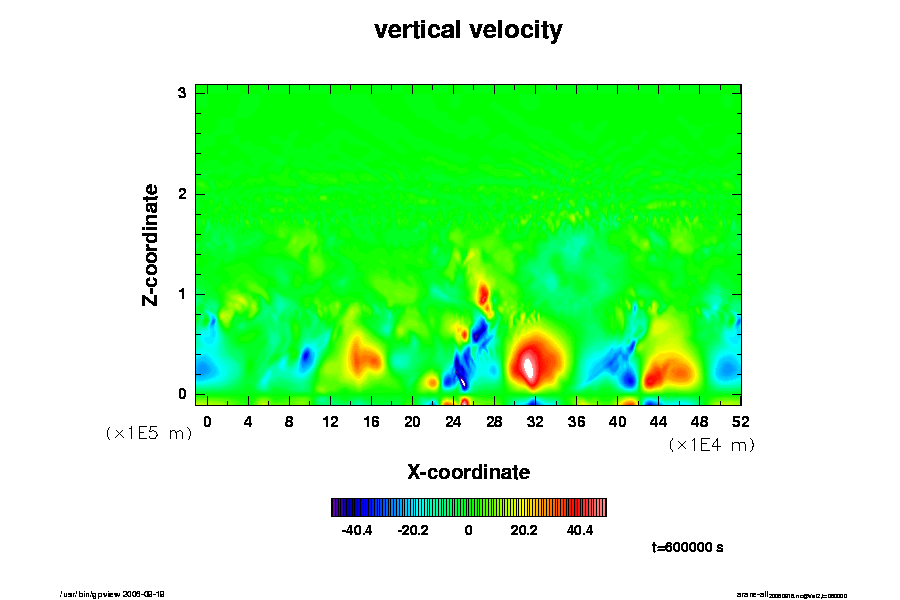

鉛直風速度

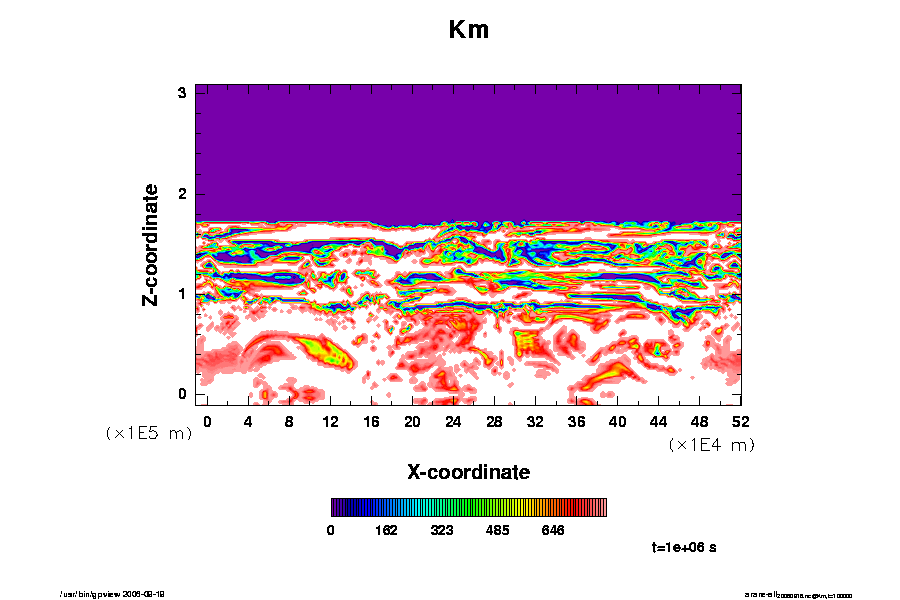

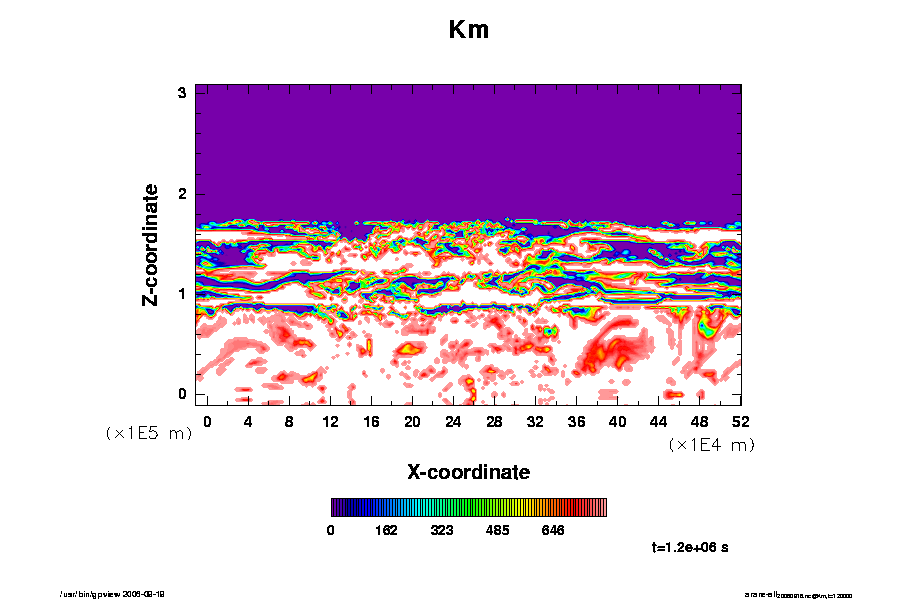

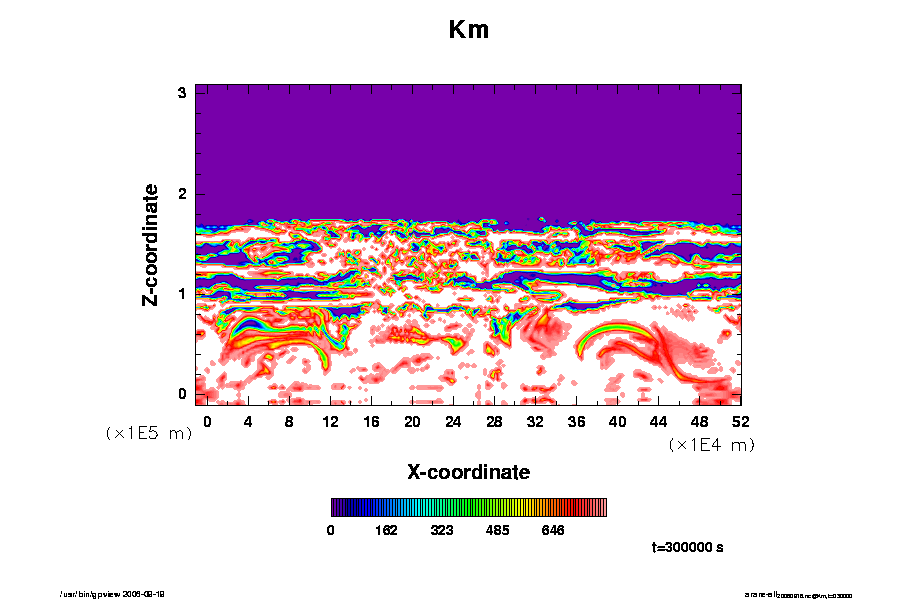

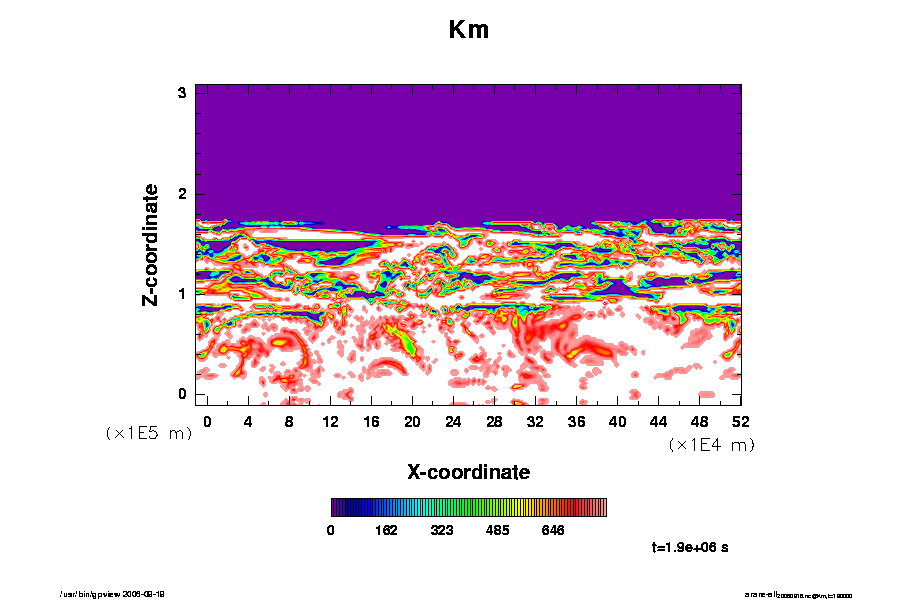

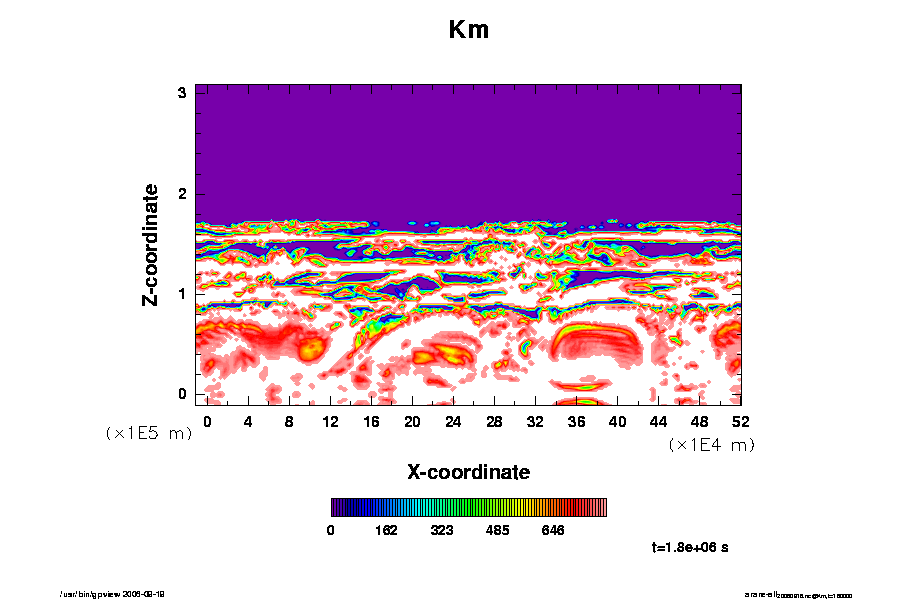

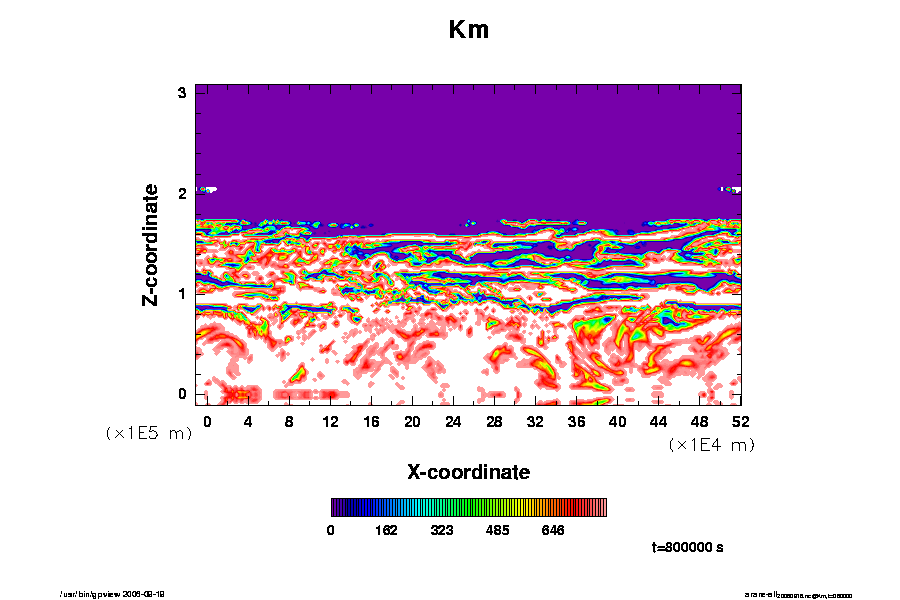

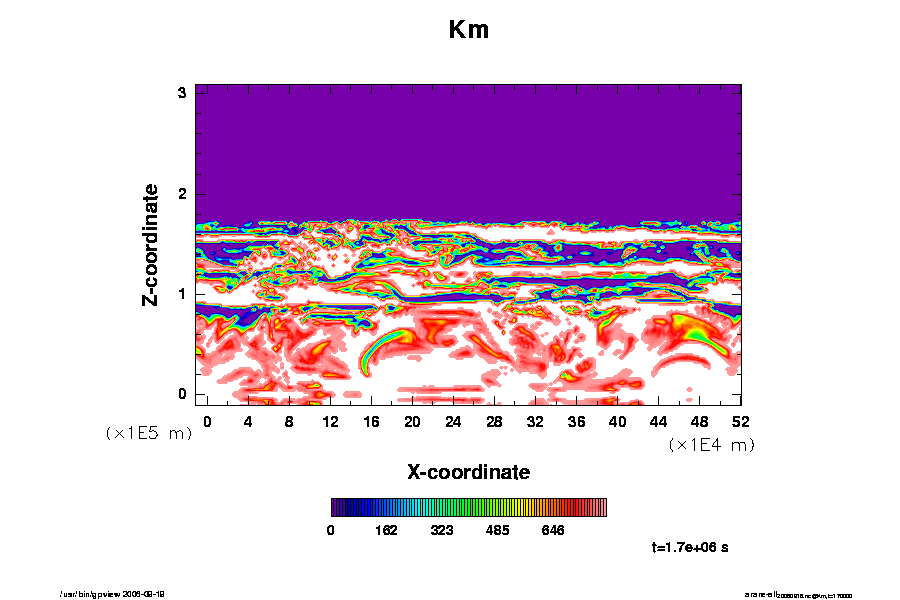

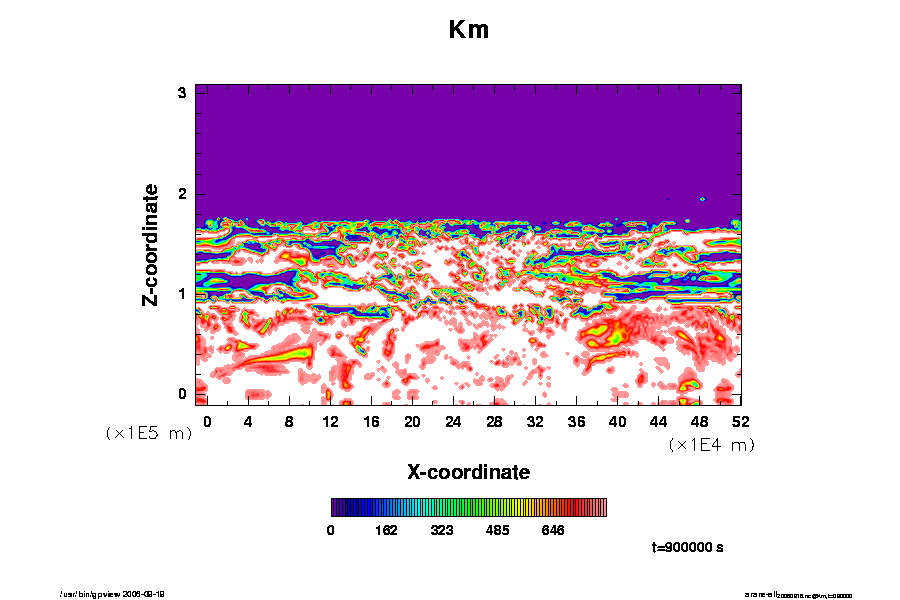

乱流拡散係数

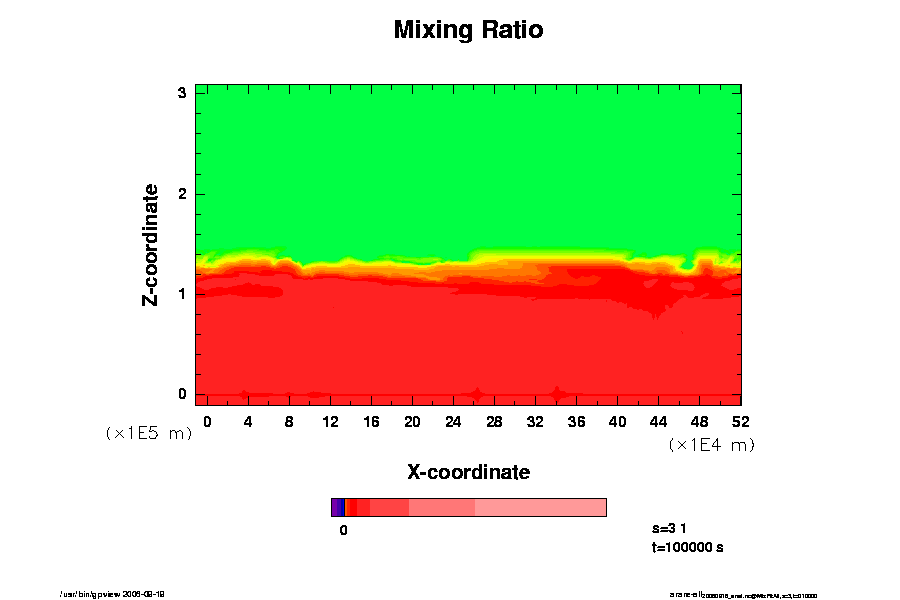

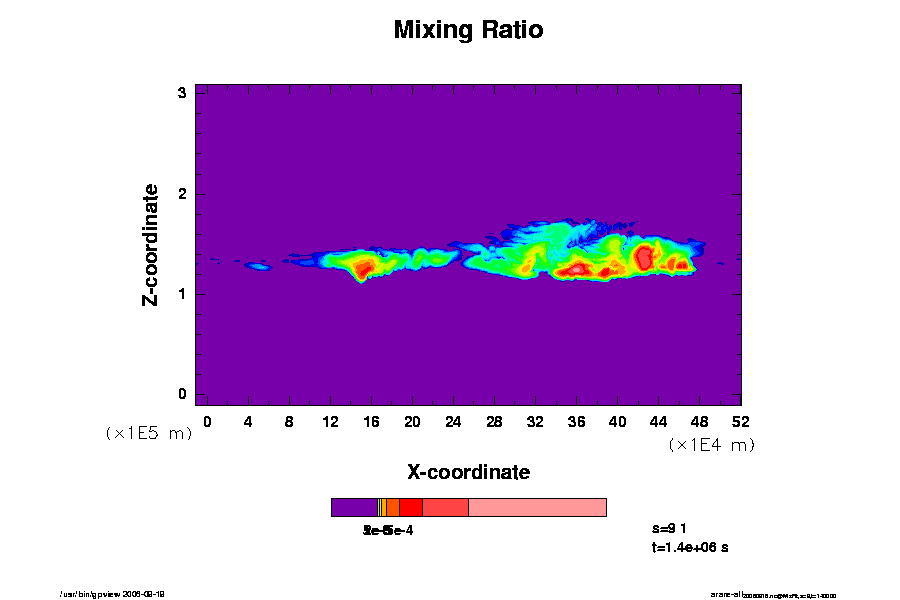

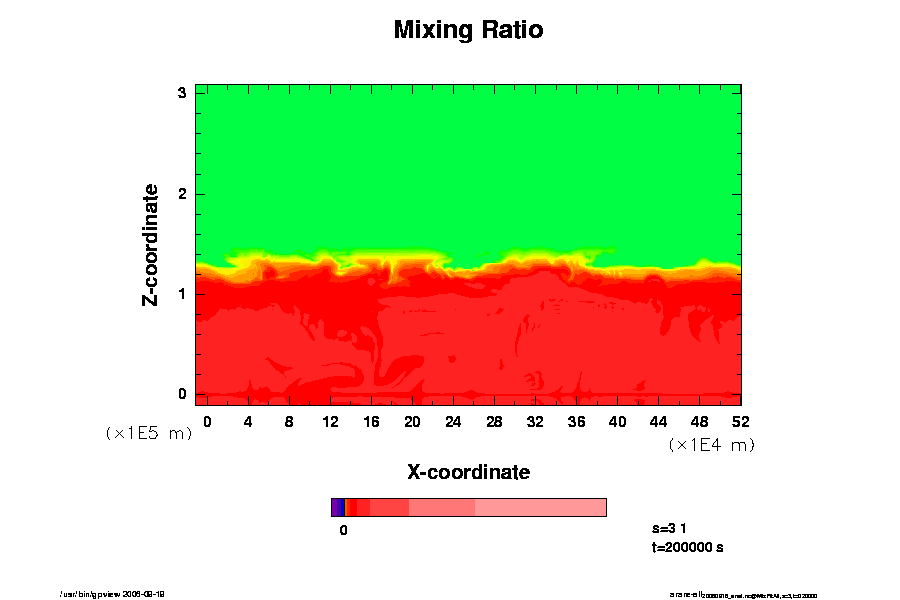

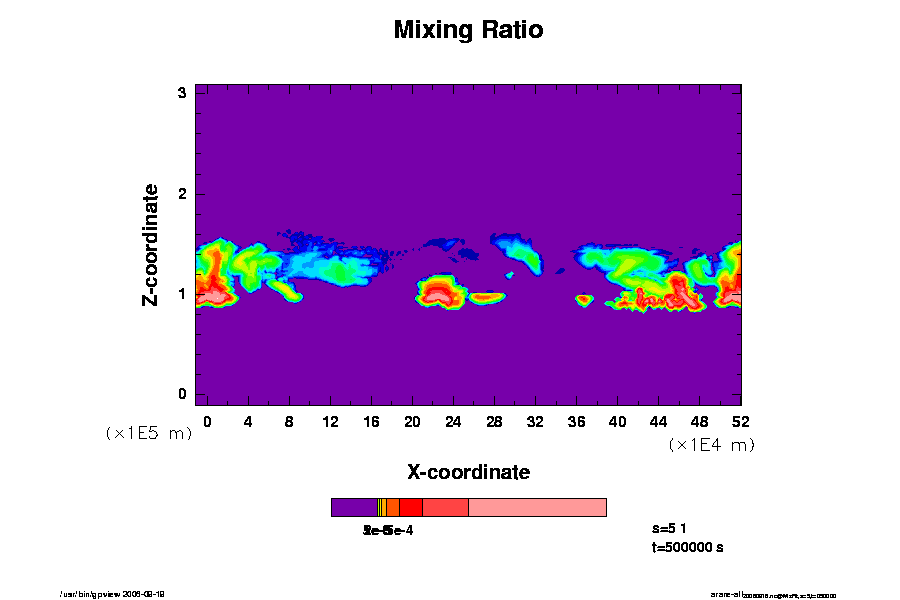

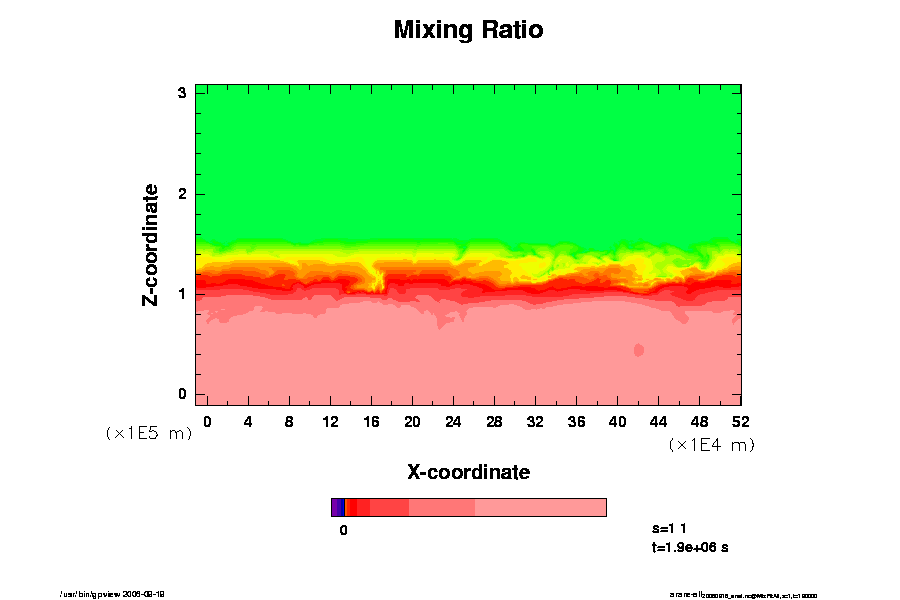

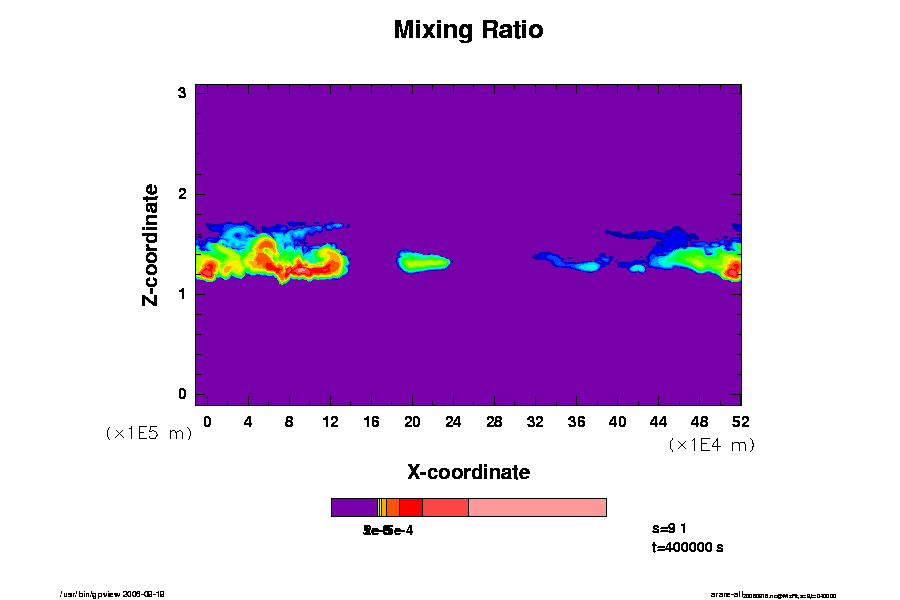

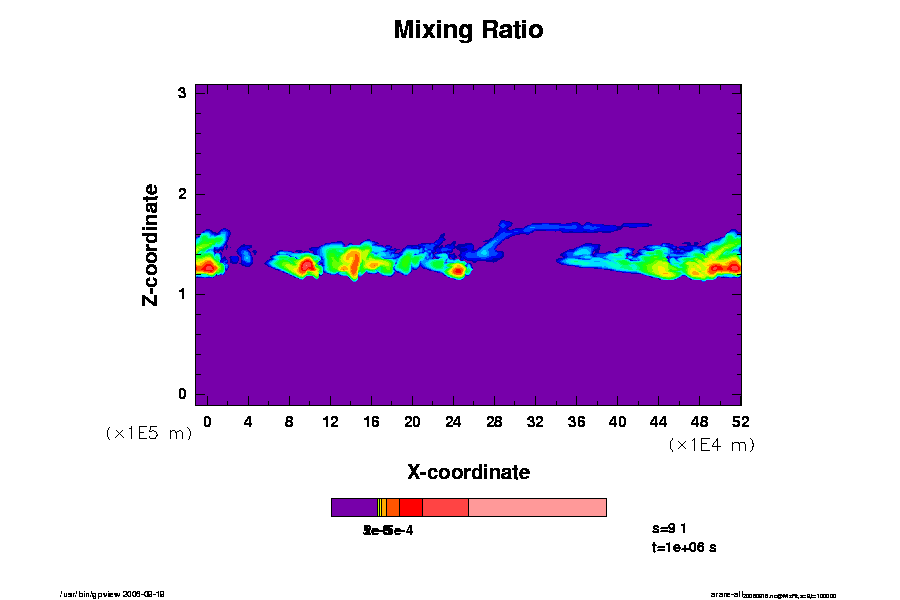

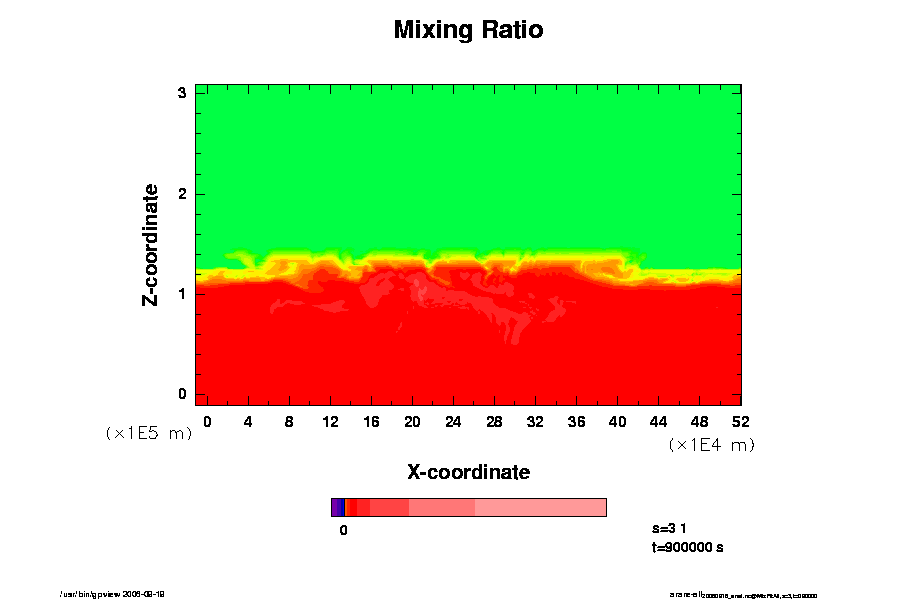

H2O(g)の混合比. ログでプロットしている. 1e-8 kg/kg から 2e-2 kg/kg を表示.













































NH3(g)の混合比. ログでプロットしている. 1e-8 kg/kg から 2e-2 kg/kg を表示.













































H2S(g)の混合比. ログでプロットしている. 1e-8 kg/kg から 2e-2 kg/kg を表示.

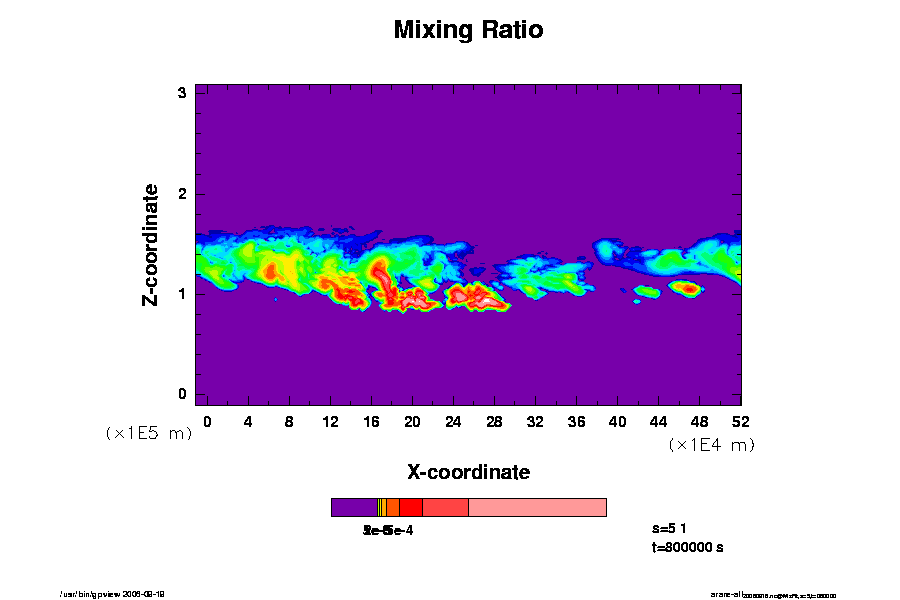

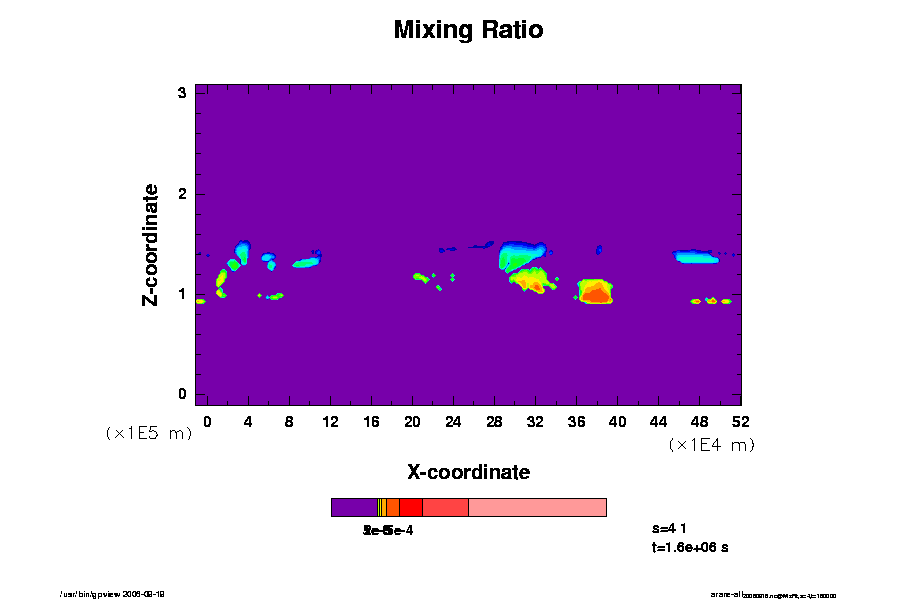

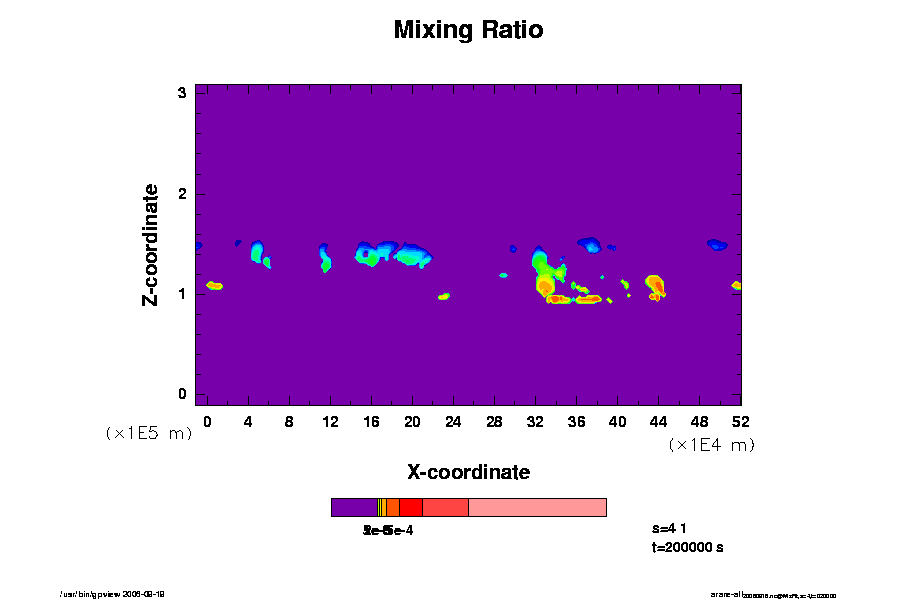

H2O 雲の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.













































H2O 雨の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.

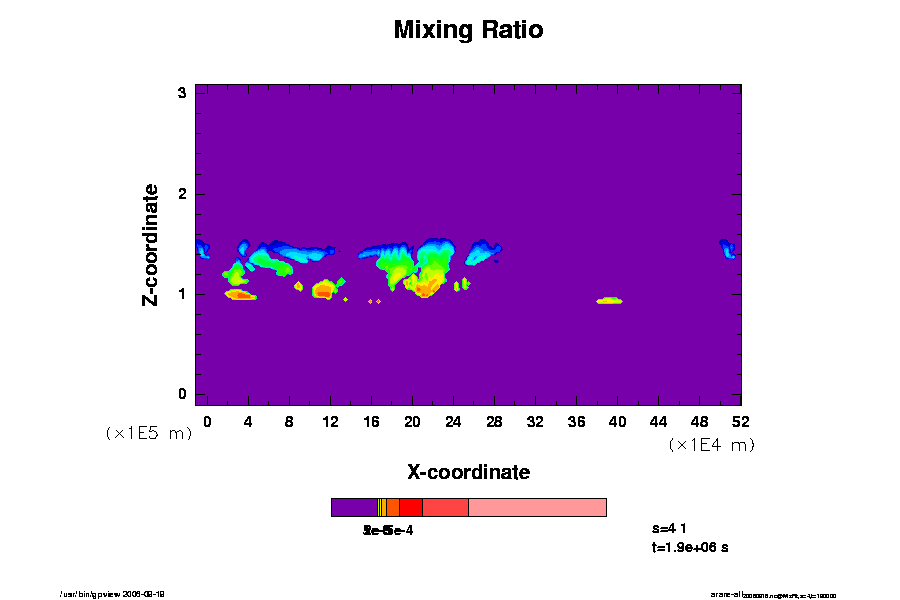

NH3 雲の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.













































NH3 雨の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.

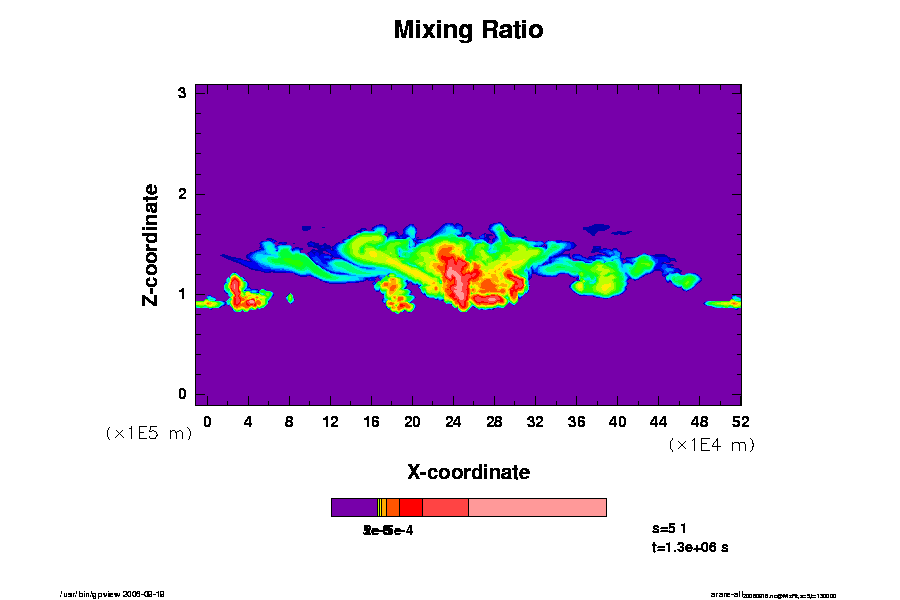

NH4SH 雲の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.













































NH4SH 雨の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.

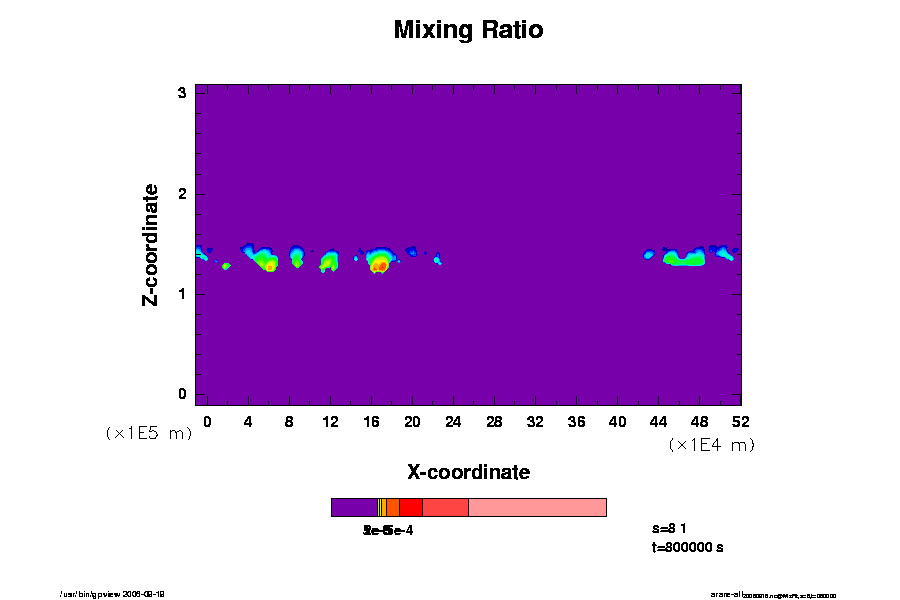

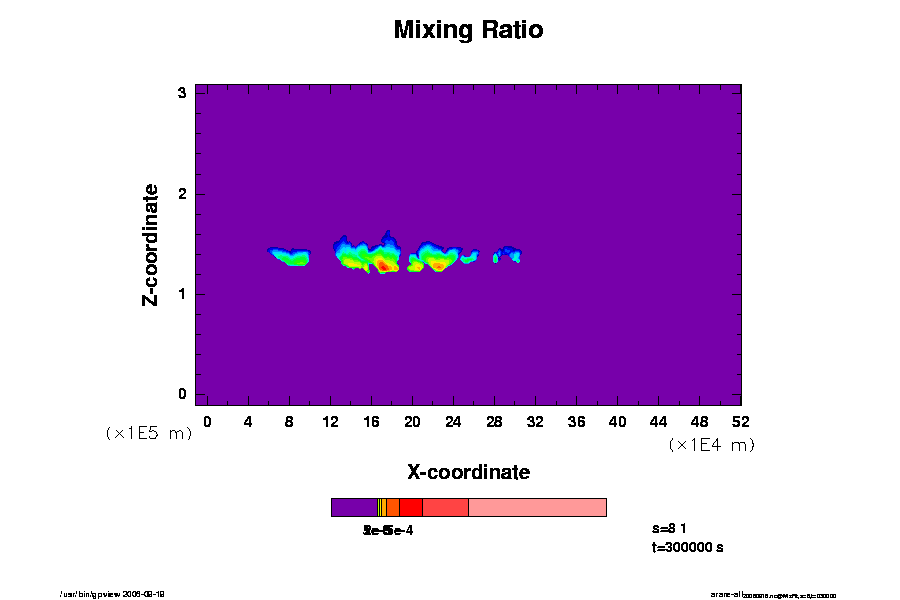

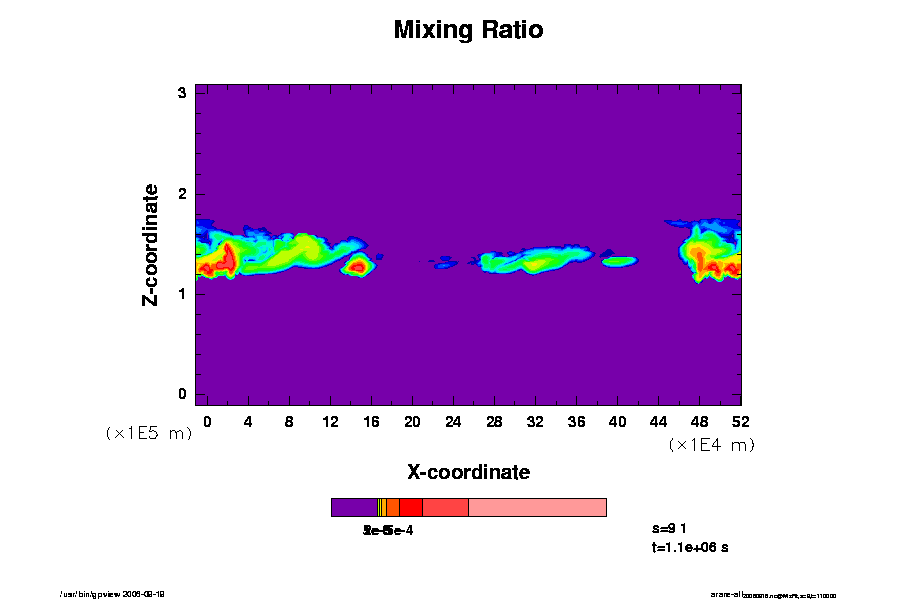

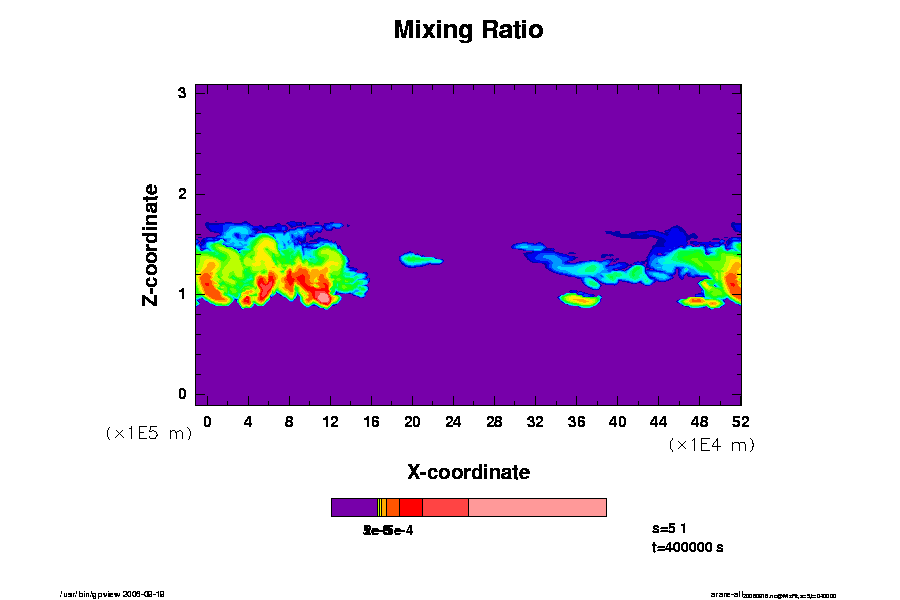

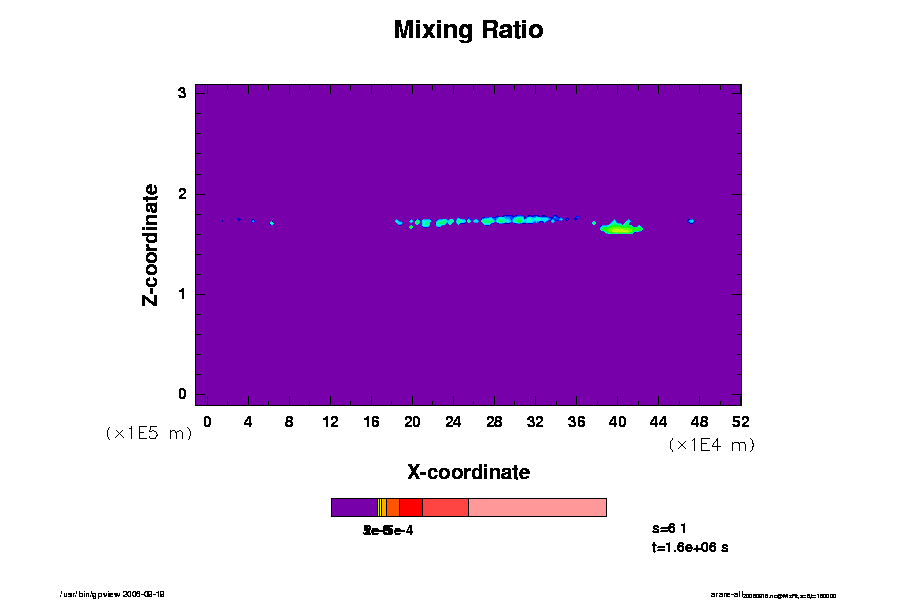

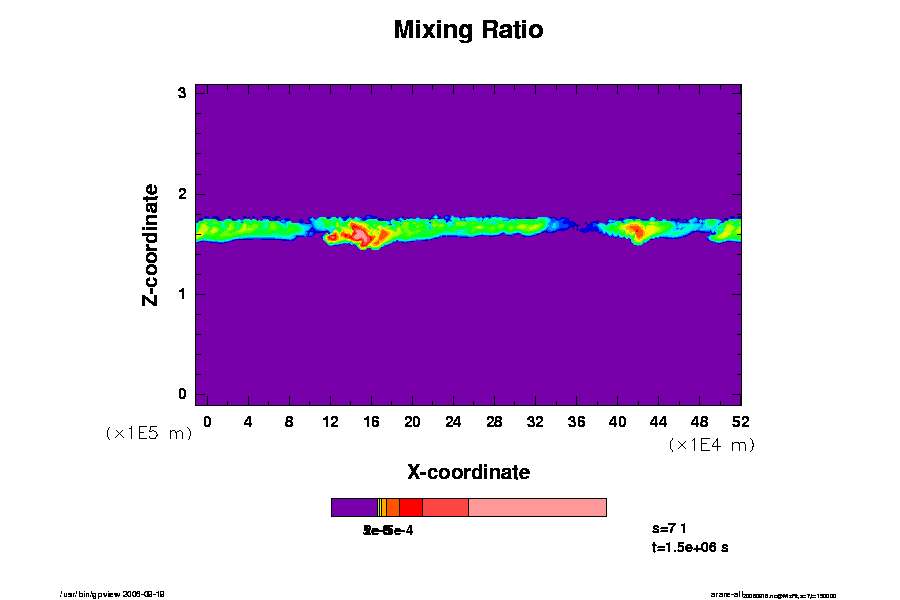

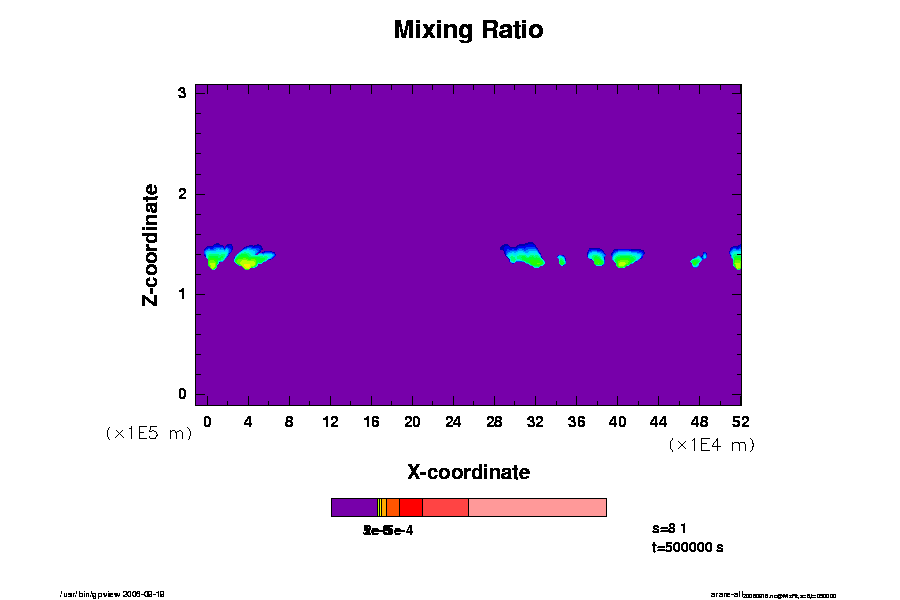

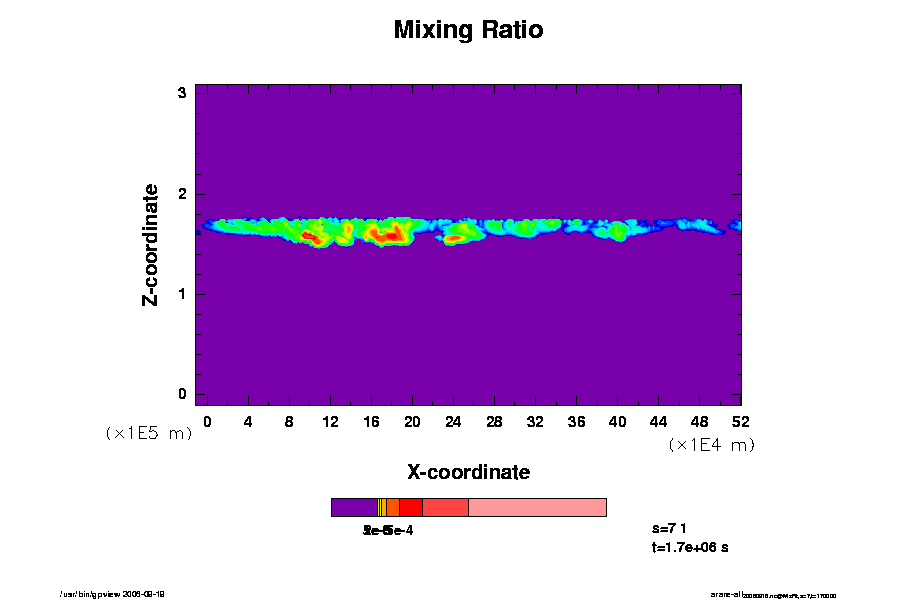

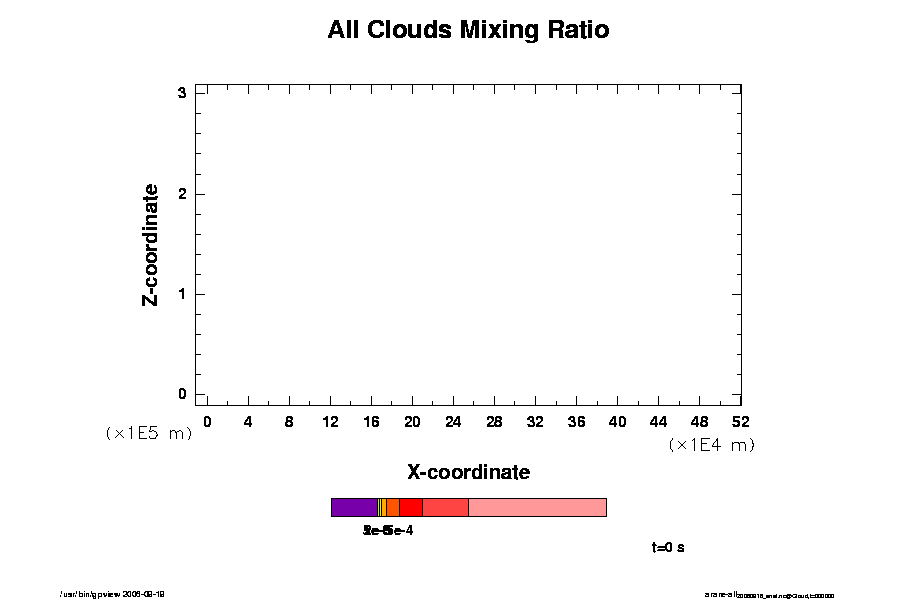

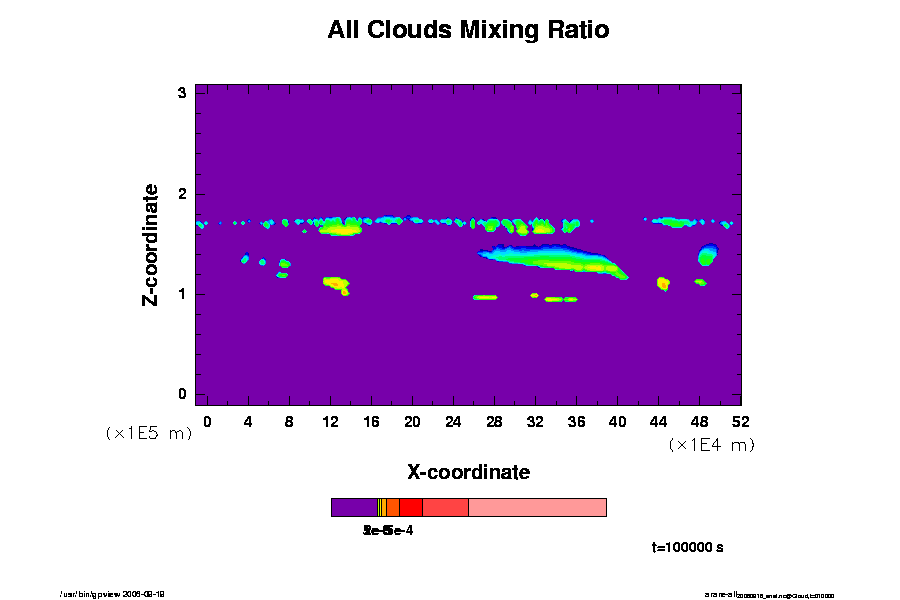

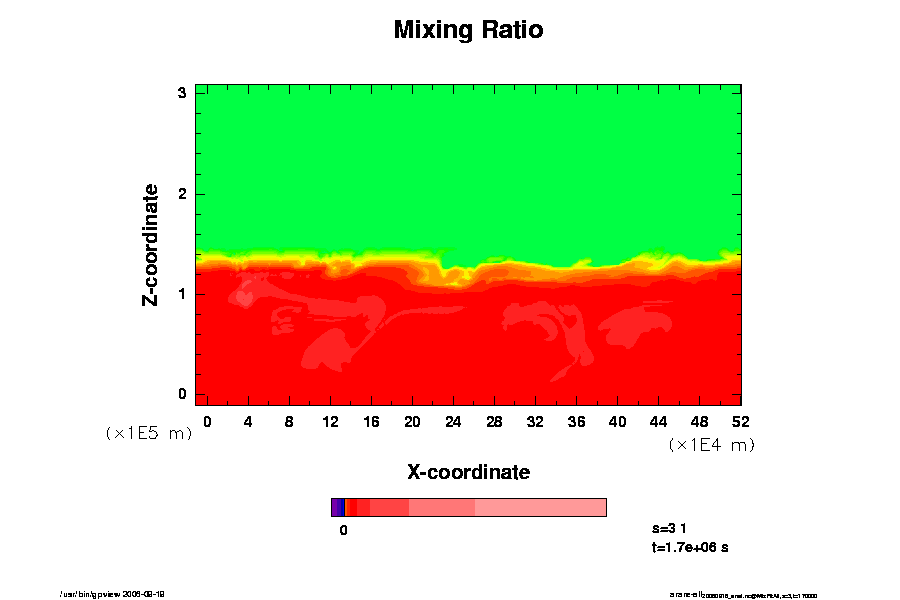

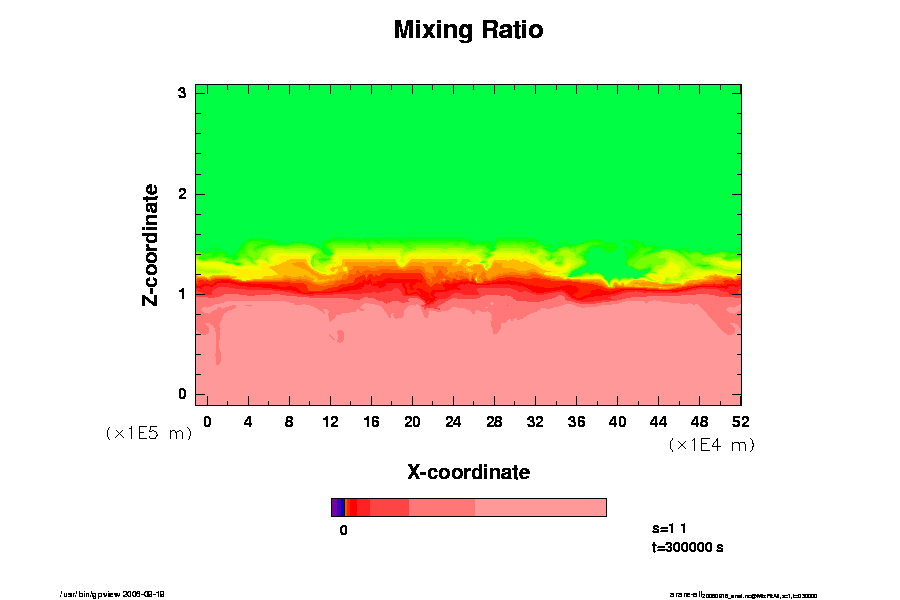

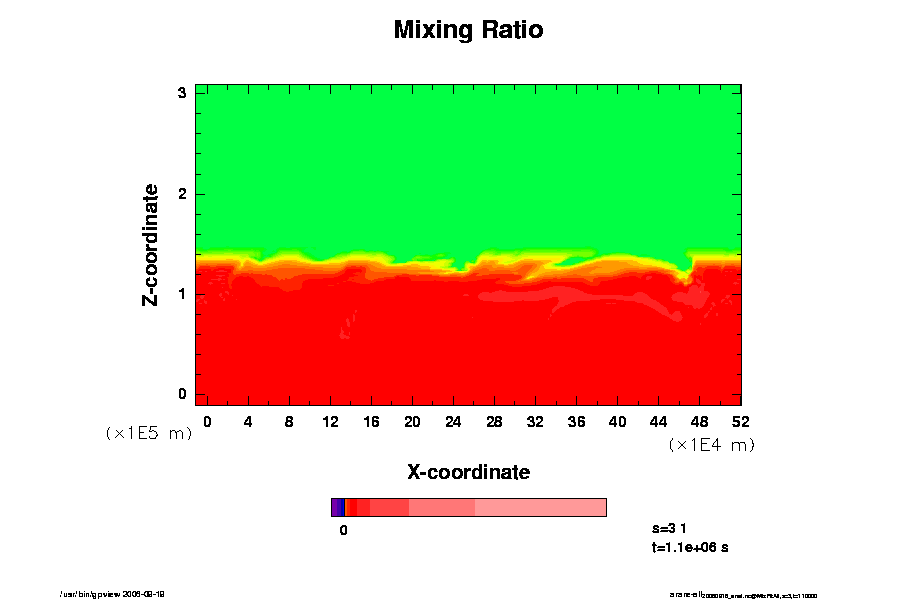

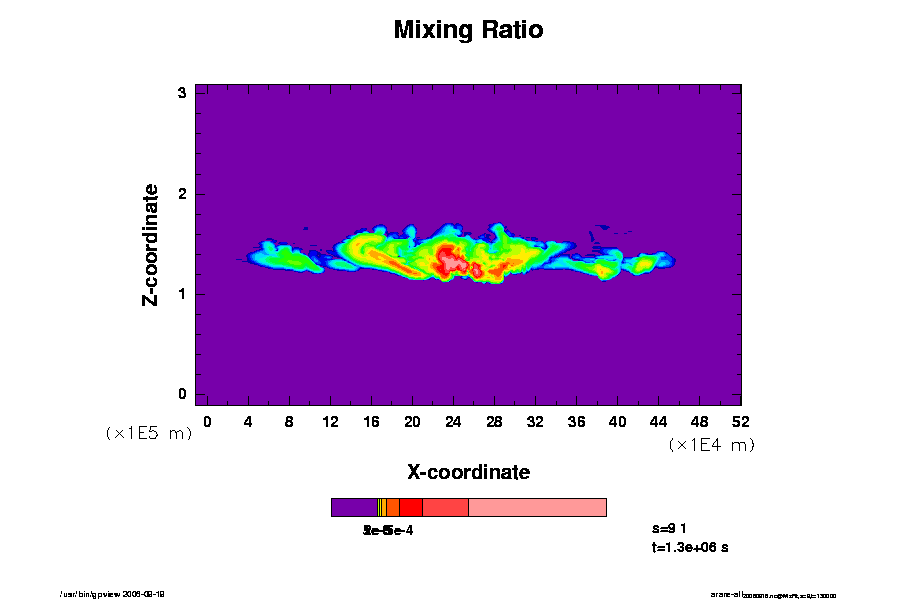

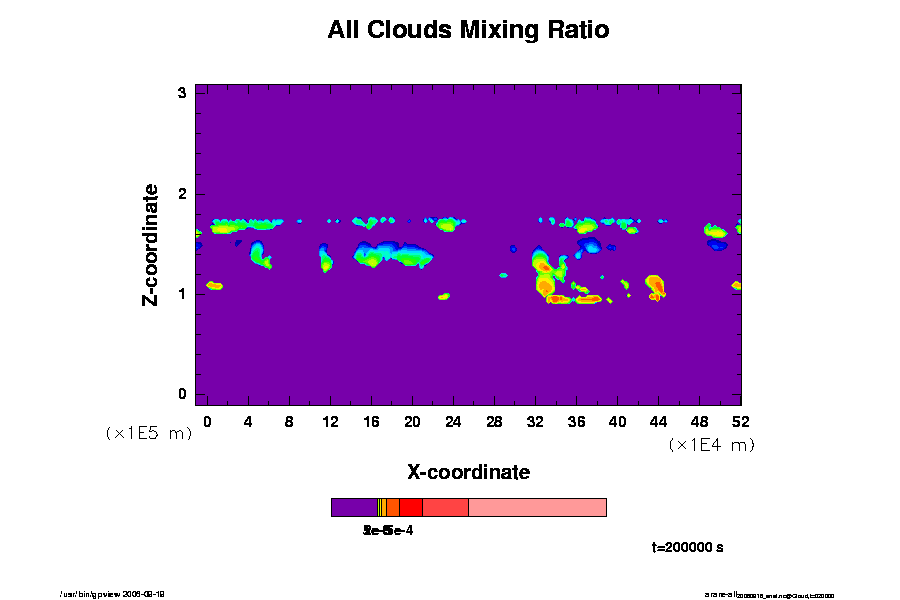

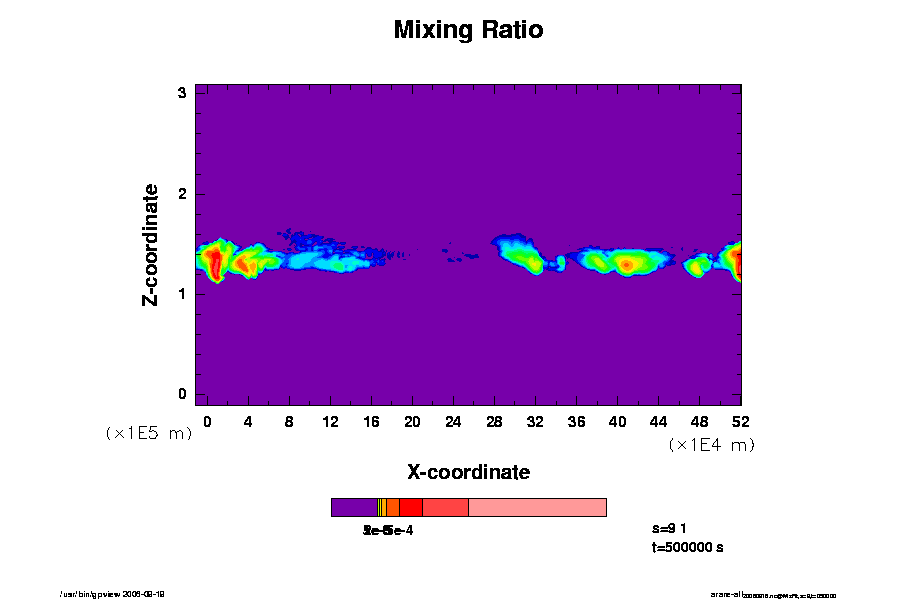

雲の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.

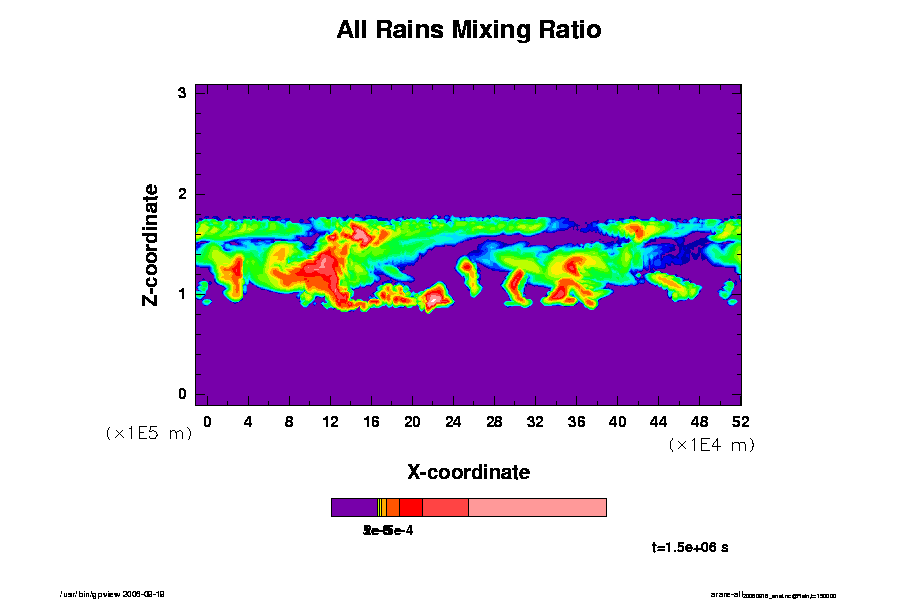

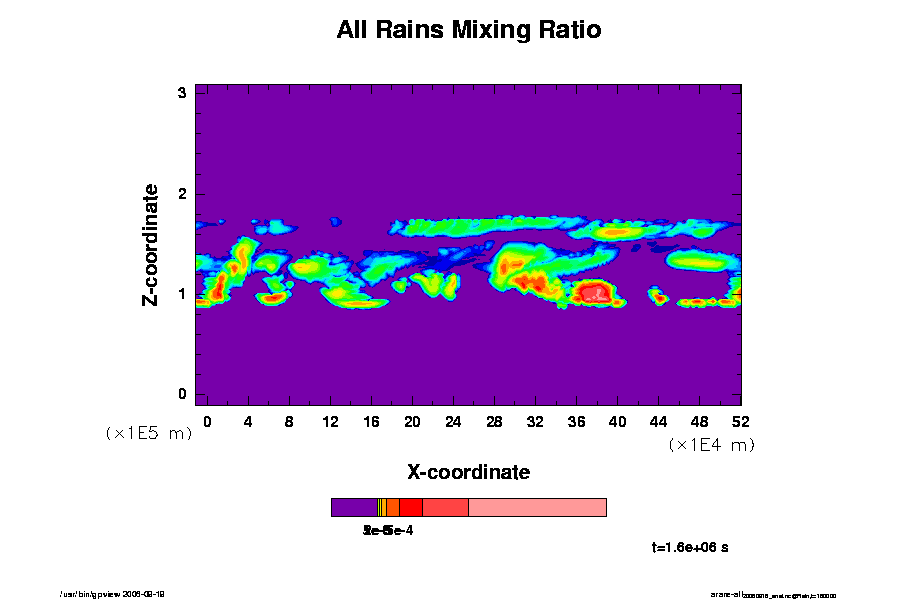

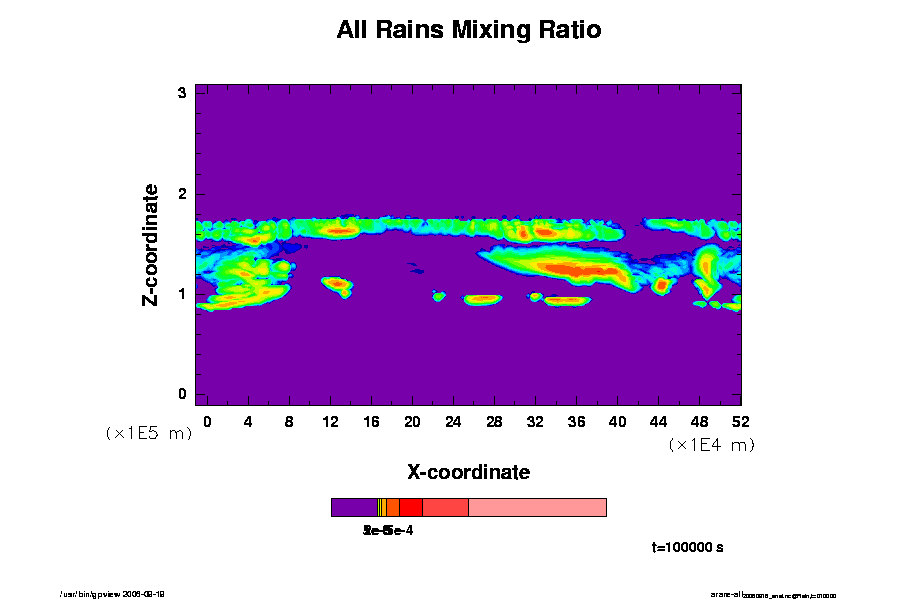

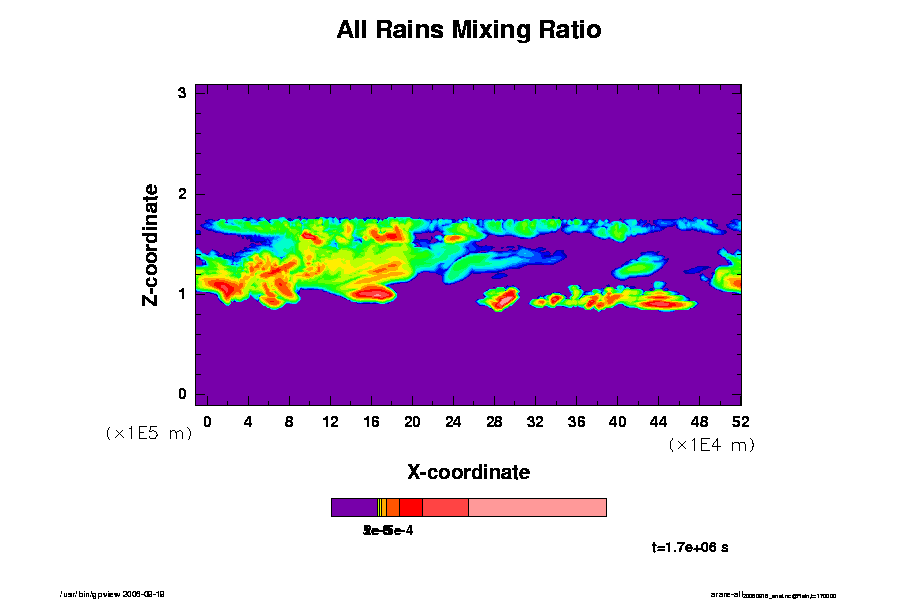

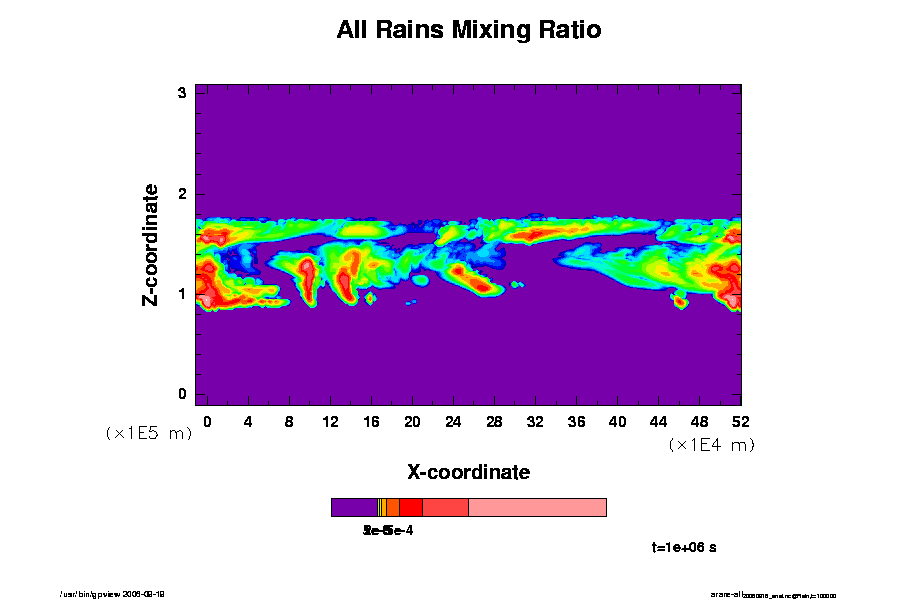

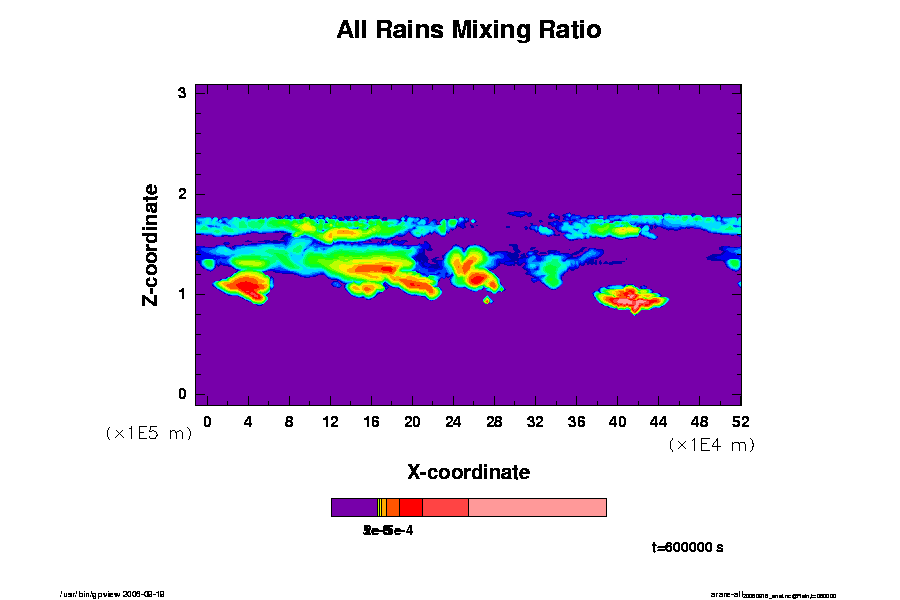

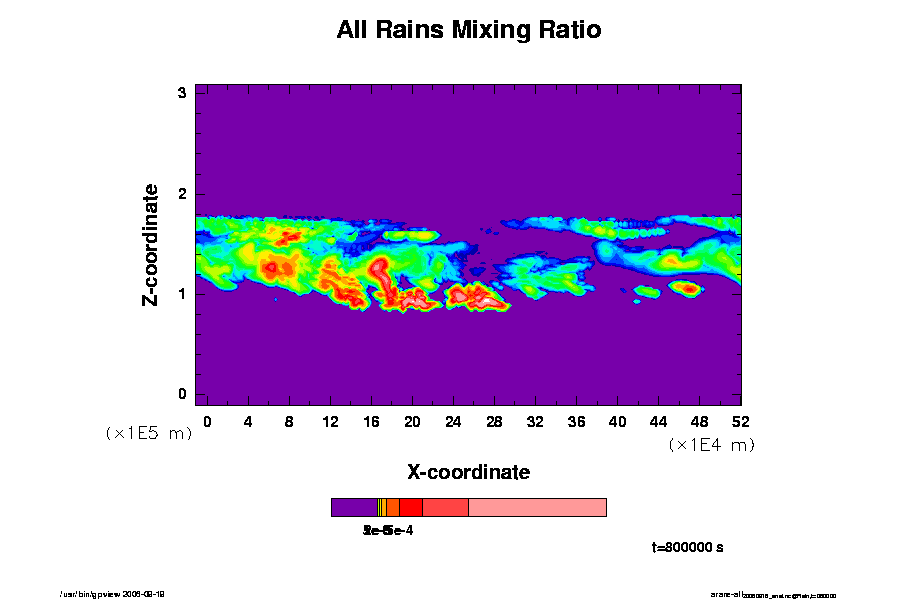

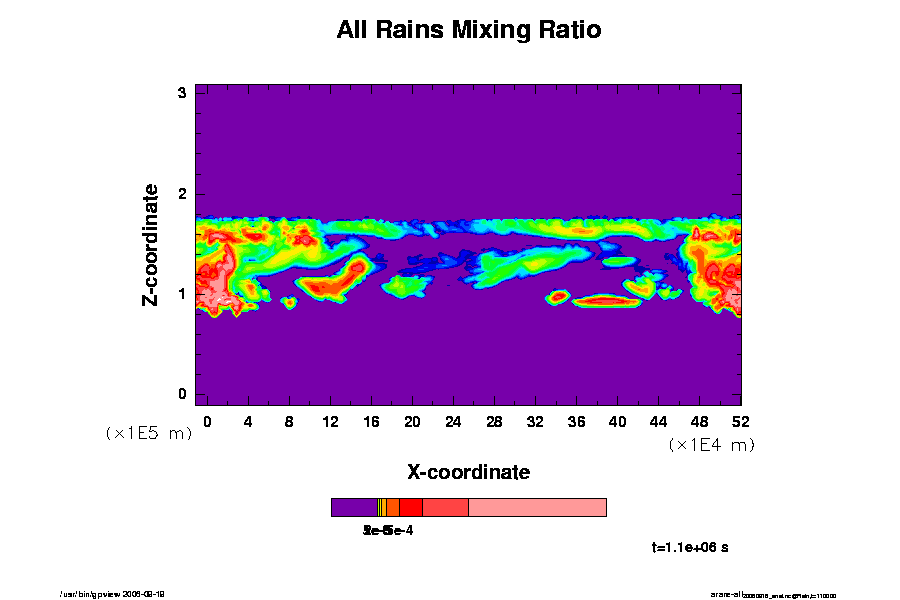

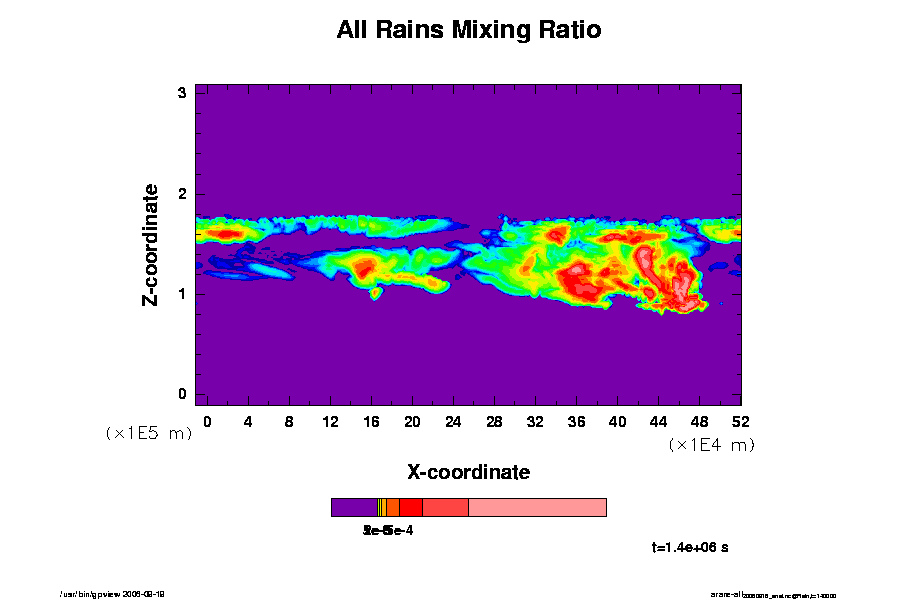

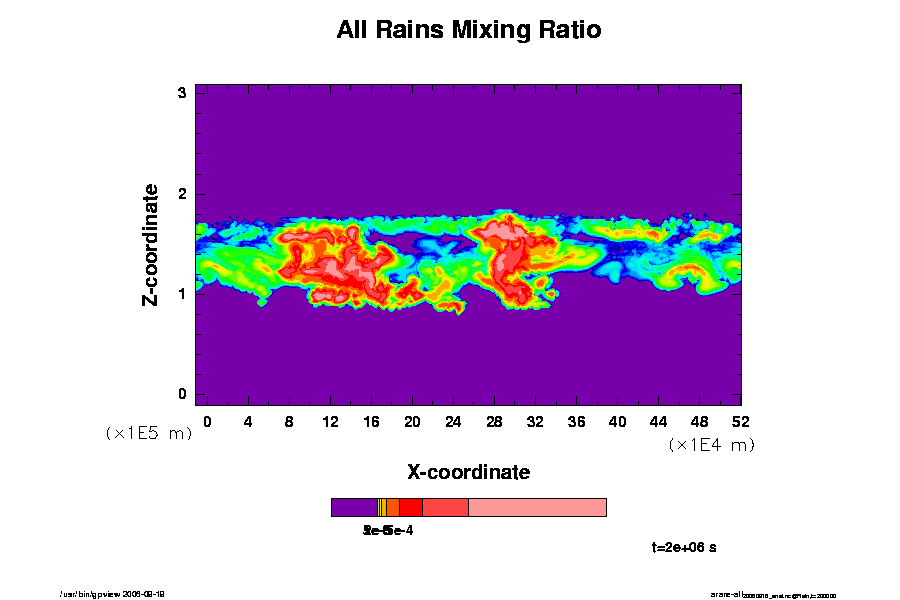

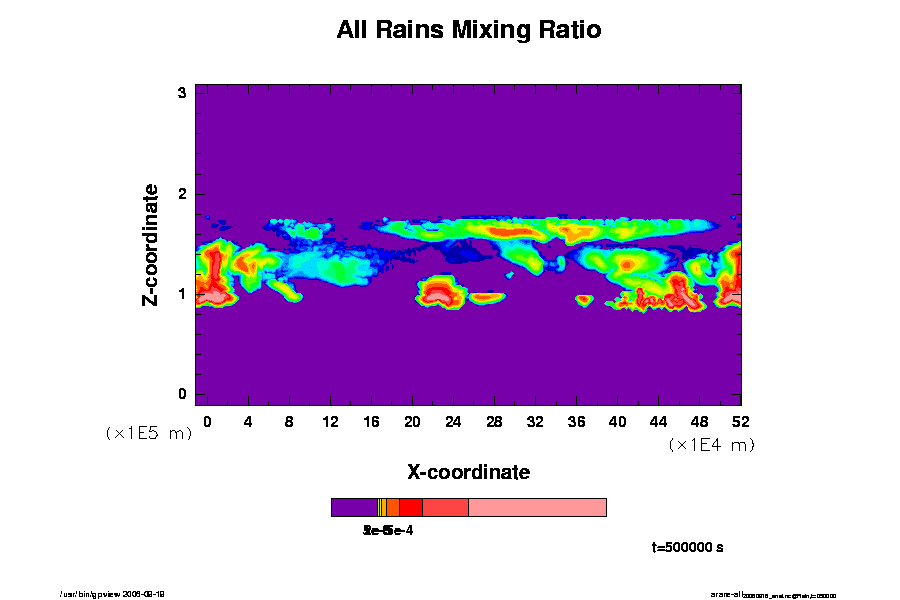

雨の混合比. ログでプロットしている. 1e-8 kg/kg から 1e-3 kg/kg を表示.

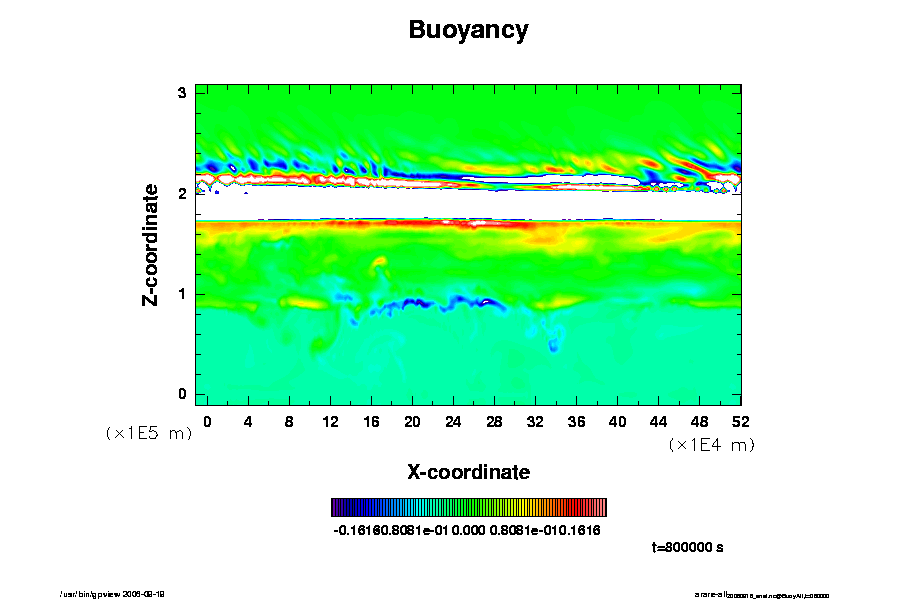

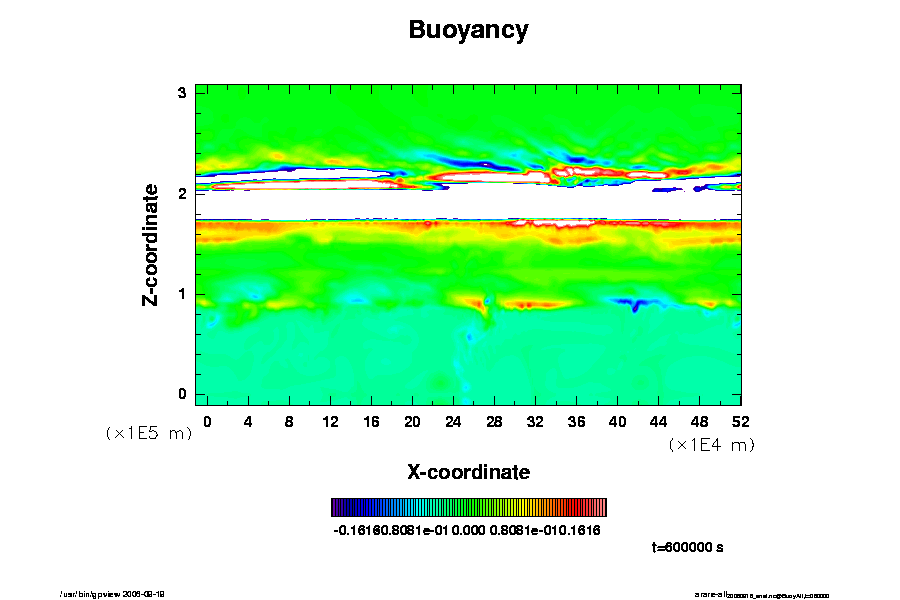

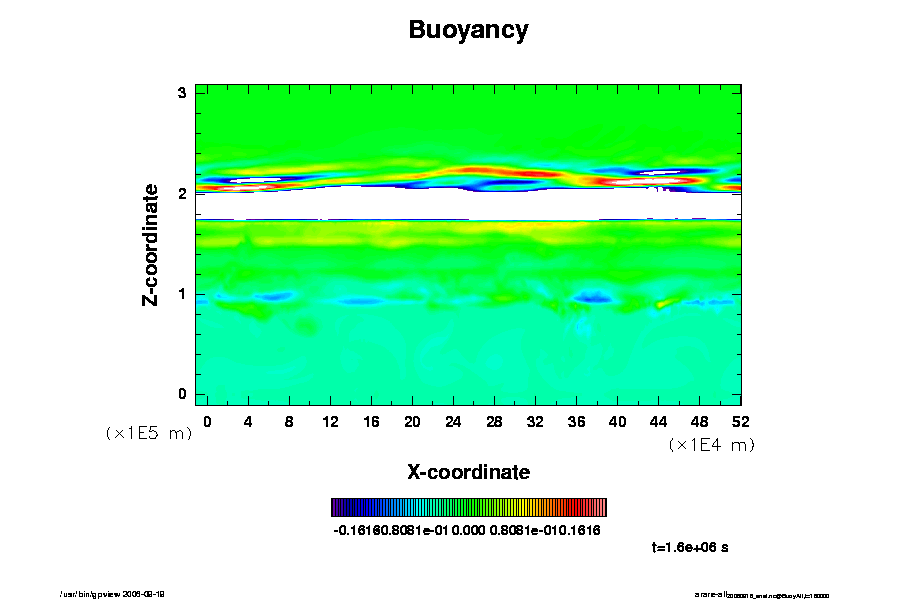

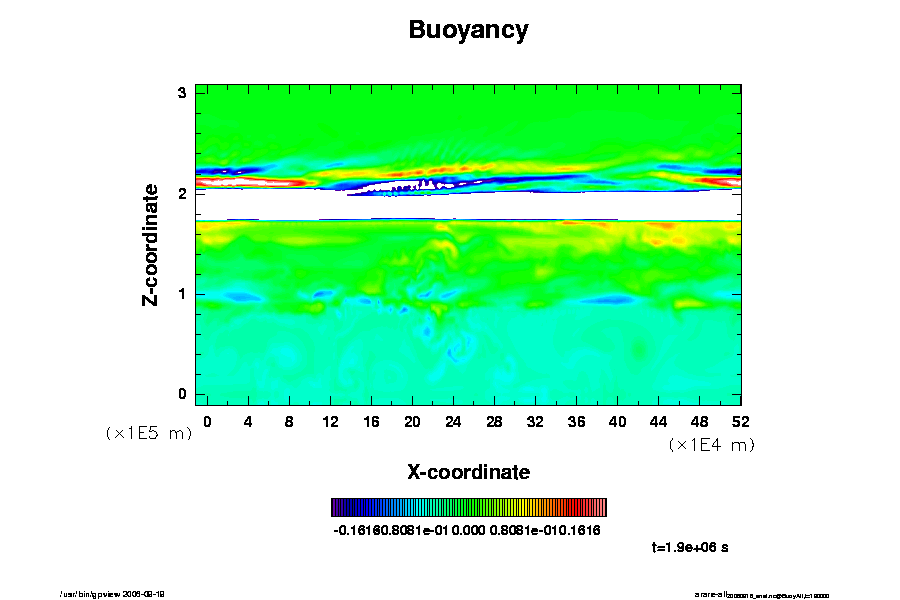

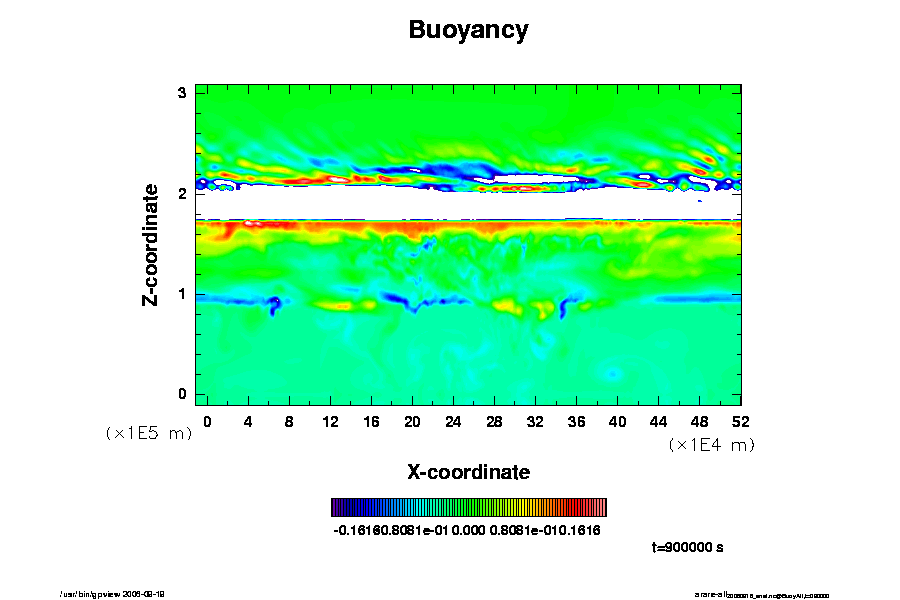

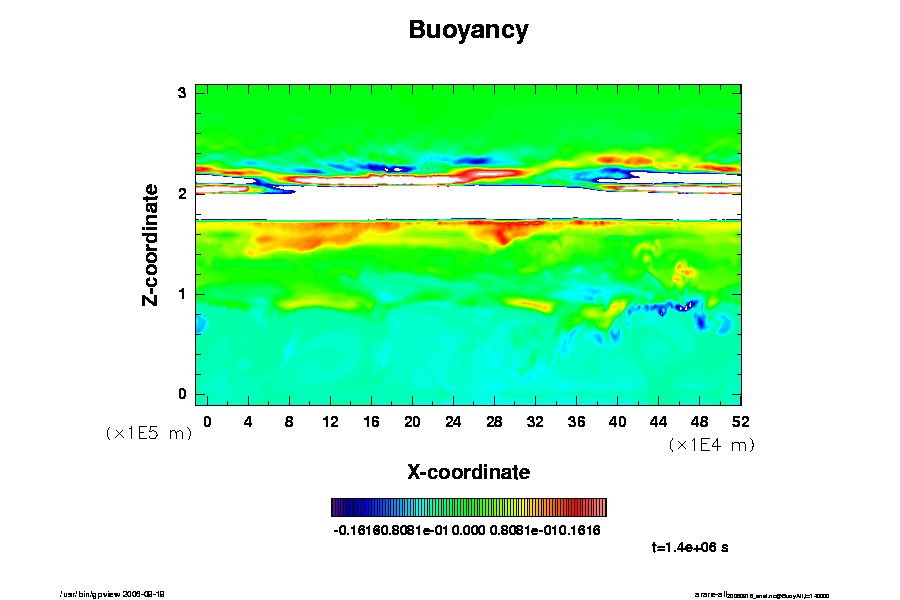

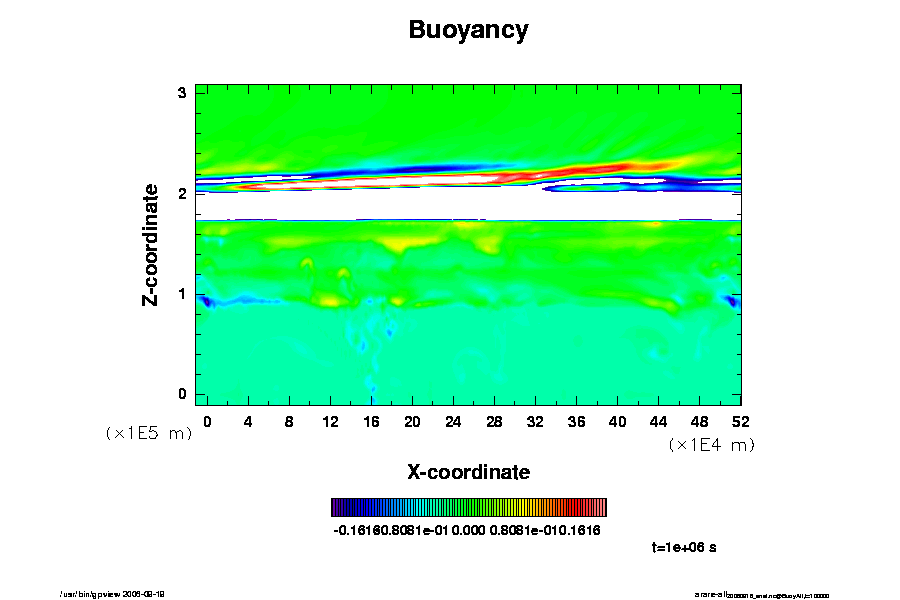

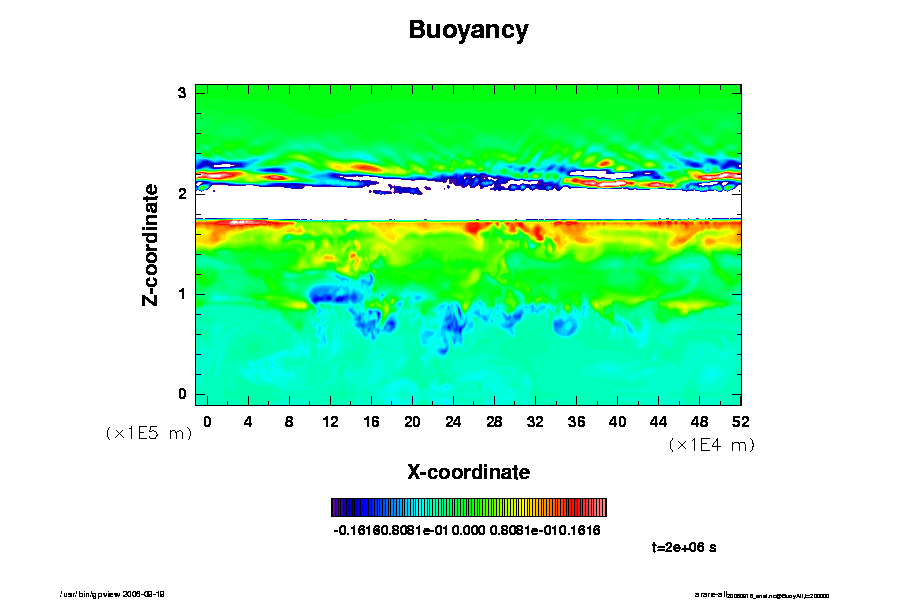

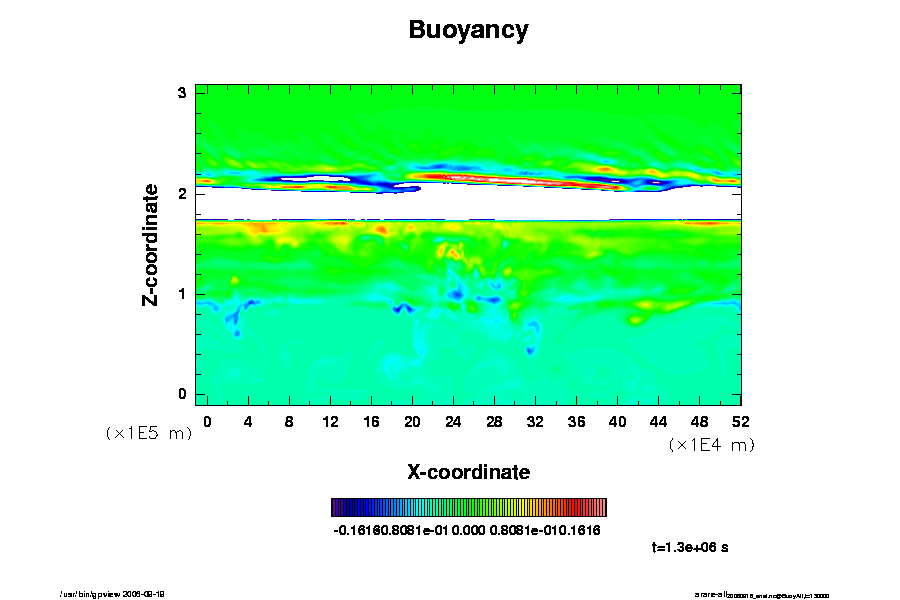

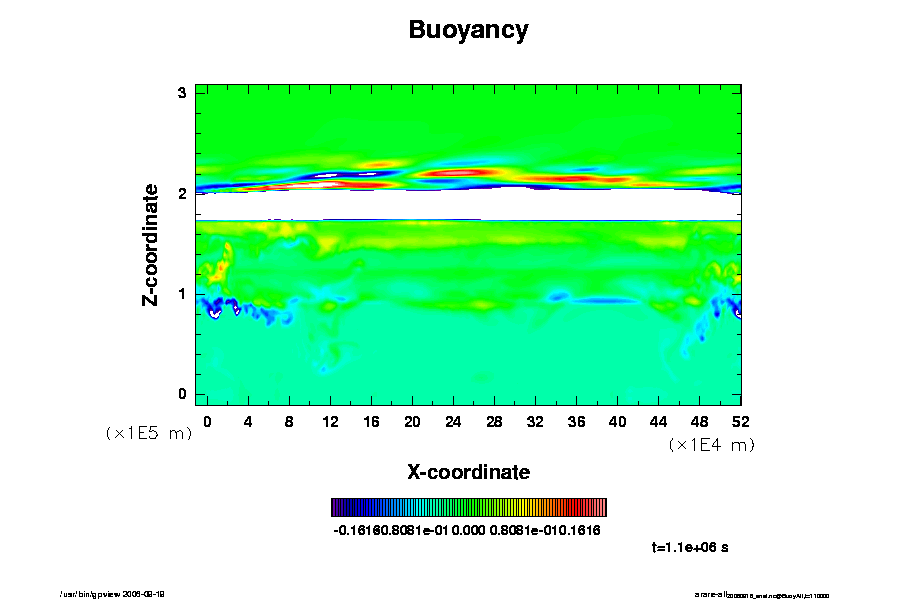

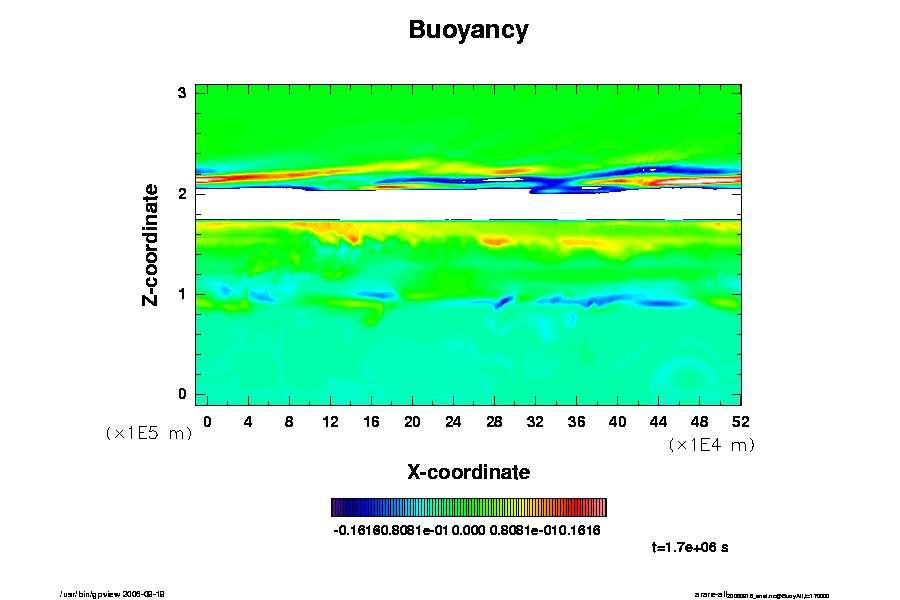

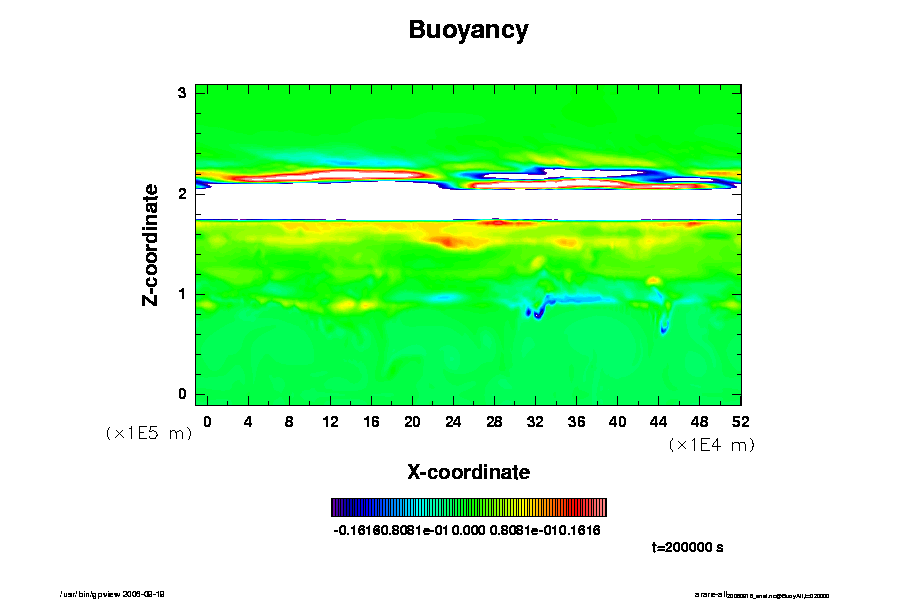

浮力.

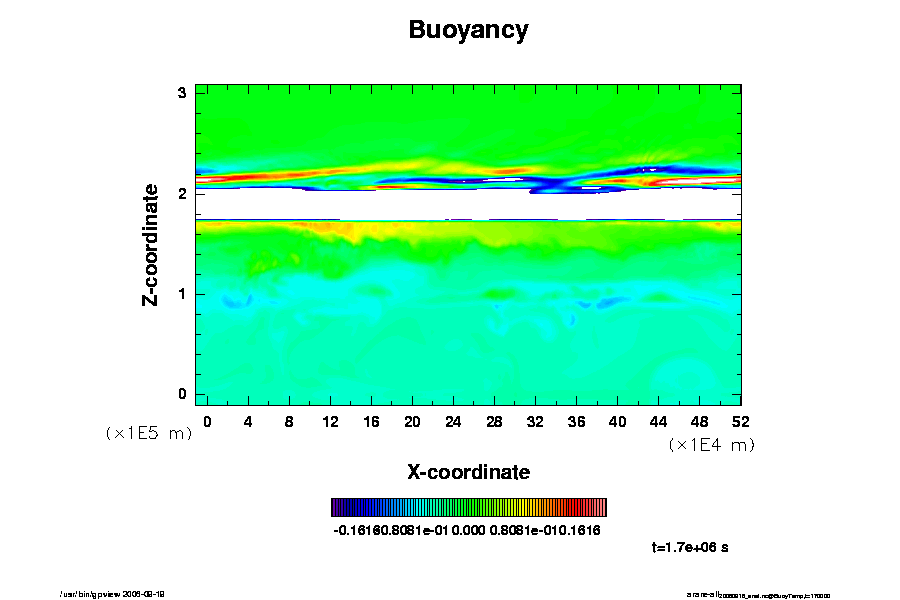

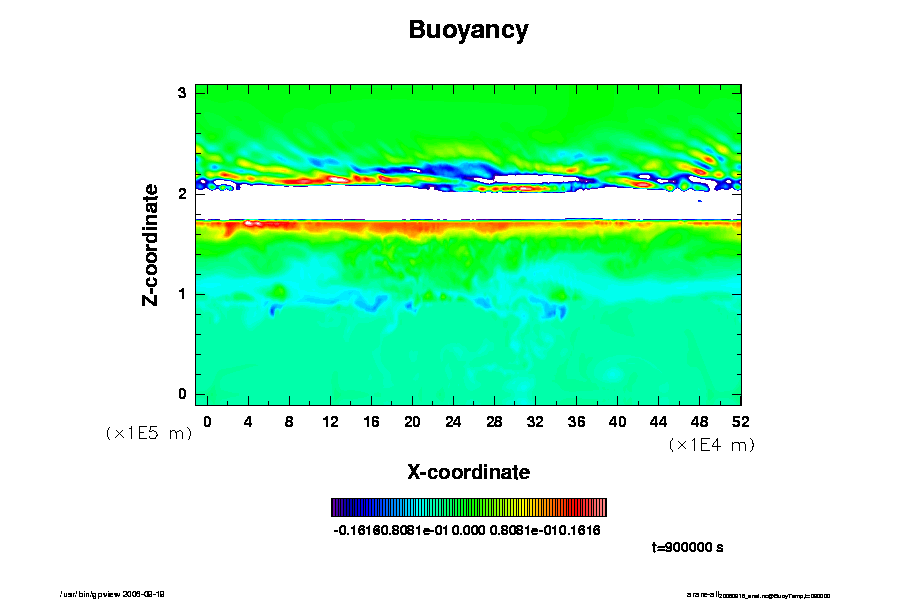

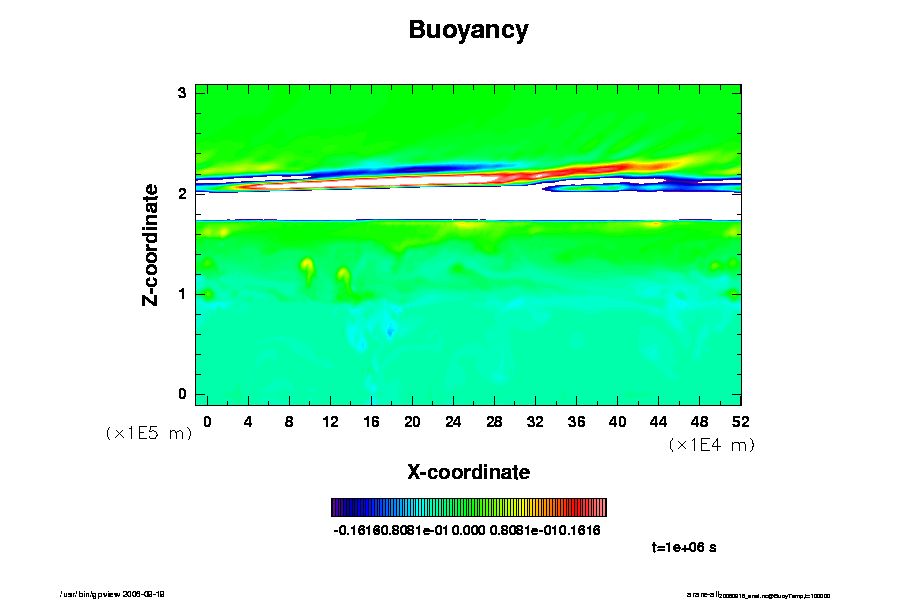

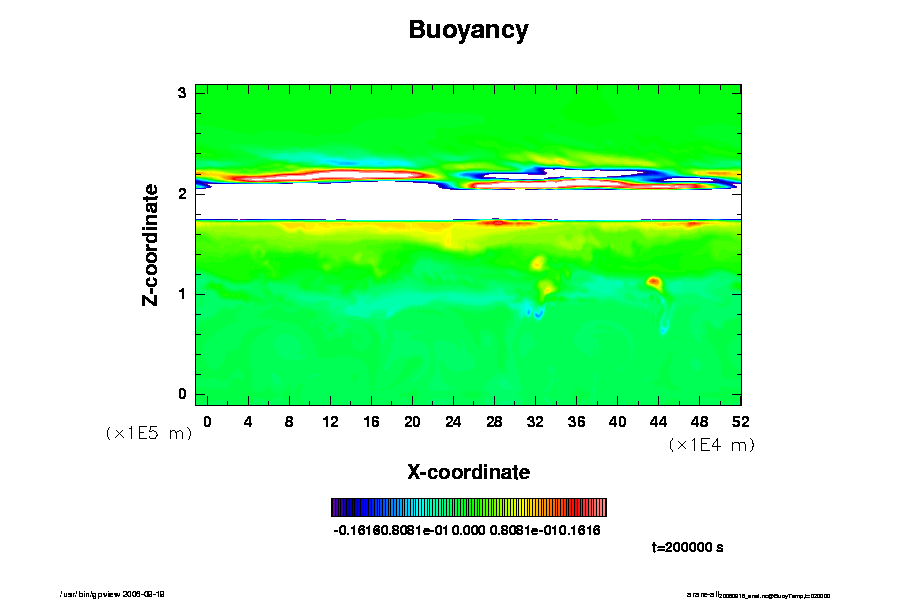

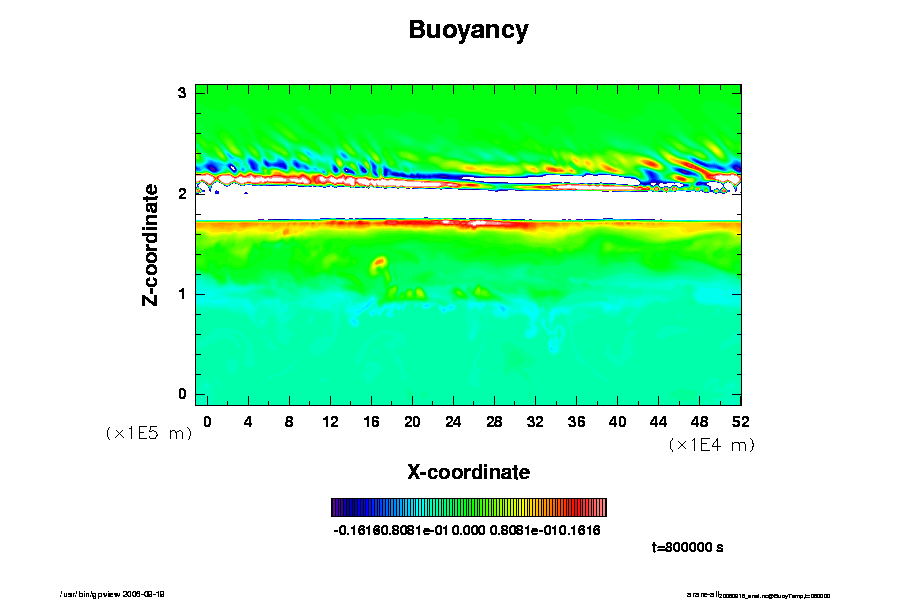

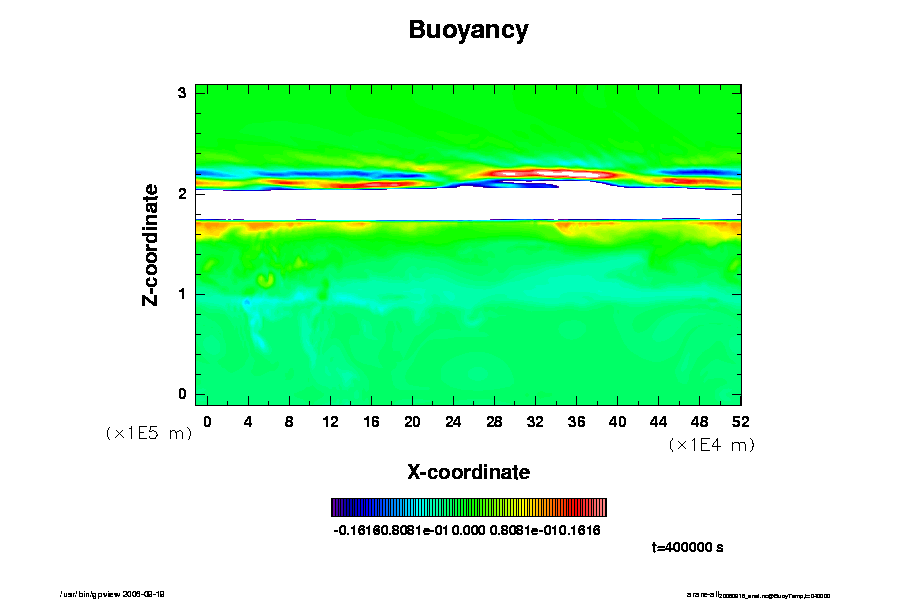

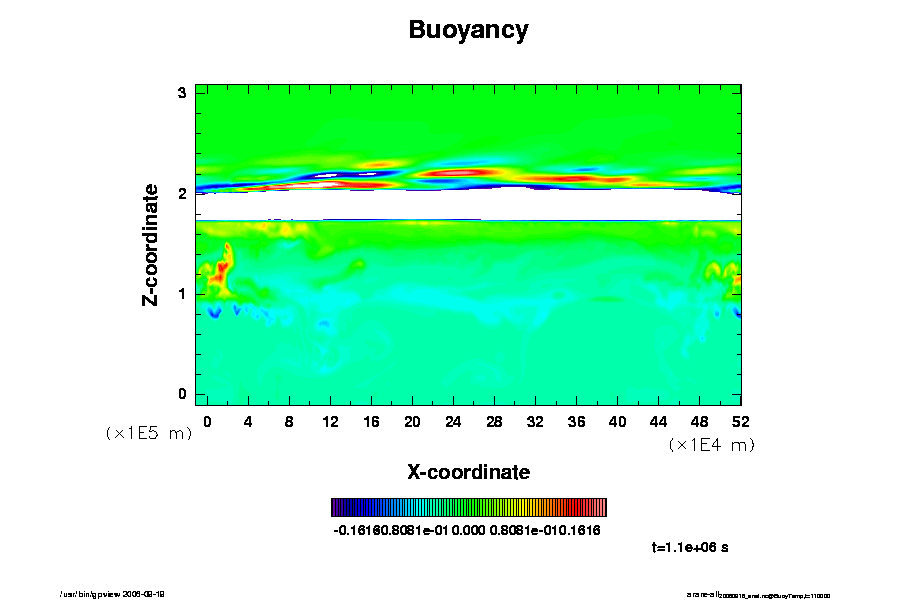

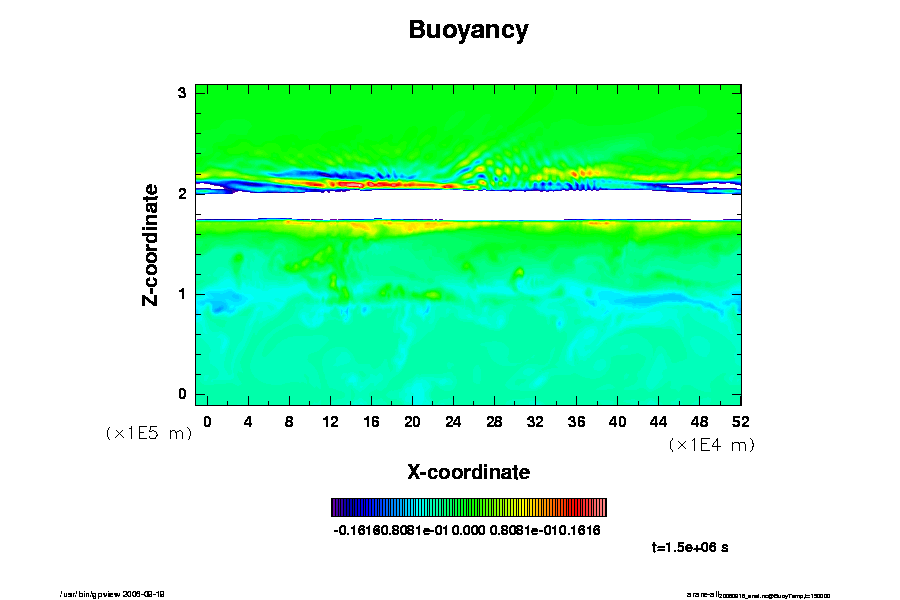

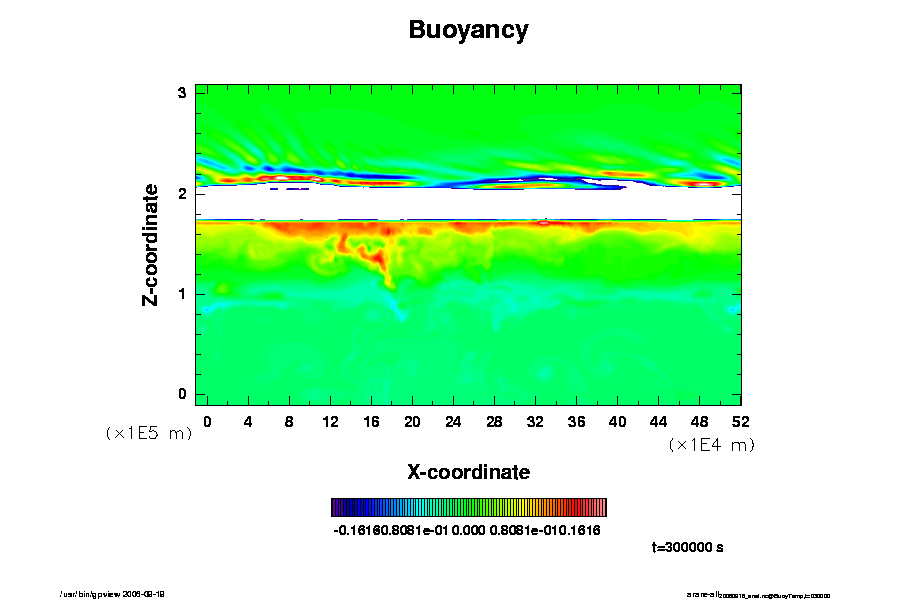

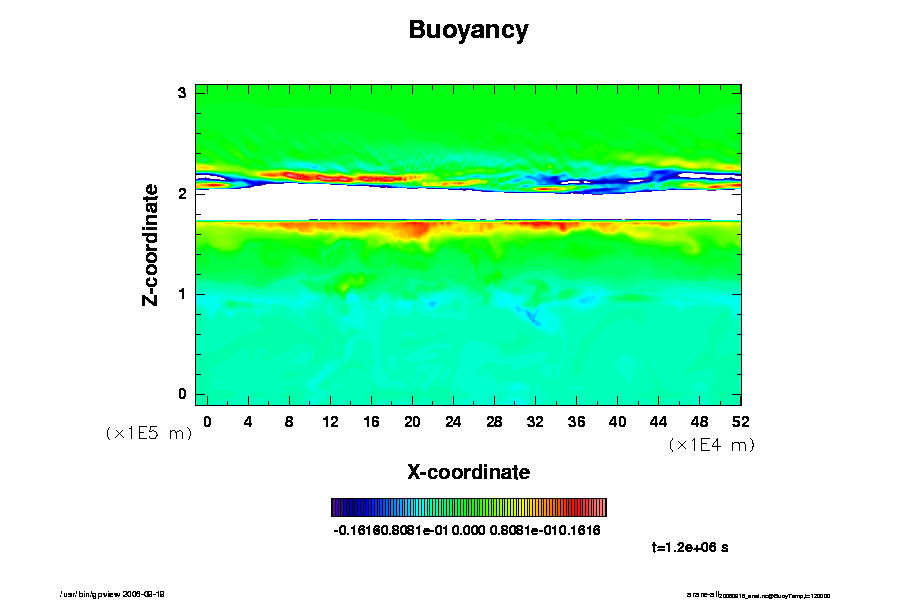

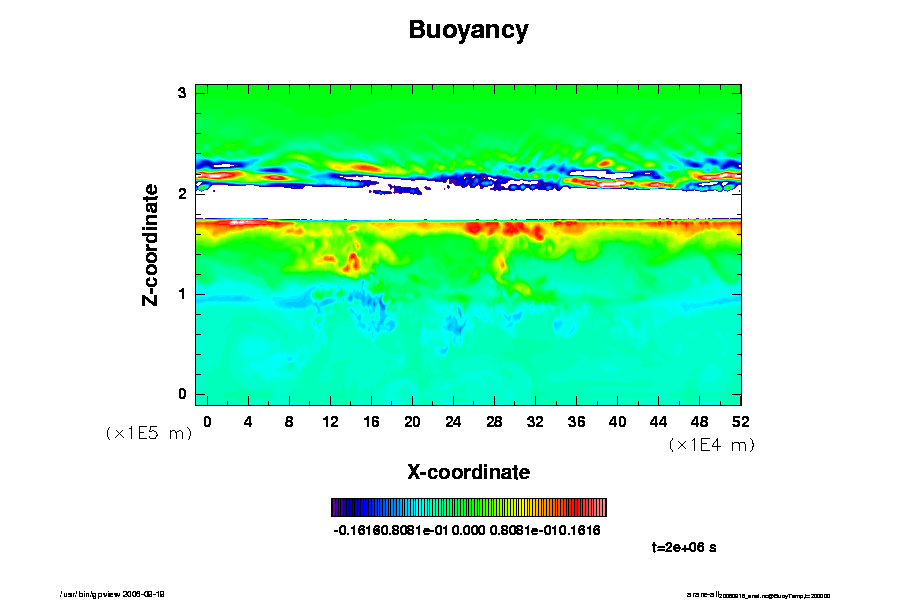

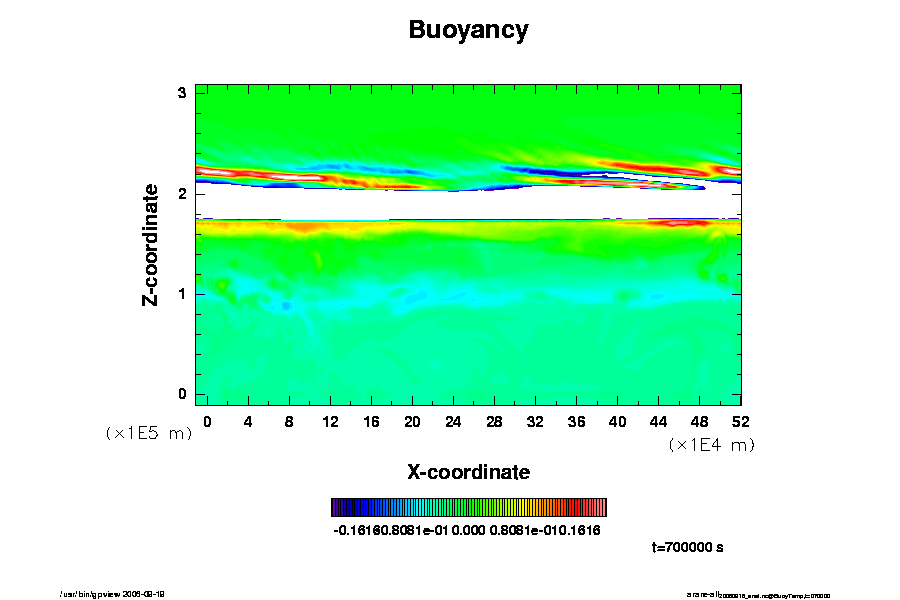

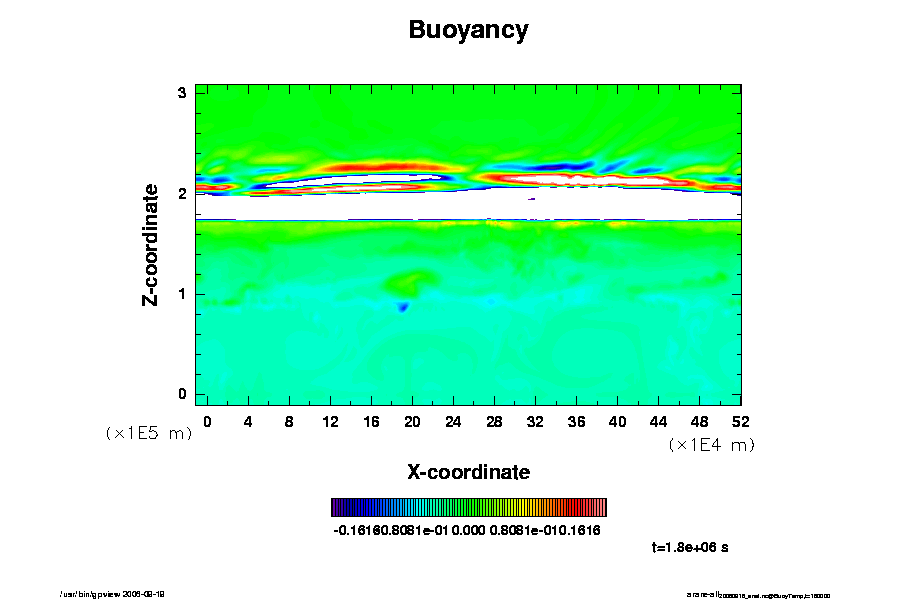

浮力. 温度の寄与

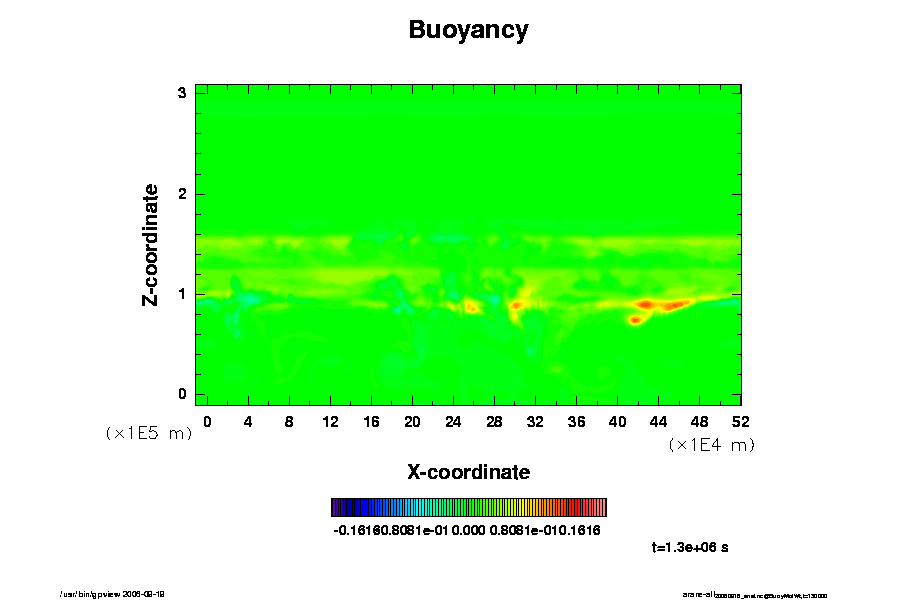

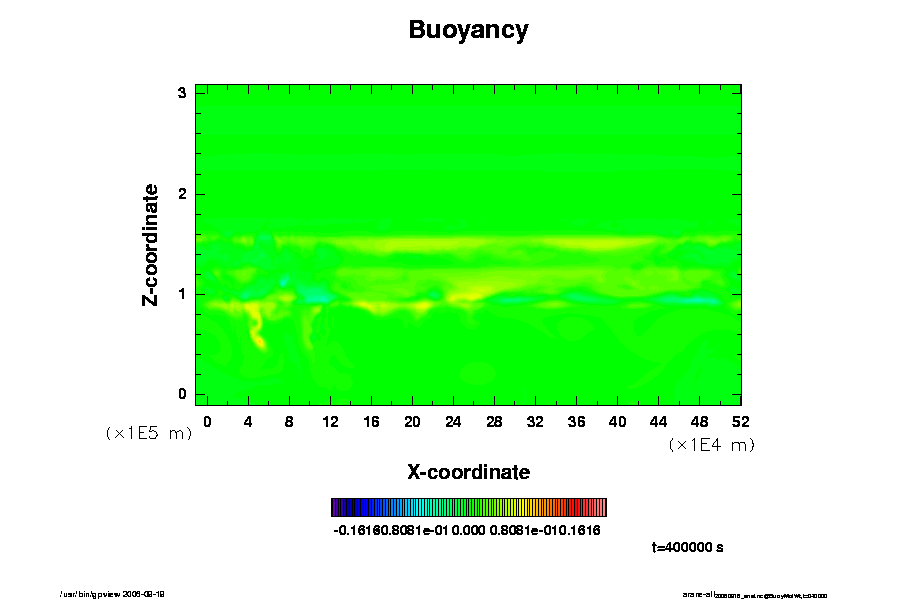

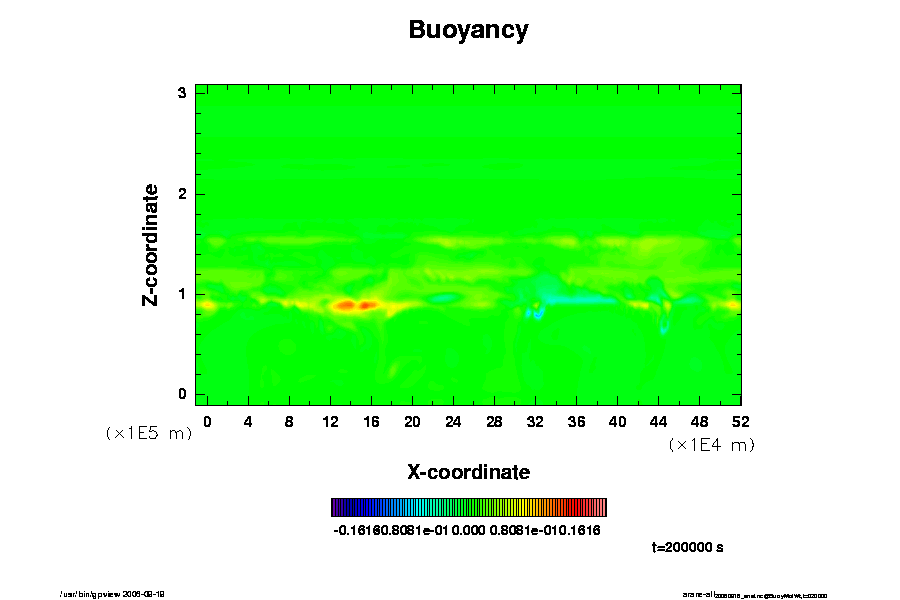

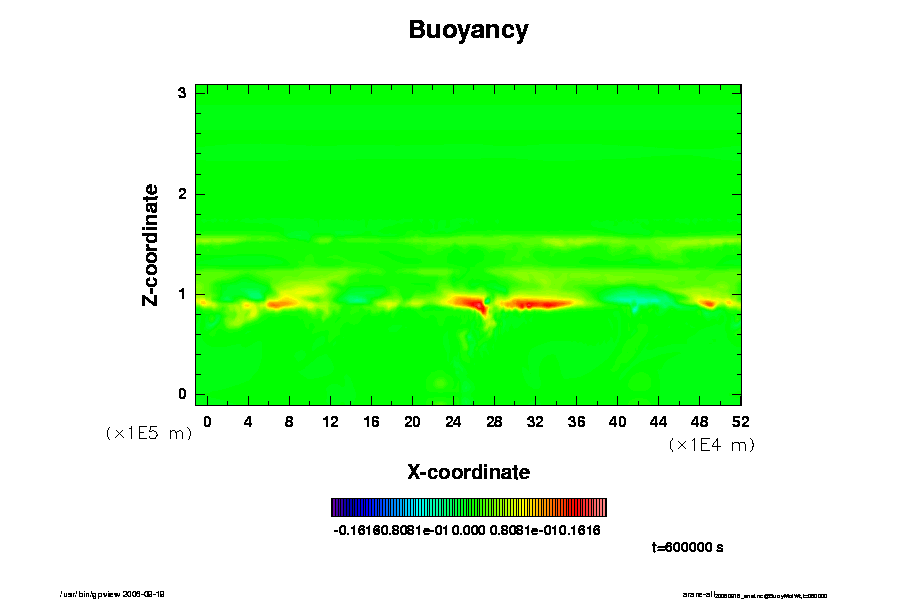

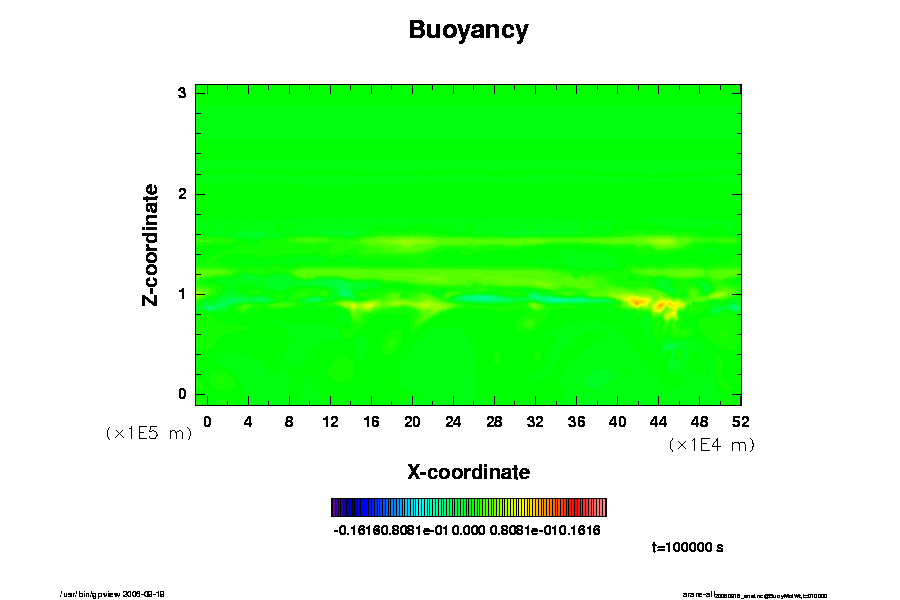

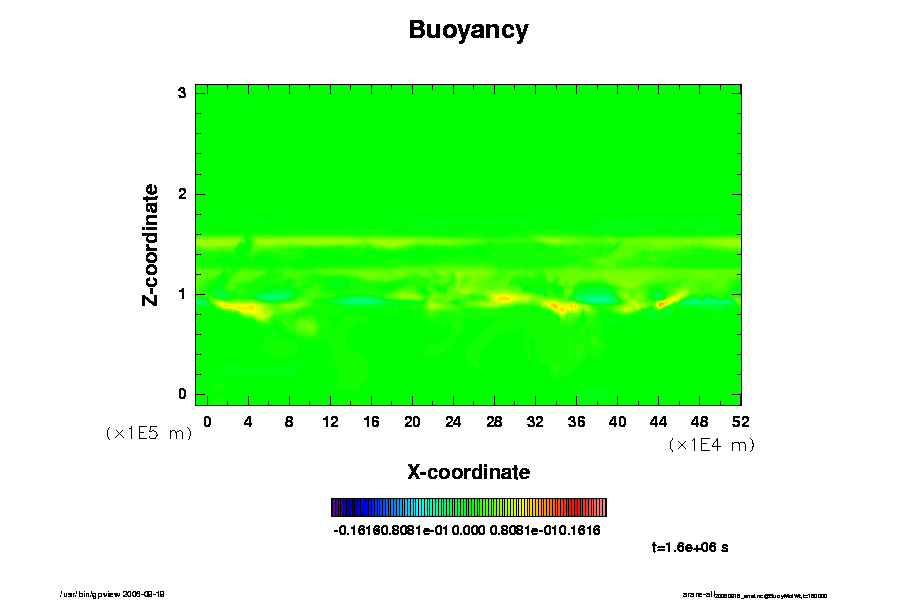

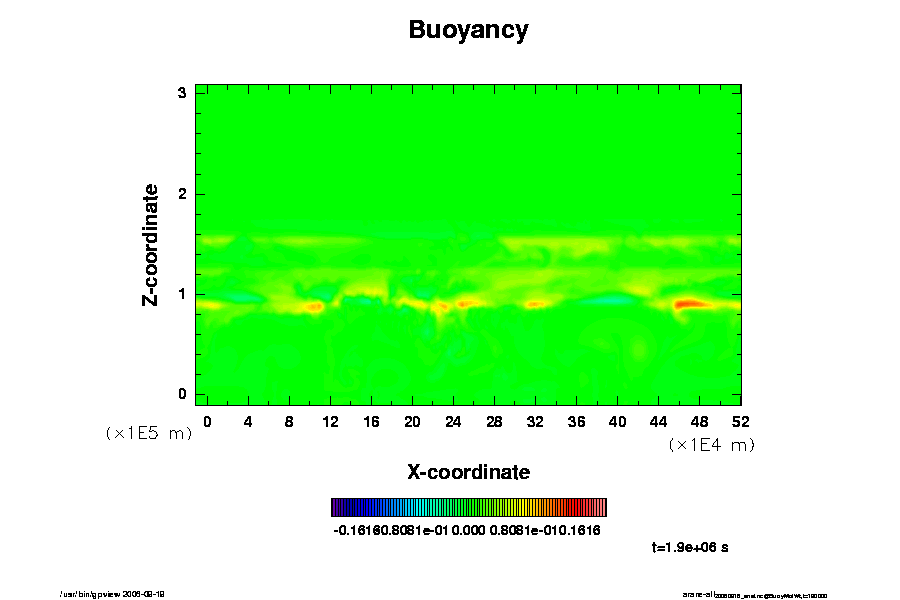

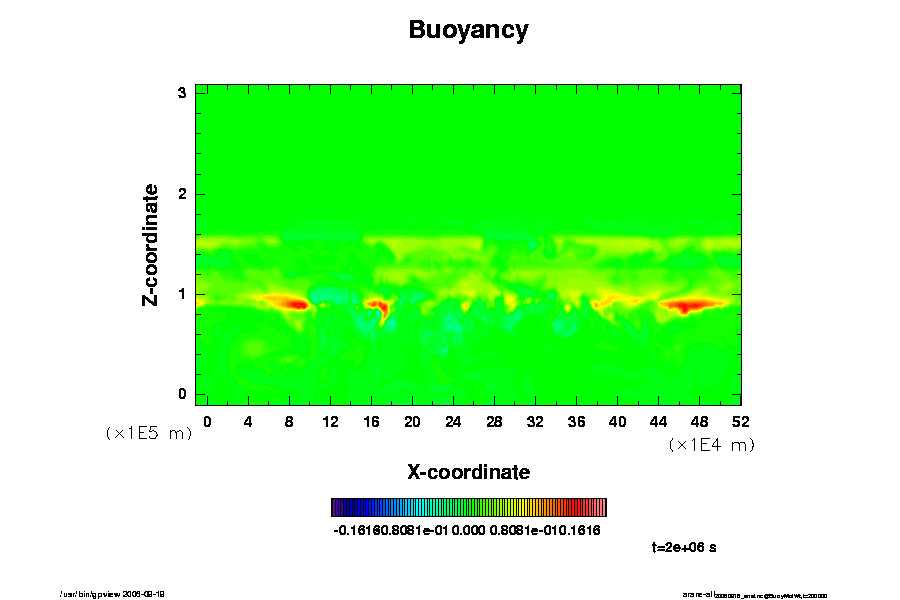

浮力. 分子量効果

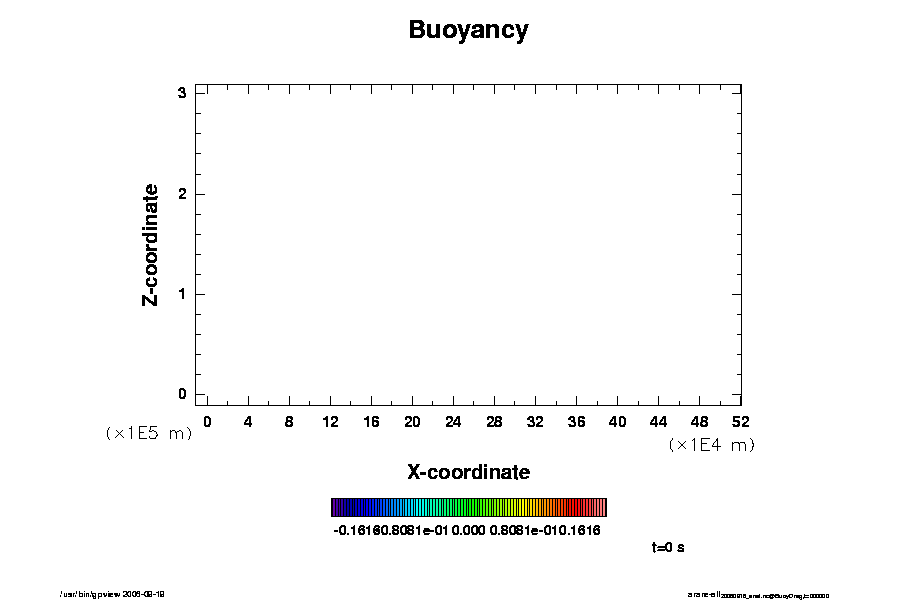

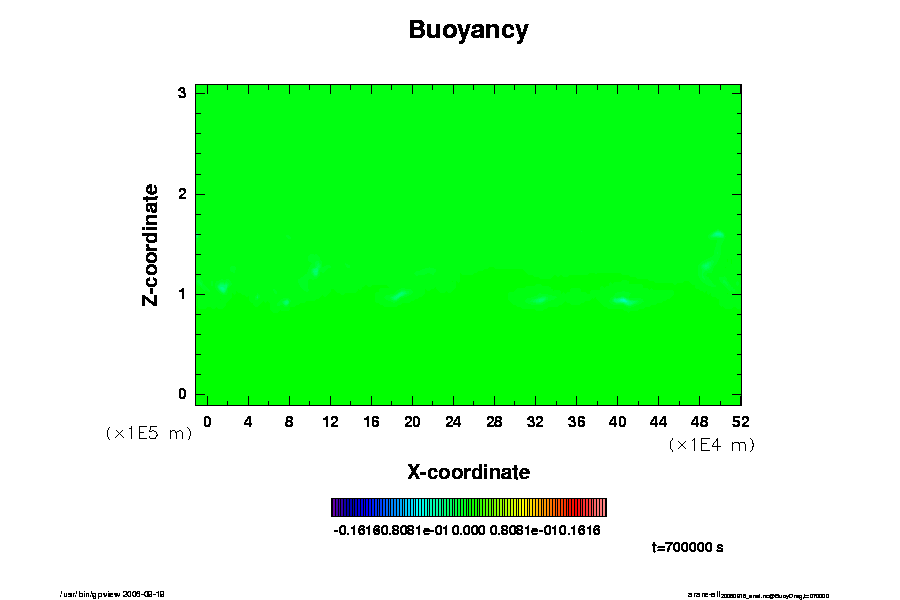

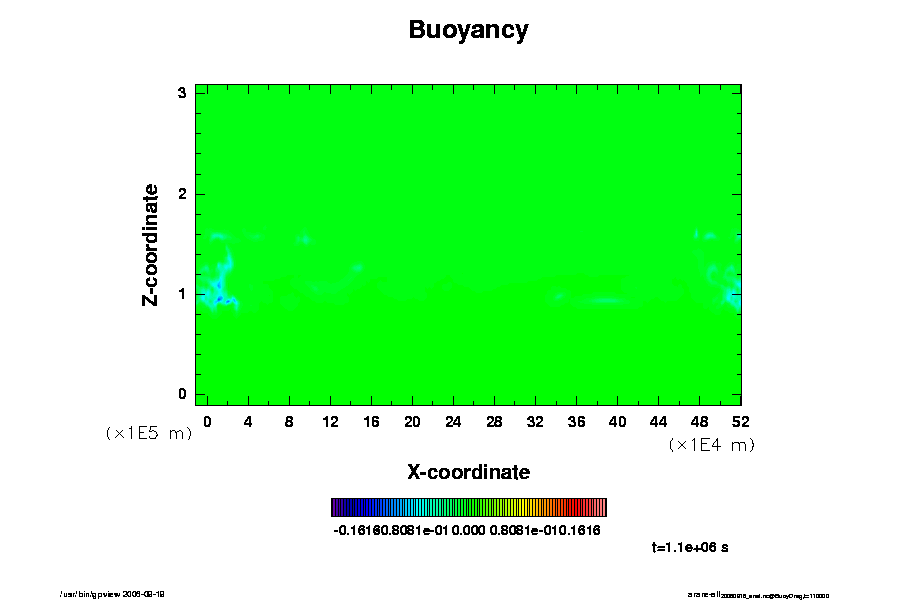

浮力. 凝縮物による引きづりの効果

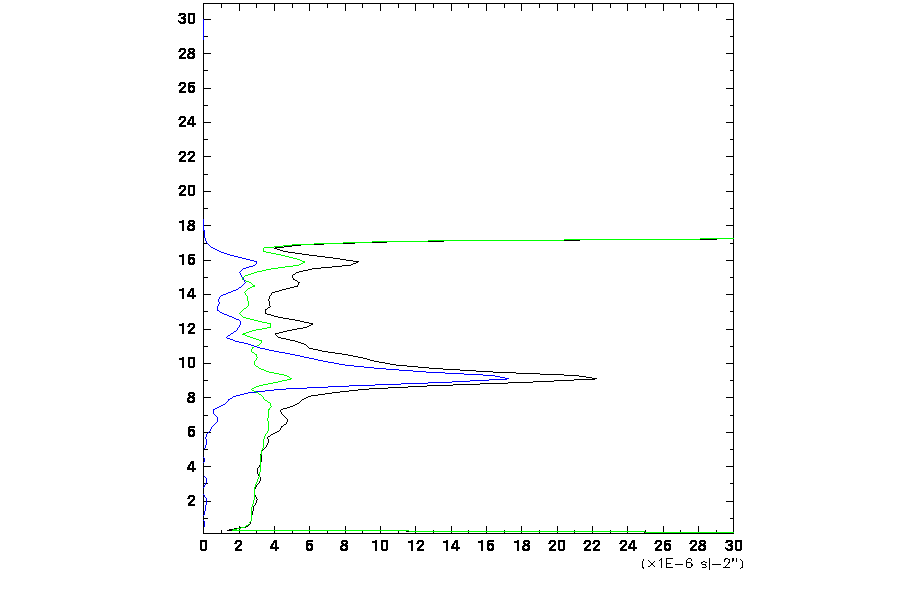

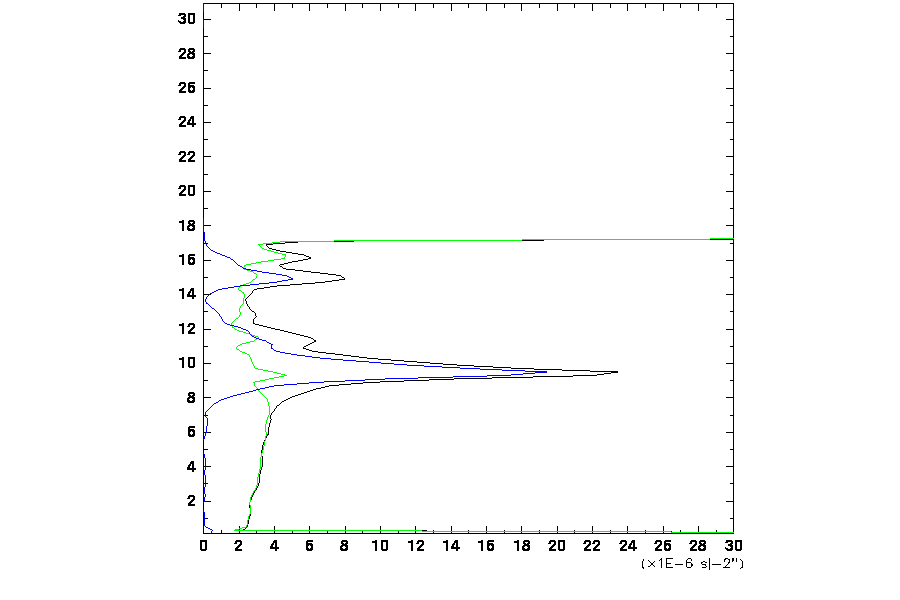

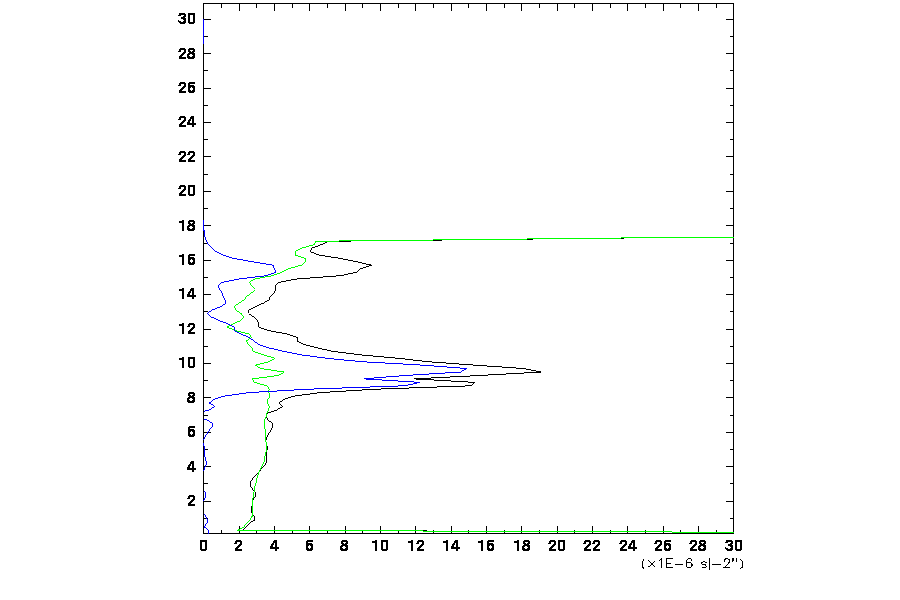

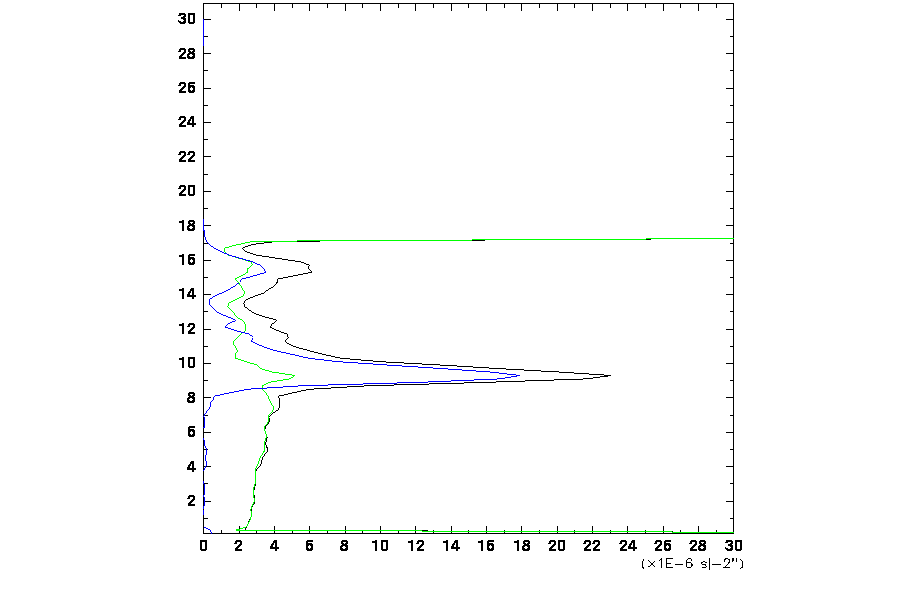

安定度の水平平均
