7.2 描画領域の変更

前章までの例では, 用紙の形は長方形なのに, そこに最大内接する正方形の領域をとって [0,1]×[0,1] のV-座標系を考え, その中だけに図を描いてきました. これに対して, 紙一杯に図を描く例が次のプログラム LAY2 です. 物理的な描画範囲一杯に作画したい時は, SGLSET ルーチンを用いてレイアウトに関する論理型内部変数 'LFULL' を .TRUE. にします. 長辺がV-座標系で[0,1]となりますから, ここではビューポートを (0.15,0.95,0.15,0.65) として物理的な作画範囲に納まるようにとっています. この範囲は出力装置によって異なりますので, プログラムによっては出力する際にエラーを起こす可能性もあります. 御注意下さい.


      PROGRAM LAY2

      PARAMETER( NMAX=401, XMIN=1600, XMAX=2000 )
      REAL X(NMAX), Y(NMAX)

*- データ --
      Y0 = 0.5
      DO 10 N=1,NMAX
        X(N) = XMIN + (XMAX-XMIN)*(N-1)/(NMAX-1)
        Y(N) = 5.*Y0 + 10.
        Y0   = 3.7*Y0*(1.-Y0)
   10 CONTINUE

*- グラフ --
      WRITE(*,*) ' WORKSTATION ID (I)  ? ;'
      CALL SGPWSN
      READ (*,*) IWS

      CALL GROPN( IWS )
      CALL SGLSET( 'LFULL', .TRUE. )
      CALL GRFRM

      CALL GRSWND( XMIN, XMAX,  11.0, 15.0 )
      CALL GRSVPT( 0.15, 0.95,  0.15, 0.65 )
      CALL USPFIT
      CALL GRSTRF

      CALL USSTTL( 'TIME', 'YEAR', 'TEMPERATURE', 'DEG' )
      CALL USDAXS

      CALL UULIN( NMAX, X, Y )

      CALL GRCLS

      END

PROGRAM LAY2

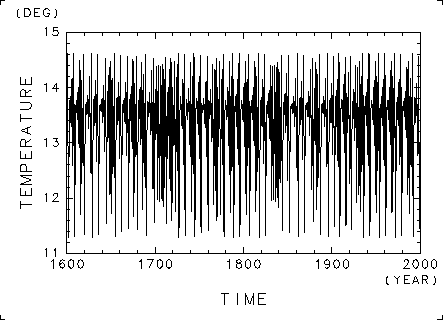

$\resizebox{10cm}{!}{\includegraphics{layout/lay2.eps}}$

lay2.f: frame1
