8.2 右も左も日付軸

これまで, 同じ座標軸作画ルーチンを呼んでも, 下側と左側にはラベルを描き, 上側と右側は目盛だけでラベルは描きませんでした. 左右両方に異なったラベルの座標軸を描きたい時にはどうすれば良いのでしょう(uxyz6).

座標軸のラベルを描くか描かないかは, UZPACK の管理する内部変数によって制御されています. この例のように, 右側の座標軸に関しては 'uzlset' ルーチンで 'LABELYR' という内部変数を .true. にすることによって, 右側の座標軸についてもラベルが描けます. 左側は 'LABELYL', x軸の上と下はそれぞれ, 'LABELXT', 'LABELXB' によって制御されています.

# uxyz6.rb


require "narray"
require "numru/dcl"
include NumRu
include Math


id0 = 19911201
nd = 720


#-- graph ---
iws = (ARGV[0] || (puts ' WORKSTATION ID (I)  ? ;'; DCL::sgpwsn; gets)).to_i
DCL::gropn iws

DCL::uzfact(0.8)
DCL::grfrm

DCL::grswnd(-180.0, 180.0, nd, 0.0)
DCL::grsvpt(0.2, 0.8, 0.2, 0.8)
DCL::grstrn(1)
DCL::grstrf

DCL::uxaxdv('B', 10.0, 60.0)
DCL::uxaxdv('T', 10.0, 60.0)
DCL::uxsttl('B', 'LONGITUDE', 0.0)

DCL::ucyacl('L', id0, nd)

DCL::uzlset('LABELYR', true)
DCL::uyaxdv('R', 20.0, 100.0)
DCL::uziset('IROTCYR', -1)
DCL::uysttl('R', 'DAY NUMBER', 0.0)

DCL::uxmttl('T', 'UXAXDV/UCYACL', 0.0)

DCL::grcls

program uxyz6

$\resizebox{10cm}{!}{\includegraphics{uxyz2/uxyz6.eps}}$

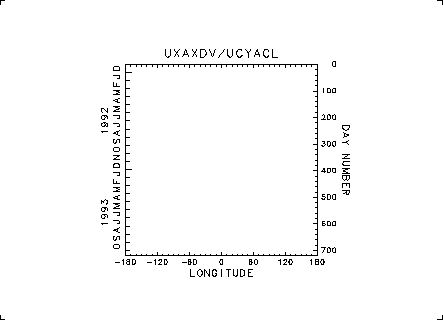

uxyz6.rb: frame1

右側の座標軸は uyaxdv によって描きました. 13行めで uymin が rnd(=720), uymax が 0.0 とウインドウを指定したので, ラベルの値が上から下に増えています. また, uziset ルーチンで内部変数 'IROTCYR' を-1にしたので, uysttl で描いた 'DAY NUMBER' という座標軸のタイトルも180度回転しています. この回転角の値は, 90度を単位とする整数値で指定します.

左側の座標軸は ucyacl ルーチンで描いたのですが, この例からわかるように, 日数のラベルが描けないような場合には,適当に判断して月と年の目盛だけが描かれます. なお, ucxacl/ucyacl の下位ルーチンを呼ぶことによって, 日, 月, 年の座標軸を別々に描くこともできます.

なお, この例では10行めでuzfact を呼んで, 文字や目盛のサイズを全体的に小さく(デフォルトの0.8倍)して座標軸を描いています.
