次のプログラム STEP1 では, UULIN サブルーチンを用いて4種類
の折れ線を一枚の図に重ね書きしてみましょう. まず, USSPNTルーチン
を4回呼んで X と Y0, Y1, Y2, Y3 のデータ
のなかから x と y の最大値と最小値を見つけ, 「おまかせ」で正規化変
換を確定して, 座標軸も描きます.
さて, 折れ線の描画ですが, 折れ線には, 線種と線の太さの2つの属性があり
ます. UUSLNT と UUSLNI のサブルーチンでこれらの属性を変更
でき, UULIN ルーチンで折れ線を描きます. 属性を陽に変更しなければ,
それぞれの初期値(デフォルト)がそのまま使われます.

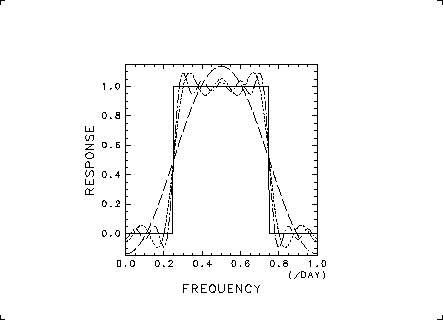

このプログラム例では, まず初期値のまま (X,Y0) の折れ線を描き, 次 に少し線を太くして, 破線で (X,Y1) を, 点線で (X,Y2) を, そ して1点鎖線で (X,Y3) を描いています.
N (整数型) データ数. X, Y (実数型) 折れ線を結ぶ点の(x,y)座標値 を与える配列.
ITYPE (整数型) 折れ線の線種. 1:実線, 2:破線, 3:点線, 4:1点鎖線. (初期値は1)
INDEX (整数型) 折れ線の太さ. 1から大きくなるにつれて太くなる. (初期値は1)
これらは, 個々のルーチンで属性を決めてから UULIN で折れ線を描く, 「根回し型」のルーチン群です. これに対して, ひとつのサブルーチンで属性 も同時に指定して折れ線を描く, 「上意下達型」のルーチン UULINZ も 用意されています. 好みの方を使って下さい.
step1.f: frame1
PROGRAM STEP1
PARAMETER( NMAX=201, IMAX=5 )
REAL X(NMAX), Y0(NMAX), Y1(NMAX), Y2(NMAX), Y3(NMAX), A(IMAX)
*- データ --
PI = 3.14159
DO 10 I=1,IMAX
II = 2*I - 1
A(I) = (-1)**I *2./(II*PI)
10 CONTINUE
DO 20 N=1,NMAX
X(N) = 1.*(N-1)/(NMAX-1)
T = 2.*PI*X(N)
IF(T.LT.PI/2. .OR. T.GE.PI*3./2.) THEN
Y0(N) = 0.
ELSE
Y0(N) = 1.
END IF
Y1(N) = 0.5 + A(1)*COS(T)
Y2(N) = 0.5
Y3(N) = 0.5
DO 30 I=1,IMAX
II = 2*I - 1
IF(I .LE. 3) Y2(N) = Y2(N) + A(I)*COS(II*T)
Y3(N) = Y3(N) + A(I)*COS(II*T)
30 CONTINUE
20 CONTINUE
*- グラフ --
WRITE(*,*) ' WORKSTATION ID (I) ? ;'
CALL SGPWSN
READ (*,*) IWS
CALL GROPN( IWS )
CALL GRFRM
CALL USSPNT( NMAX, X, Y0 )
CALL USSPNT( NMAX, X, Y1 )
CALL USSPNT( NMAX, X, Y2 )
CALL USSPNT( NMAX, X, Y3 )
CALL USPFIT
CALL GRSTRF
CALL USSTTL( 'FREQUENCY', '/DAY', 'RESPONSE', '' )
CALL USDAXS
CALL UULIN( NMAX, X, Y0 )
CALL UUSLNT( 2 )
CALL UUSLNI( 3 )
CALL UULIN( NMAX, X, Y1 )
CALL UUSLNT( 3 )
CALL UULIN( NMAX, X, Y2 )
CALL UUSLNT( 4 )
CALL UULIN( NMAX, X, Y3 )
CALL GRCLS
END
