[ IGModel-SW 正二十面体格子全球浅水モデルを用いた Williamson et al. (1992) の標準実験結果]

テストケース 5: 孤立した山岳を越える帯状流

計算設定

詳細は NAMELIST ファイル を参照のこと.

計算結果


初期値 (t=0)

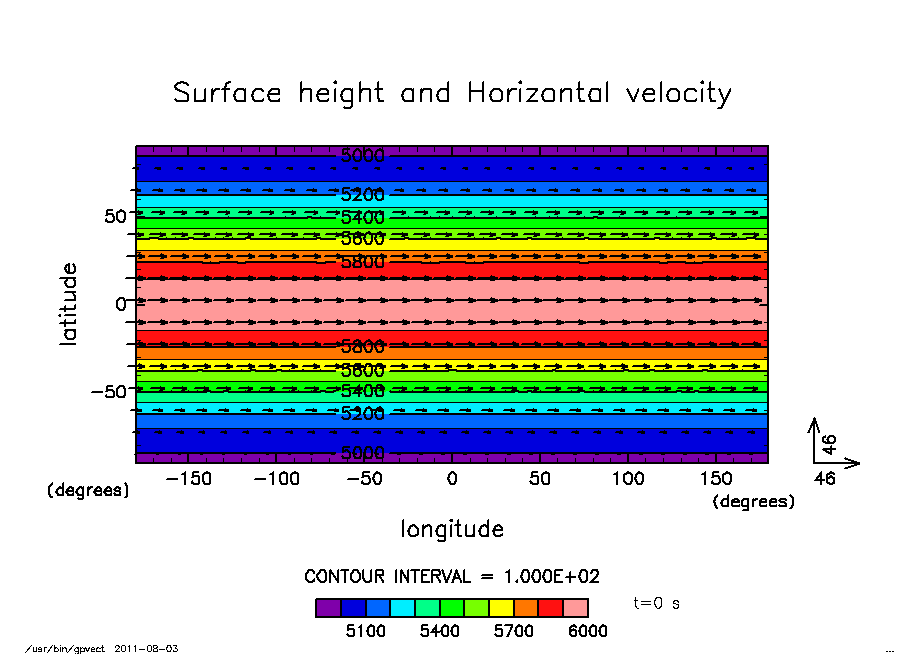

流体の表面高度と水平速度分布


南北速度分布


下部境界の地形の高度場

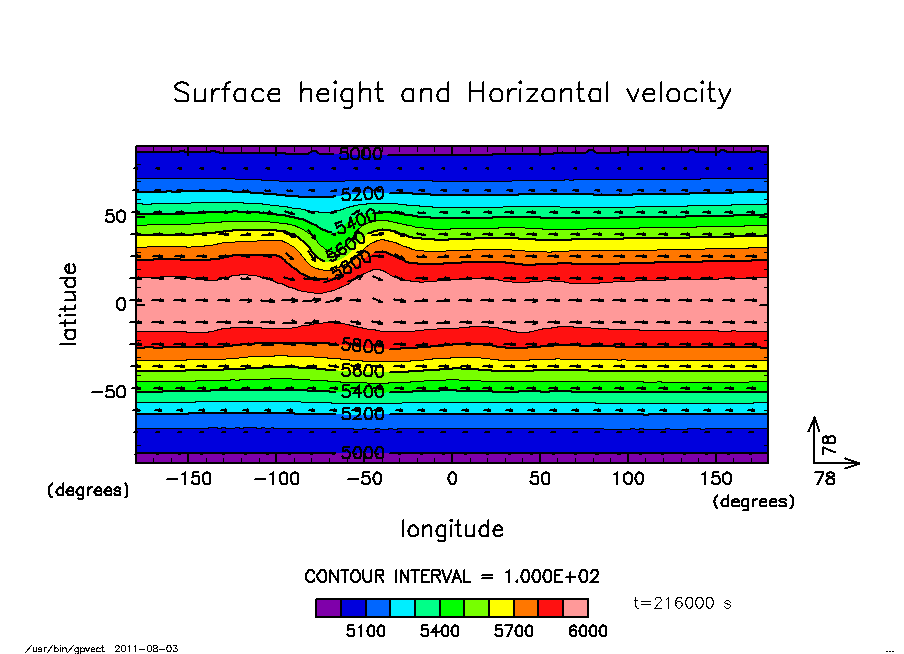

約 2.5 日後 (t=216000 sec)



流体の表面高度と水平速度分布

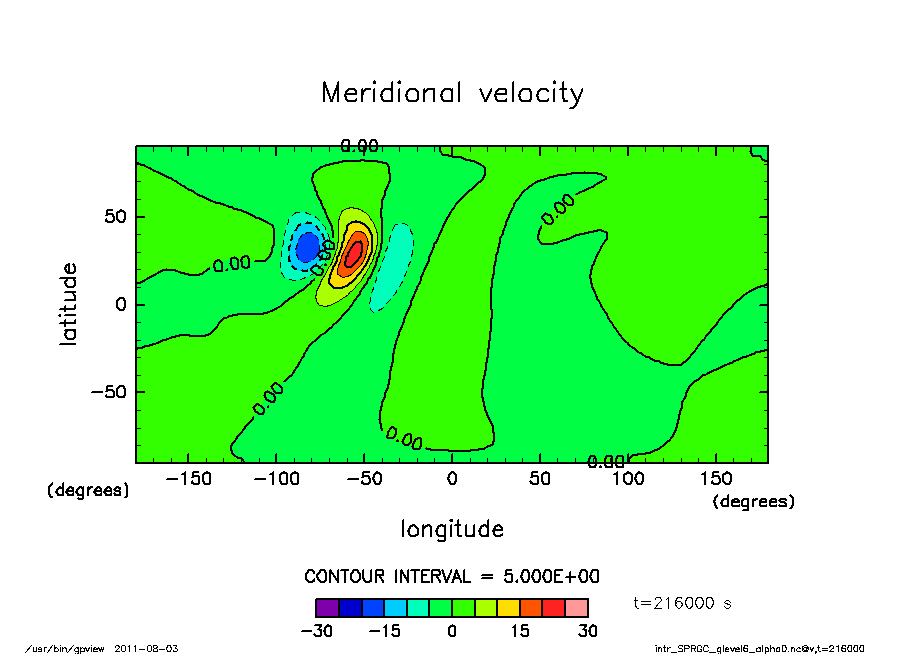

南北速度分布



約 5 日後 (t=432000 sec)

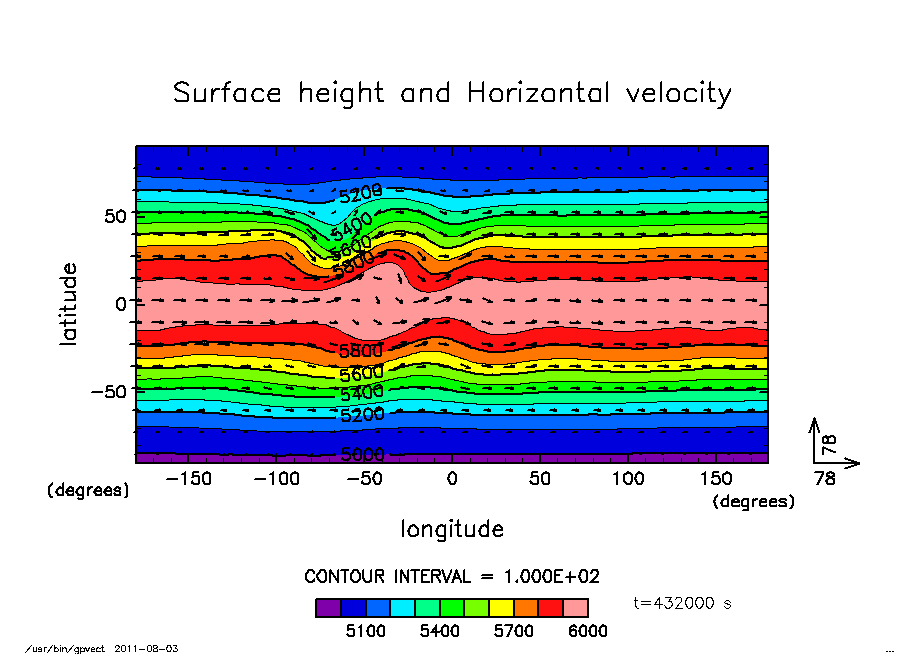

流体の表面高度と水平速度分布

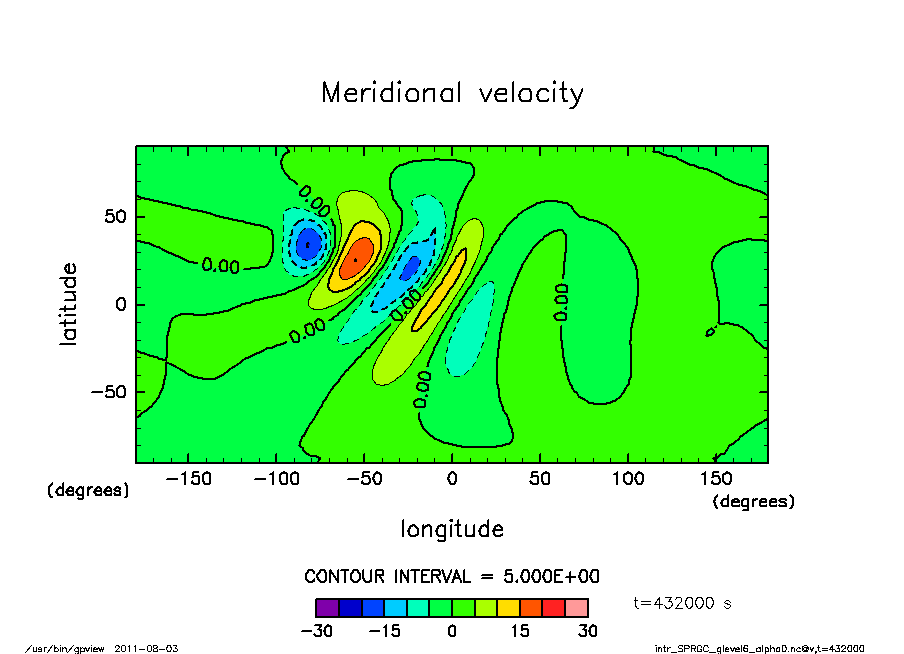

南北速度分布



約 7.5 日後 (t=648000 sec)



流体の表面高度と水平速度分布

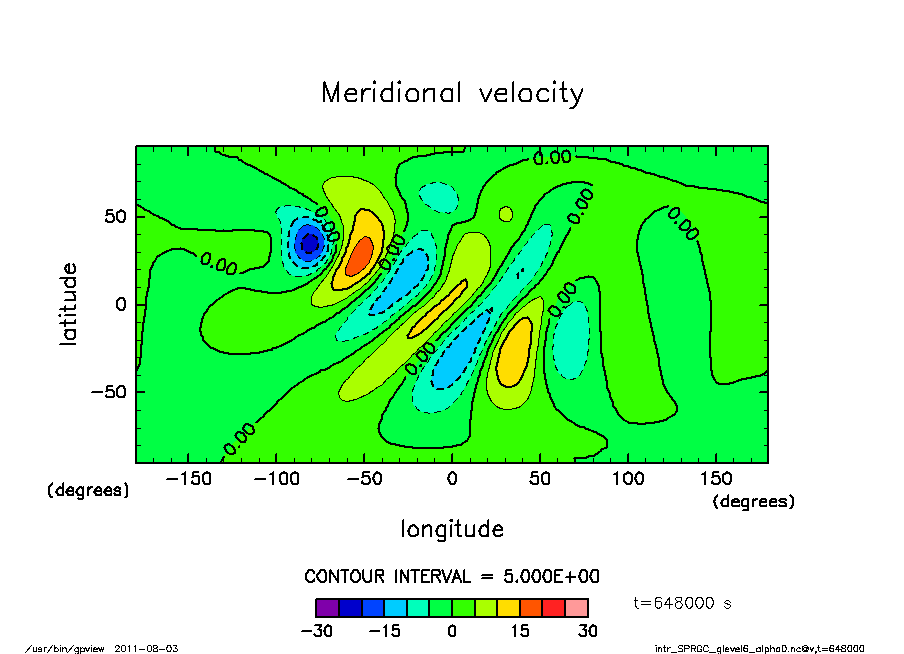

南北速度分布



約 10 日後 (t=864000 sec)

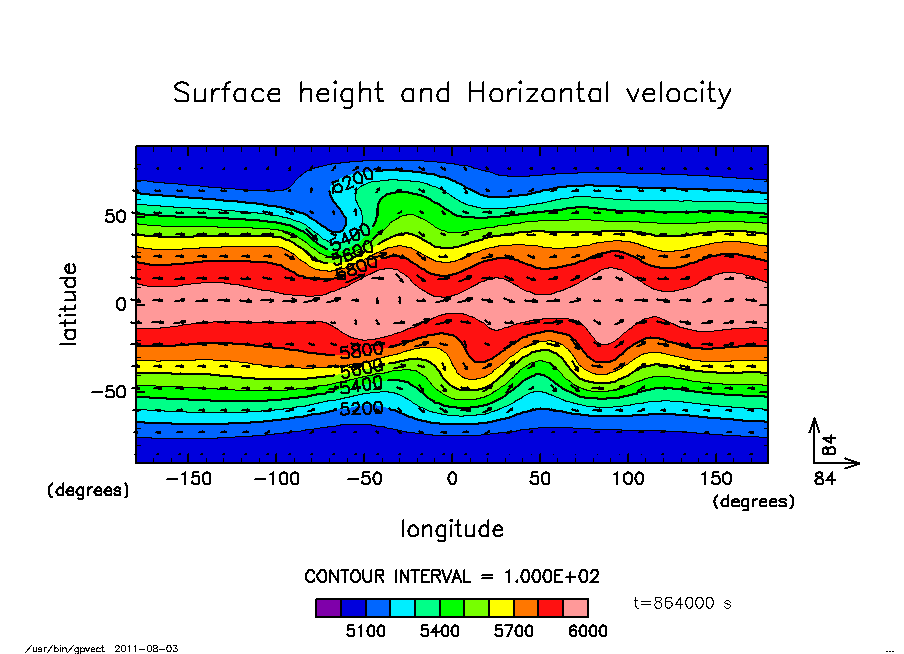

流体の表面高度と水平速度分布

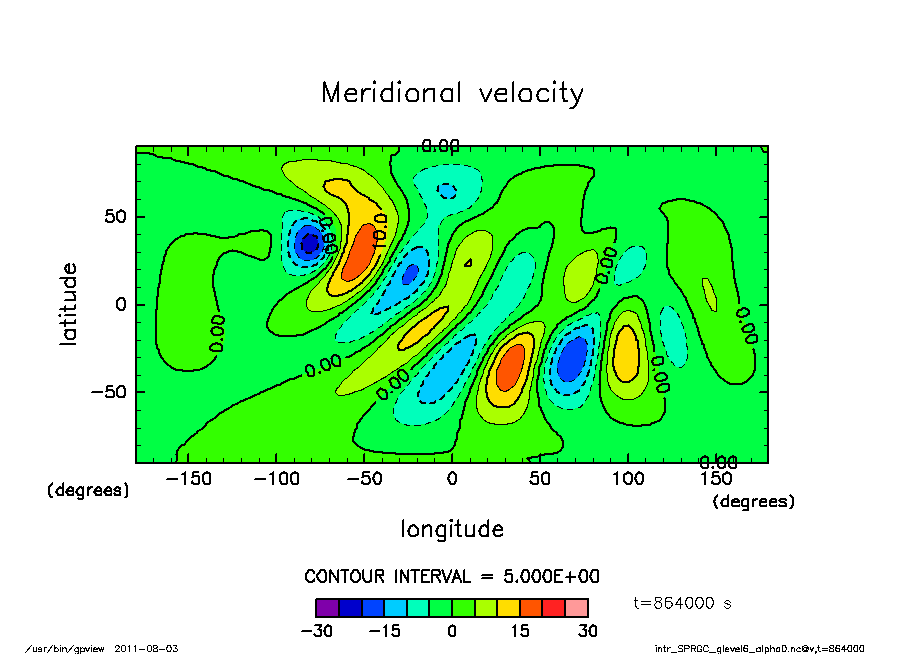

南北速度分布



約 12.5 日後 (t=1080000 sec)

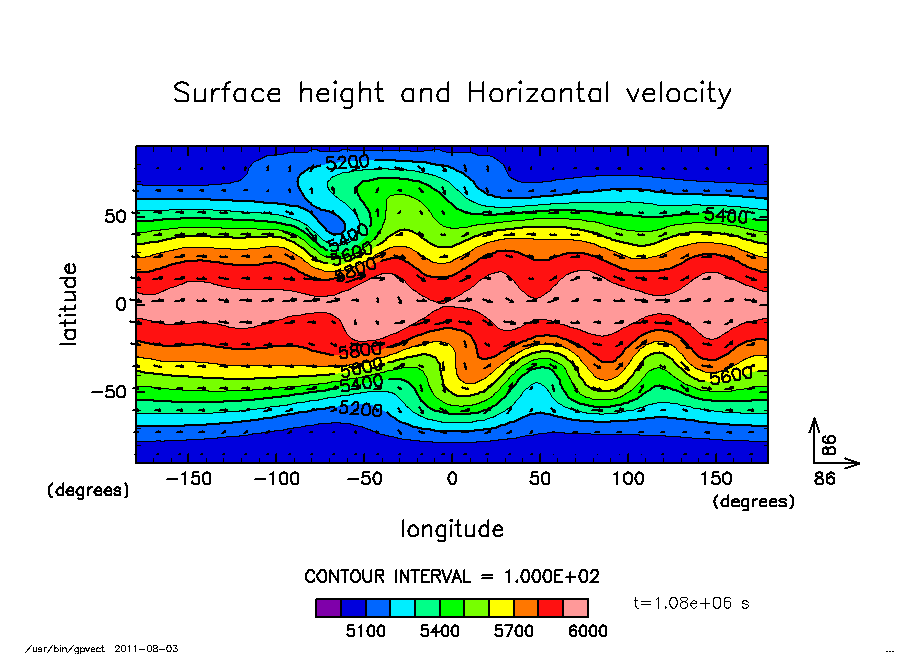

流体の表面高度と水平速度分布

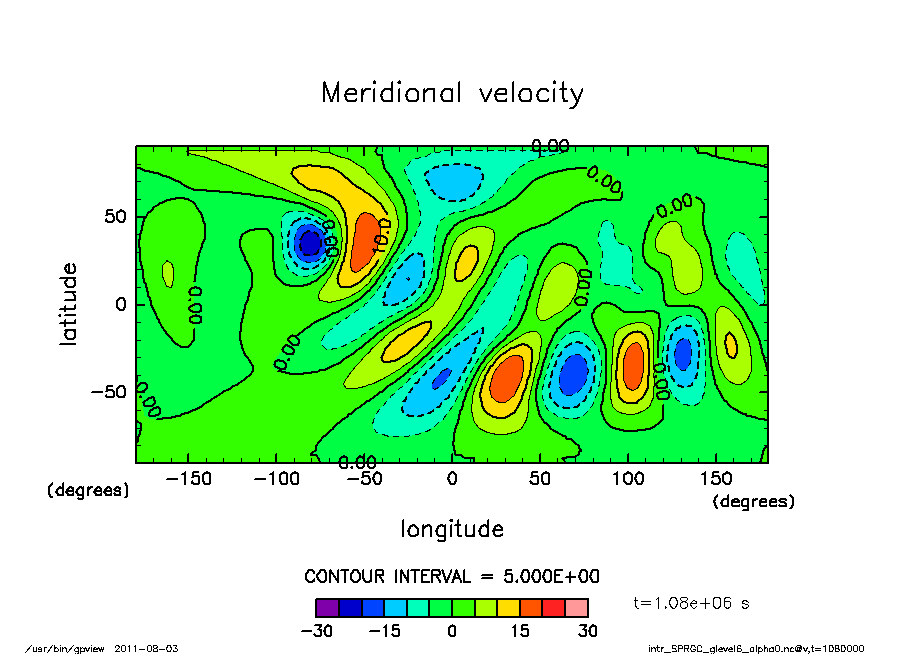

南北速度分布



約 15 日後 (t=1291680 sec)



流体の表面高度と水平速度分布

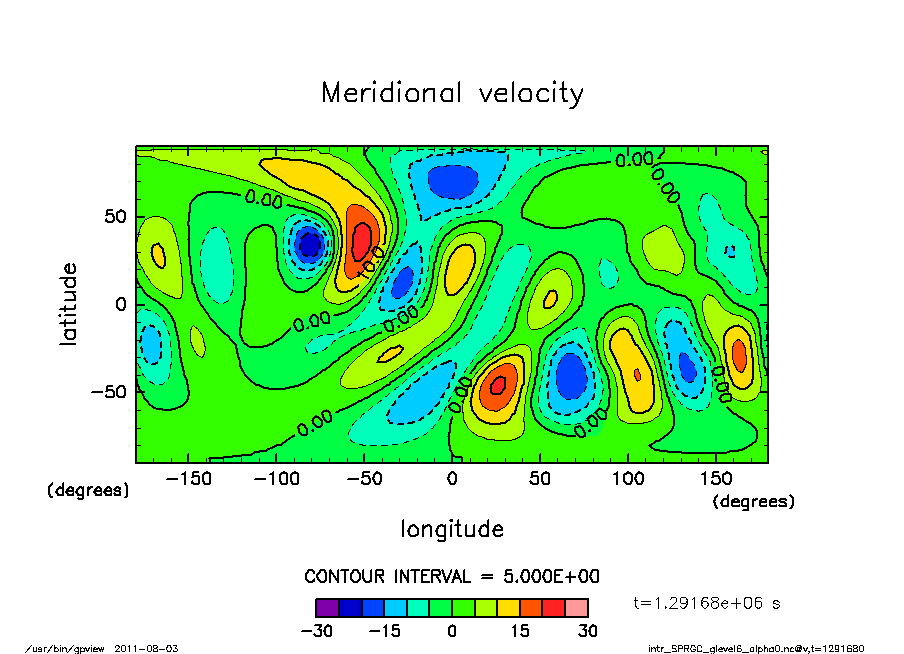

南北速度分布



保存量の時間変化

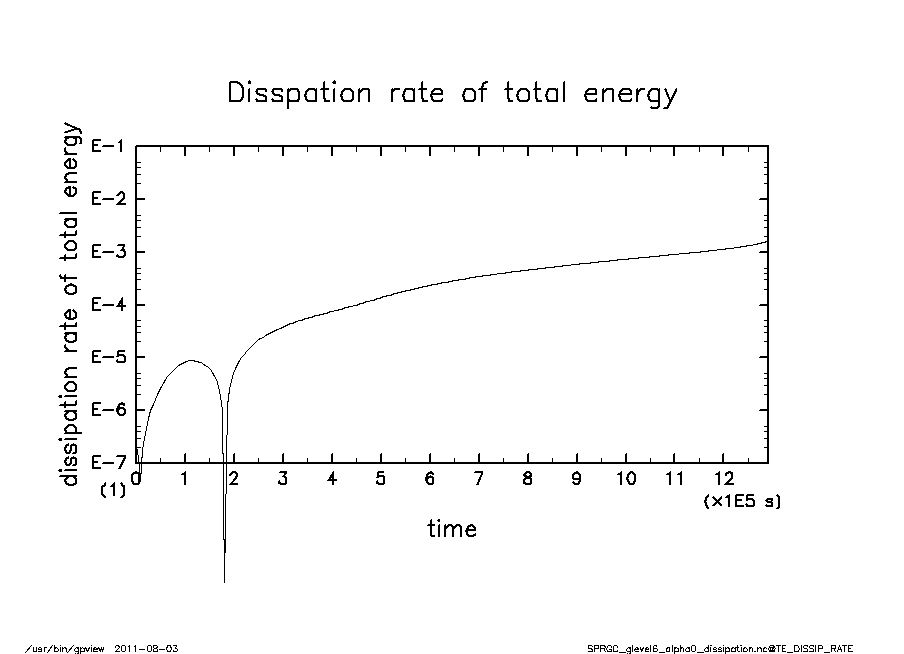

全エネルギーの散逸率の時間変化( |TE-TE0|/TE0 )

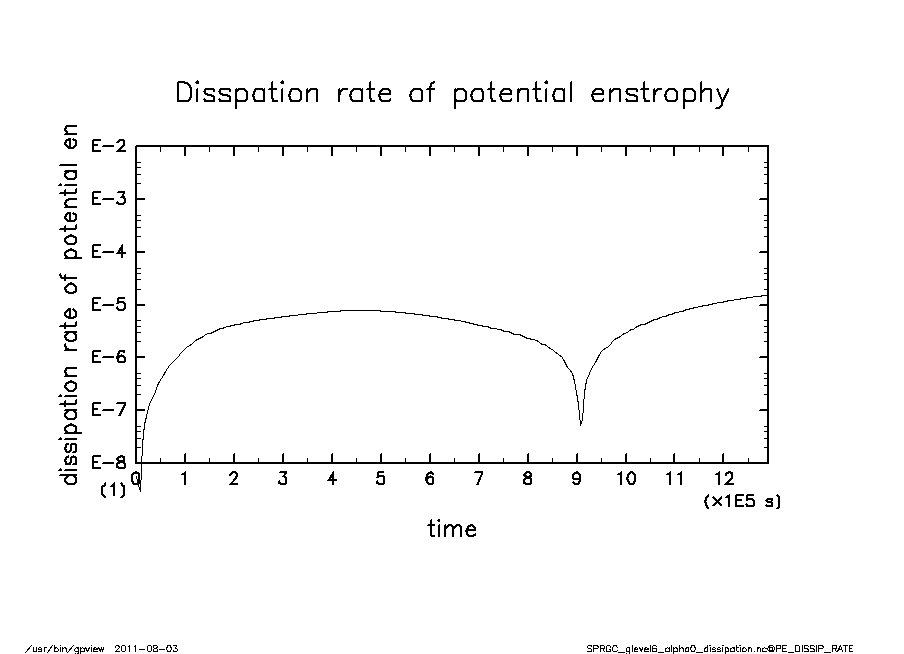

ポテンシャルエンストロフィーの散逸率時間変化( |PE-PE0|/PE0 )
