赤外放射を仮定した計算

金星雲層内における対流の数値実験 において, 境界での熱フラックスをゼロとし, 簡単な赤外放射分布を与えた場合の計算例.

計算設定

ソースコード

netCDF / 描画スクリプト

figure

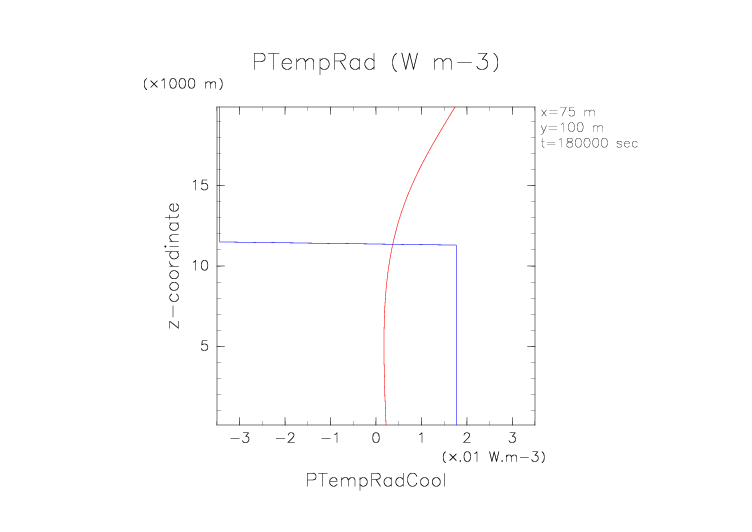

放射強制分布. 赤線が太陽放射加熱率, 青線が赤外放射を想定した加熱率.

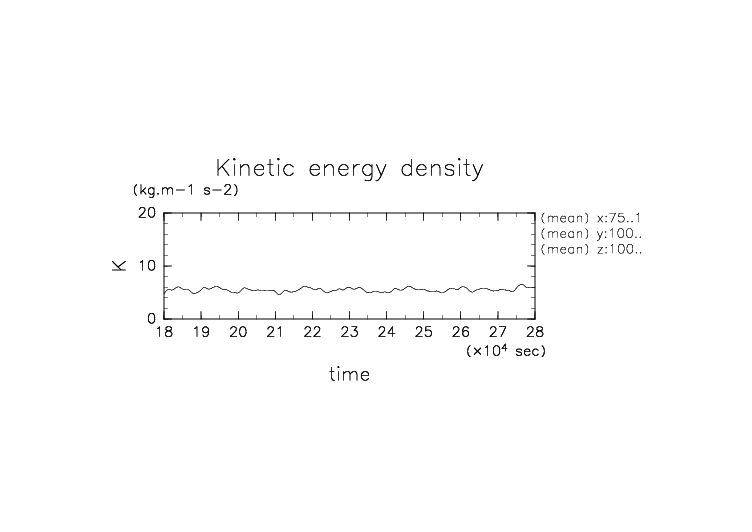

運動エネルギー密度 (t=180000-280000)

t = 180000 sec における水平速度分布

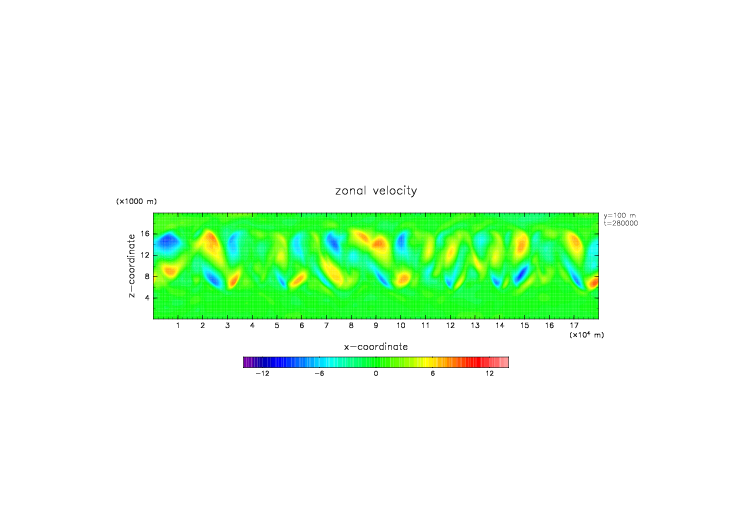

t = 280000 sec における水平速度分布

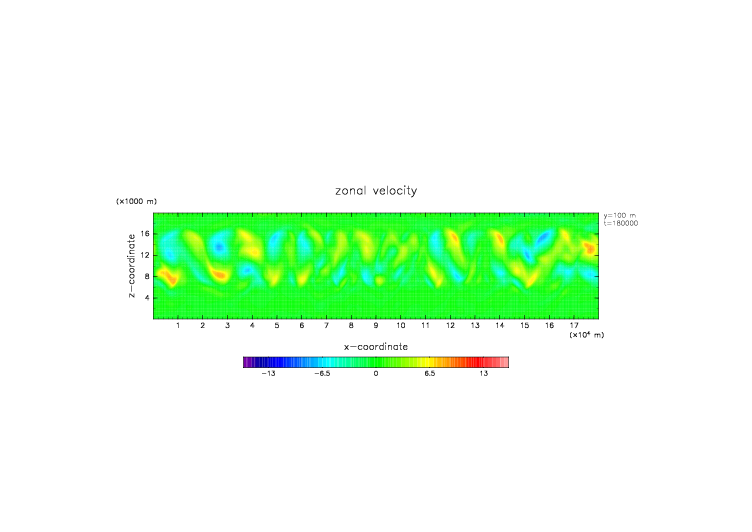

t = 180000 sec における鉛直速度分布

t = 266400 sec における鉛直速度分布

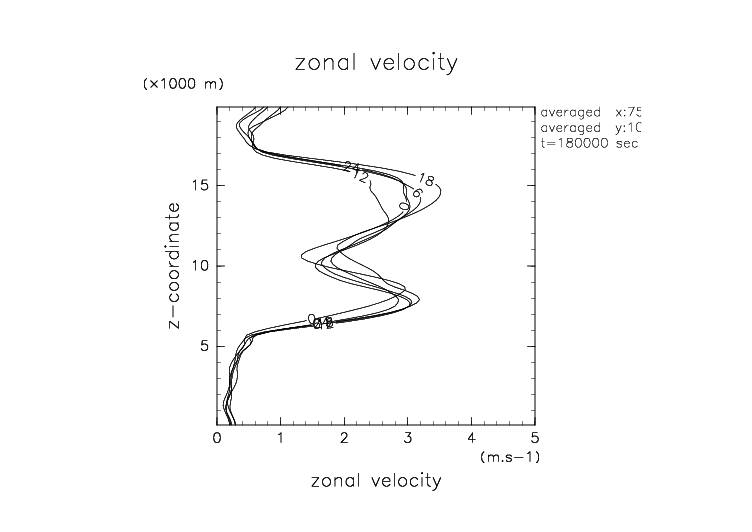

水平速度の 2 乗平均 (t = 180000 sec から 6 時間毎)

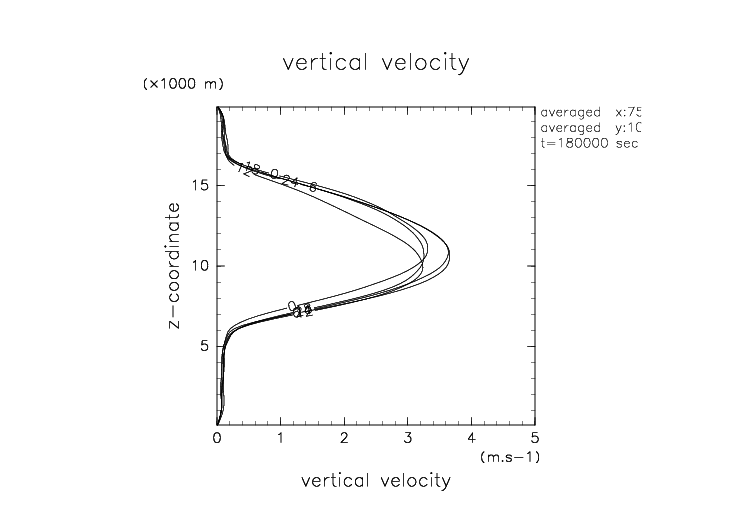

鉛直速度の 2 乗平均 (t = 180000 sec から 6 時間毎)

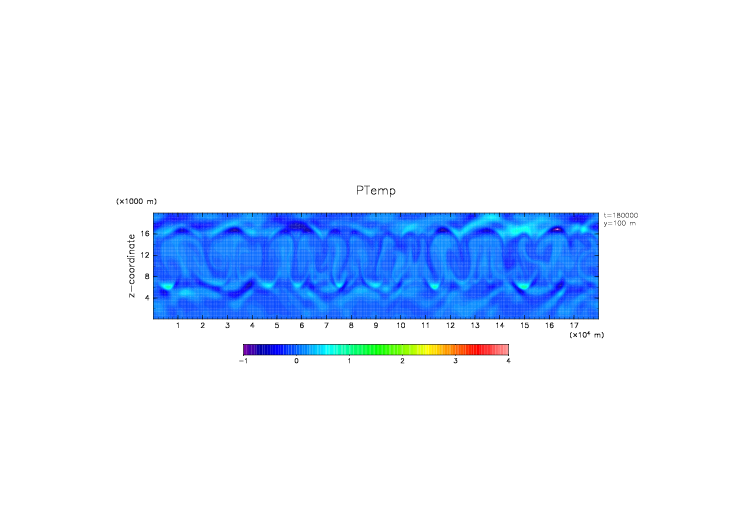

t = 180000 sec における温位偏差

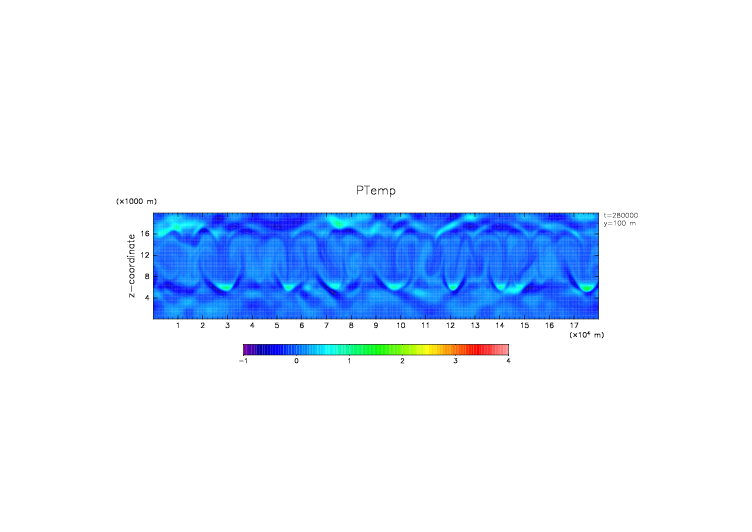

t = 280000 sec における温位偏差

運動エネルギーのパワースペクトル

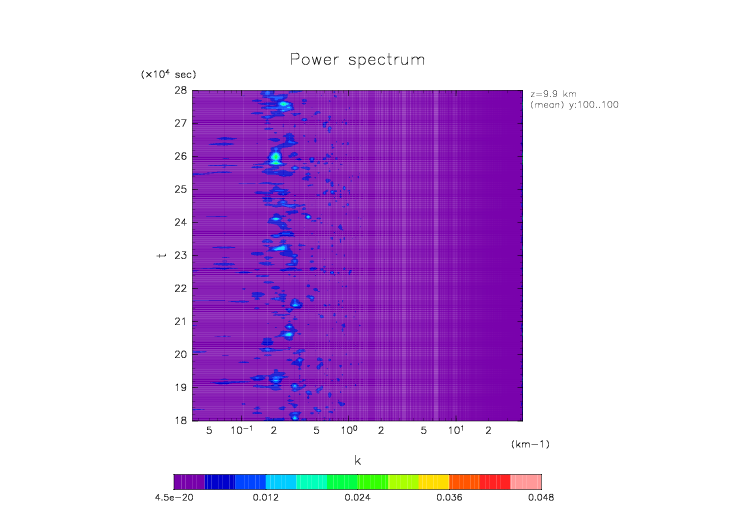

温位のパワースペクトル

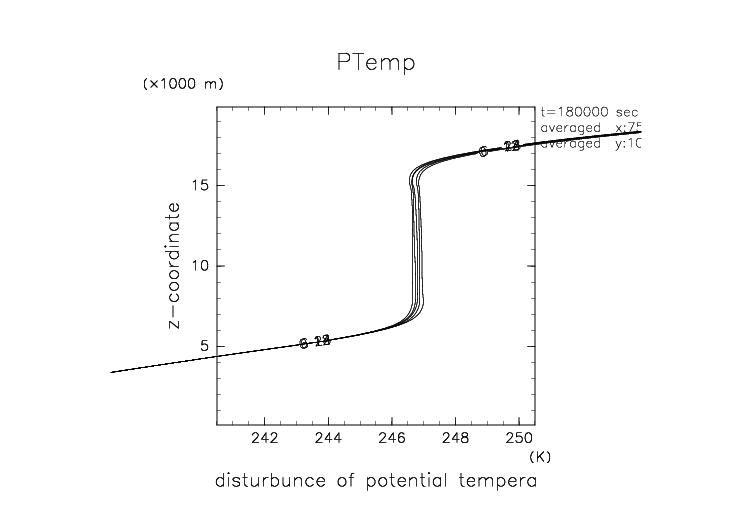

基本場の温位の時間変化 (t = 180000 sec から 6 時間毎)

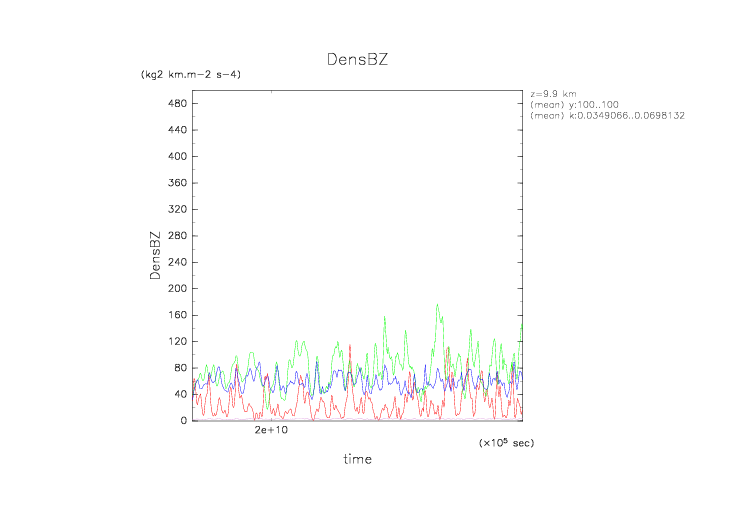

t = 180000-280000 sec における運動エネルギーの波数帯別パワースペクトル (赤線:'k'=>0.03490658..0.06981317, 緑線:'k'=>0.1047198..0.3141593, 青線:'k'=>0.3490658..1.500983, 紫線:'k'=>1.53589..41.853)

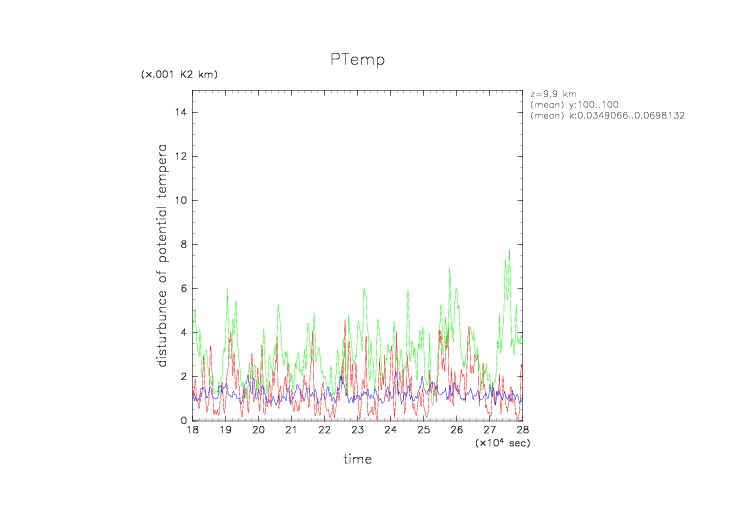

t = 180000-280000 sec における温位の波数帯別パワースペクトル (赤線:'k'=>0.03490658..0.06981317, 緑線:'k'=>0.1047198..0.3141593, 青線:'k'=>0.3490658..1.500983, 紫線:'k'=>1.53589..41.853)

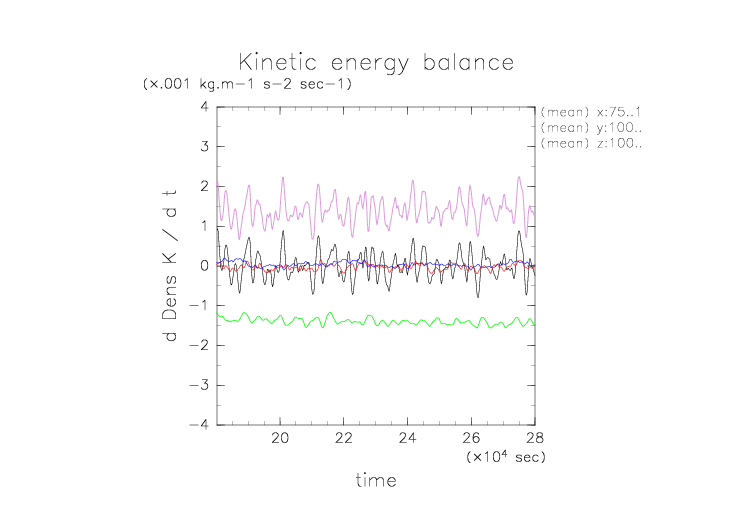

運動エネルギー方程式の各項の値

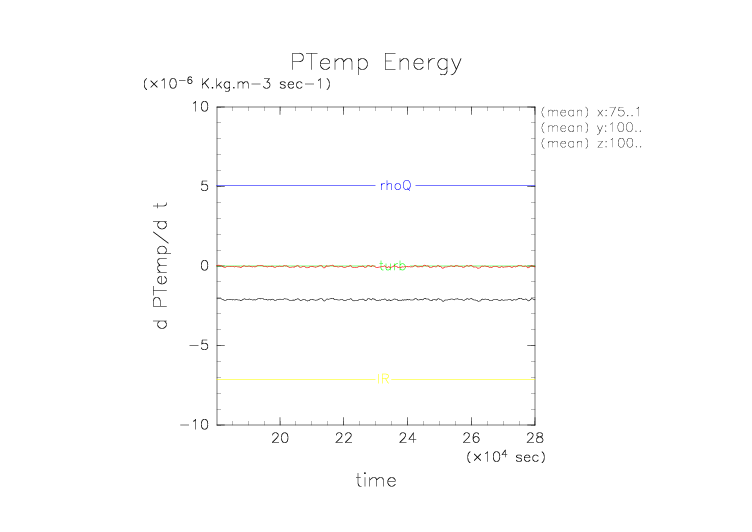

系内の熱エネルギーの総量の時間微分と各項の寄与
