deepconv/arare4 : 飽和蒸気圧の確認

計算の概要

arare4 にコーディングされた飽和蒸気圧式をプロットする.

Titens の式はコーディングしていないが, 地球の雲対流モデルで良く使われている式なので, 一緒にプロットすることにした.

利用した飽和蒸気圧の式

Antoine の式

log( P[mmHg] ) = A - B / C + T[℃]

  H2O(l) の場合: A = 7.9186968, B = 1636.909, C = 224.92
  NH3(s) の場合: A = 9.96382, B = 1617.907, C = 272.55

  出典: 化学便覧 改訂第 4 版

AMP 式

ln( P [dyn/cm^2 = 0.1 Pa] ) = A / T[K]**2 + B + C ln( T[K] ) + D T[K] + E T[K]**2

  H2O(l) の場合: A = -2313.0338, B = -164.03307, C = 38.053682, D = -0.13844344, E = 7.4465367e-5
  H2O(s) の場合: A = -5631.1206, B = -8.363602, C = 8.2312, D = -0.03861449, E = 2.77494e-5
  NH3(s) の場合: A = -4122.0, B = 41.67871, C = -1.8163, D = 0.0, E = 0.0

  出典: Briggs and Sacket (1989, Icarus)

Tetens の式

P[mbar] = 6.11 * 10 ** ( ( A * T[℃] ) / ( B + T[℃] ) )

  H2O(l) の場合: A = 7.5, B = 237.3
  H2O(s) の場合: A = 9.5, B = 265.3

  出典: 大気科学講座 2 「雲や降水を伴う大気」, 東京大学出版

備忘録

結果一覧

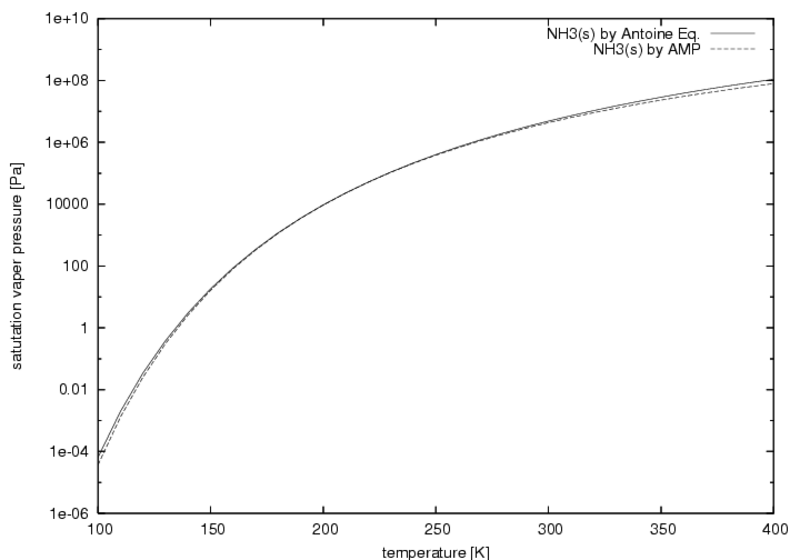

NH3(s) の飽和蒸気圧線. Antoine の式と AMP 式を利用.
どちらも概ね値は等しい.

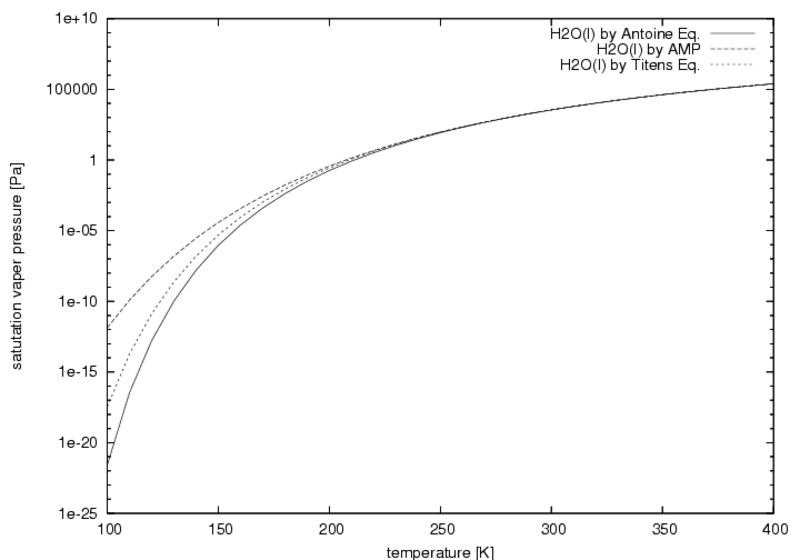

H2O(l)の飽和蒸気圧線.
Antoine の式, AMP 式, Titens の式を比較
100 K 程度の低温では, Antoine の式と AMP 式を用いた計算結果は 8 桁程度異なる

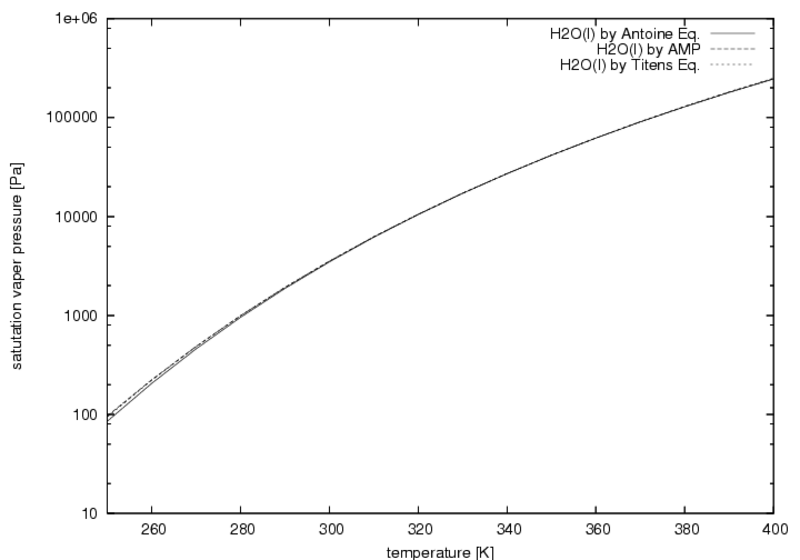

H2O(l)の飽和蒸気圧線の拡大図.
Antoine の式, AMP 式, Titens の式を比較
270 K 付近では, どの式も概ね同じ値となる.

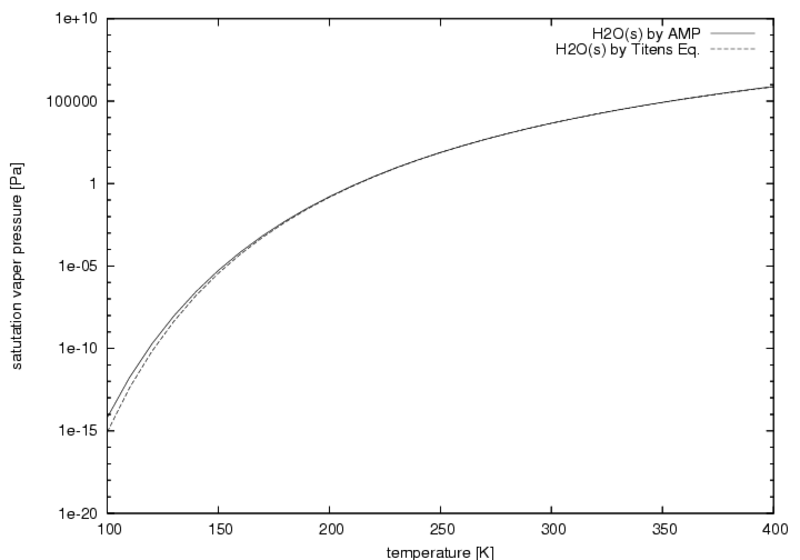

H2O(s)の飽和蒸気圧線.
AMP 式, Titens の式を比較
氷の場合では, 低温においても値は概ね一致する.

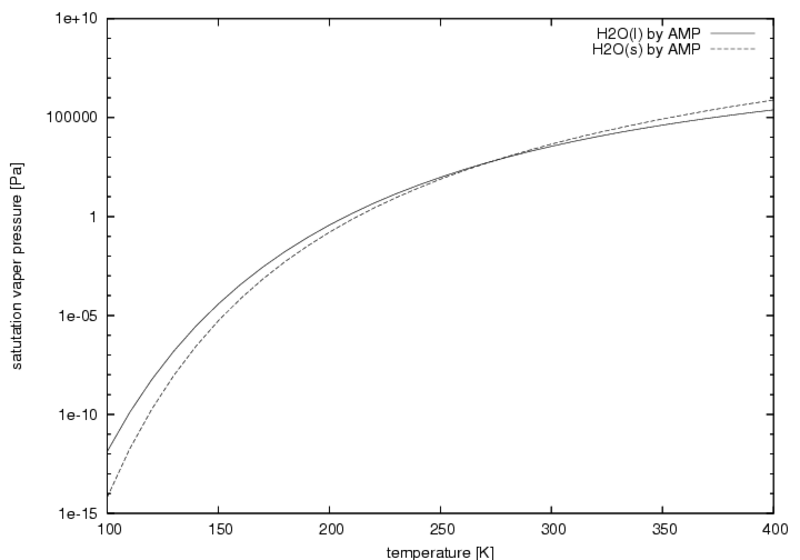

AMP 式を用いた H2O(l) と H2O(s) の飽和蒸気圧線.

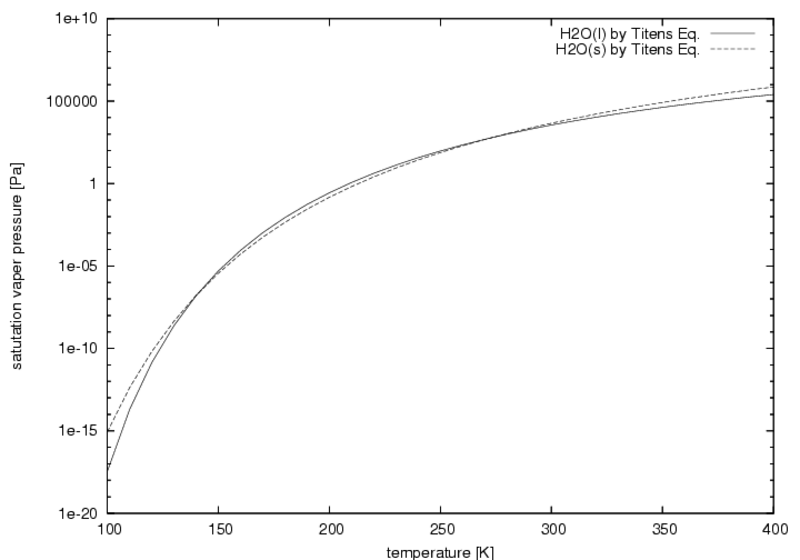

Titens の式を用いた H2O(l) と H2O(s) の飽和蒸気圧線.
150 K 付近において, H2O(l) と H2O(s) の飽和蒸気圧の大小関係が反転している.

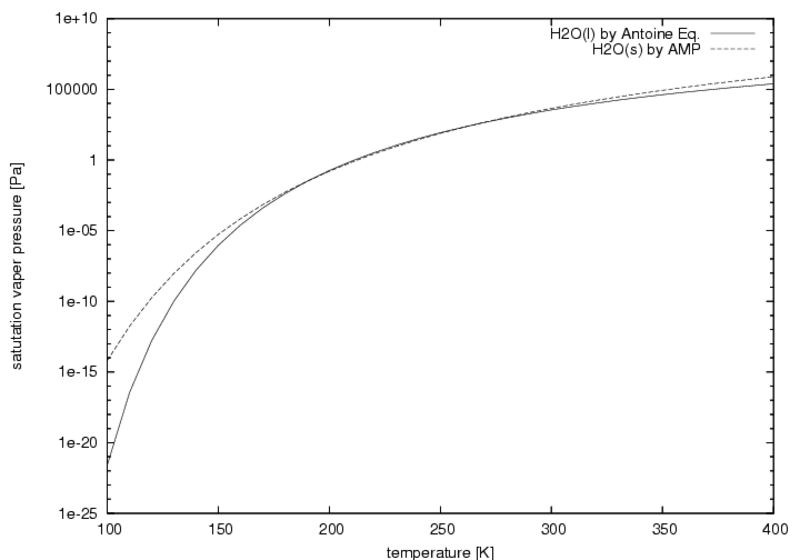

Antoine の式を用いた H2O(l) と AMP 式を用いた H2O(s) の飽和蒸気圧線.

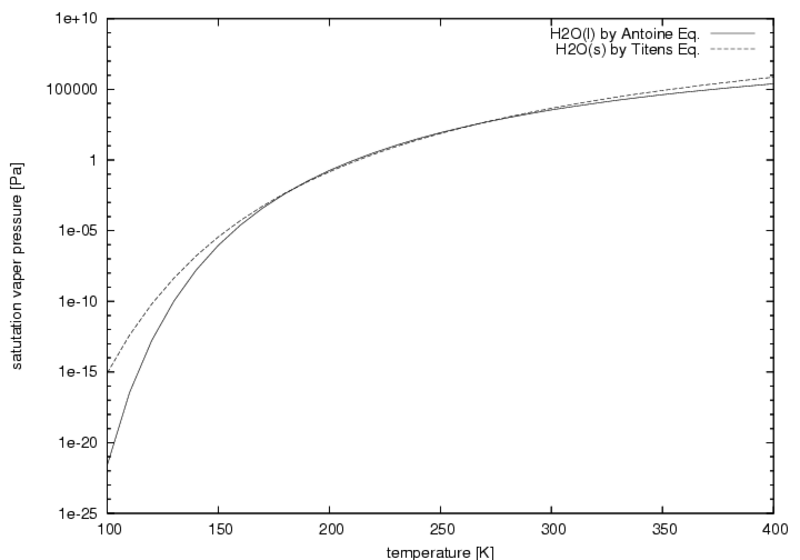

Antoine の式を用いた H2O(l) と Titens の式を用いたH2O(s) の飽和蒸気圧線.
