4.1 1ページに複数の図形

同じ様な図形を沢山並べたい時, Frameモジュールを使うと非常に簡単にできます. 必要に応じて, 「改ページ」の操作も自動的に行なわれます.

最初のプログラムLAY1 では, Dev.open のあと, Frame.mgnルーチンを呼び, 第1レベルめ(用紙全体)のフレームでマージン(余白部分)をとるように指定しています. ここで, 引数は,順に左辺, 右辺, 下辺, 上辺のマージンで, それぞれの全幅を1とする比率で与えます. 次に, マージンを除いた部分を Frame.div を用いて横3, 縦2に分割し, 次のレベルのフレームを定義します. 最初の引数では順に割り付ける方向を指定します. 'Y' ならば横方向に, 'T' ならば縦方向に割り付けられます. さらに, 分割された第2レベルめのフレームでさらに5%ずつのマージンをとっています. Frame.div は2回まで呼ぶことができて, 分割されたフレームをさらにもう一度分割することが可能です.

#
# lay1.rb

require "narray"
require "numru/advanceddcl"
include NumRu::AdvancedDCL
include NMath


#-- graph ---
Dev.open

Frame.mgn(0.1, 0.1, 0.05, 0.05)
Frame.div('Y', 3, 2)
Frame.mgn(0.05, 0.05, 0.05, 0.05)

for i in 1..12
   Frame.new
   ctxt = format("FRAME%2.2d", i)
   Text.vdraw(0.5, 0.5, ctxt)
   Frame.pvpr(1)
end

Dev.close

PROGRAM LAY1

$\resizebox{10cm}{!}{\includegraphics{layout/lay1_001.eps}}$

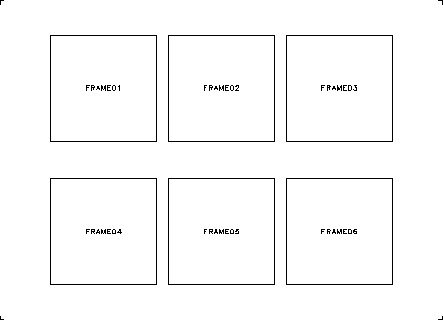

lay1.rb: page1

$\resizebox{10cm}{!}{\includegraphics{layout/lay1_002.eps}}$

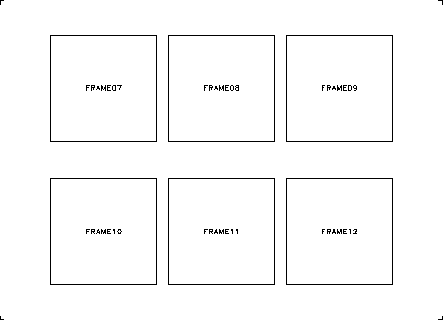

lay1.rb: page2

分割された領域は縦横比が1ではありませんが, Frame.newが1:1のフレームを設定しています. Frame.rat ルーチンを用いると, 今のレベルのフレームすべてについて, 縦横比を指定してフレームが最大内接するようにマージンをとることができます.

このように分割されたフレームをあたかも1枚の紙のように扱い, FRame.new の実行により, 次のフレームに自動的に移っていきます. プログラムの for ループの中では, 普通に改ページをしながら描画するのと同じように, Frame.pvpr を呼んで各フレームのビューポートの枠を描き, その真中にText.vdraw で 'FRAME01', 'FRANE02', などの文字列を書いています. 第3.1節の出力結果と比較して, 文字の大きさが分割されたフレームの大きさに応じて小さくなっていることに注意して下さい.

このように, 同じ図形を規則的に並べることは Frame を使うと非常に簡単にできます. しかし, 大きな図形の横に小さな図形を並べるというようなことは, Frame を使うより Fig.viewport で陽にビューポートの設定をした方がよいでしょう.
