2次元2重周期境界順圧モデル(テスト1)の実験結果: 1次精度 Euler スキーム

1次精度 Euler スキーム
実験リスト ケース1 ケース2 ケース3 ケース4
切断波数・格子点数 X/Y 方向切断波数: 21
X/Y 方向格子点数: 64
時間積分 時間積分刻み: 1.0d-3
時間積分ステップ数: 10000
物理パラメータ β=1.0 β=10.0 β=1.0 β=10.0

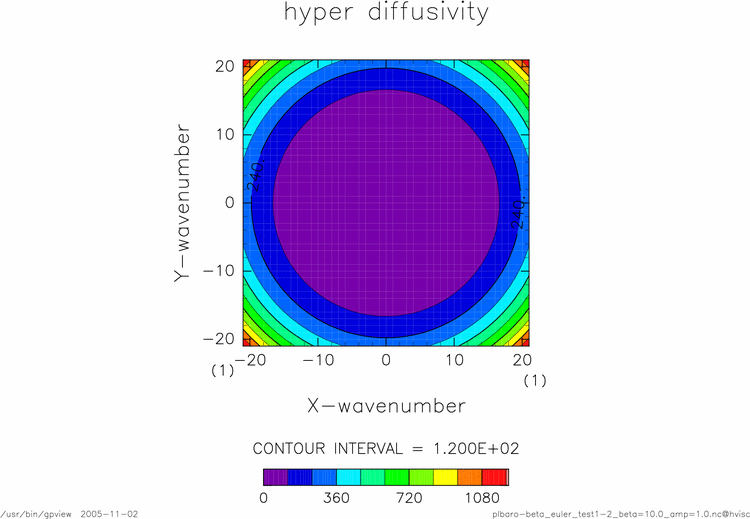

超粘性の次数: 2
超粘性係数: 1.0D-6
実験パラメータ
(初期に与える波の初期値)
振幅: 1.0D0 振幅: 1.0D0 振幅: 10.0D0 振幅: 10.0D0
東西波数: 0
南北波数: 1

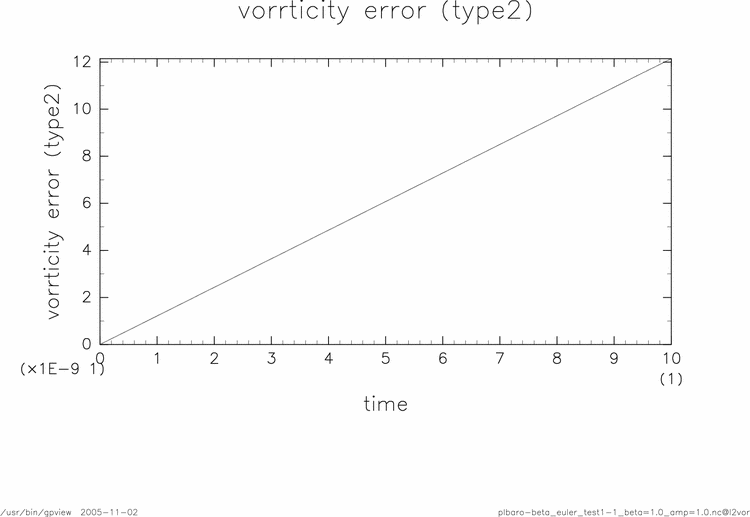

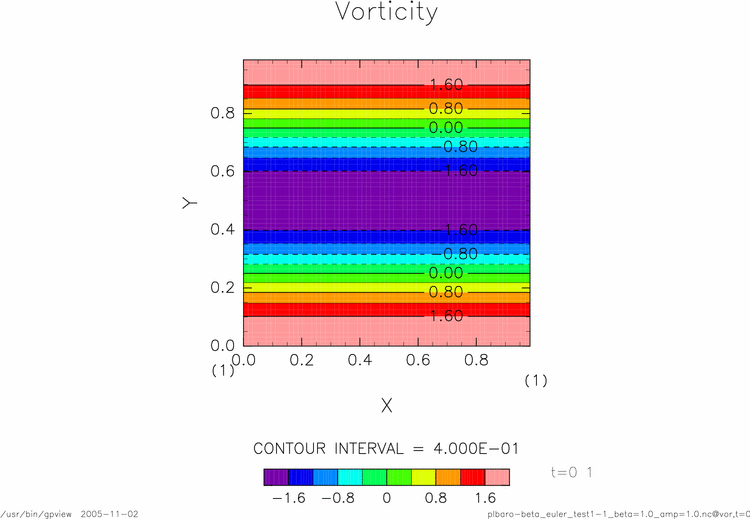

ケース1: β=1.0, 初期の波の振幅=1.0D0

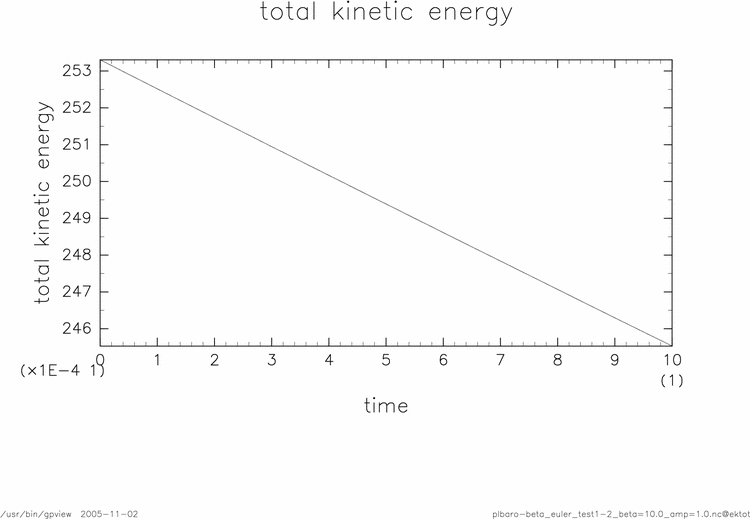

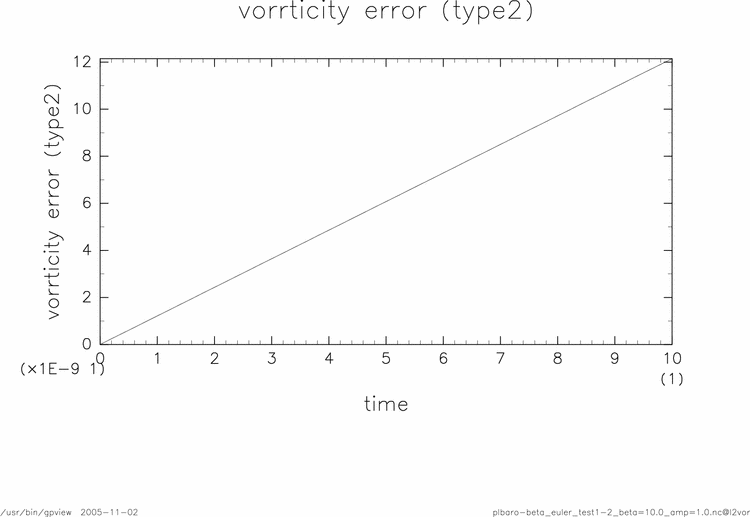

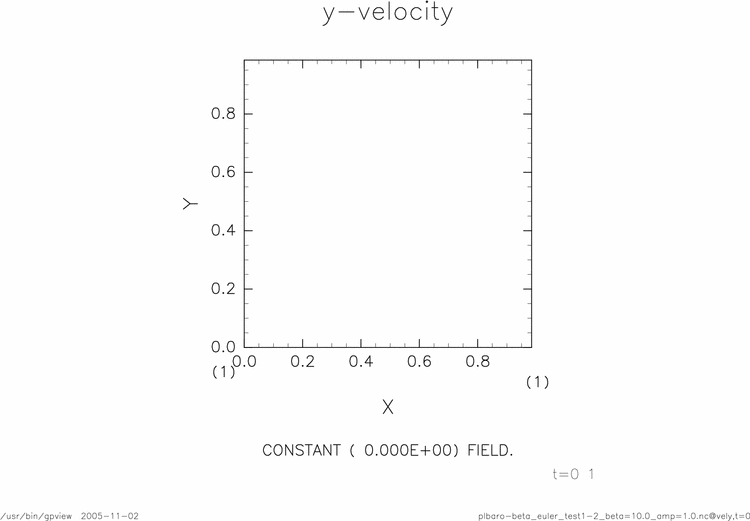

ケース2: β=10.0, 初期の波の振幅=1.0D0

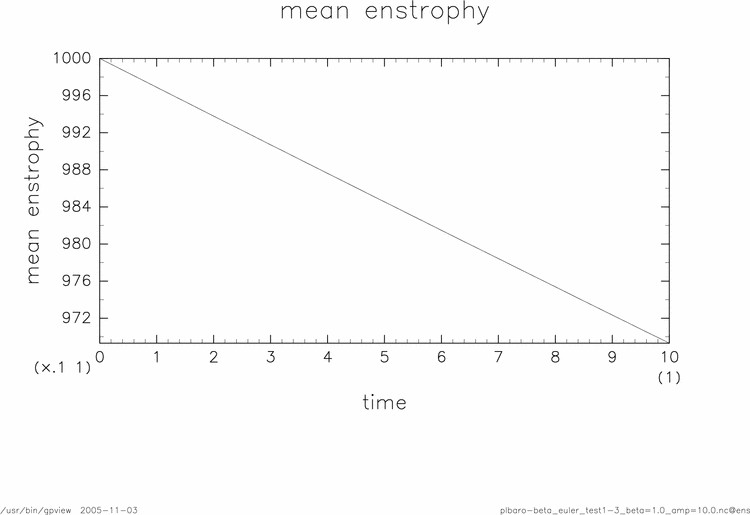

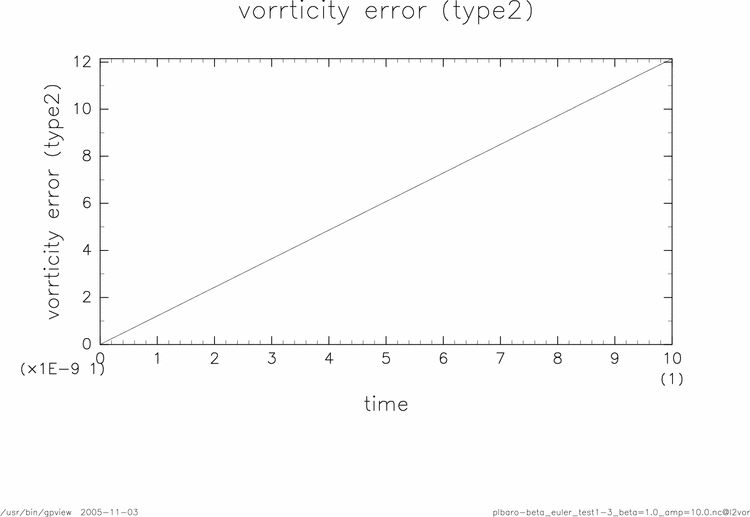

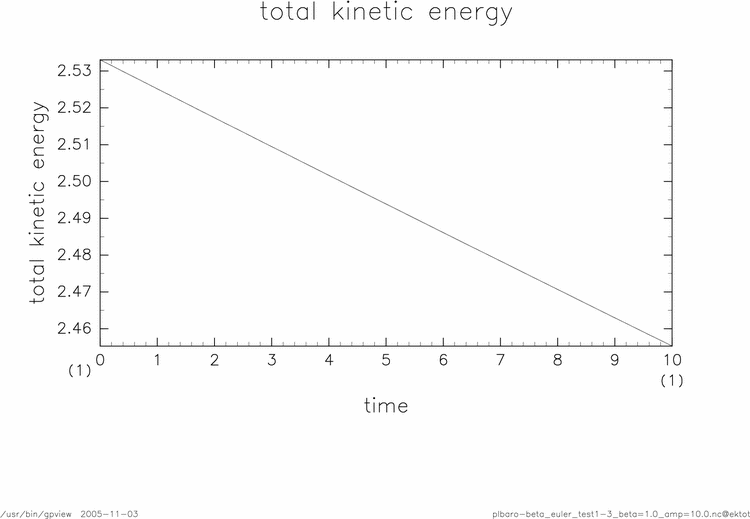

ケース3: β=1.0, 初期の波の振幅=10.0D0

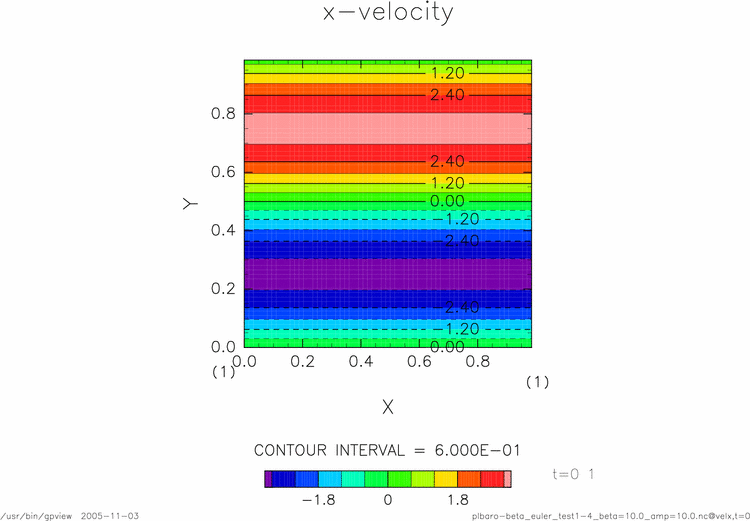

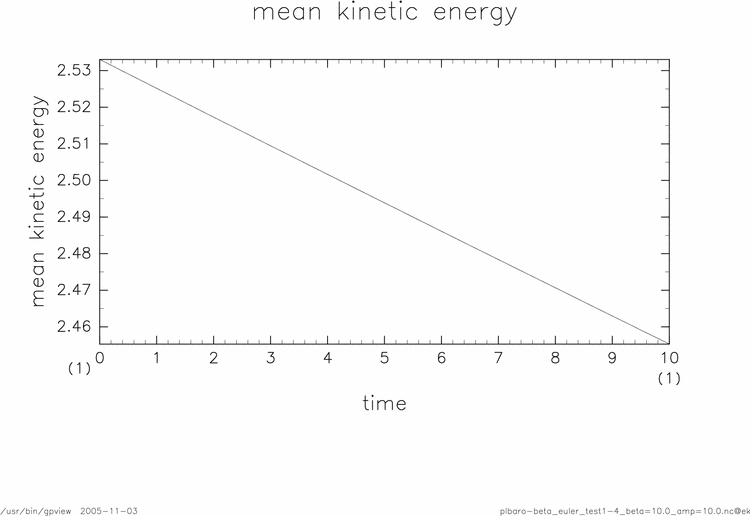

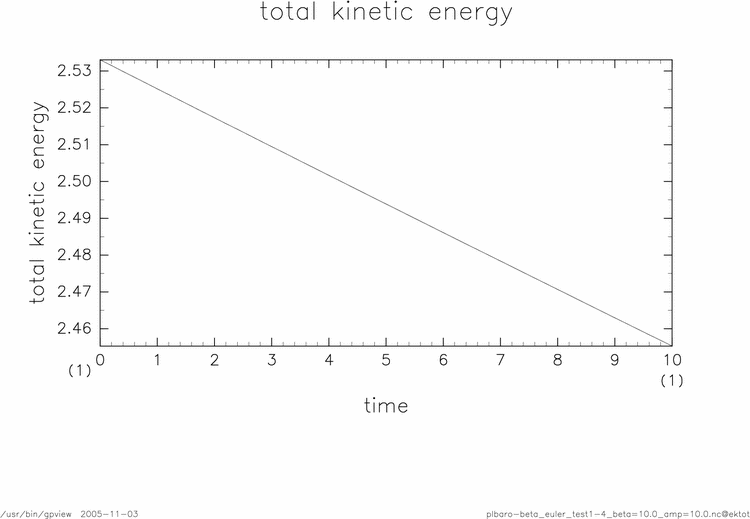

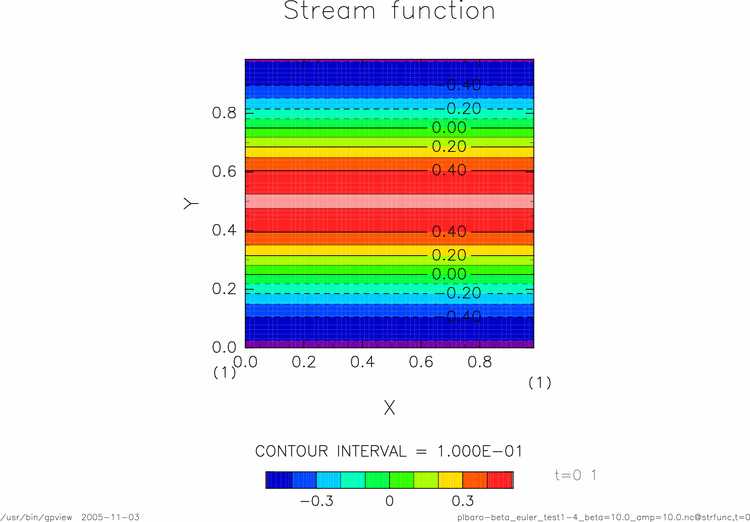

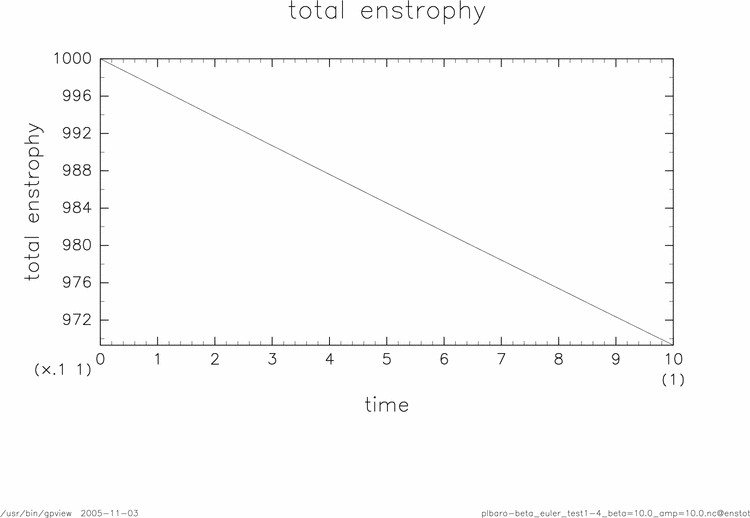

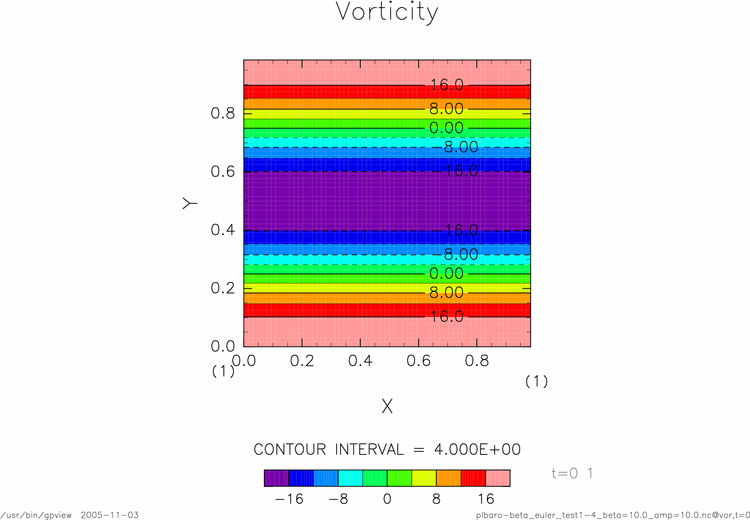

ケース4: β=10.0, 初期の波の振幅=10.0D0
