2次元2重周期境界順圧モデル(テスト1)の実験結果: Adams-Bashforth & Crank-Nicolson スキーム

Adams-Bashforth & Crank-Nicolson スキーム
実験リスト ケース1 ケース2 ケース3 ケース4
切断波数・格子点数 X/Y 方向切断波数: 21
X/Y 方向格子点数: 64
時間積分 時間積分刻み: 1.0d-4
時間積分ステップ数: 100000
物理パラメータ β=10.0 β=100.0 β=10.0 β=100.0
超粘性の次数: 2
超粘性係数: 1.0D-6
実験パラメータ
(初期に与える波の初期値)
振幅: 1.0D0 振幅: 1.0D0 振幅: 10.0D0 振幅: 10.0D0
東西波数: 3
南北波数: 2

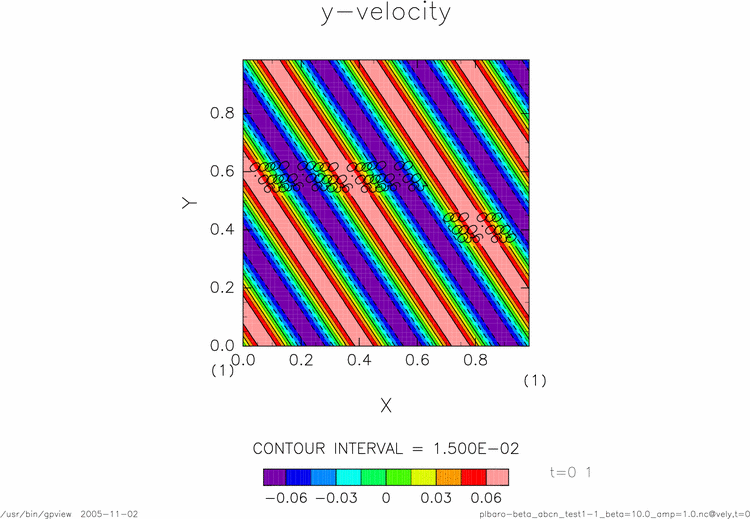

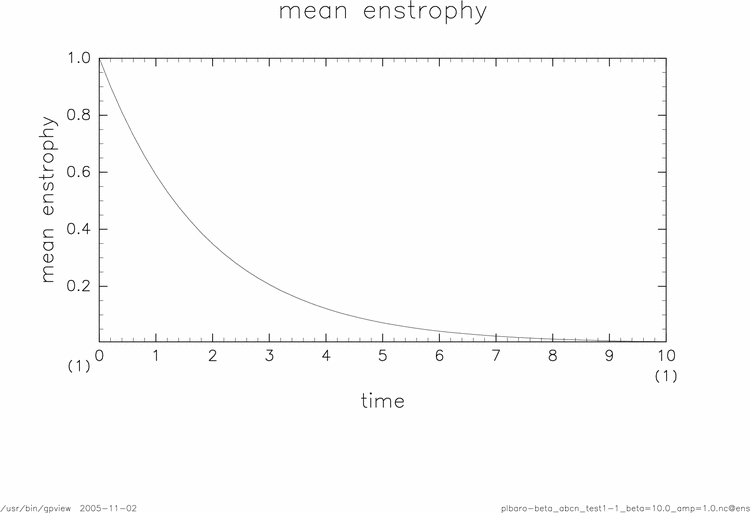

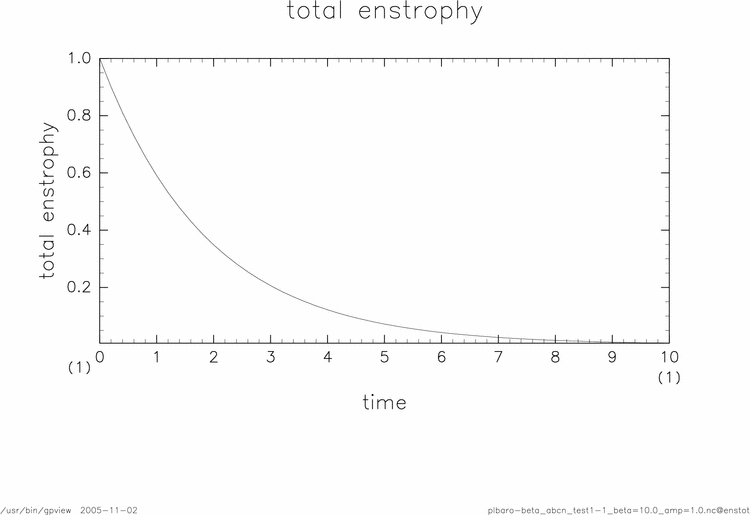

ケース1: β=10.0, 初期の波の振幅=1.0D0

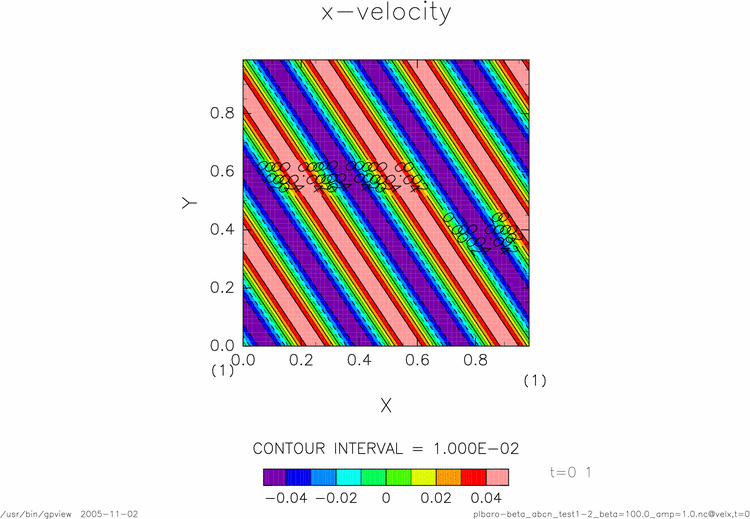

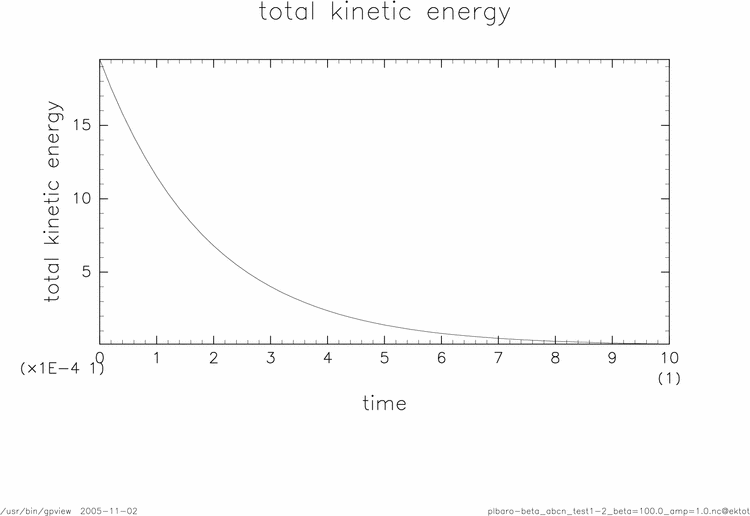

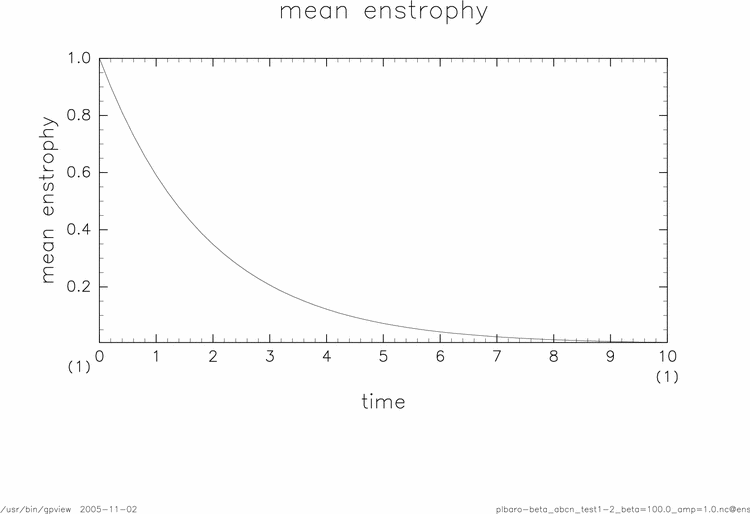

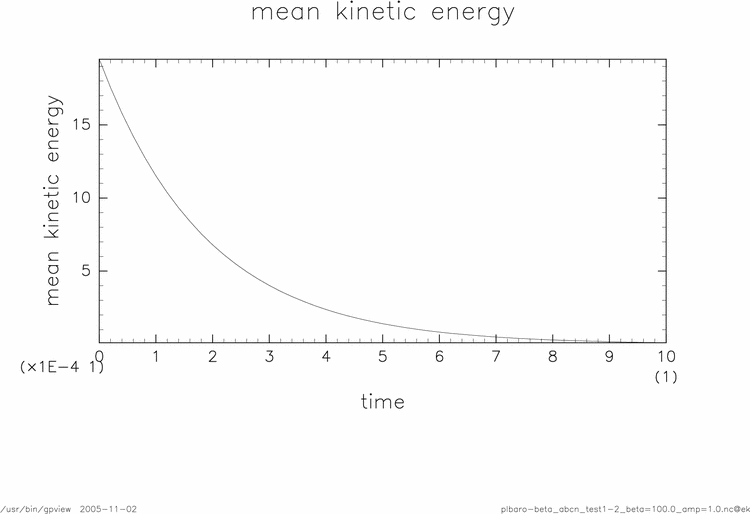

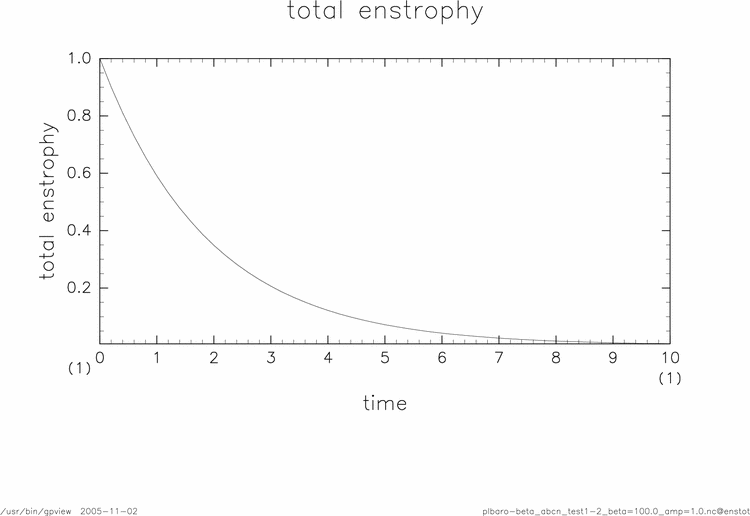

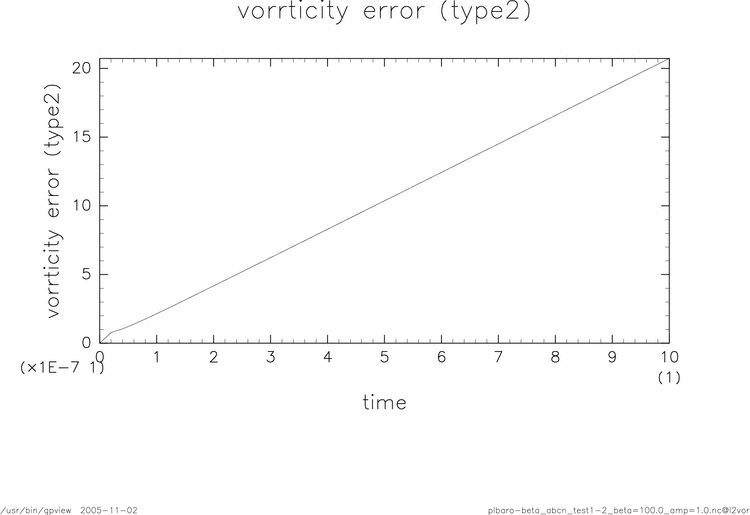

ケース2: β=100.0, 初期の波の振幅=1.0D0

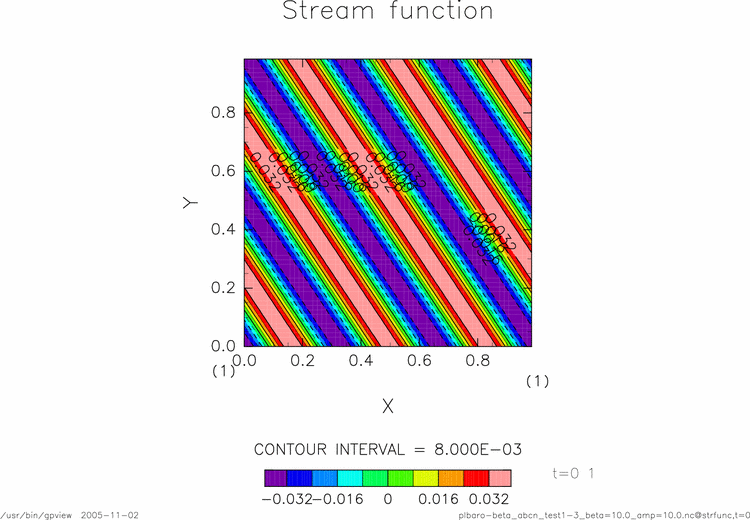

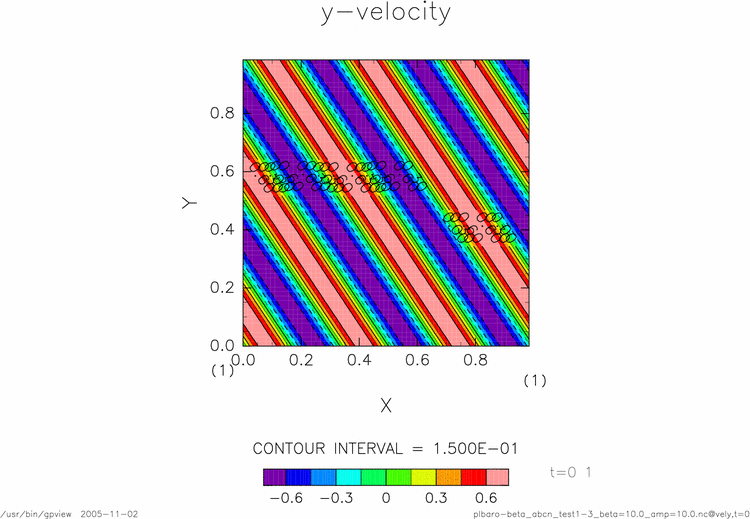

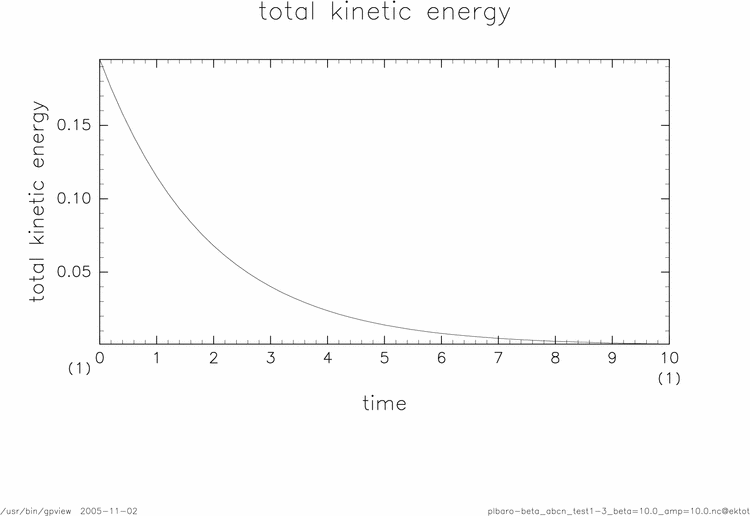

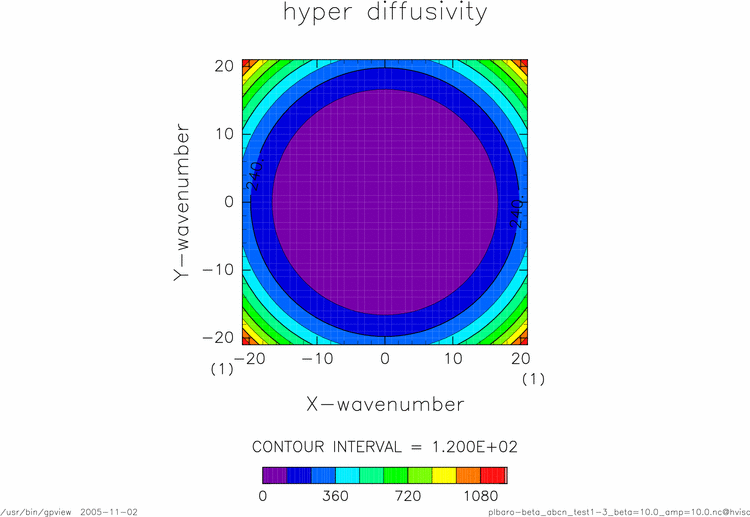

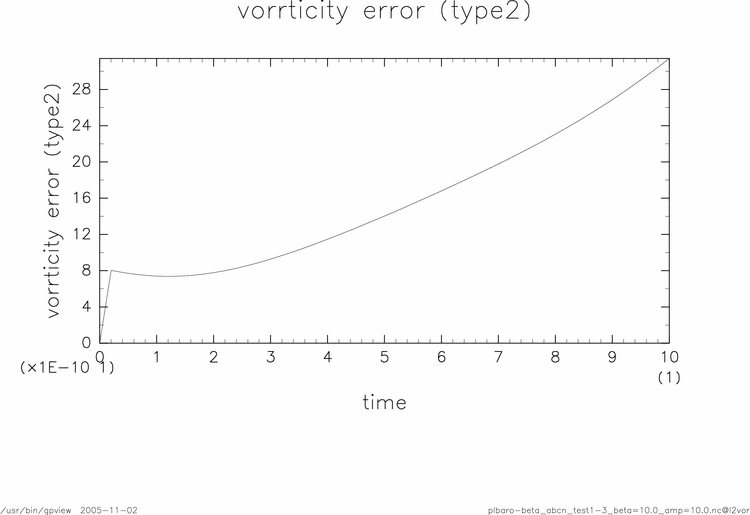

ケース3: β=10.0, 初期の波の振幅=10.0D0

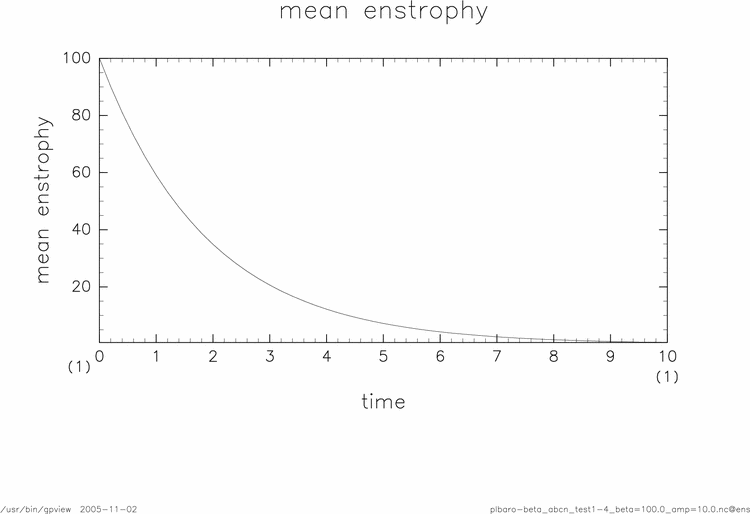

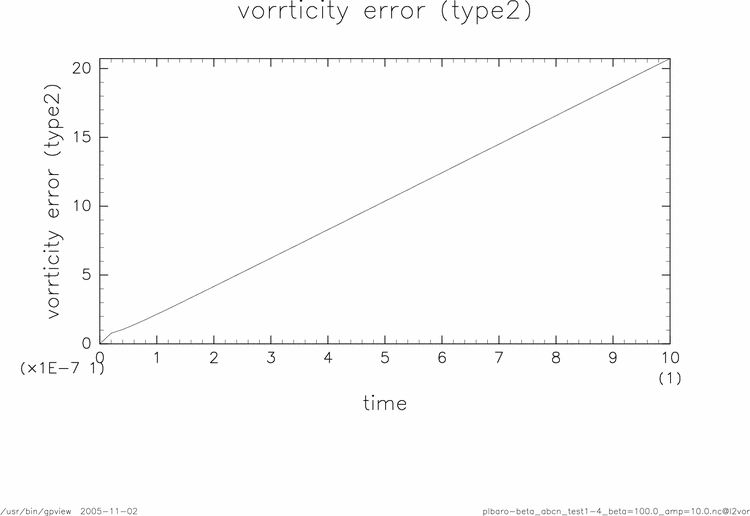

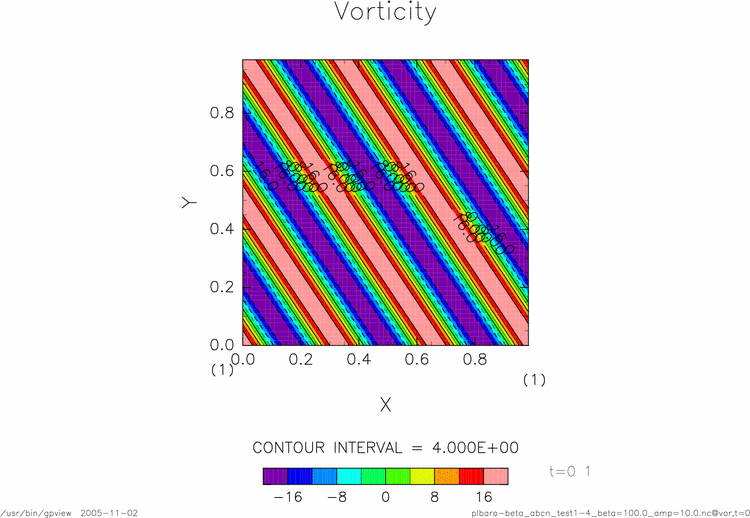

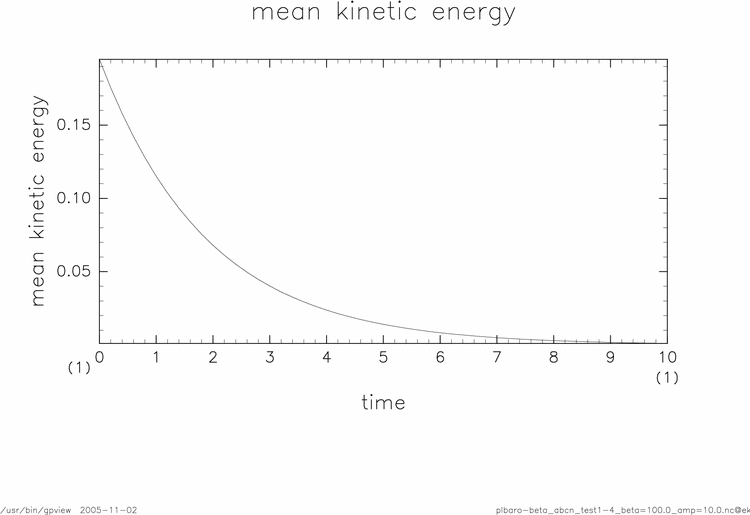

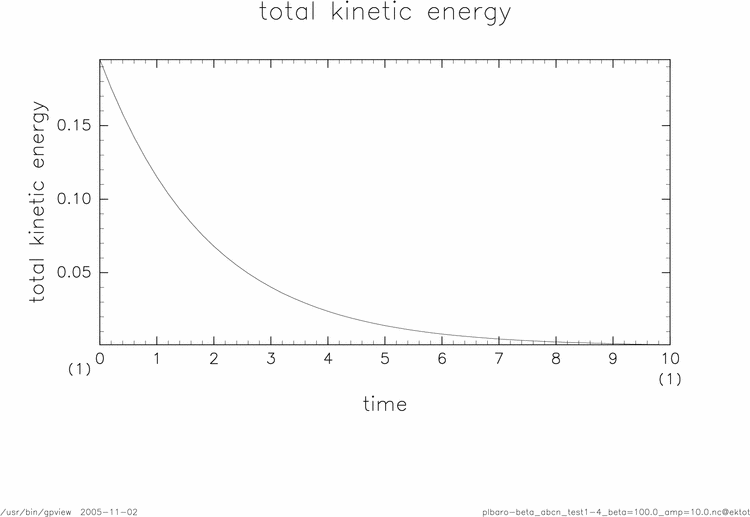

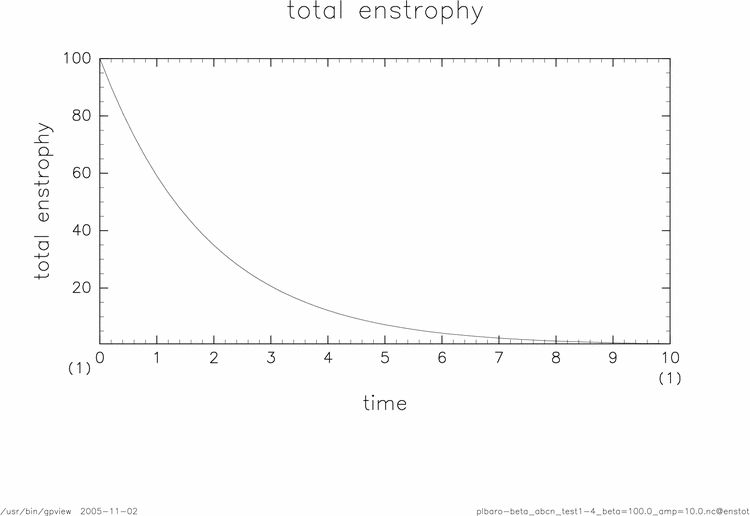

ケース4: β=100.0, 初期の波の振幅=10.0D0
