Odaka et al. (1998) の計算

arare3m を用いて Odaka et al. (1998) の計算を行った.

計算設定

ソースプログラム arare3m-20051130
基本場の温度 高度 5 km 以下は温位 245 K, 高度 5 km 以上では温度 220 K
基本場の圧力 静水圧平衡 (地表面で 700 Pa)
温度の初期擾乱 最下層に最大振幅 2 K のランダムな擾乱を与える
圧力の初期擾乱 なし
風速の初期値 u = 0 m/s , w = 0 m/s
放射加熱 高度 5 km 以下で -50 K /day の一様冷却
地表面フラックス バルク法(バルク係数は熱, 運動量ともに 0.01 で一定, 地表面温度 270 K で固定)
重力加速度 3.72 m/s2
粘性 Klemp and Wilhelmson (1978). Cm = 0.2
時間フィルタ あり (係数は 0.1)
数値粘性 あり (5.0 x 10-4)
計算領域 水平 51.2 km x 鉛直 10 km
格子点間隔 水平 100 m x 鉛直 100 m
積分時間 12 時間
時間ステップ 長い: 1.5 秒, 短い: 0.15 秒
境界条件 水平: 周期, 鉛直: free-slip
数値解法 水平: 陽解法, 鉛直: 陰解法

実行環境と CPU 時間

実行環境 宇宙研 SX-6
CPU 時間 1 時間 38 分

計算結果

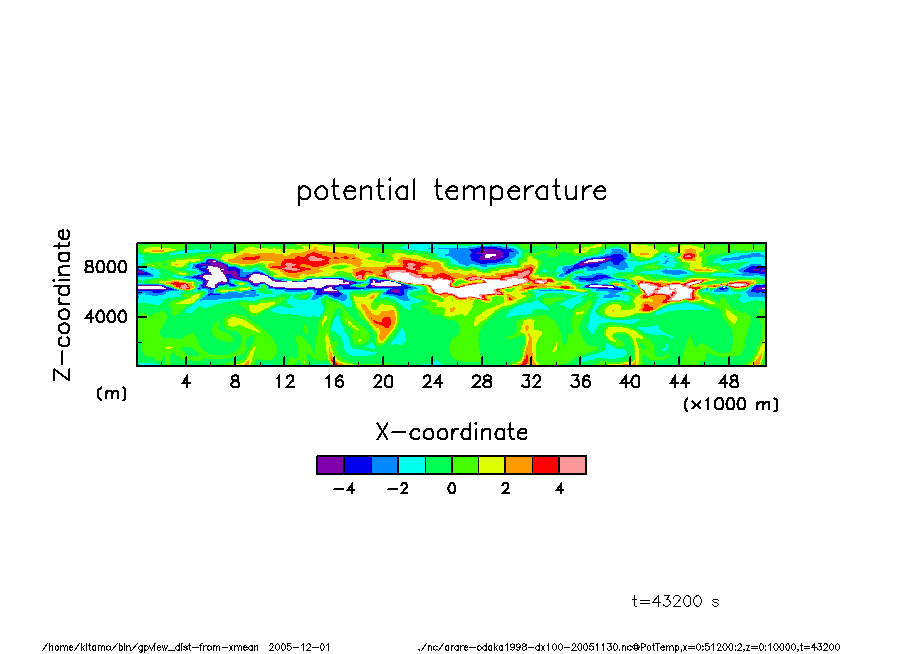

温位の水平平均値からのずれ

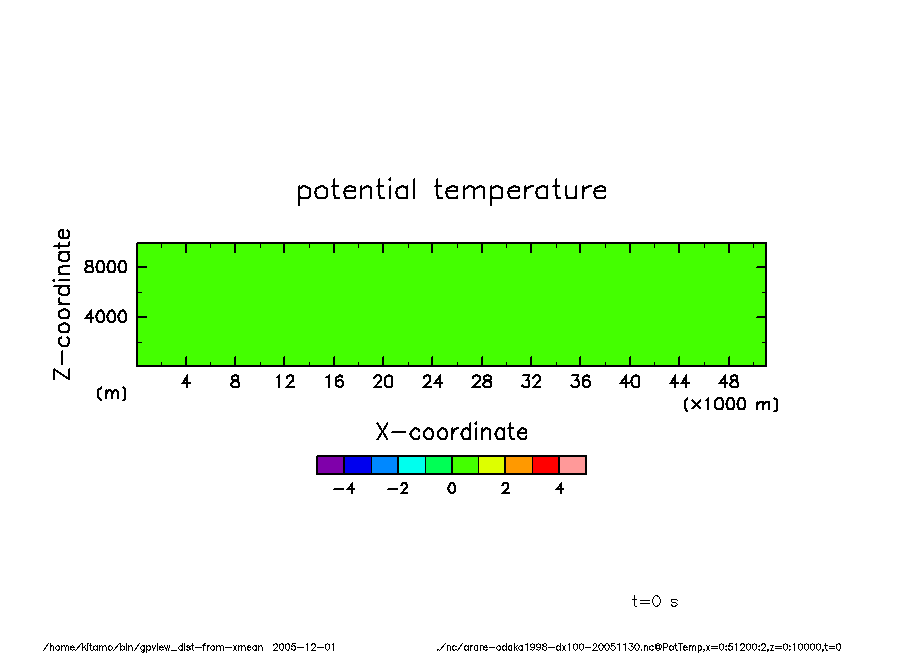

t = 0 hr


t = 2 hr

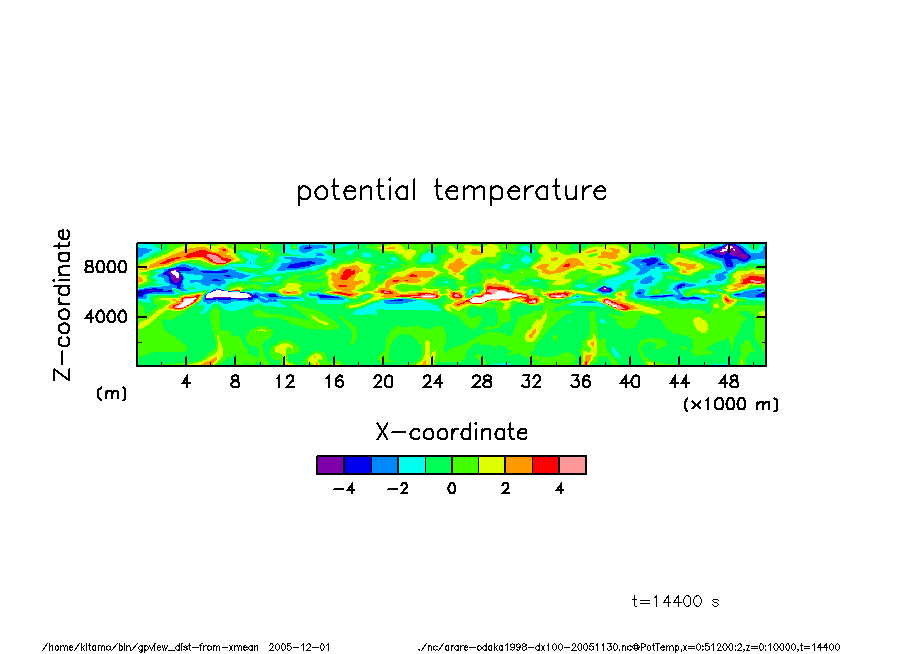

t = 4 hr

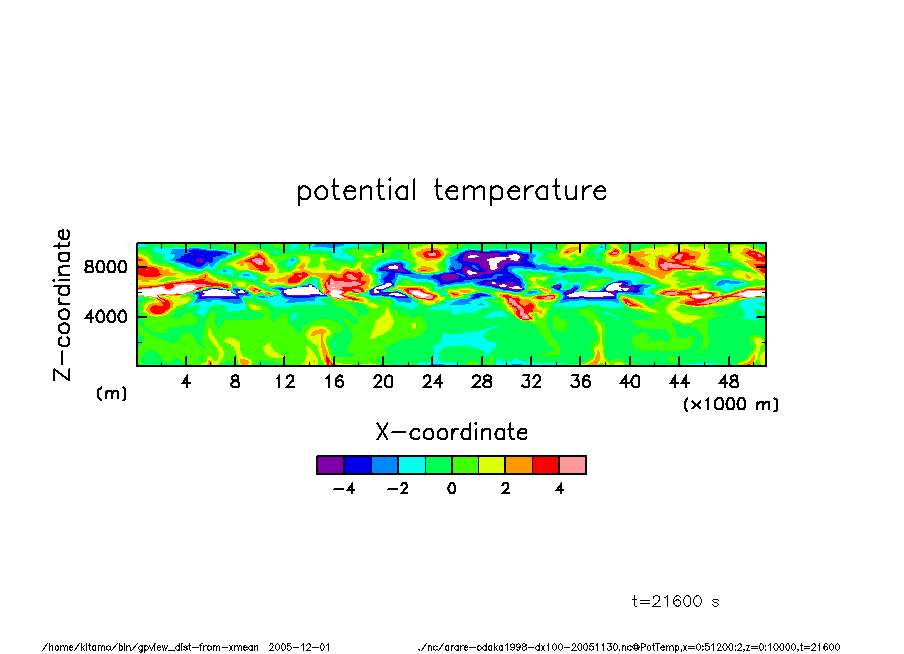

t = 6 hr

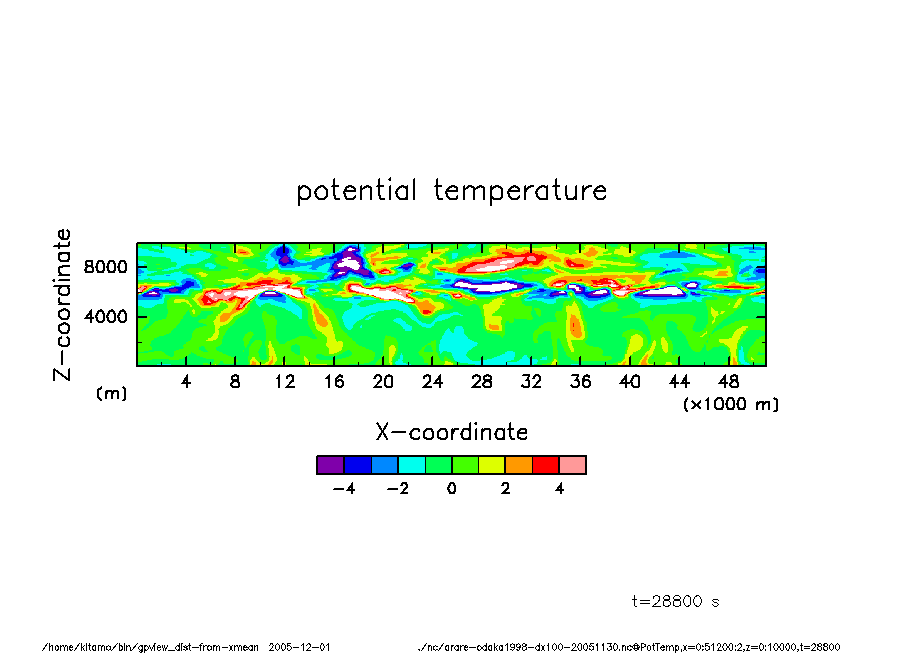

t = 8 hr

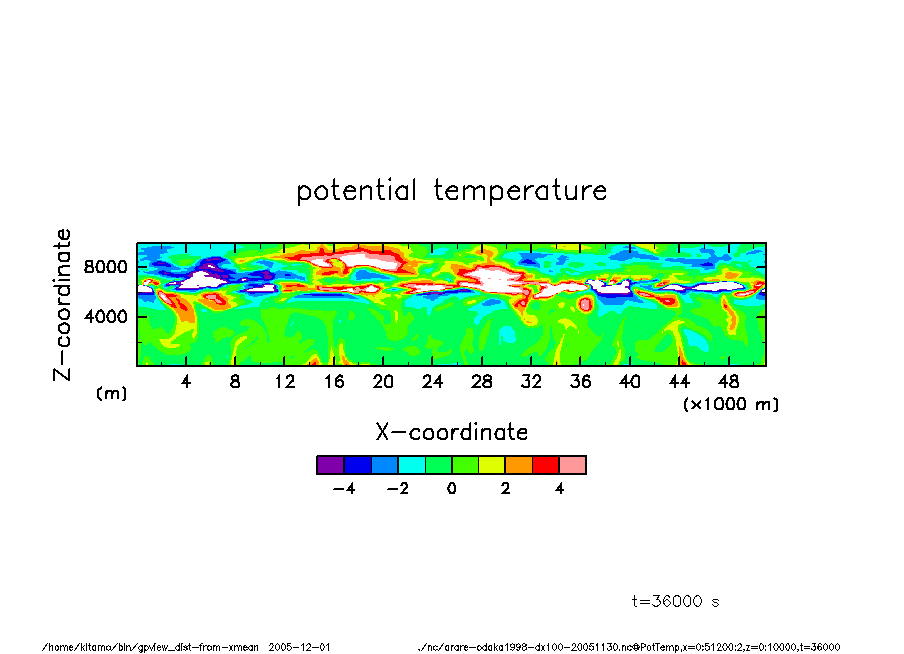

t = 10 hr


t = 12 hr

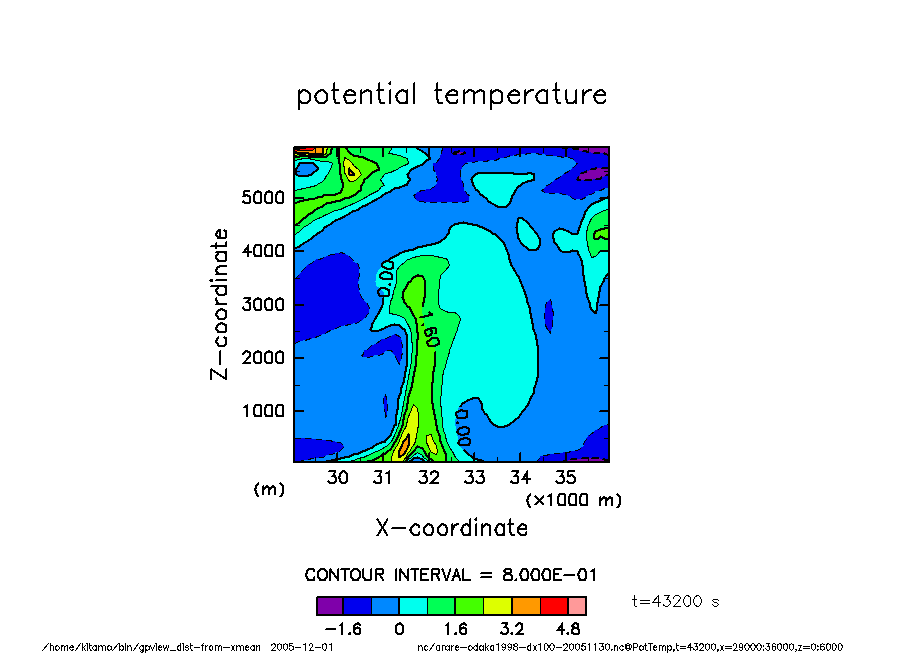

t = 12 hr. プリューム存在部分の拡大図



水平速度

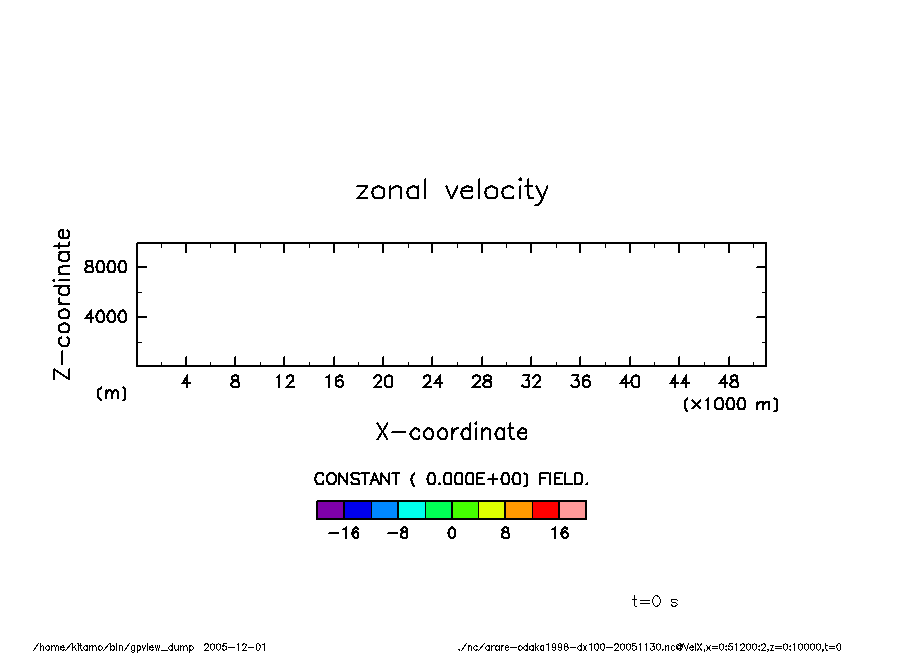

t = 0 hr

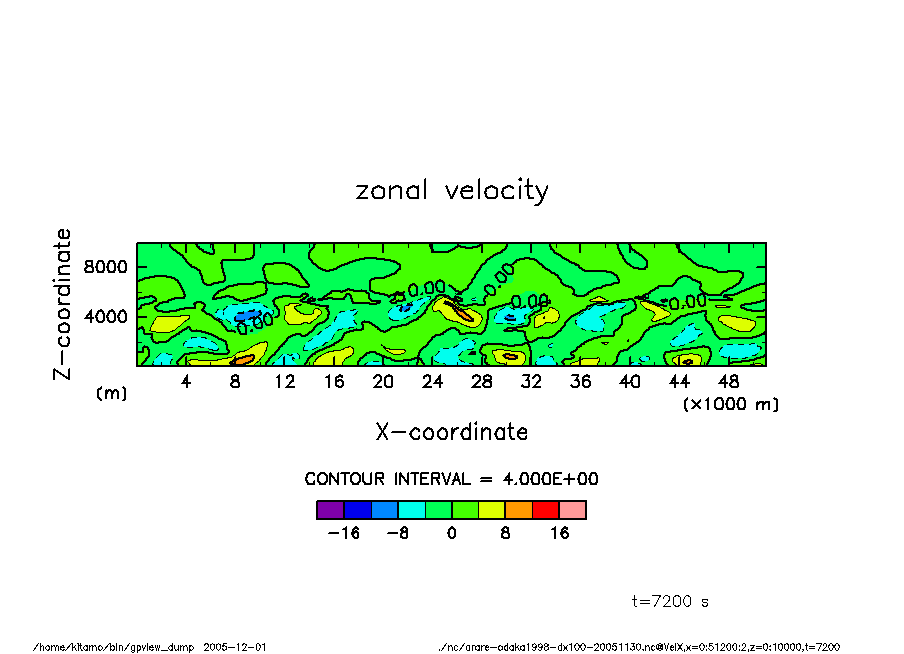

t = 2 hr

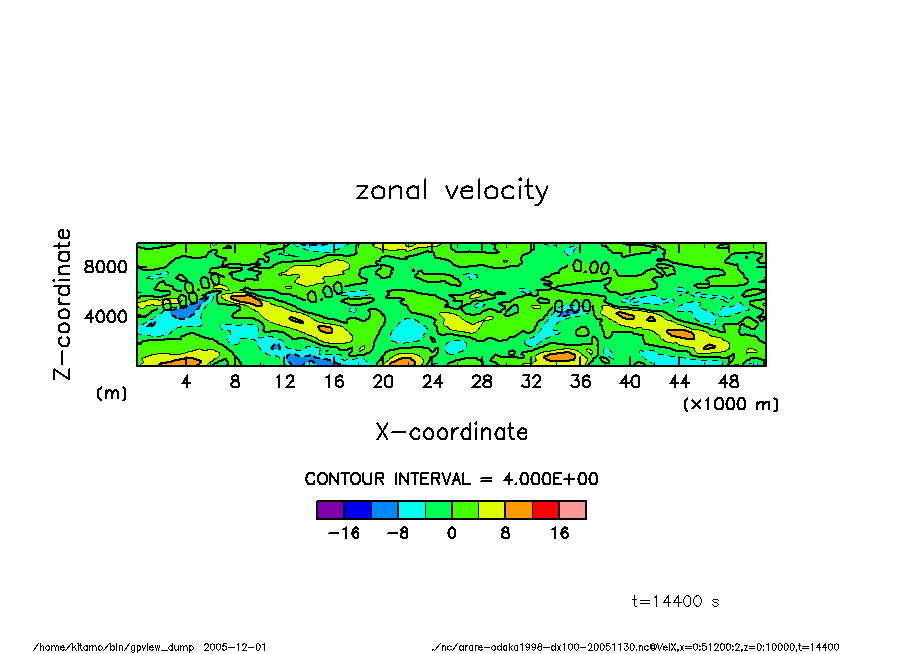

t = 4 hr

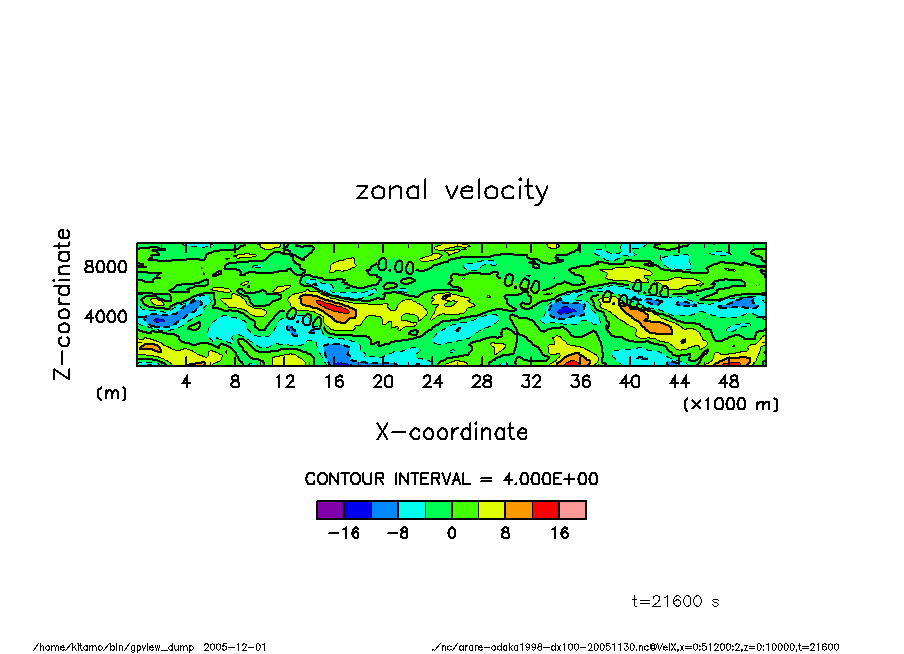

t = 6 hr

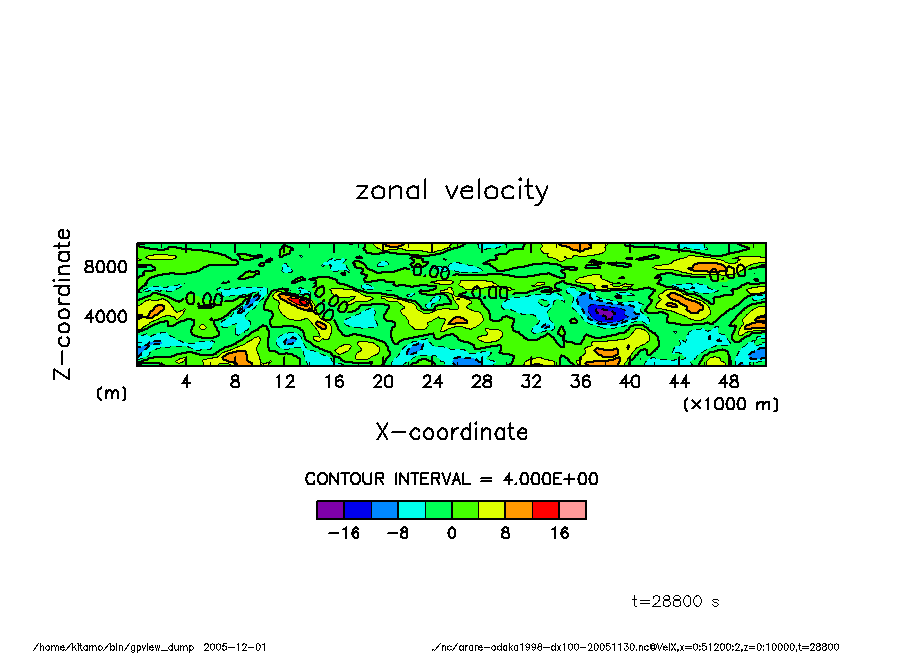

t = 8 hr


t = 10 hr

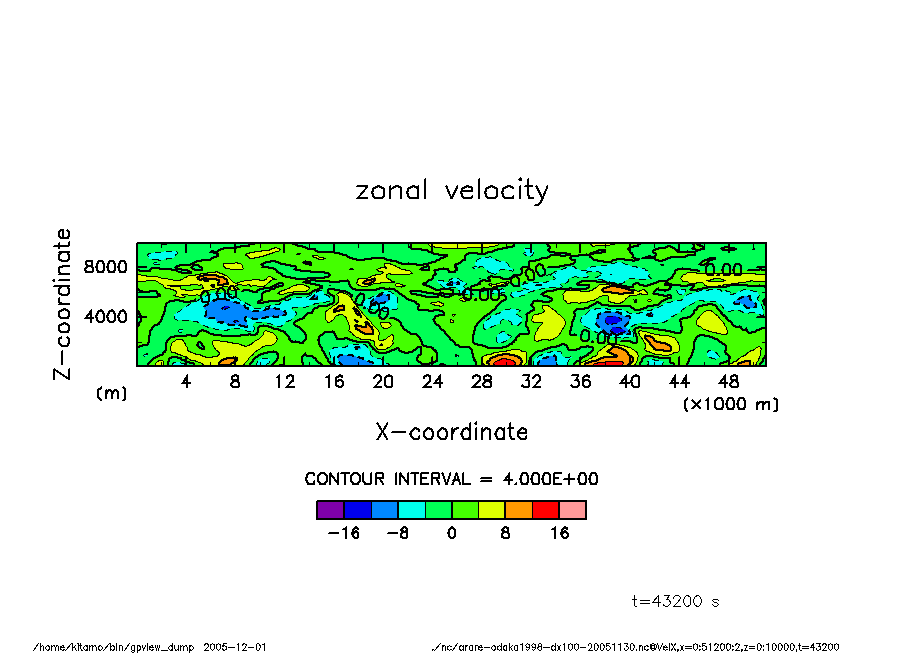

t = 12 hr

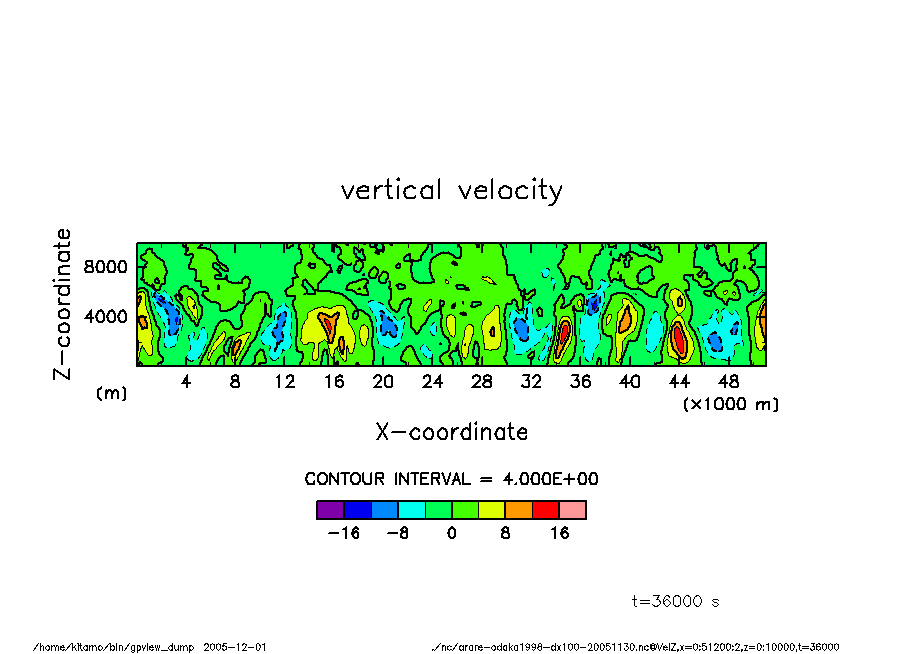

鉛直速度

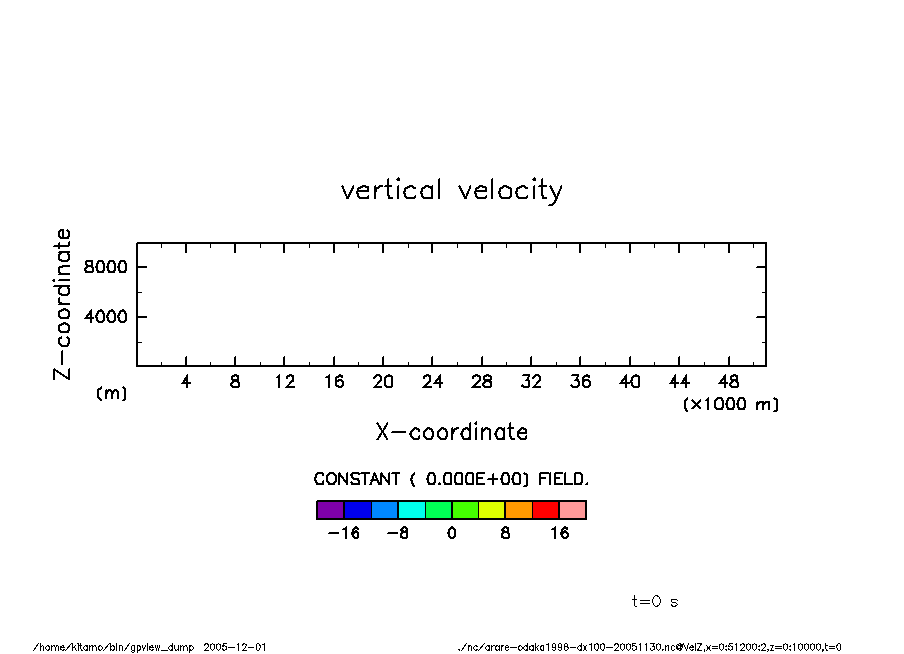

t = 0 hr

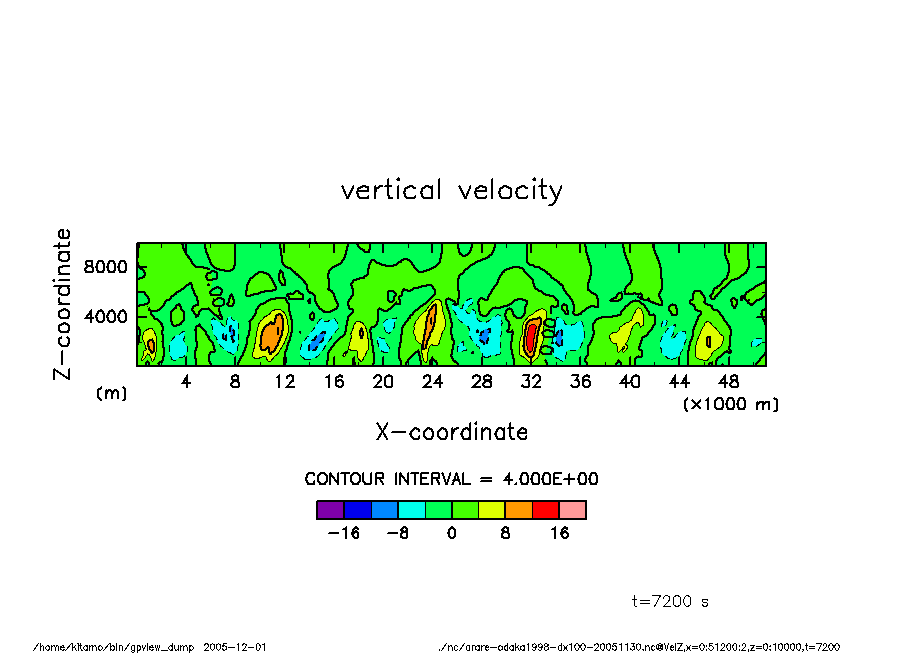

t = 2 hr

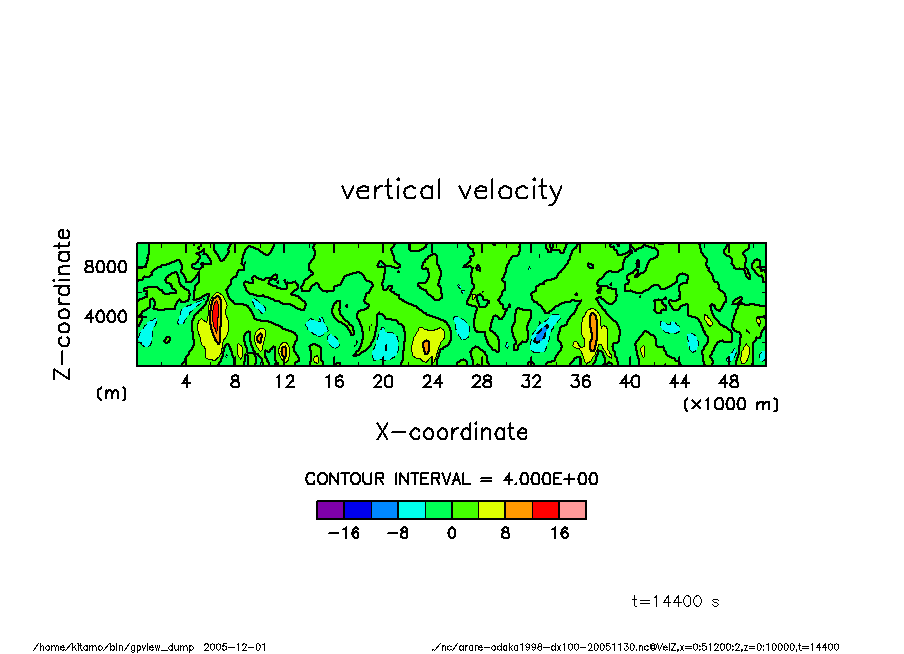

t = 4 hr

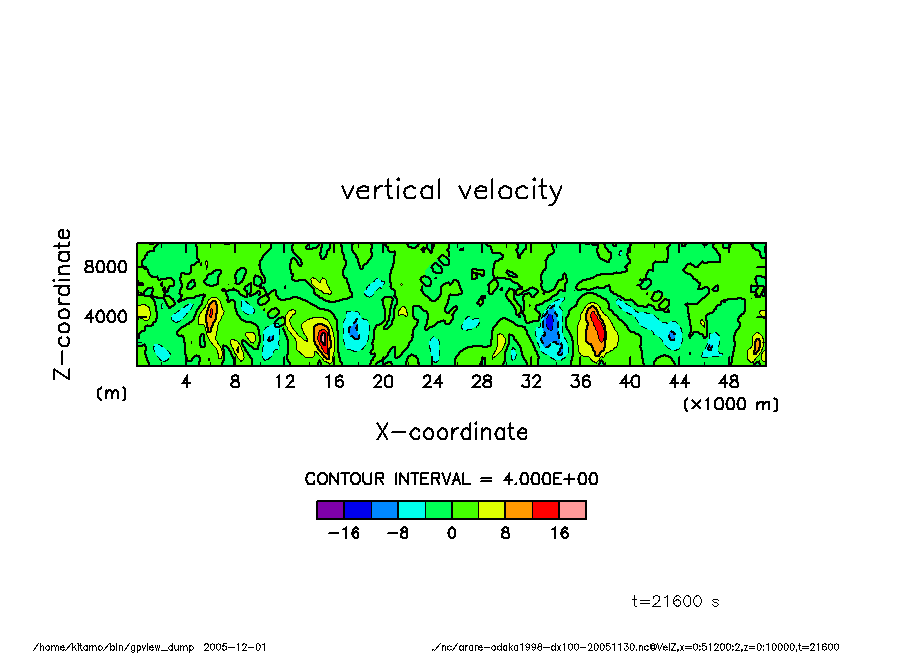

t = 6 hr

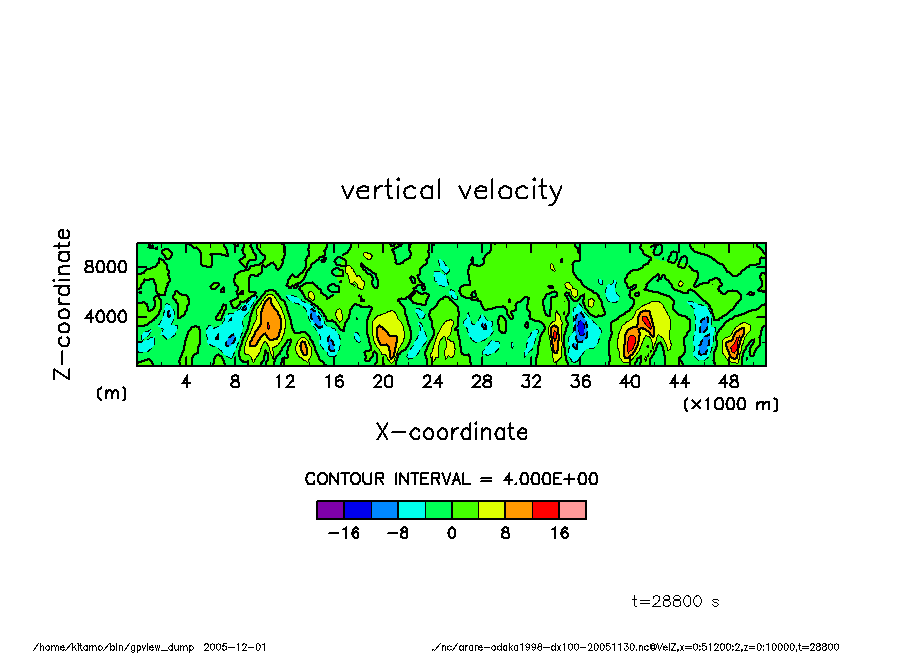

t = 8 hr


t = 10 hr

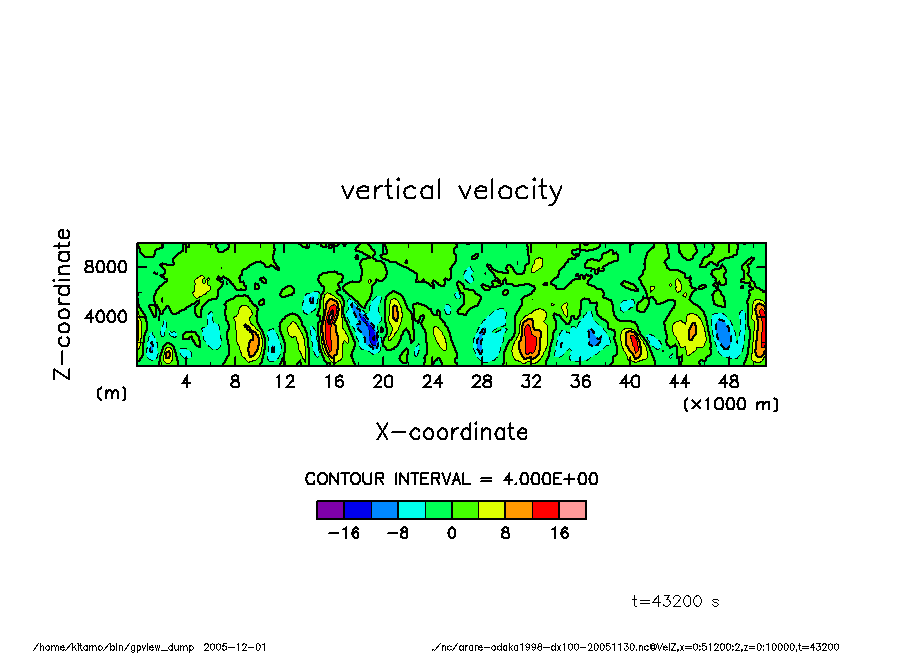

t = 12 hr

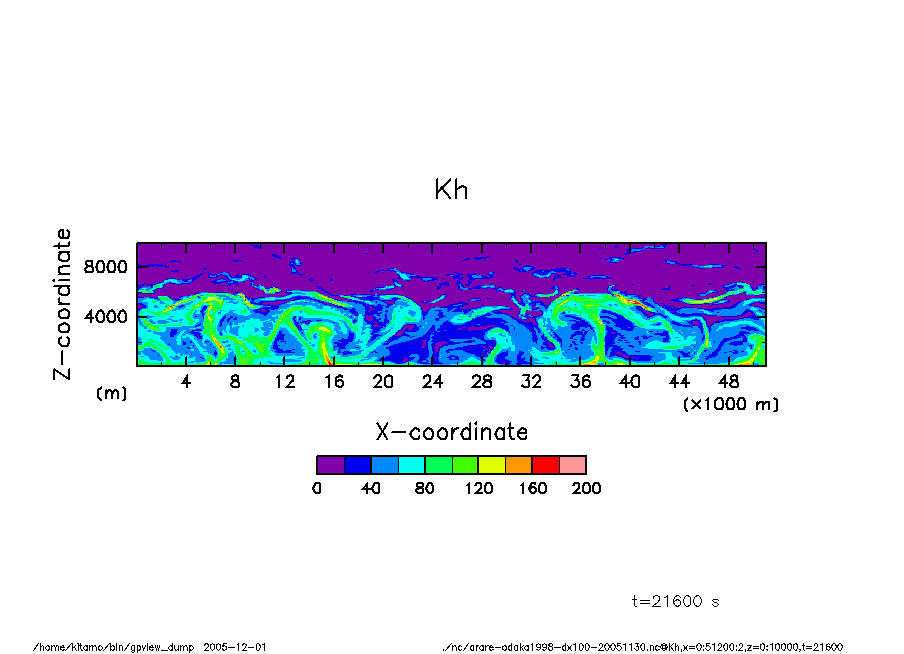

乱流拡散係数(熱)

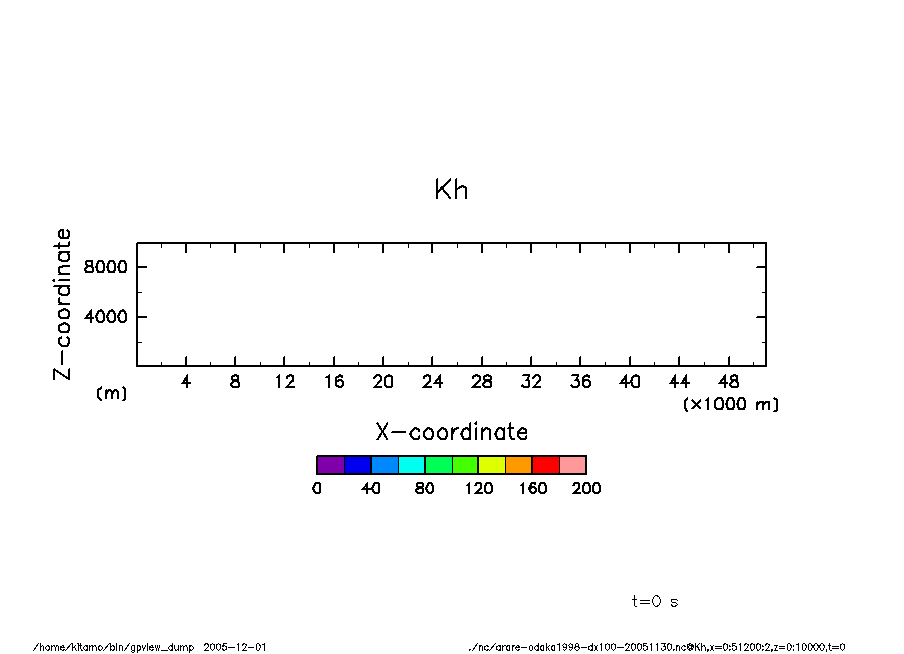

t = 0 hr

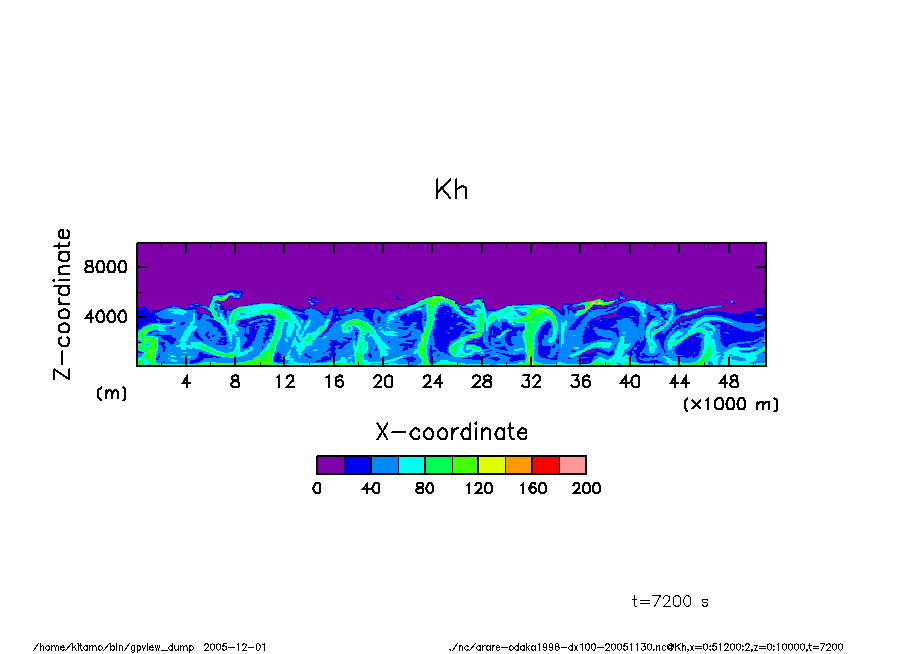

t = 2 hr

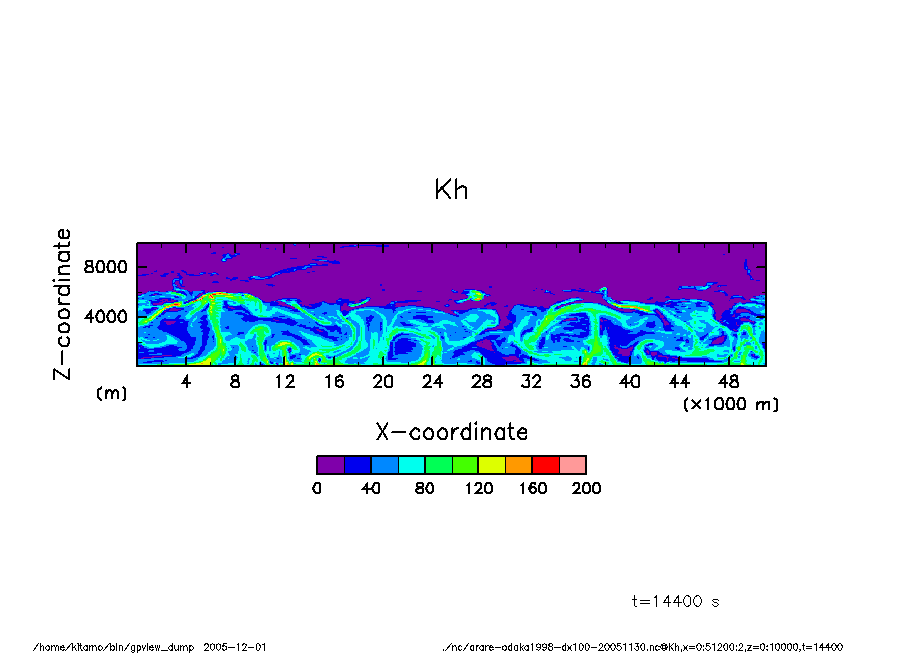

t = 4 hr


t = 6 hr

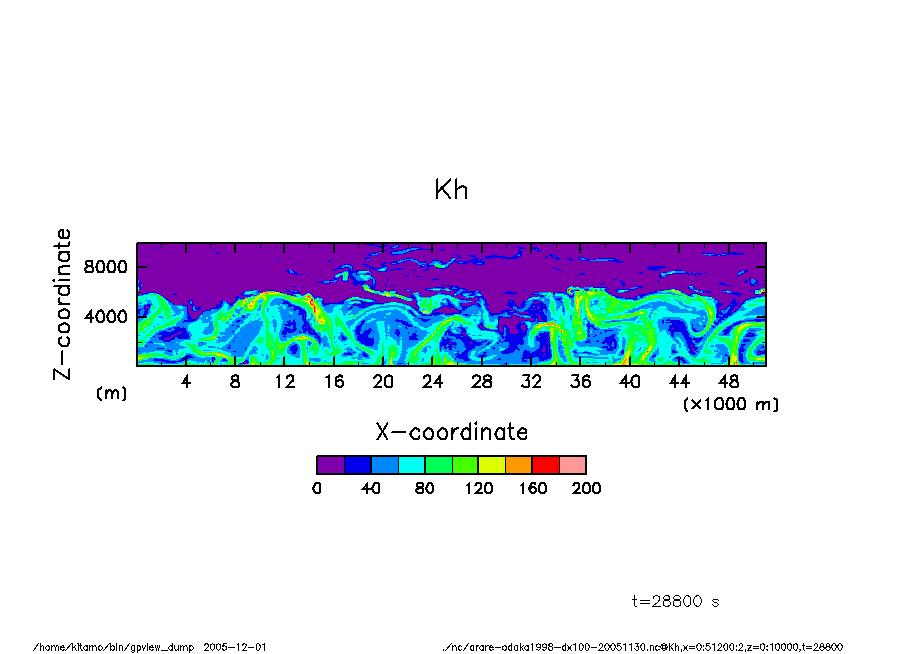

t = 8 hr


t = 10 hr

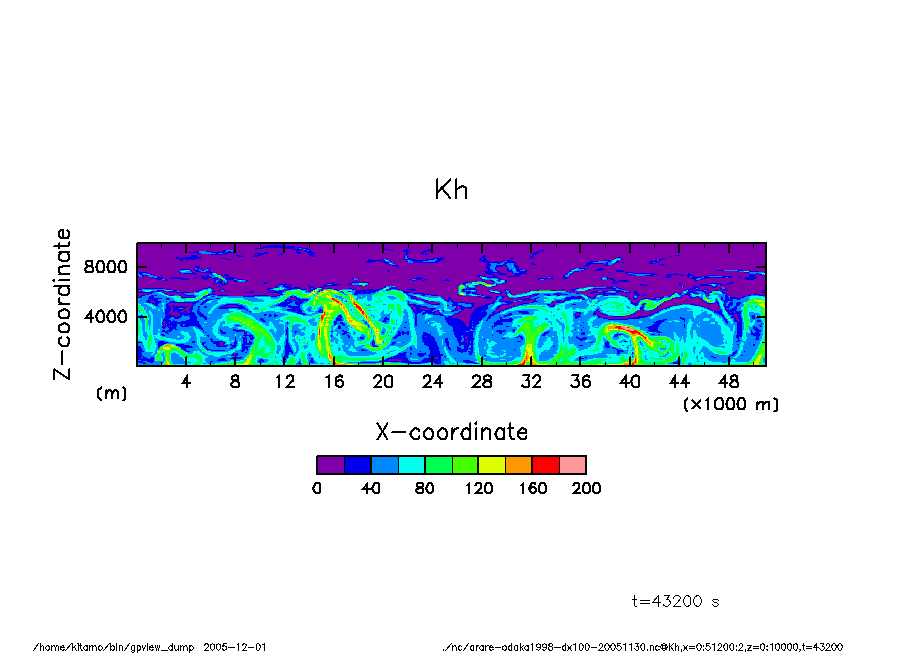

t = 12 hr

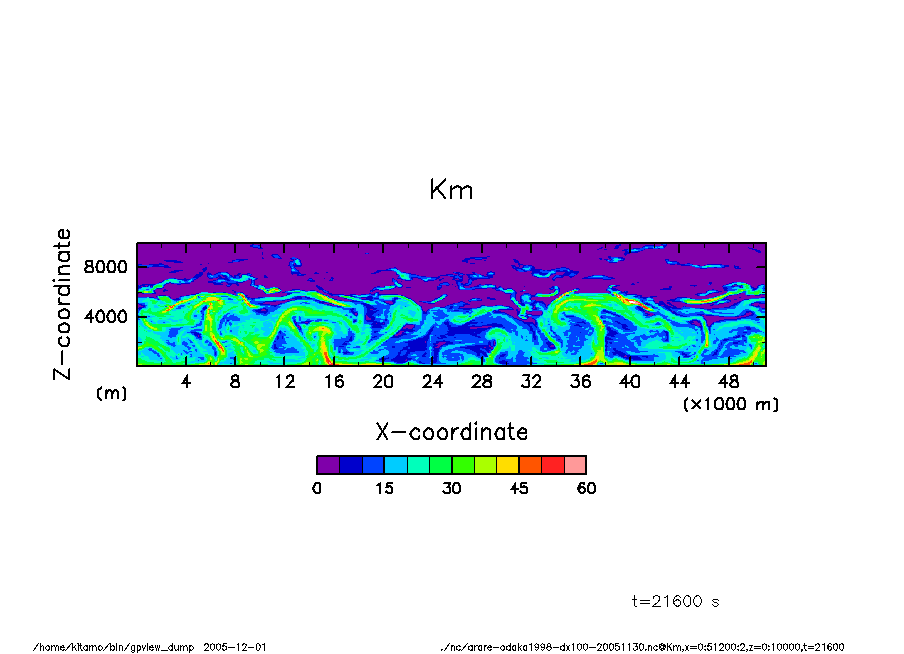

乱流拡散係数(運動量)


t = 0 hr

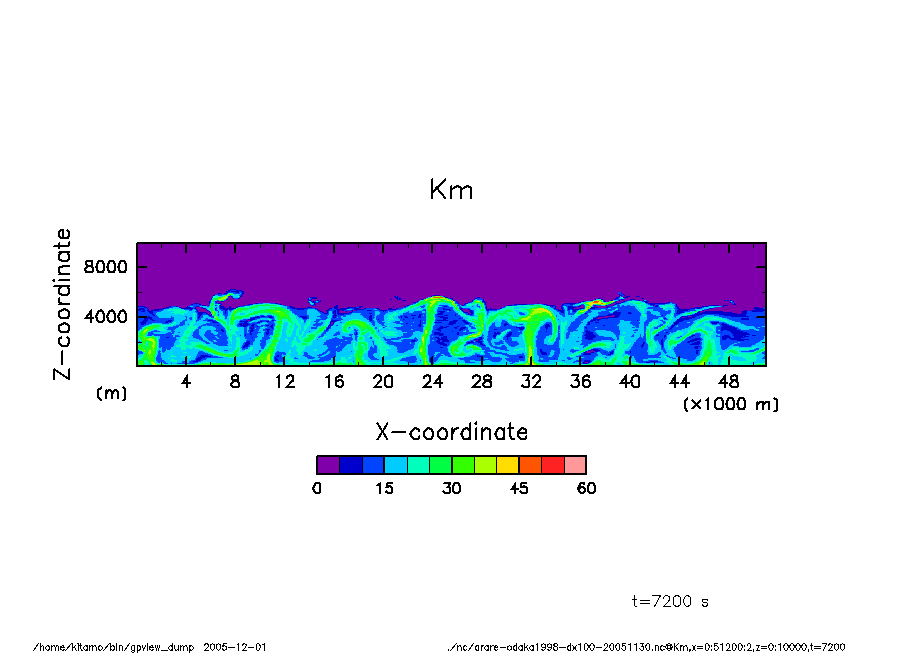

t = 2 hr

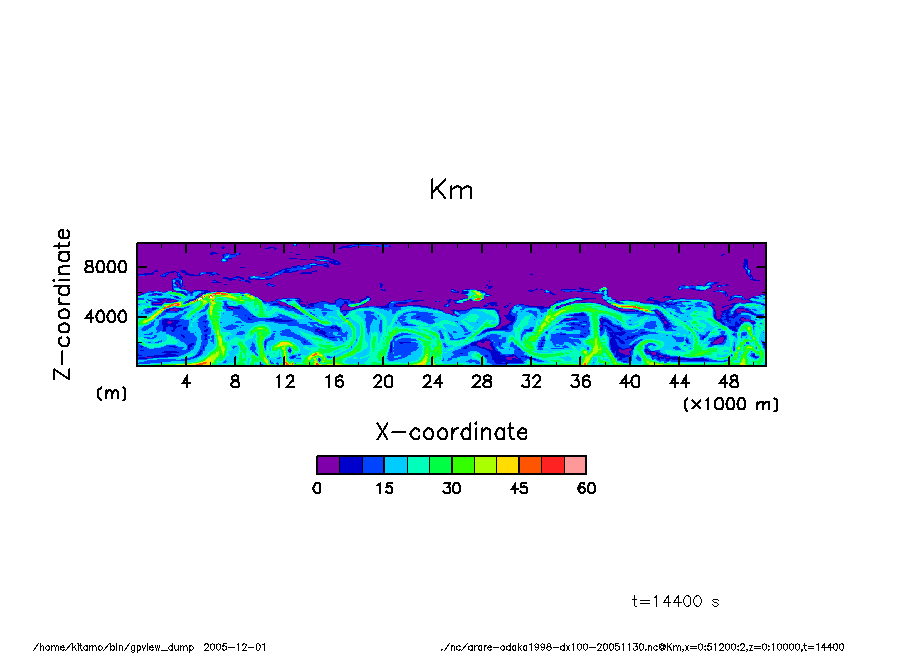

t = 4 hr


t = 6 hr

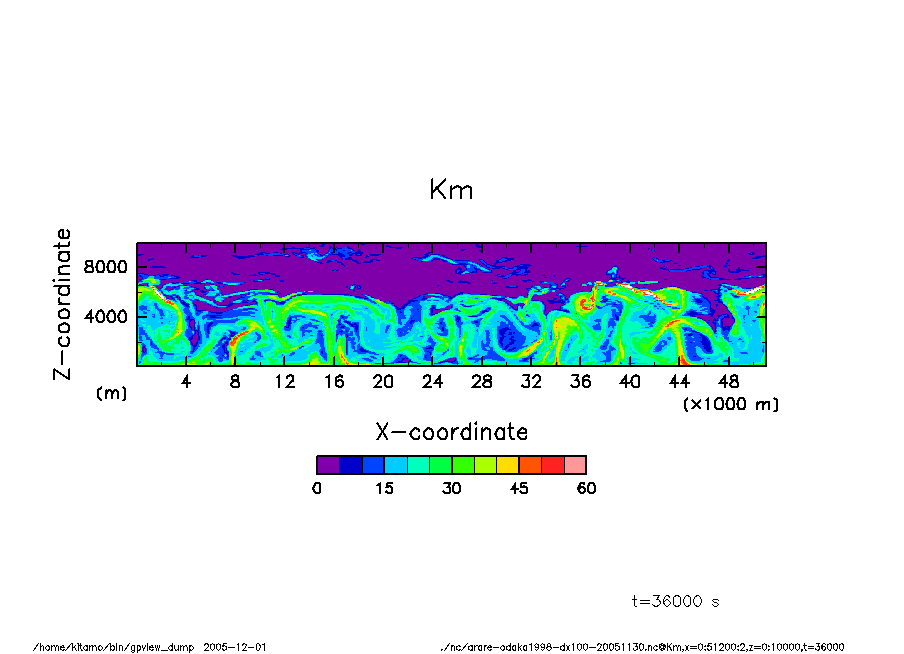

t = 8 hr


t = 10 hr

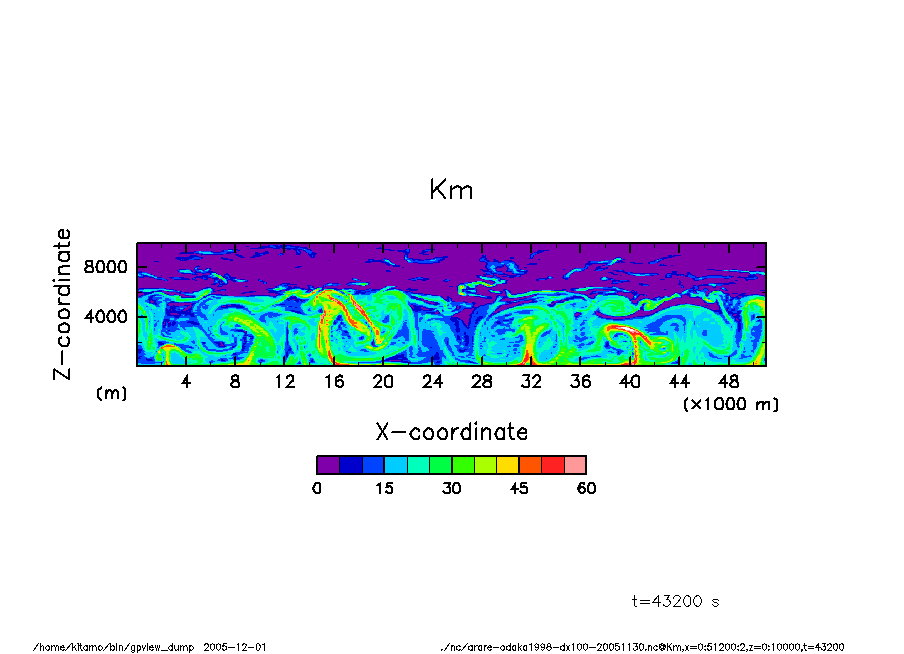

t = 12 hr



エネルギーの時間変化

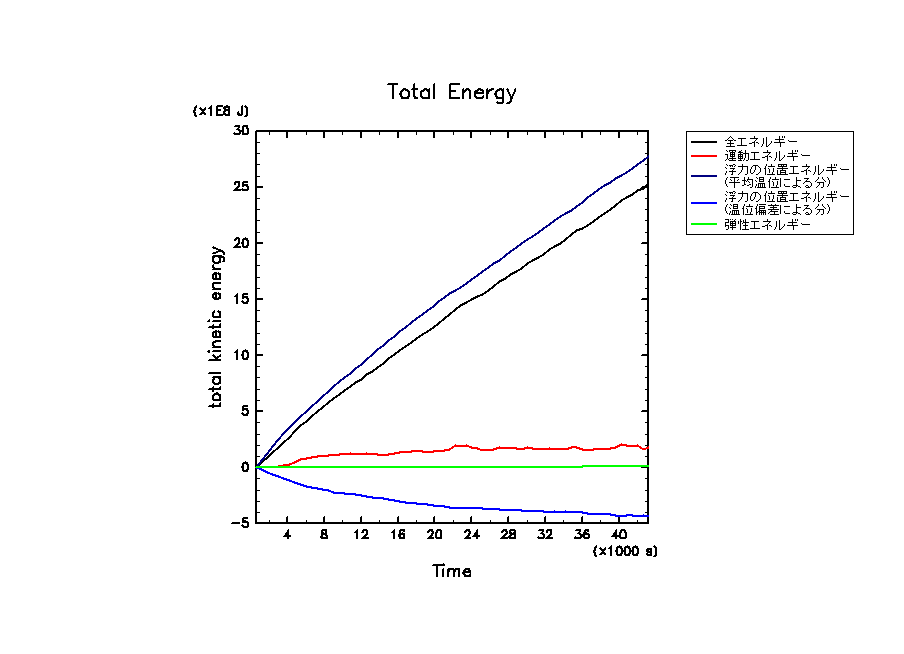

領域全体のエネルギーの時間変化

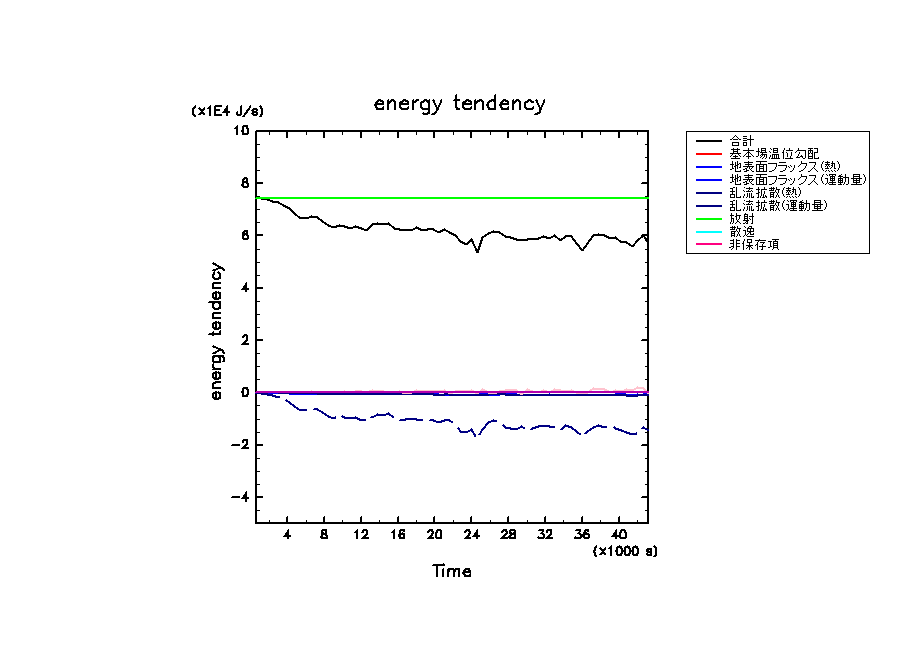

要素ごとのエネルギー変化率の時間変化

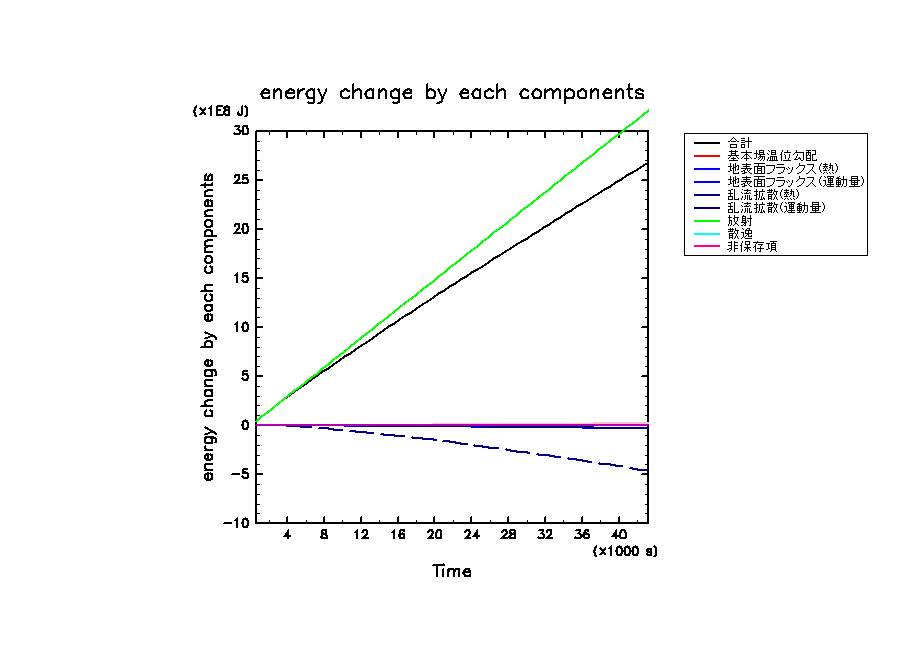

要素ごとのエネルギーの時間変化


質量の時間変化

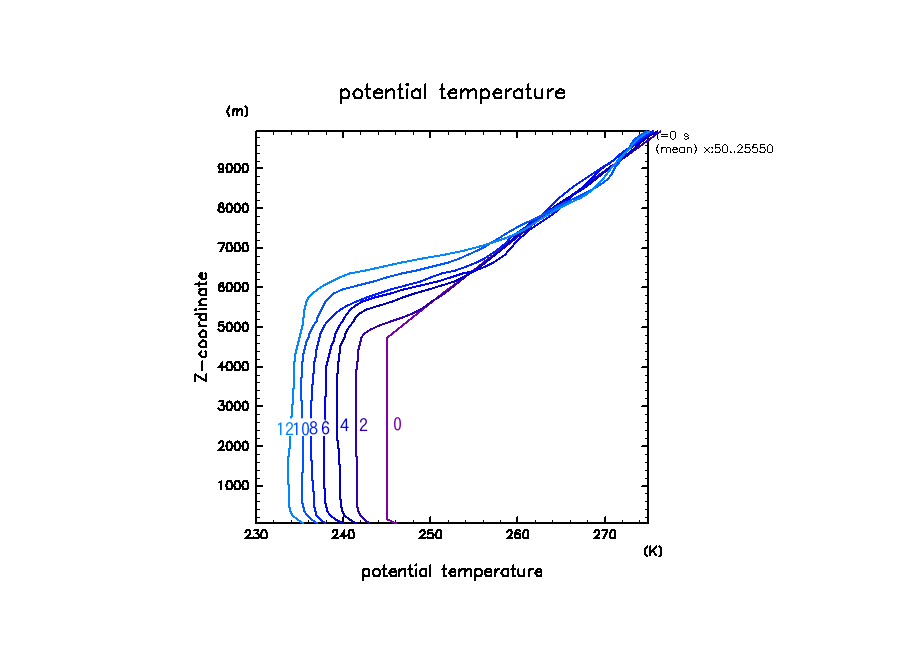

温位の水平平均値の時間変化

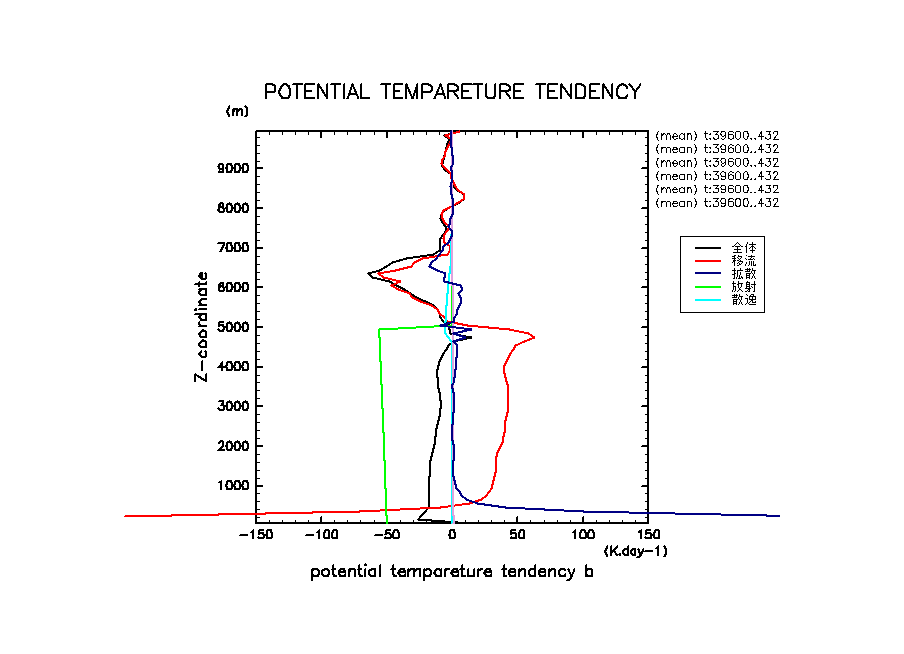

温位変化の寄与

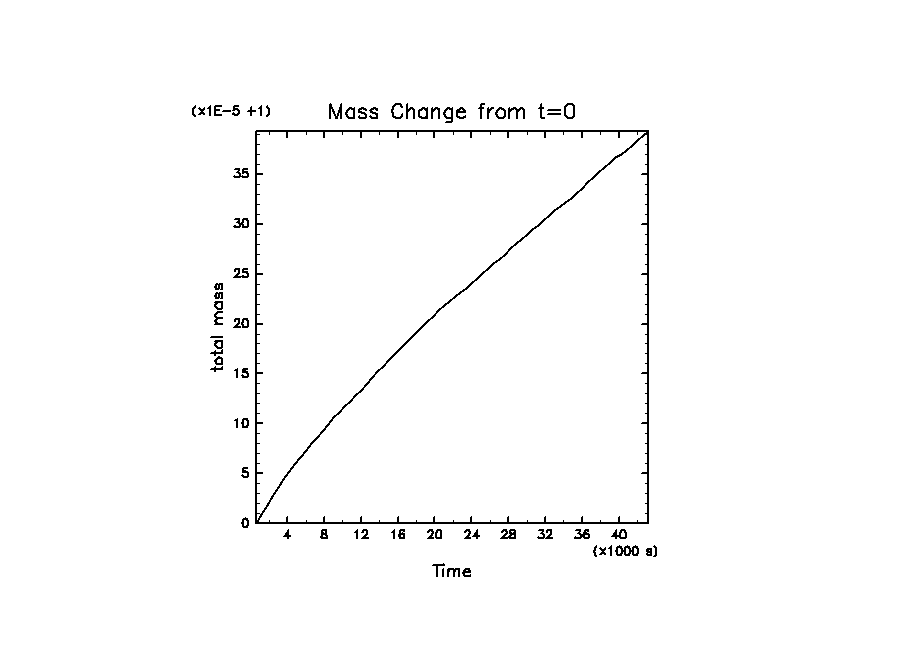

領域全体の質量の時間変化
