deepconv テストプログラム: 音波の伝播

ここでは deepconv を用いた 2 次元の音波の伝播を計算するテストプログラムの実行方法を 説明します.

実験設定の概要

計算設定の概要は以下の通りです. 具体的な数値等の詳細は設定ファイルを参照してください.

• 計算領域
  • 水平 10.0 km, 鉛直 10.0 km
• 基本場と数値摩擦の設定
  • 等温乾燥大気 (300 K), 数値拡散・スポンジ層
• 大気成分などのパラメータ
  • 地球大気条件
• 空間 / 時間格子間隔
  • 空間格子間隔: 水平, 鉛直とも 200 m (一様な方向には 2 km)
  • 時間格子間隔: 長い時間ステップ 2.0 sec, 短い時間ステップ 0.2 sec
• 境界条件
  • 水平方向に周期境界, 鉛直方向に摩擦無し条件
• 初期条件
  • 計算領域中心にガウス分布(半値幅 500 m)の圧力擾乱
• 計算モデル時間
  • 400 sec

実験方法

実験は "exp_setup_files/01_sound-wave" ディレクトリに移動して行います. このディレクトリに設定ファイル "sound-wave.conf" と実行スクリプト "testrun.rb" が格納されています.

$ cd exp_setup_files/01_sound-wave
$ ls
sound-wave.conf  testrun.rb

実験を行うにはスクリプト "testrun.rb" を実行してください. このスクリプト により, 個別の実験を行うための設定ファイル, 初期値ファイルの作成から 実験の実行, 図の作成までが行われます.

$ ./testrun.rb

計算が終了すると, 以下のような個別計算用の設定ファイル, 初期値ファイル / ヒストリーファイル /リスタートファイル, イメージファイルが作成されます.

Imagemagick などでイメージファイルを表示させると, 以下のような結果が確認できます.

XY 方向の音波の伝播

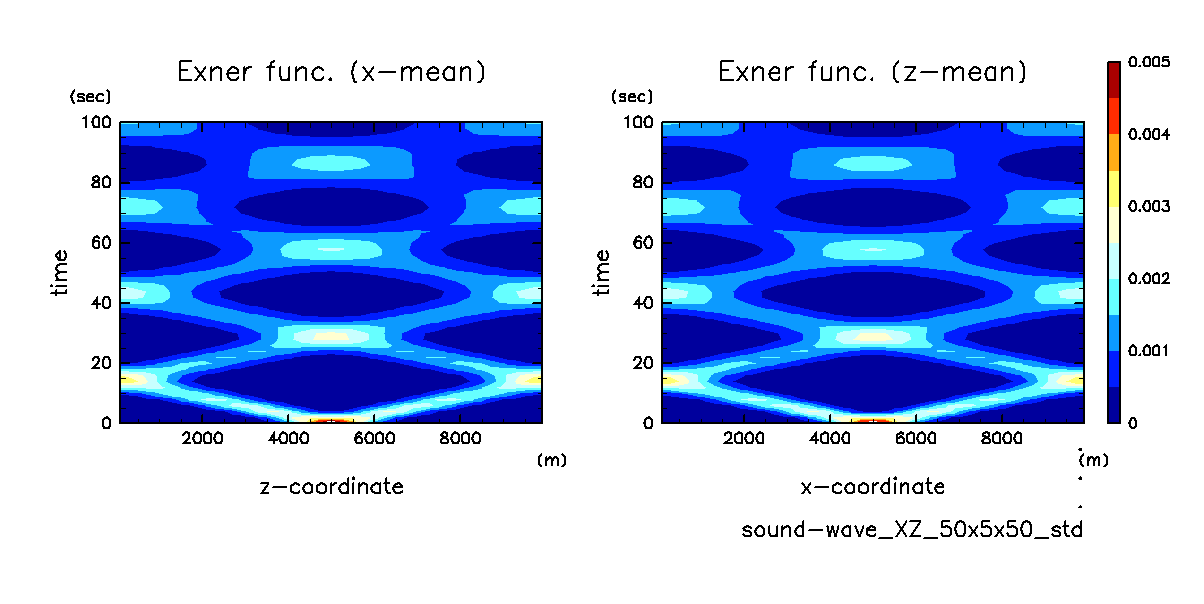

XZ 方向の音波の伝播

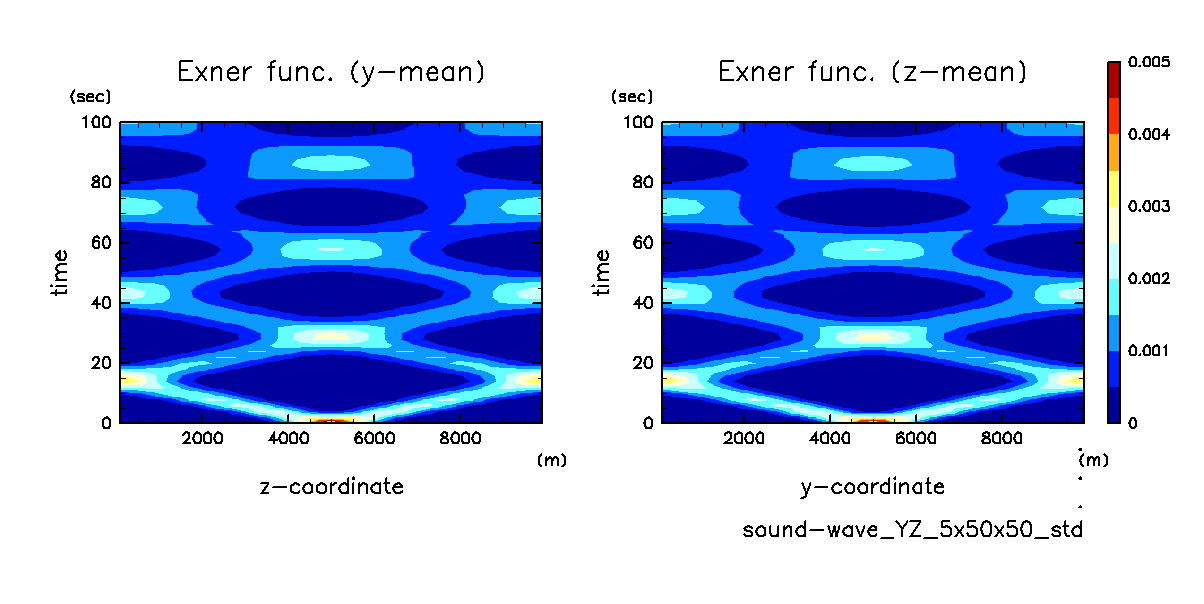

YZ 方向の音波の伝播
