dcpam5-primitive : 簡単金星計算 KW2007 VTEq-YT2003_SHR-KW2007

dcpam5-primitive を用いて描画した簡単金星計算の結果を示します. 本実験では放射平衡温度分布に Yamamoto and Takahashi 2003 のものを用い, 太陽放射加熱率に Kido and Wakata 2007 のものを用いた.

計算環境

実験設定

結果の表示

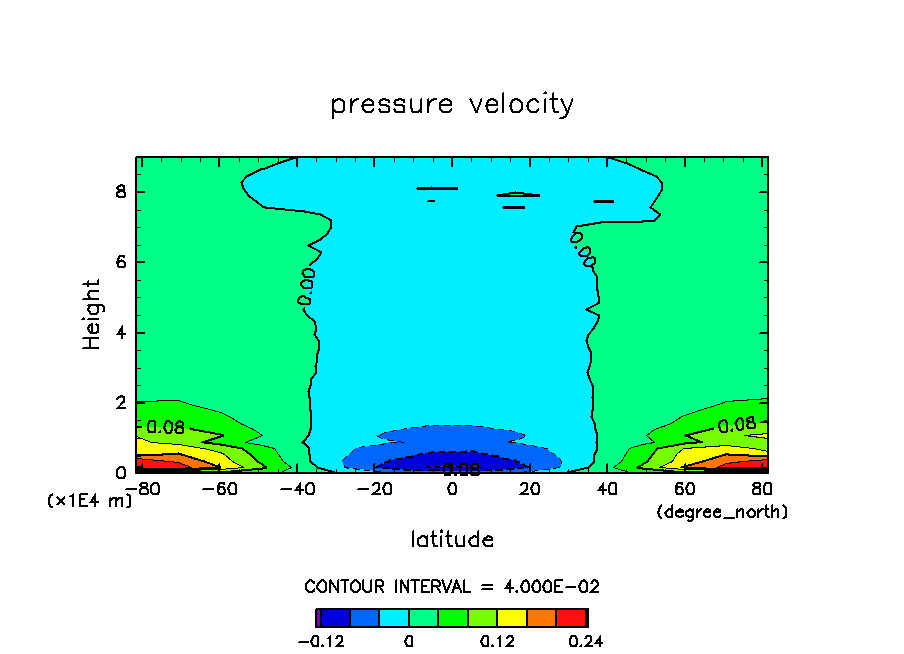

圧力風分布

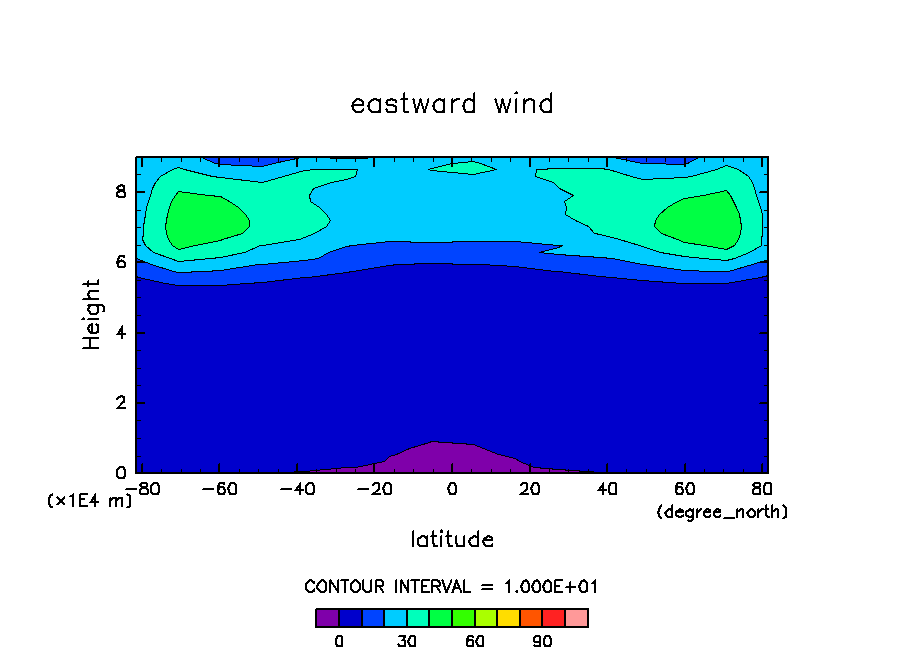

東西風速分布

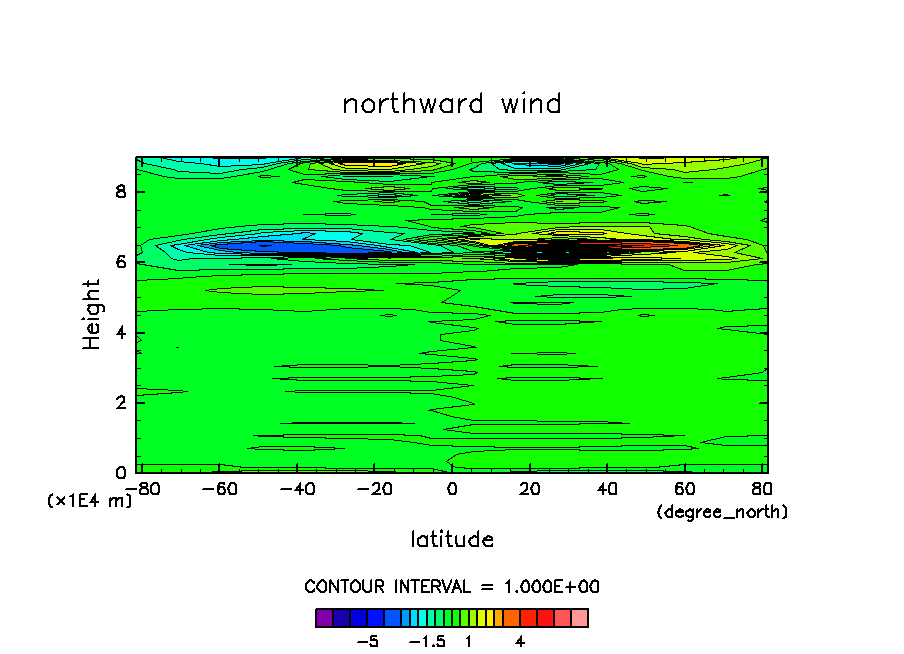

南北風速分布

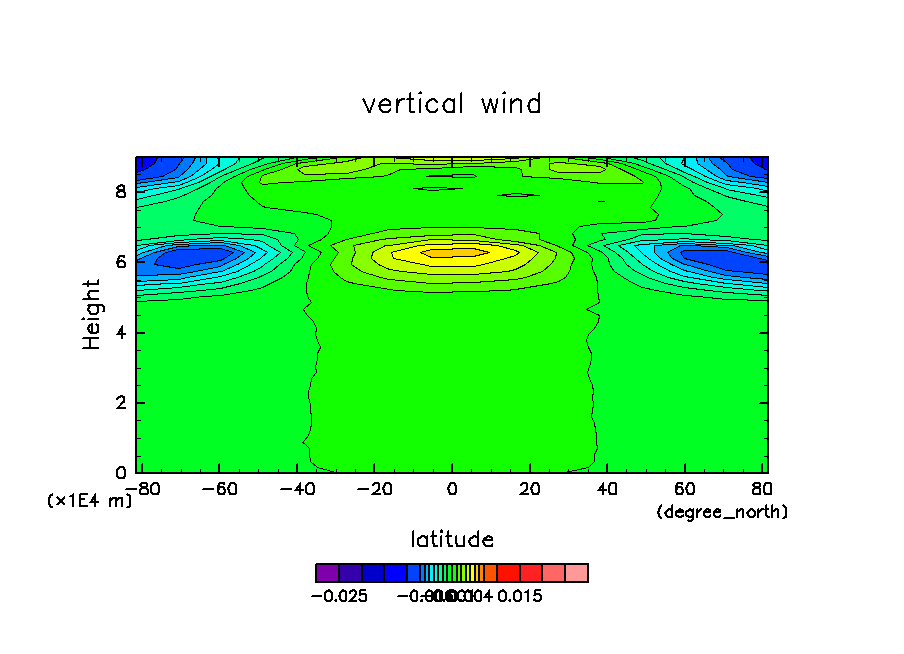

鉛直風速分布

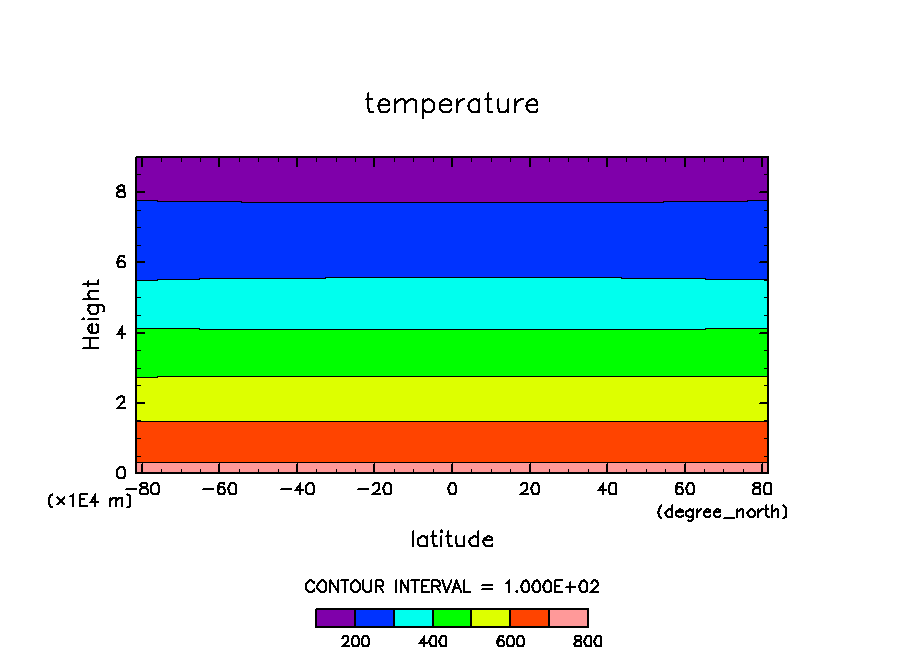

温度分布

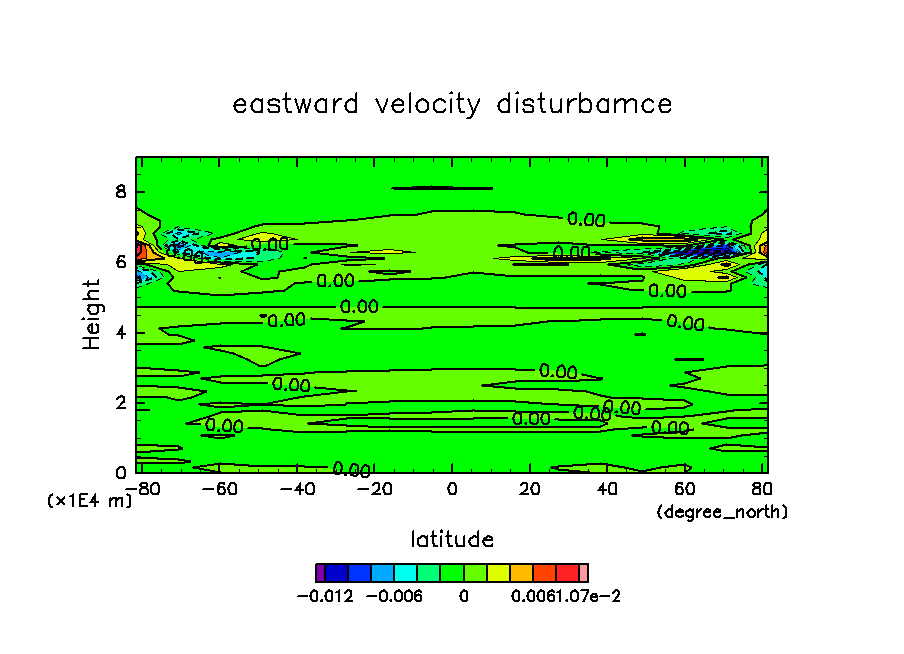

東西風速分布の擾乱場

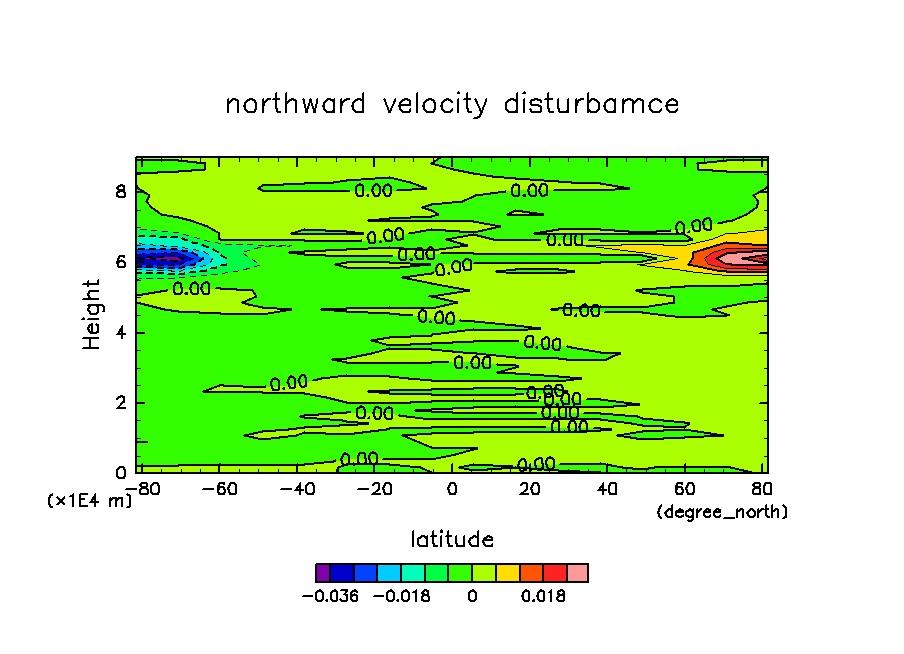

南北風速分布の擾乱場

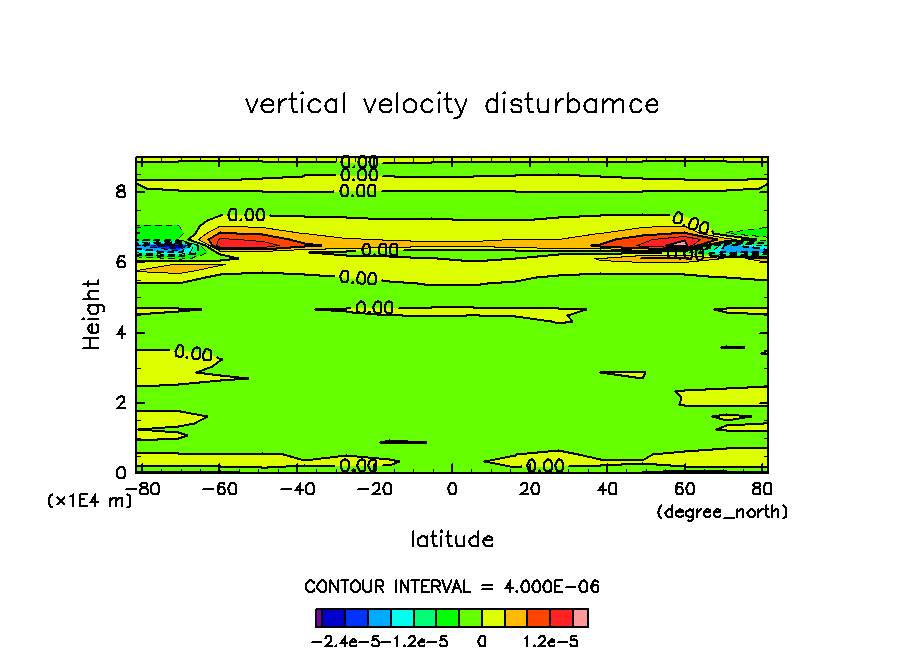

鉛直風速分布の擾乱場

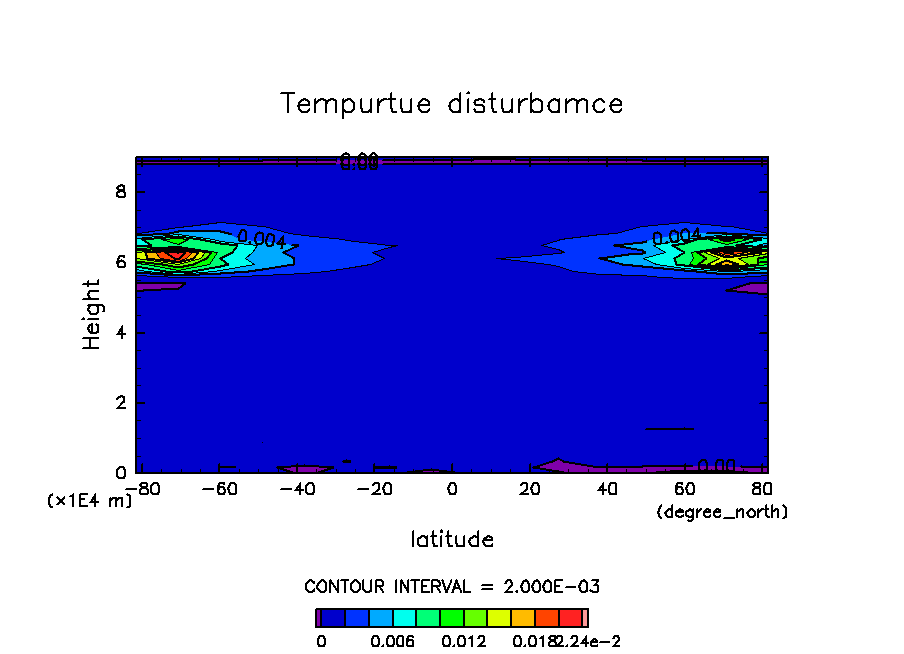

温度分布の擾乱場

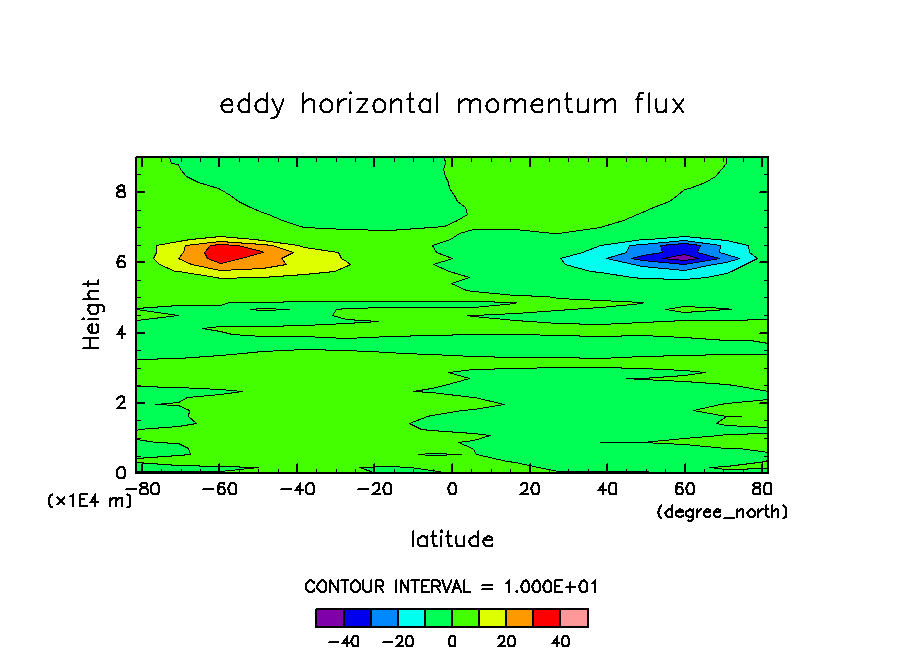

Eddy Momentum Flux

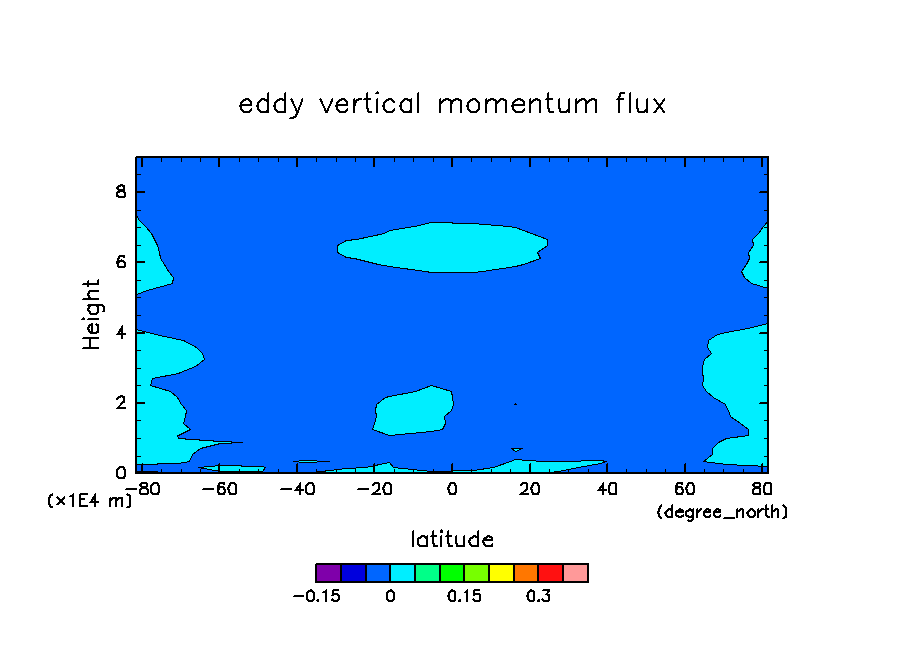

Eddy Vertical Momentum Flux

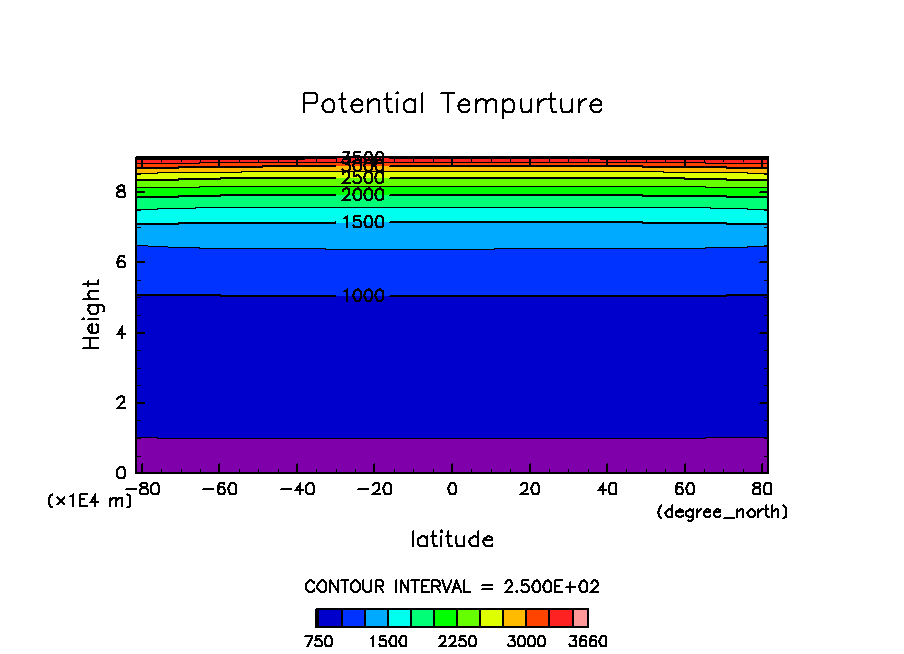

温位分布

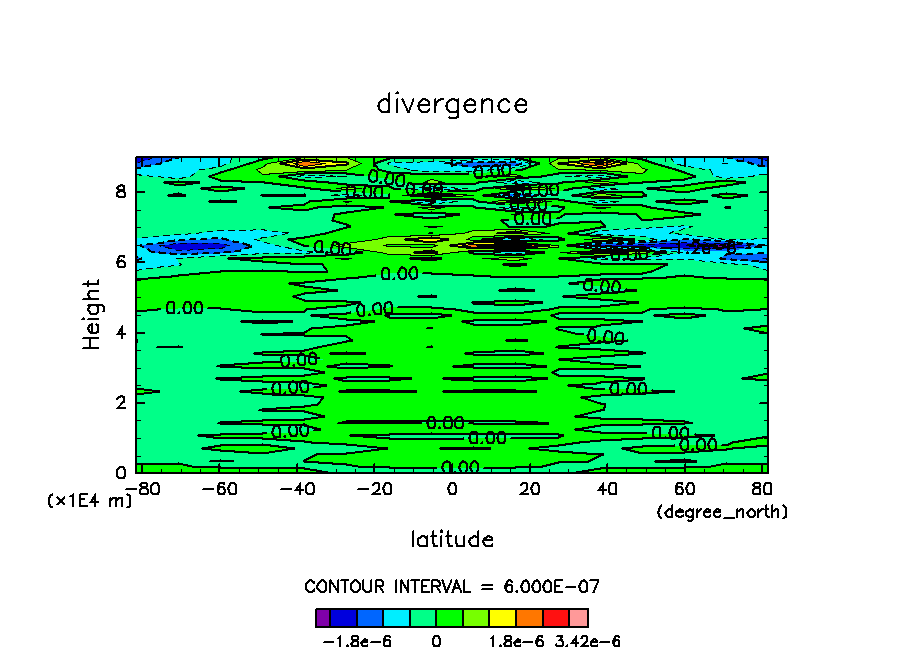

発散分布

渦度分布

圧力風分布

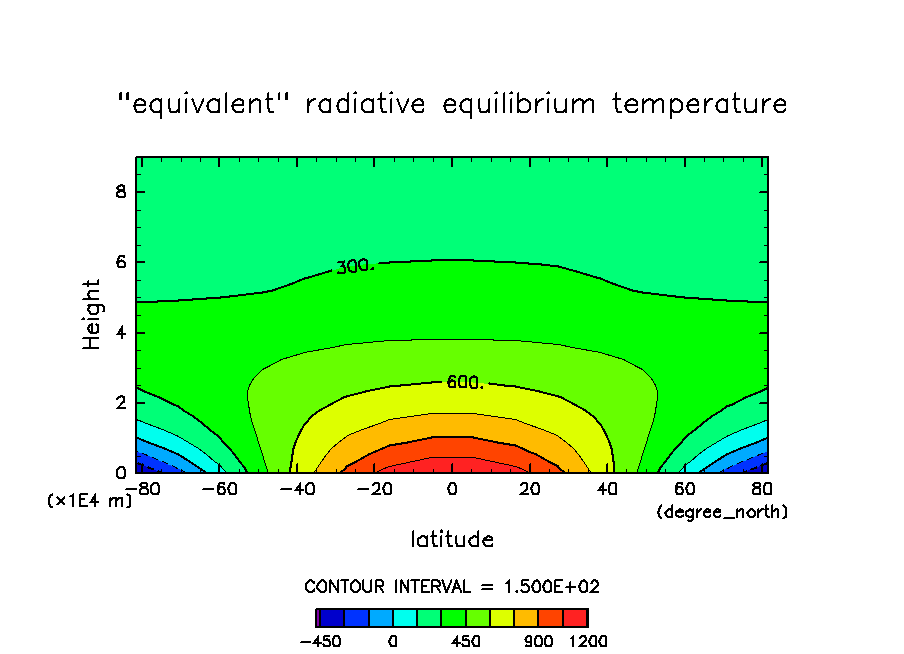

「等価」放射平衡温度分布

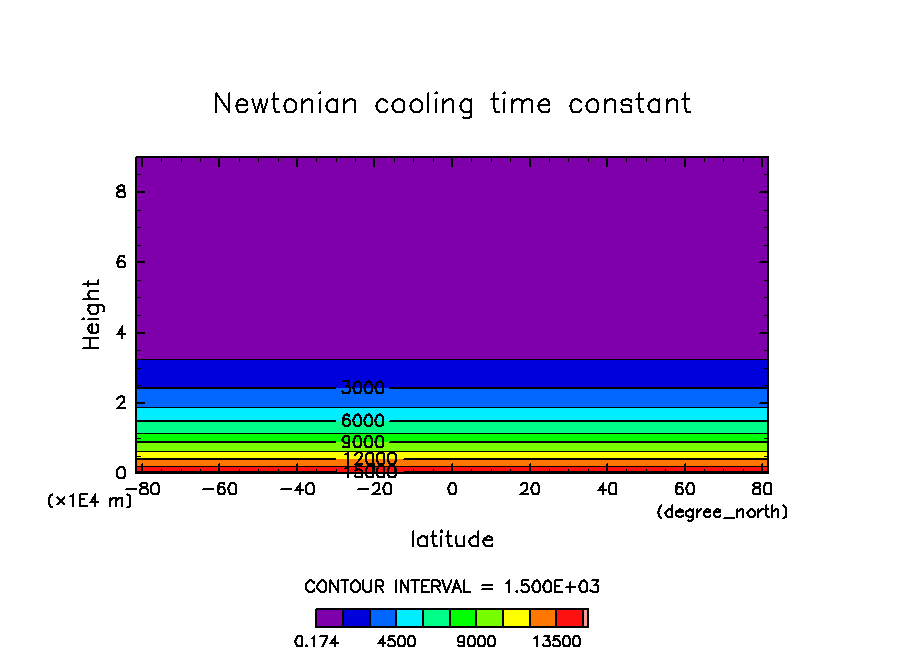

ニュートン冷却の時定数

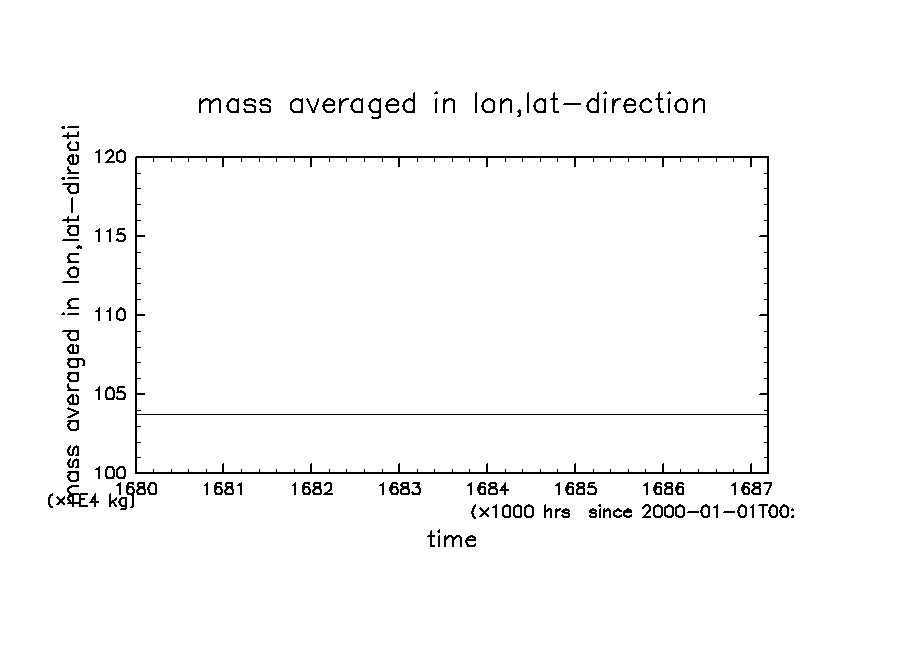

質量分布

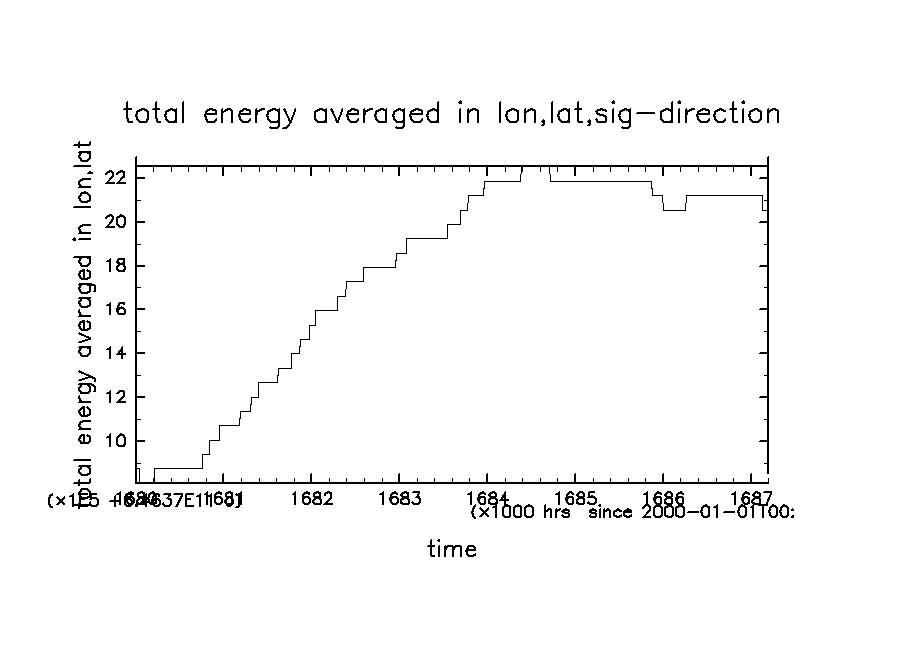

総エネルギー

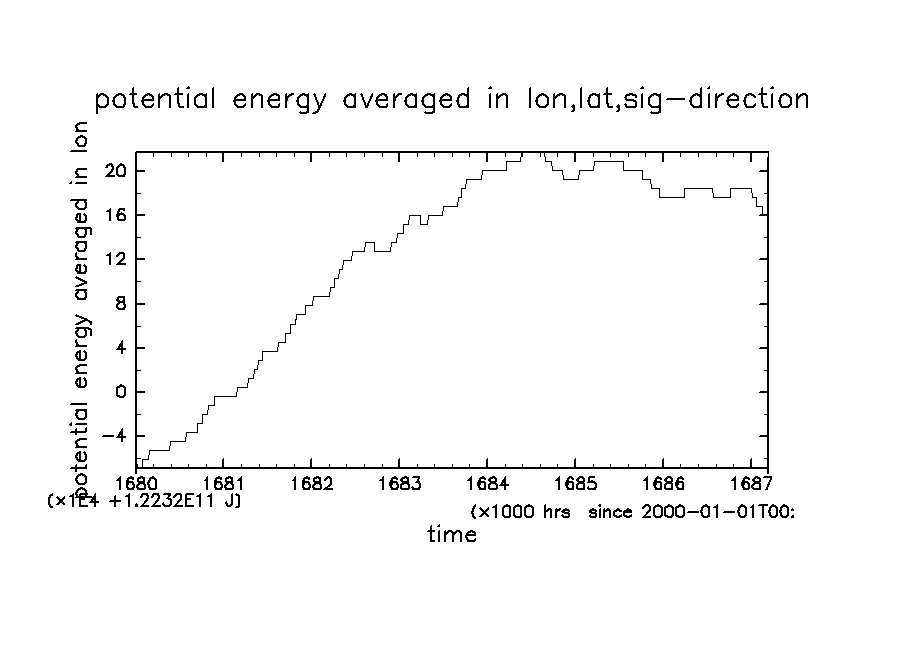

ポテンシャルエネルギー

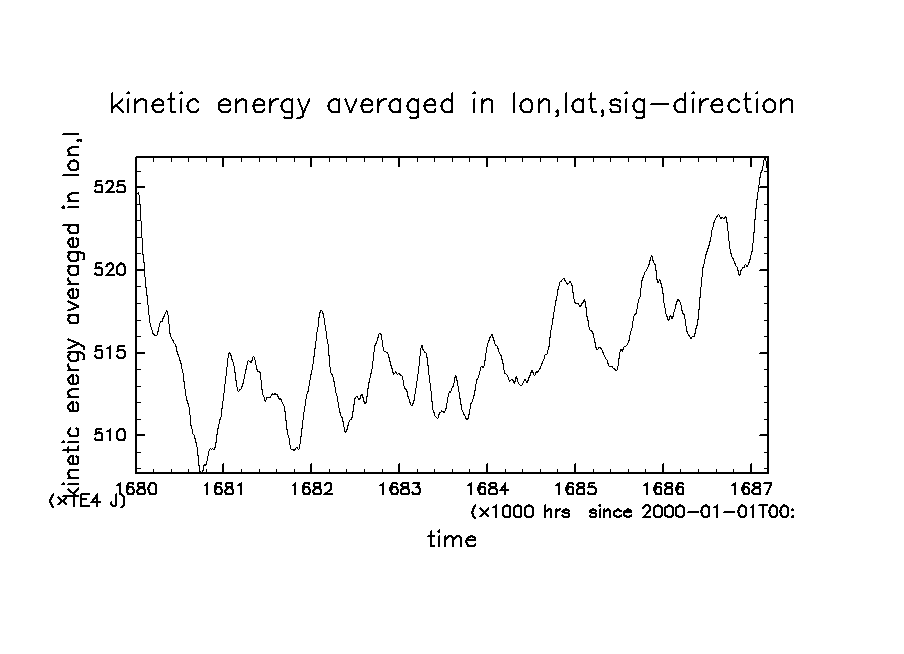

運動エネルギー

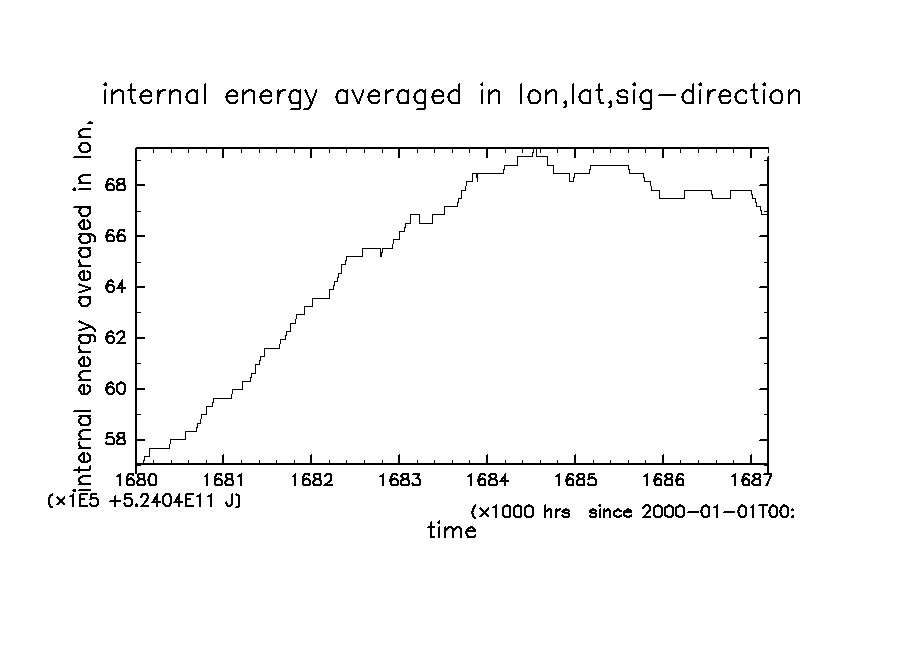

内部エネルギー

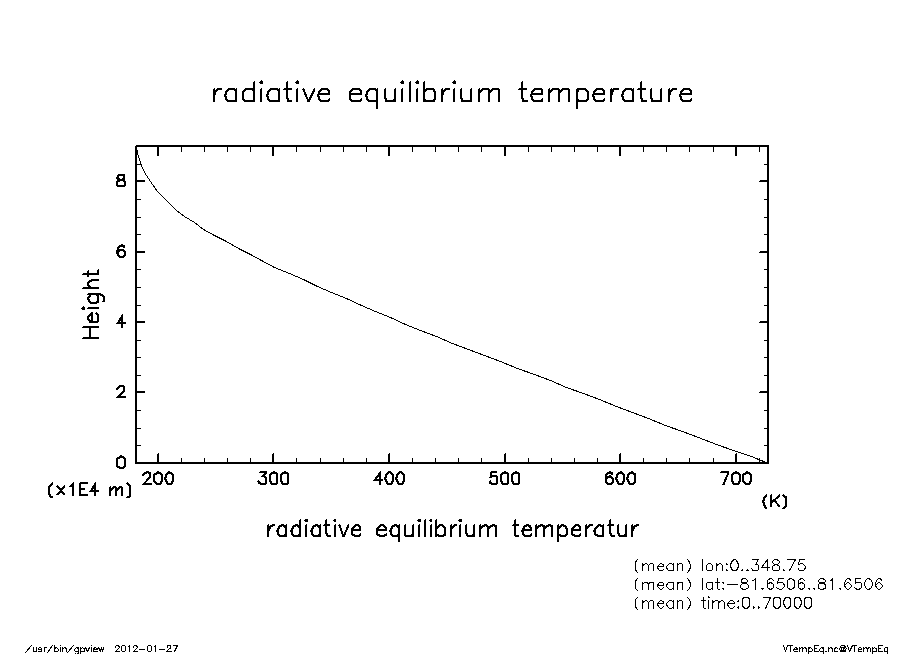

本実験で用いた放射平衡温度分布

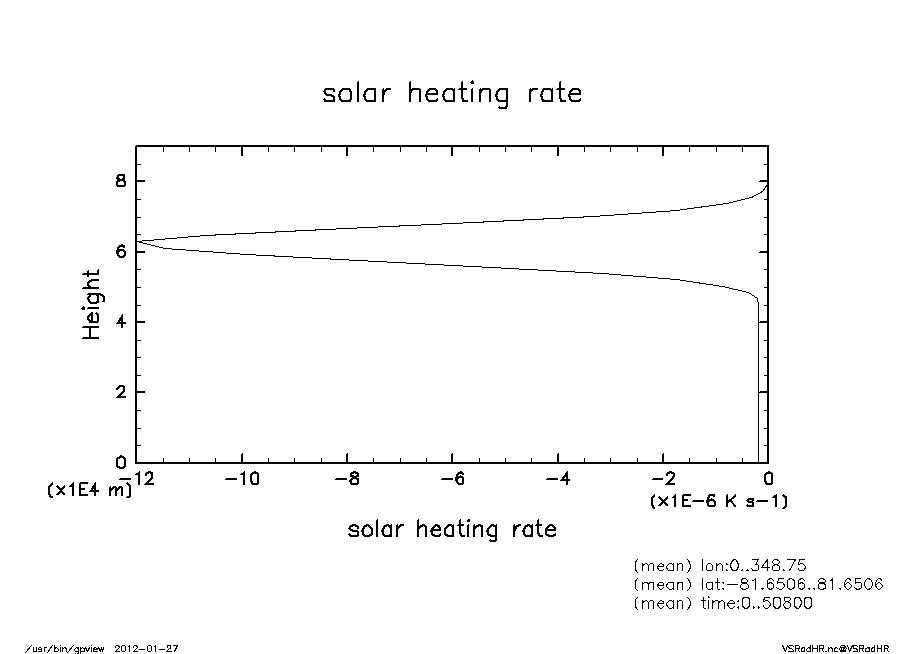

本実験で用いた太陽放射加熱率
