Gfdnavi チュートリアル

Gfdnavi (Geophysical fluid data navigator) は、現在開発中の、地球流体デー タのアーカイブ、データベース化、解析、可視化、そして発見、知見システム です。開発はまだ初期段階であり、今後大きく変貌する可能性があります。 今のところ Gfdnavi のソースは cvs レポジトリーのみに入っており、 電脳サーバーにアカウントのある方しか入手できません。

Gfdnavi は地球流体データを web を通じてアクセスできるようにします。 NetCDF など、地球流体分野で用いられているデータの自己記述性を活かし、 データを自動スキャンすることでメタデータを引き出して登録します。 また、テキストファイルの形でメタデータを補い、データベースを豊かにする こともできます。

本稿では、Gfdnavi の資源を入手して、テスト用のデータベース作り、様々な メニューの利用の仕方を説明します。


  1. あらかじめ必要なもの
  2. Gfdnavi 開発版のインストールとテストの準備
  3. Gfdnavi を使ってみる

あらかじめ必要なもの

  1. Ruby: (ver 1.8.*) オブジェクト指向スクリプト言語です。なるべく新しいものがいいでしょう。
  2. GPhys 等の電脳 Ruby 資源:
  3. Ruby on Rails: (ver 1.*) Rubyと関係データベースを用いた Web アプリケーションフレームワークで す。なるべく新しいものがいいでしょう。
  4. 関係データベースマネージメントシステム(RDBMS): Ruby on Railsが対応している RDBMS は多数ありますが、以下では Rails のチュートリアルで良く使われてる mysql を使います。 ほかに、小規模用の RDBMS として SQLite もおすすめです。

Gfdnavi 開発版のインストールとテストの準備

以下は現在のイントール方法です。今後はより簡単になる予定です。

実行プラットフォームは linux です。 Windows でも基本的に変わらないと思いますが、試してません。

Gfdnavi のダウンロードと rails コマンド実行

% cd your_work_dir
% cvs -d dennou-k.gfd-dennou.org:/GFD_Dennou_Club/ftp/arch/davis/cvsroot co gfdnavi
% rails gfdnavi
     (いくつかのファイルについて置き換えて良いか質問されるが、
     すべて n にする。つまり CVS 版を利用するようにする)

Rails では通常は、上記の rails コマンドによって、 新しいアプリケーションの雛形を作ります。 この中にはユーザーが作成していく部分と、 rails のヘルパーコマンド等ユーザーの編集が想定されてない部分があります。 cvs にはユーザー作成部分だけが入ってますので、 チェックアウト後に rails コマンドを走らせます。 なお、上記の実行の順番を逆にしてはいけません。

以降の作業はここでできた gfdnavi ディレクトリーにて行います:

% cd gfdnavi

VizShot インストール (過渡的措置)

VizShot は、GPhys の新しい描画ツールです。GPhys の次のリリース版には取り込まれますが、 現在は cvs 版しかありませんので、個別にダウンロードして入れます。

VizShot の cvs 版はここからダウンロードできます。 これを、上で作られた gfdnavi の下にコピーします。まず、その下の lib の下に、numru というディレクトリーを掘ります。

% mkdir lib/numru

この下に、ダウンロードしたファイル vizshot.rb をコピーしてください。

データベース初期化

データベースの内容(テーブルとその 中身)は自動生成できますが、最初にデータベースを作るのは、 どの sql を使うかとかユーザー名の設定をどうするかで自由度が あるので、別立てでします。mysql を使う場合

% mysql -u root -p

などでログインします(これはパスワードありで rootでログインする場合。 パスワードを対話的に打ち込むと、mysqlセッションになります)。

mysql> create database gfdnavi_development;
mysql> create database gfdnavi_test;
mysql> create database gfdnavi_production;
mysql> grant all on gfdnavi_development.* to 'davis'@'localhost' identified by 'hogehero';
mysql> grant all on gfdnavi_test.* to 'davis'@'localhost' identified by 'hogehero';
mysql> grant all on gfdnavi_production.* to 'davis'@'localhost' identified by 'hogehero';

これでユーザー名 davis のパスワードは hogehero になります。 このまま使うのでなく適当に変えることをお勧めします。 ユーザー名も何でも構いません。

ついで、データベース設定ファイルを編集します。 行ったユーザー設定を反映させて gfdnavi/config/database.yml を以下のように編集します(パスワード等は適宜変えてください。下記では # ではじまるコメント部分は省略してます)。

% cat config/database.yml
development:
  adapter: mysql
  database: gfdnavi_development
  host: localhost
  username: davis
  password: hogehero

test:
  adapter: mysql
  database: gfdnavi_test
  host: localhost
  username: davis
  password: hogehero

production:
  adapter: mysql
  database: gfdnavi_production
  host: localhost
  username: davis
  password: hogehero

テスト用データベースの作成

開発用データベースを利用します。 まず、gfdnavi ディレクトリーの下で以下を実行してください。

% rake db:migrate

これで、gfdnavi_development データベースにテーブルが作成されます。

はじめて場合はこれだけでいいのですが、開発中にデータベースの テーブルの構成や列が変更される場合があります。また、データベースの 中身を空にしてやり直したい場合もあるでしょう。そういった場合は、 下記のようにします。

% rake db:migrate VERSION=0
% rake db:migrate

ここでは、最初の rake db:migrate VERSION=0 によって、 データベースのバージョンを管理するためのすべてのテーブルが 消去されます。よって、はじめて実行するのと同じ状態で、次の (VERSION=0なしの) rake 実行によって gfdnavi が使う テーブルが作成されます。

いずれにしても、この段階ではテーブルという器が用意されるだけで、 中身は何も入ってません。

次に、Gfdnavi 付属のテストデータを登録することで、中身を作りましょう。 その方法は、2つあります。

  1. 開発テスト用に用意されたデータベース作成の SQL スクリプトを走らせる。
  2. Gfdnavi 付属のテストデータを納めるディレクトリーをスキャンして、 ディレクトリーツリー全体をまとめて自動登録する。

1. は % mysql -u davis -p gfdnavi_development < db/development_data.sql でできますが、ここでは 2. を行いましょう。2. の場合、ディレクトリーツ リーをスキャンしますので、テストデータ以外にも適用できるので。

2. は、下記によって実行されます。

% rake setup

これによって、2. のデータ自動スキャン以外にも下記の setup が行われます:

ユニットテスト

ここは飛ばして構いません。

ユニットテストを使うことで、動作確認ができます。 以下でエラーが発生しないことを確認する程度で十分です。

% rake clone_structure_to_test
% ruby test/unit/variable_test.rb
% ruby test/unit/keyword_attribute_test.rb

(参考) テスト用データはどこにあるか。自分のデータを登録するにはどうすればいいか

ここは本チュートリアルの実行の自体には必要ないので、 読み飛ばしても構いません。(読んでおくことを推奨しますが。)

Gfdnavi が扱うデータは、指定されたディレクトリー以下の全 ディレクトリーツリー内にあるものです。ツリー構造をそのまま登録します。 もちろん扱うデータが少なければファイルをフラットに並べて構いません。

その「データのトップディレクトリー」(以下データトップと呼びます)は、

config/gfdnavi.yml

ファイルで指定します。gfdnavi.yml の現在のデフォルトの内容は、 次のようになってます。

data: RAILS_ROOT/public/data

diagram: RAILS_ROOT/public/diagrams

user: RAILS_ROOT/usr

work: RAILS_ROOT/tmp/work

ignored_dirs:
  - !ruby/regexp /^CVS$/i
  - cvsroot

ここで、RAILS_ROOT は、現在いるはずの gfdnavi ディレクトリーです。 デフォルトでは、データトップはその下の public/data になります。 public/data にはあらかじめテスト用データが入ってます。 他にもデータに情報を付加するためのメタデータファイルが格納されています。 スキャンされるデータファイル、メタデータファイルの種類や、登録される内容、 メタデータファイルの書き方に関しては データおよびディレクトリツリーの自動スキャン を参照してください。

diagram で指定しているのは Gfdnavi が作業用に作る画像ファイル置き場で す。ここ、および work ディレクトリーは時々手で掃除したほうがいいでしょ う。(公開運用用には、別途掃除手段が開発される予定ですが、今のところは 自動掃除したければ自前で cron 等で行うしかありません。)

user で指定するのは、ログインできるアカウントを持つユーザーが Gfdnavi で作った画像やデータやスクリプトを保管する場所です。 この下にそれぞれのユーザー名で作られるディレクトリーが、各自の 「ホームディレクトリー」になります。その中身を公開するか、 自分だけのものにするか、あるいは特定のグループで共有するかは、 生成物を作るときに指定できます。他のユーザーのものは、みる権限のあるも のだけが表示されるようになってます。ログインしない一般ユーザーは、 完全公開とされた生成物だけが見られます。

Gfdnavi を使ってみる

以上により、開発用データベース gfdnavi_development に、用意されたデータのディレクトリーツリーが丸ごと登録されましたので、 サーバーを立ち上げてブラウザーで実際にアクセスしてみましょう。

Gfdnavi の機能やレイアウトは急速に発展してますので、 以下はあくまでも現時点でのスナップショットです。

Gfdnavi のサーバー立ち上げ

Ruby on Rails には(従って Gfdnavi にも)、webrick という web サーバーが同梱されています。従って、apache が運用されていないサーバーでも web サーバーを簡単に立ち上げられます。 ポート番号も任意に選べますので、apache が立ち上がっていても 問題ありません。webrick のデフォルトのポート番号は 3000 です(通常 http に使われるポート 80 は一般ユーザー権限では使えません)。

それでは、webrick を立ち上げてみましょう。ここではポート 3003 を使うことにします。

% ruby script/server --port 3003

これだけで、web サーバーが立ち上がります。 次のようなメッセージがコマンドラインに表示されるでしょう。

=> Booting WEBrick...
=> Rails application started on http://0.0.0.0:3003
=> Ctrl-C to shutdown server; call with --help for options
[2006-08-25 15:33:07] INFO  WEBrick 1.3.1
[2006-08-25 15:33:07] INFO  ruby 1.8.2 (2005-04-11) [i386-linux]
[2006-08-25 15:33:07] INFO  WEBrick::HTTPServer#start: pid=25680 port=3003

このあとは、ブラウザーからのアクセスに応じて、メッセージが表示されてい きます。

script/server は、デフォルトでは開発版のデータベースを使うことになってますので、 gfdnavi_development が使われます。本番用のデータベース gfdnavi_production を使うには、オプション -e production をつけます。

ブラウザーによるアクセス

Gfdnavi は web ブラウザーからアクセスします(将来的には web サービスにより、ブラウザー以外からのアクセスを想定したサービスも 実装される予定です)。

Web ブラウザーの URL を入れる窓に http://localhost:3003/ と入れ、リターンキーを押しましょう。下記の画面が現れるはずです。 Start from here となっているところは、検索画面 (/search) へのリンクです。 検索画面へのリンクさえつければ、トップページ (public/index.html) は好きなように置き換えて構いません。

<a href="TUTORIAL1.files/TopPage.png"> <IMG SRC="TUTORIAL1.files/TopPage_s.png"></a>

gfdnavi のメニュー

現在下記のメニューがあります。

まずは管理者のパスワードを変える

Gfdnavi はログインしなくても一部の機能を除き使えるように なってますが、はじめて立ち上げる際には管理者パスワードが デフォルトのままになってますので、まずはログインして変更しましょう。

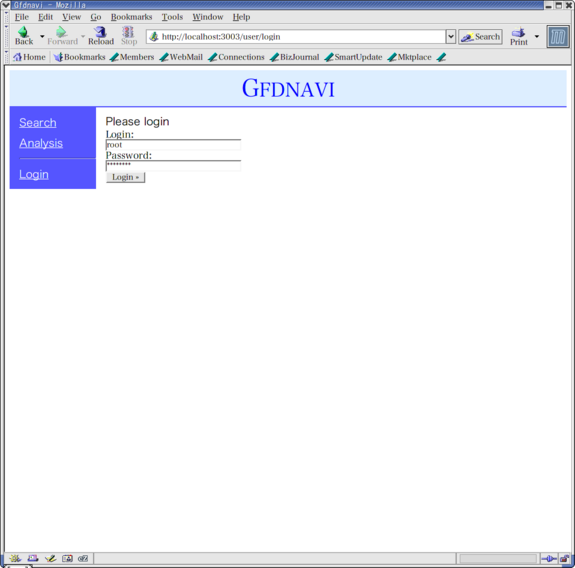

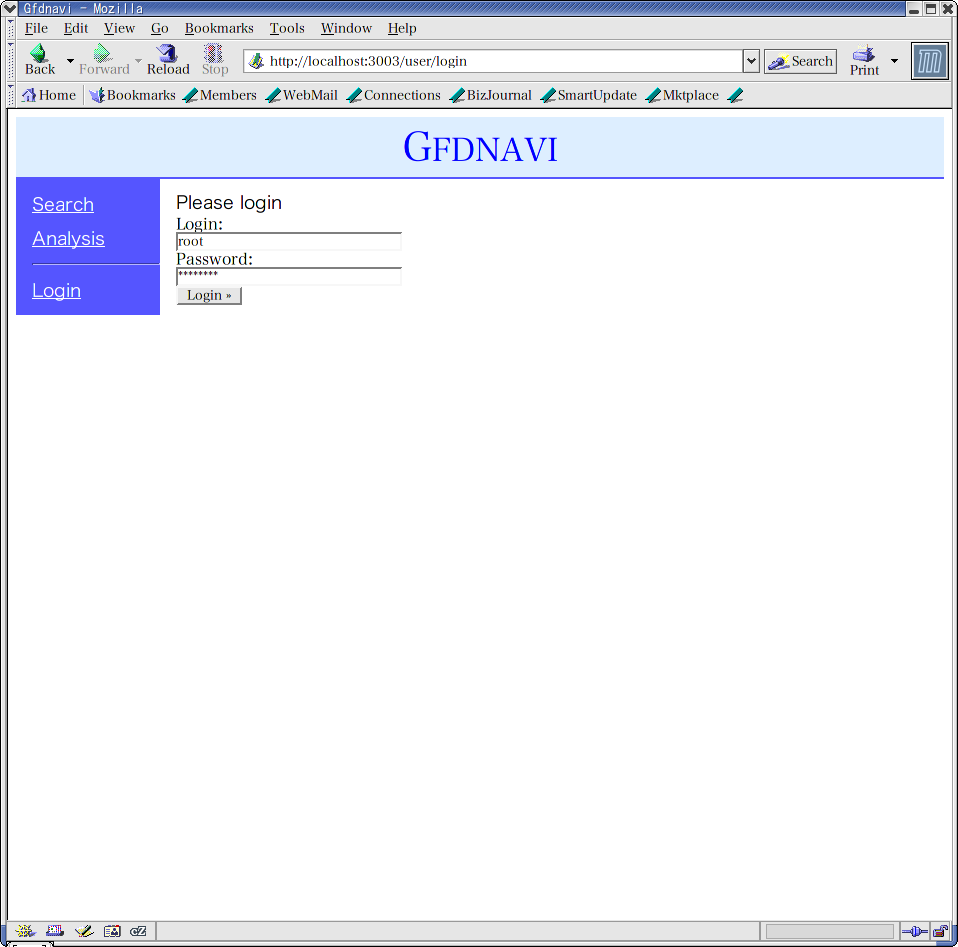

http://localhost:3003/usr/login/ を開くとログイン画面に なります。管理者のユーザー名は root、初期パスワードはこれを 2回繰り返したものです(わかりますね?)。

TUTORIAL1.files/Login_s.png

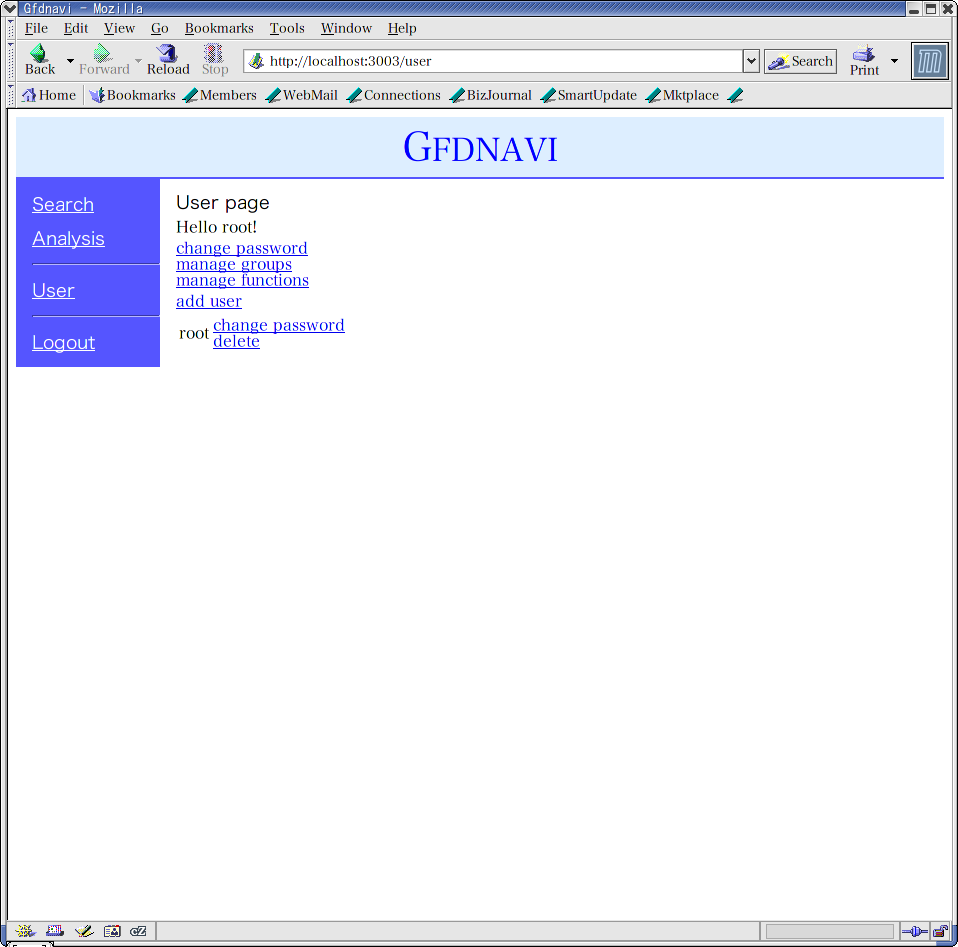

root でログインすると次の画面が現れます。change password をクリックして、パスワードを変更しましょう。パスワードは 暗号化されてデータベースで管理されます。

TUTORIAL1.files/RootUserPage_s.png

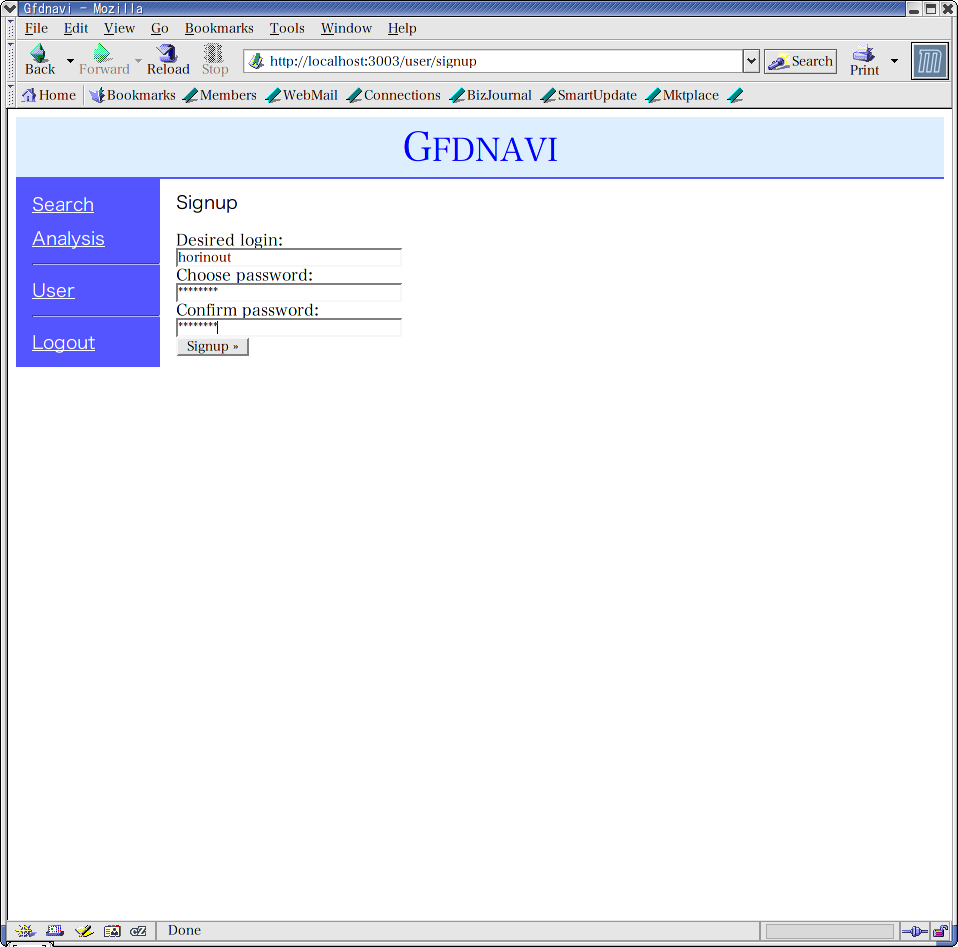

管理者以外のユーザーは "add user" メニューで登録できます。 ついでに自分のアカウントも作りましょう。これは root とは 別にするのが良いでしょう。

TUTORIAL1.files/AddUser_s.png

階層的なデータディレクトリー表示

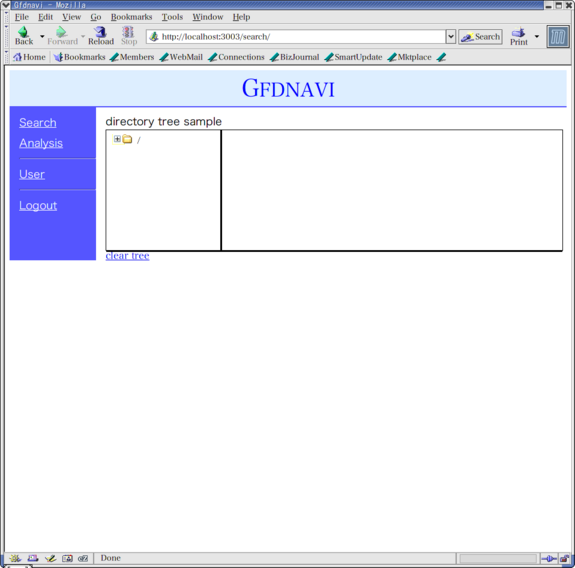

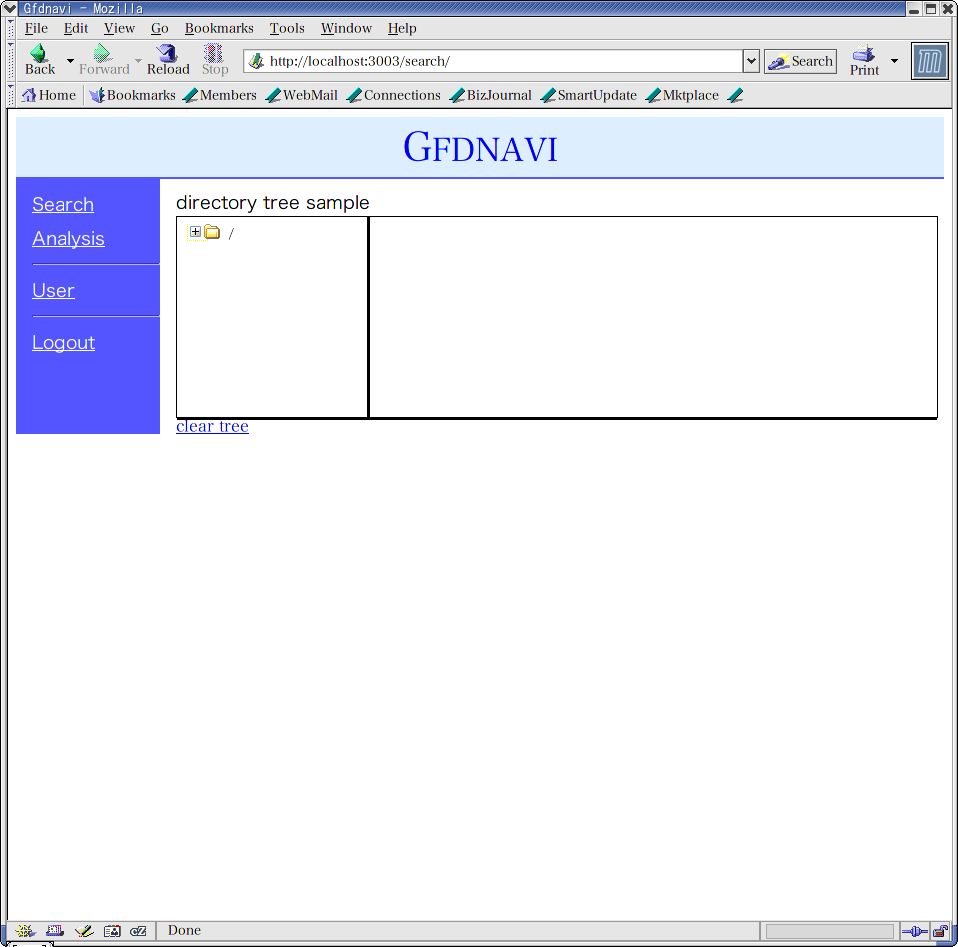

次に左メニューの Search をクリックしましょう。 ブラウザーに直接 URL http://localhost:3003/search/ を入れても同じです。すると、次のような画面になります。

TUTORIAL1.files/Search0_s.png

上記のユーザー管理を行った場合は、root でログインしてますから、 左の Logout を押していったんログアウトし、改めて自分のユーザー名で ログインしましょう。改めて Search を押すと同じ画面が現れます。

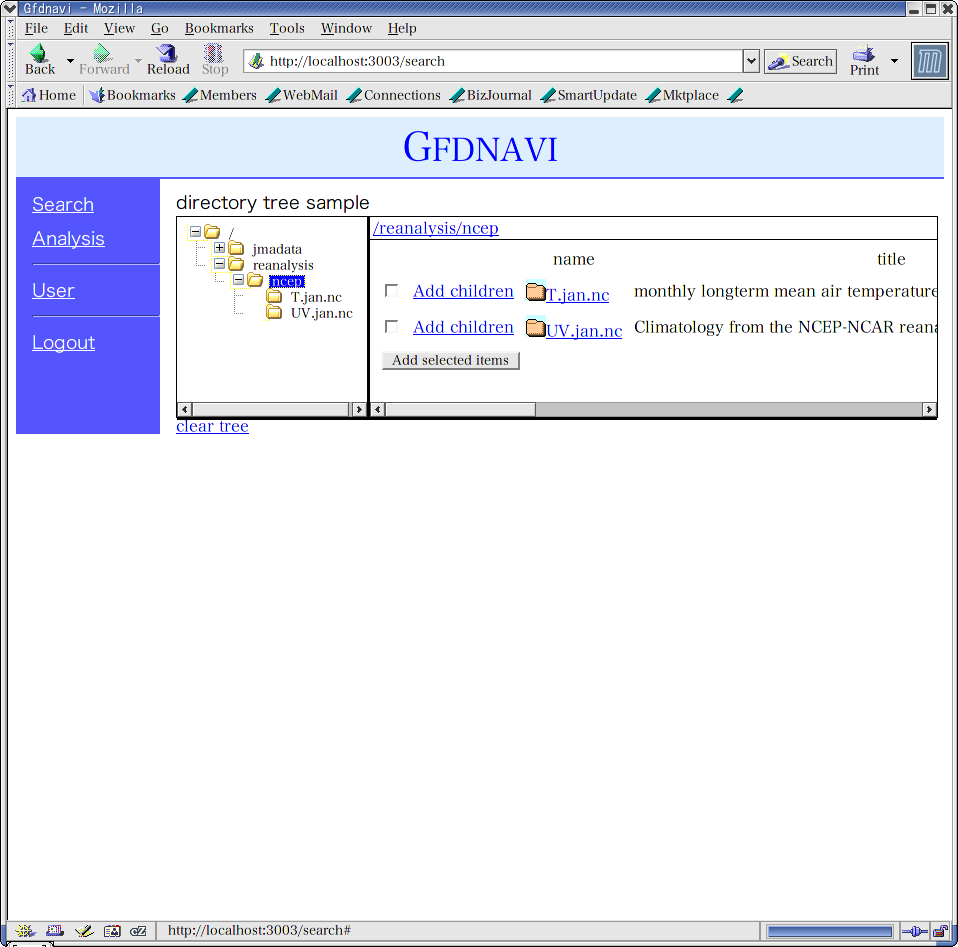

Explorer 風にディレクトリーが一つ表示されているのがおわかりでしょう。 データを納めるルートディレクトリーです。 ご想像通り、クリックして開いていくことができます:

TUTORIAL1.files/Search1_s.png

左窓で色が反転してるディレクトリー (ncepというディレクトリー) が 現在選択されているディレクトリーです。 右側の窓には、このディレクトリーの内容が表示されます。

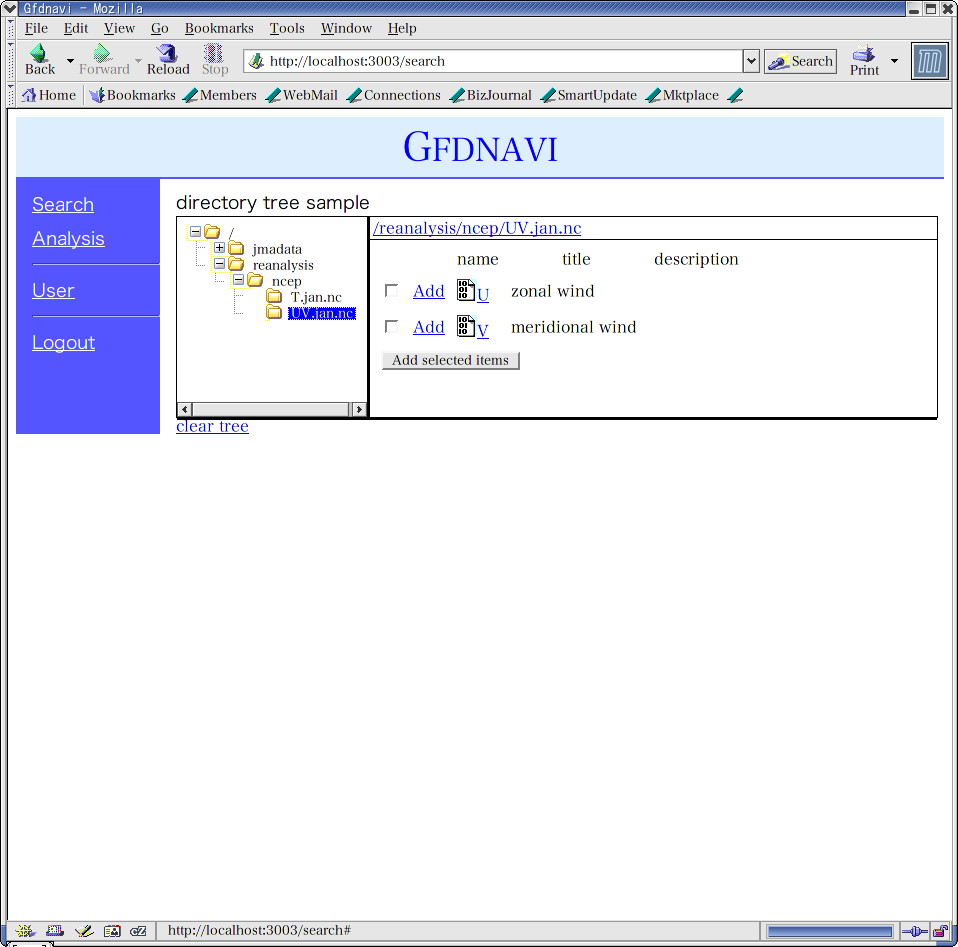

さらにこの下の UV.jan.nc というディレクトリーをクリックしてみましょう。

TUTORIAL1.files/Search2_s.png

実は、UV.jan.nc はファイルシステム上はディレクトリーでなく ファイルです(NetCDF形式です)。しかし、Gfdnavi上では、 データを格納するディレクトリーとして扱われます。 この画面は、UV.jan.nc という NetCDF ファイルに、U, V という2つの変数が入ってることが示されています。 (NetCDFに詳しい方へ。ここでは座標変数は表示されません。 代わりに各変数は座標変数を持つものとして扱われます。 GPhys という座標情報込の多次元データオブジェクトで扱われるものが、 Gfdnavi の変数になります。よって、サポートされるファイル形式は NetCDF, GrADS, grib です。)

変数やディレクトリーの説明表示 〜 データファイルのダウンロード

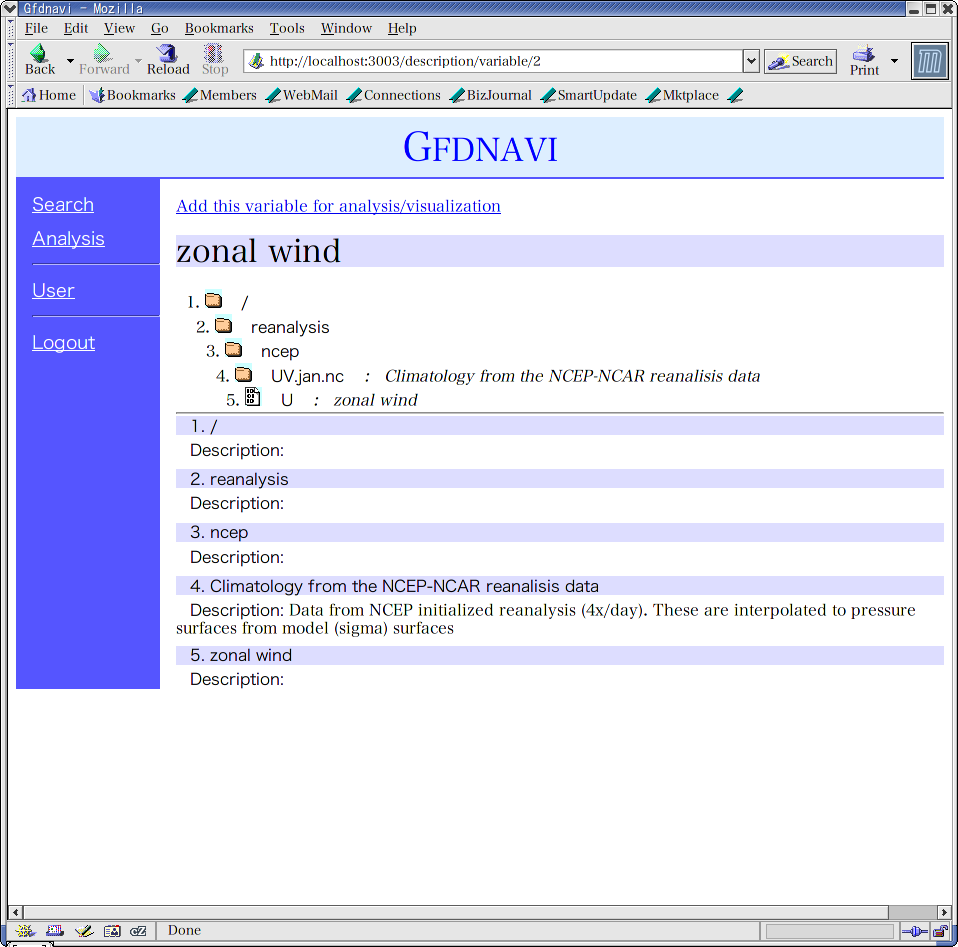

上の画面で、変数名 U をクリックしてみましょう。 すると次の画面が表示されます。

TUTORIAL1.files/DescriptionU_s.png

その変数に直接ついている説明だけでなく、 すべての親ディレクトリーの説明が表示されます。 ツリー上にデータを整理する場合、 各ディレクトリーはその下のすべてに共通する括りであるのが通常なので、 Gfdnavi はそれを活かしているまでです。これによって、 共通するメタデータは、しかるべきレベル(ディレクトリー)に 一回だけおけば良いということになります。ディレクトリーツリーを XML 的な階層構造と等価に扱っていると言ってもいいでしょう。

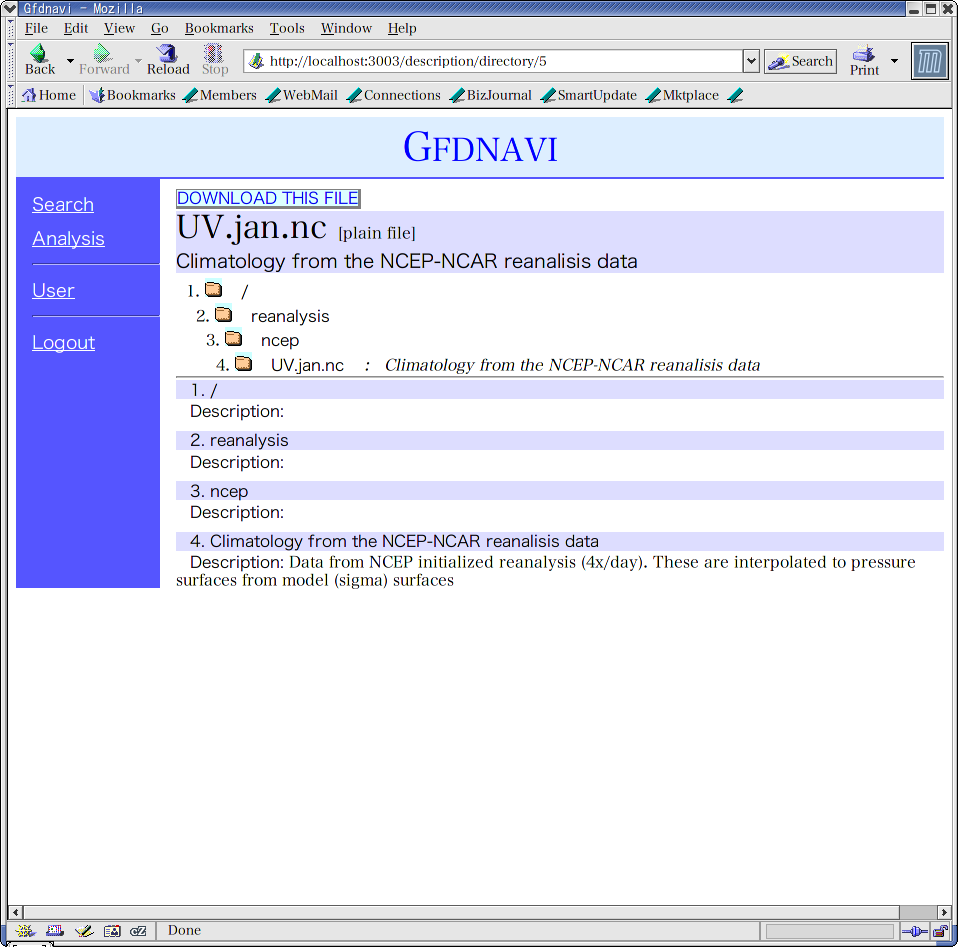

この画面の上のほうの "Add this variable for analysis/visualization" をクリックすると解析可視化画面になりますが、まとめて次の節で説明します ので、再び Search に戻りましょう。今度は、左窓で ncep を選択して、 再び UV.jan.nc を右窓に表示しましょう(3つ前の図になります)。 ここで右窓で UV.jan.nc をクリックすると次の画面になります。

TUTORIAL1.files/DescriptionNC_s.png

階層を一つ上に上がっただけなので、説明の内容はほとんど変わりませんが、 上のほうに

DOWNLOAD THIS FILE

というボタンがあるのがわかるでしょう。ここをクリックすると、 ファイル UV.jan.nc がダウンロードできます。Gfdnavi では ファイルもディレクトリー扱いですが、上の画面を良く見ると [plain file] と書いてあります。実際は plain file であるものは、 ダウンロードの対象になるようになっているのです。

解析可視化

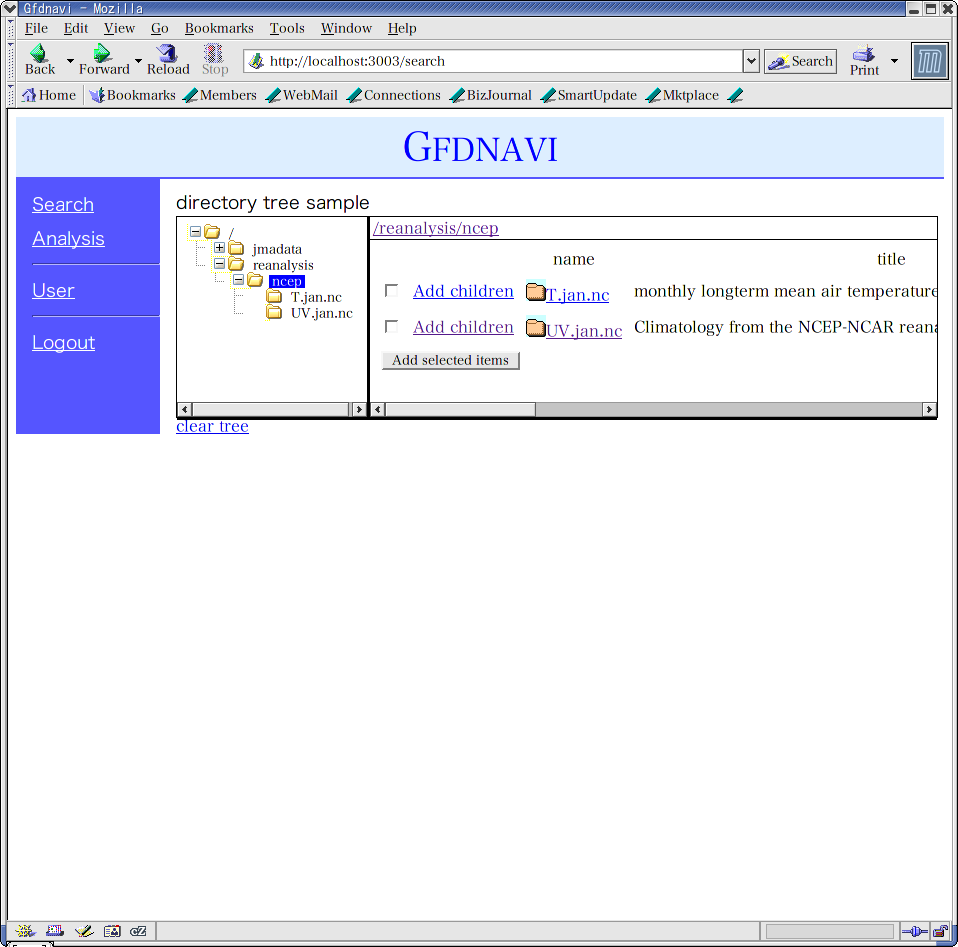

再び Search に戻って、右窓の UV.jan.nc の前についた "Add children" をクリックしましょう。

TUTORIAL1.files/Search3_s.png

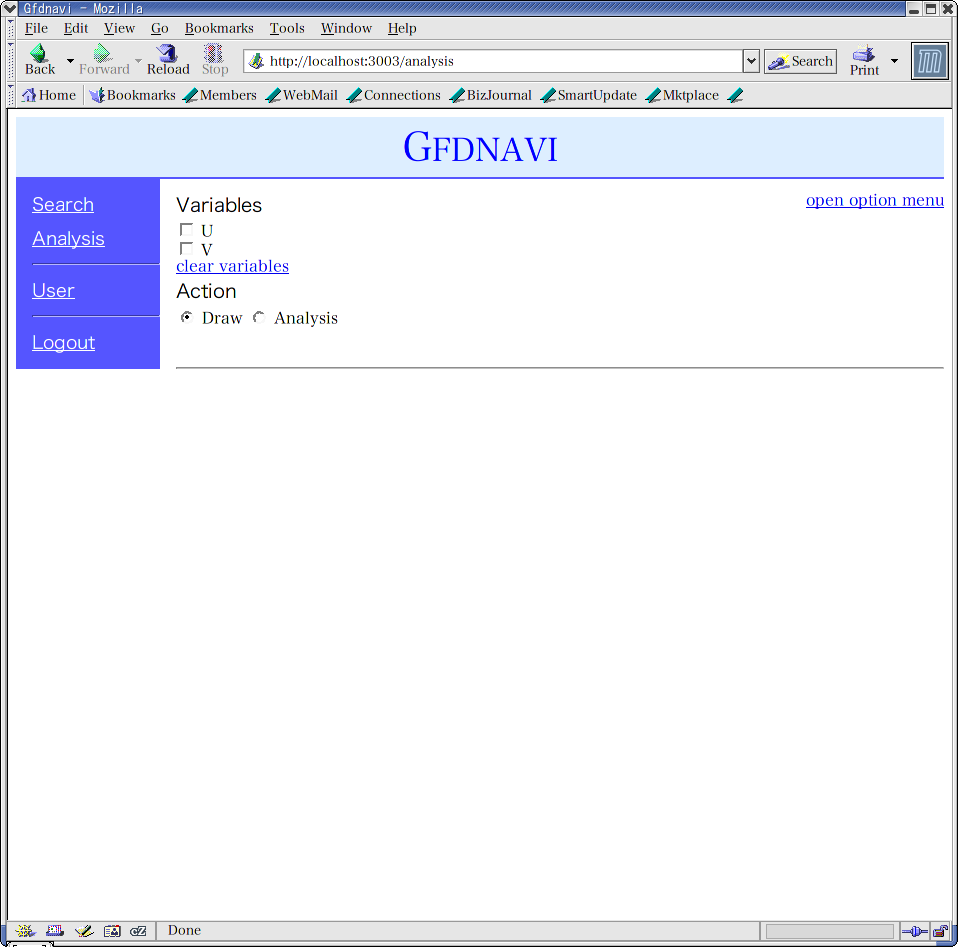

すると、UV.jan.nc 中の変数、すなわち U と V をリストに入れて、解析可視化画面に切り替わります。

TUTORIAL1.files/Analysis0_s.png

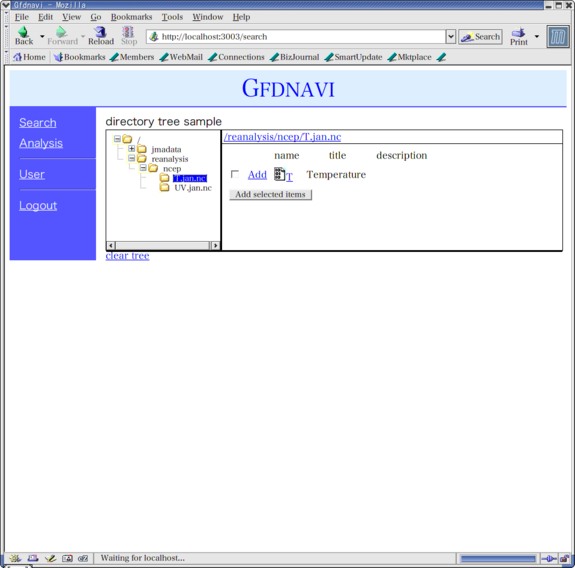

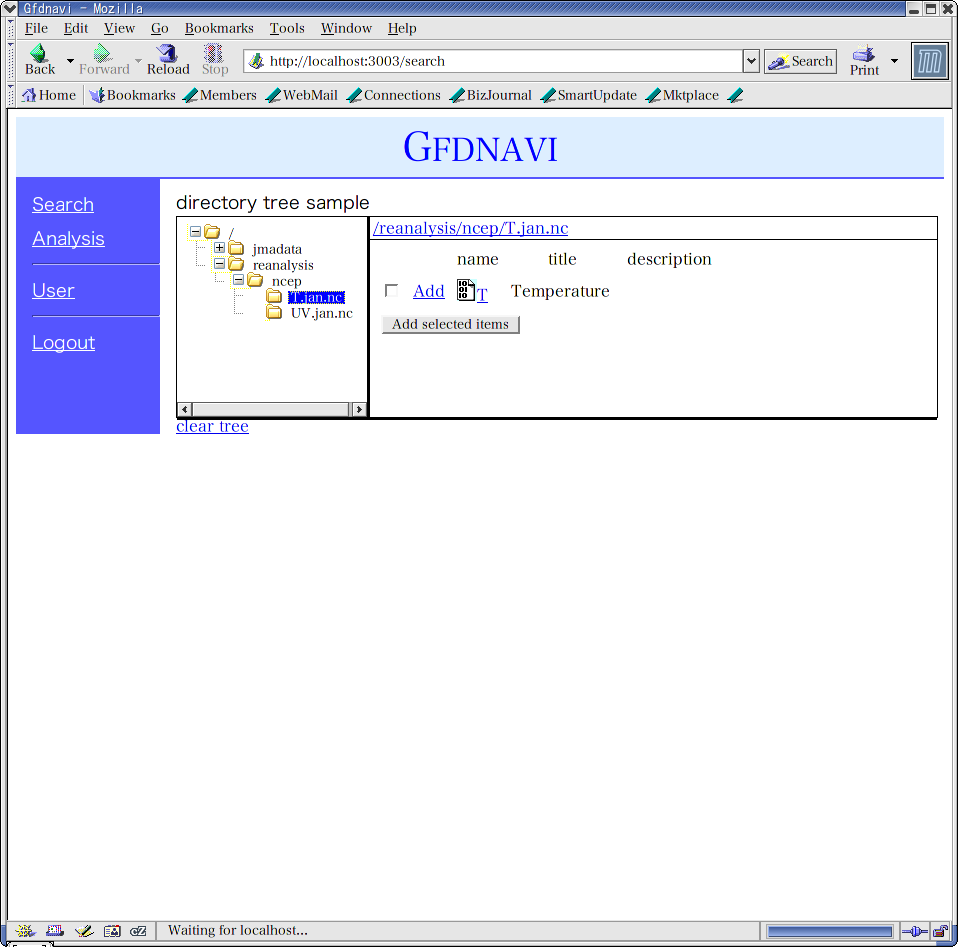

Variables 欄に U, V が表示されます。また Search に戻って、 今度は T.jan.nc 中の変数 T を Add してみましょう。

TUTORIAL1.files/Search4_s.png

可視化その1

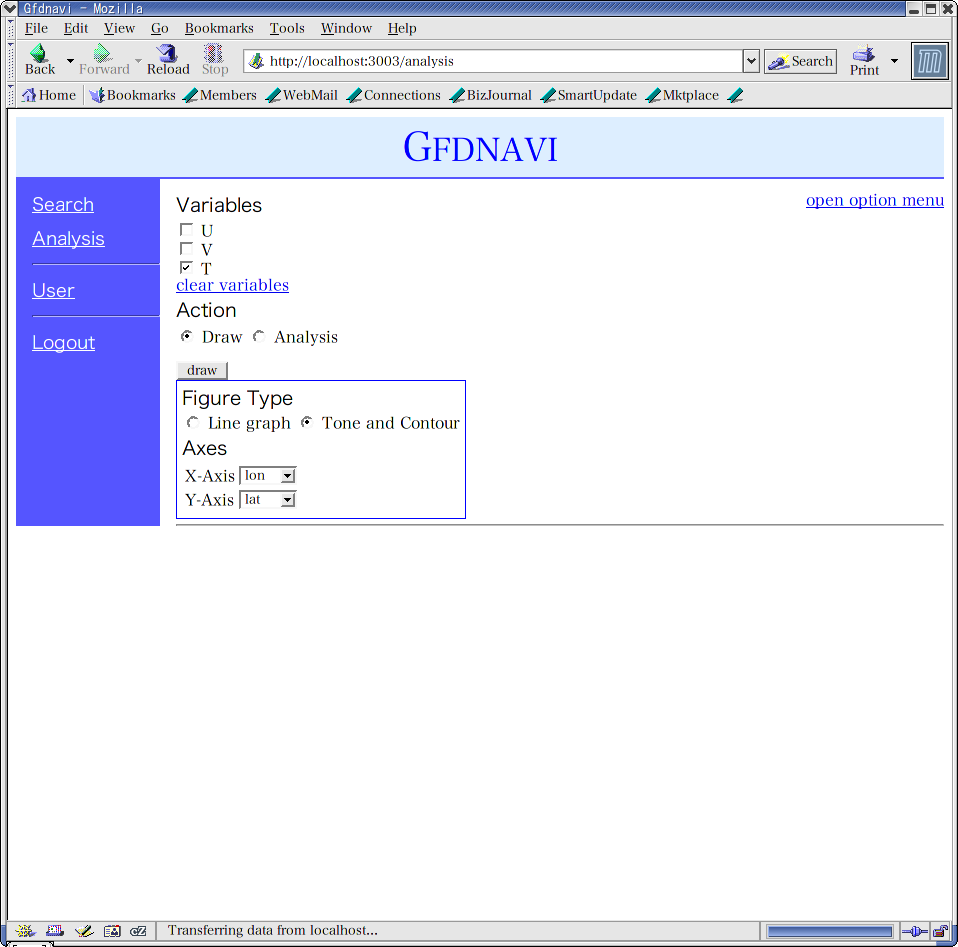

すると、今度は T も Variables 欄に加わりますので、T の前のチェックボックスをクリックしてください。 次のようになります。

TUTORIAL1.files/AnalysisT0_s.png

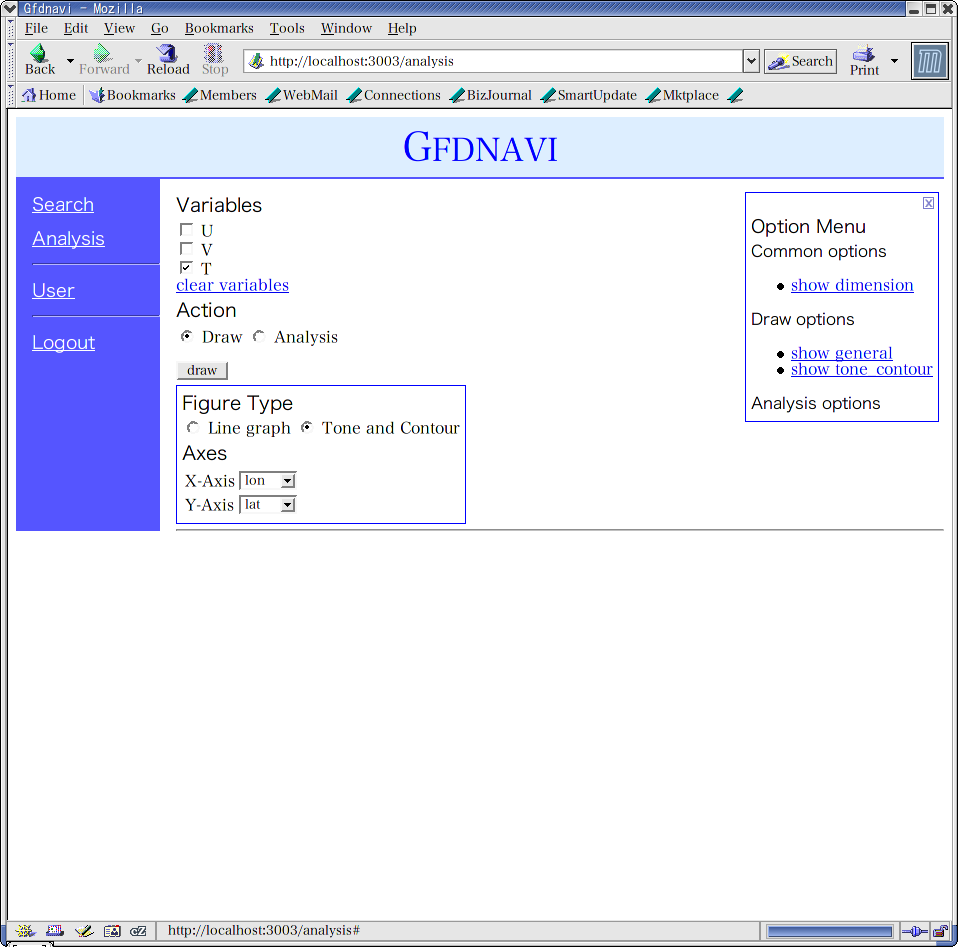

Action のラジオボタンが Draw を選択してますので、 可視化メニューです。初期には Figure Type として、 ごく簡単な選択ができるだけになってます。 ここで右上にある open option menu をクリックしてください。 すると、次のようにオプションメニューが現れます。

TUTORIAL1.files/AnalysisT1_s.png

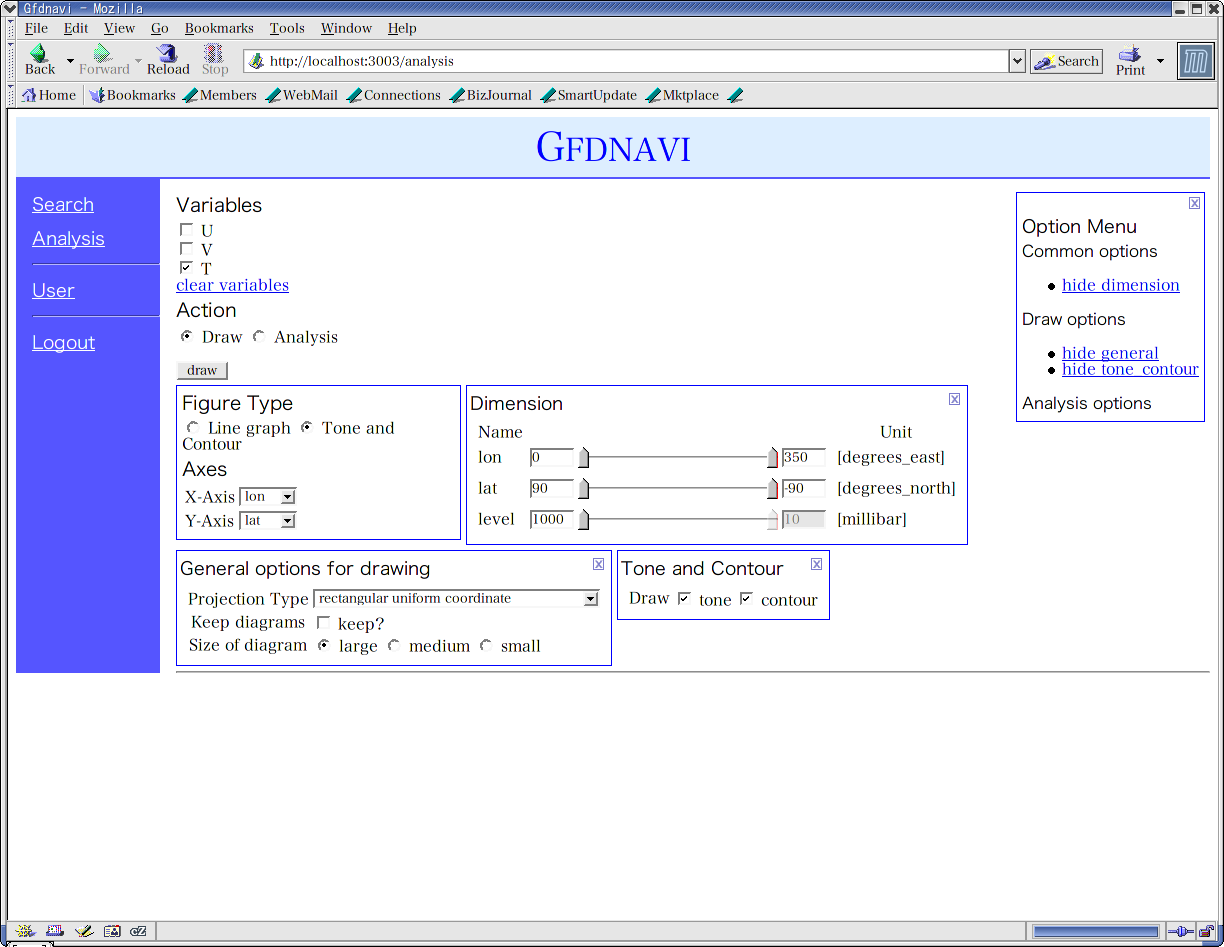

show dimension など、「show 何々」というオプションがありますので、 クリックするとそれぞれに対応する窓が表示されます。 全部表示した画面を次に示します。 このようにブラウザーの横幅十分取るようにすると良いでしょう。

TUTORIAL1.files/AnalysisT2_s.png

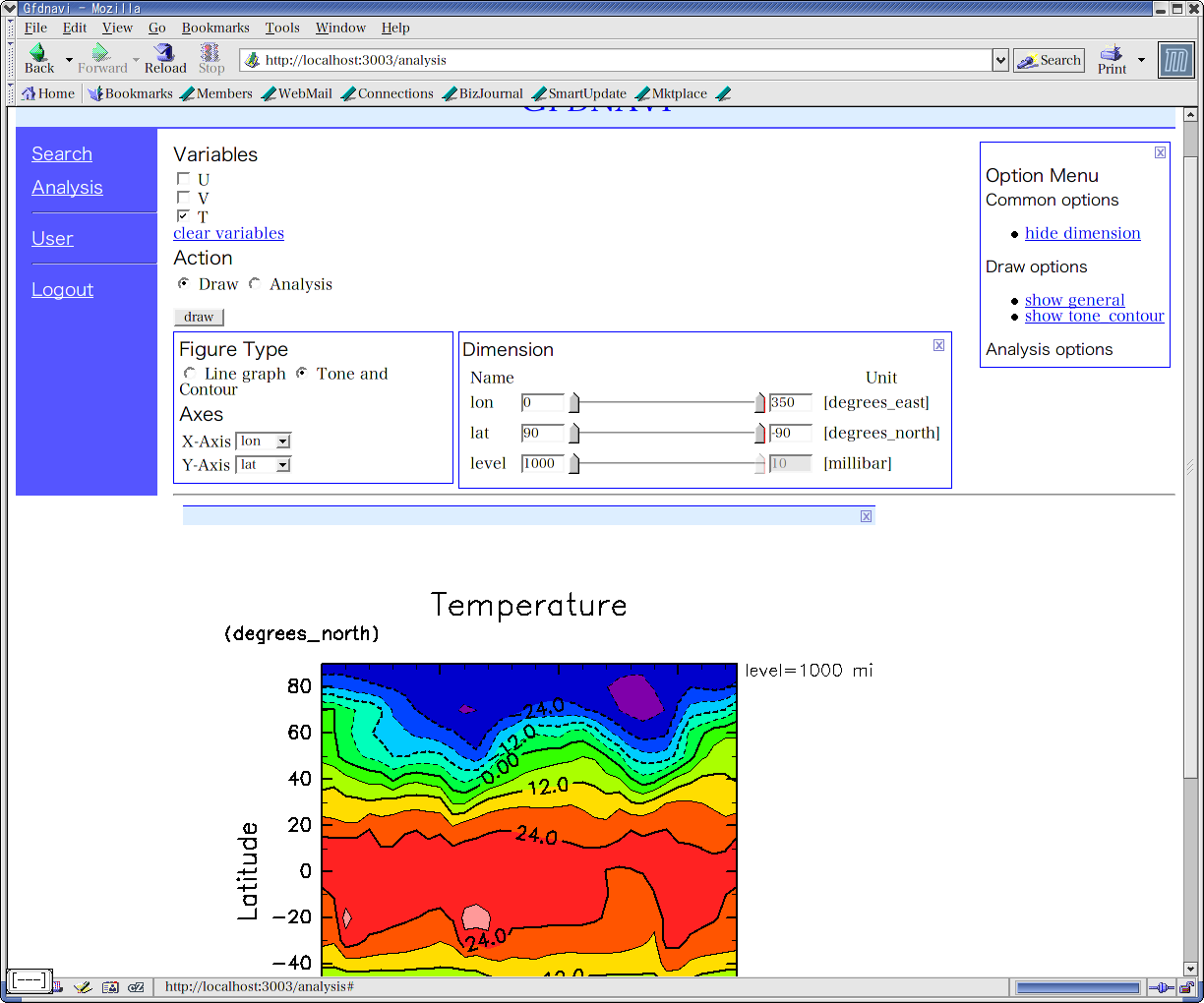

draw ボタンを押すと次のように描画されます。 Dimension 窓を見ると T というデータは lon, lat, level の3次元で、 今は level = 1000 hPa つまり地表付近の水平断面が描かれていることがわかります。 次の画像では、できた図がなるべくスクリーンショットに収まるよう、 少しスクロールし、オプション窓の一部は閉じてます(でも下が切れてます)。

TUTORIAL1.files/AnalysisT3_s.png

可視化その2

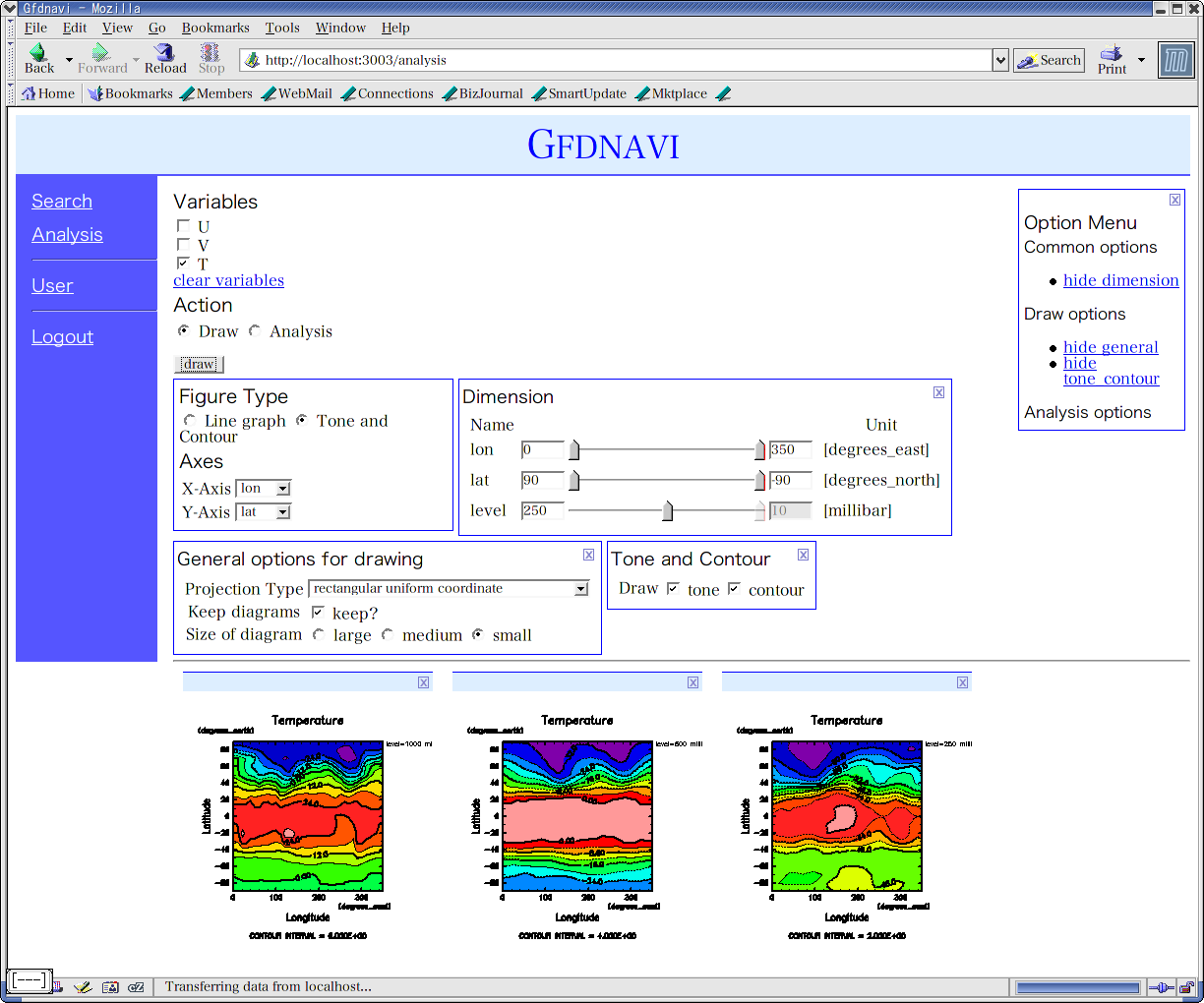

General options for drawing では、図のサイズや、新しい図を書いたときに 古いのを消すか残すか(Keep)、座標系の表示法(地図投影を含む)を指定しま す。Keep を選択すると、新しい図をどんどん並べていきます。 次の画面は、断面高度を変えて3回図を書いたものです。

TUTORIAL1.files/AnalysisT4_s.png

ダウンロードと保存

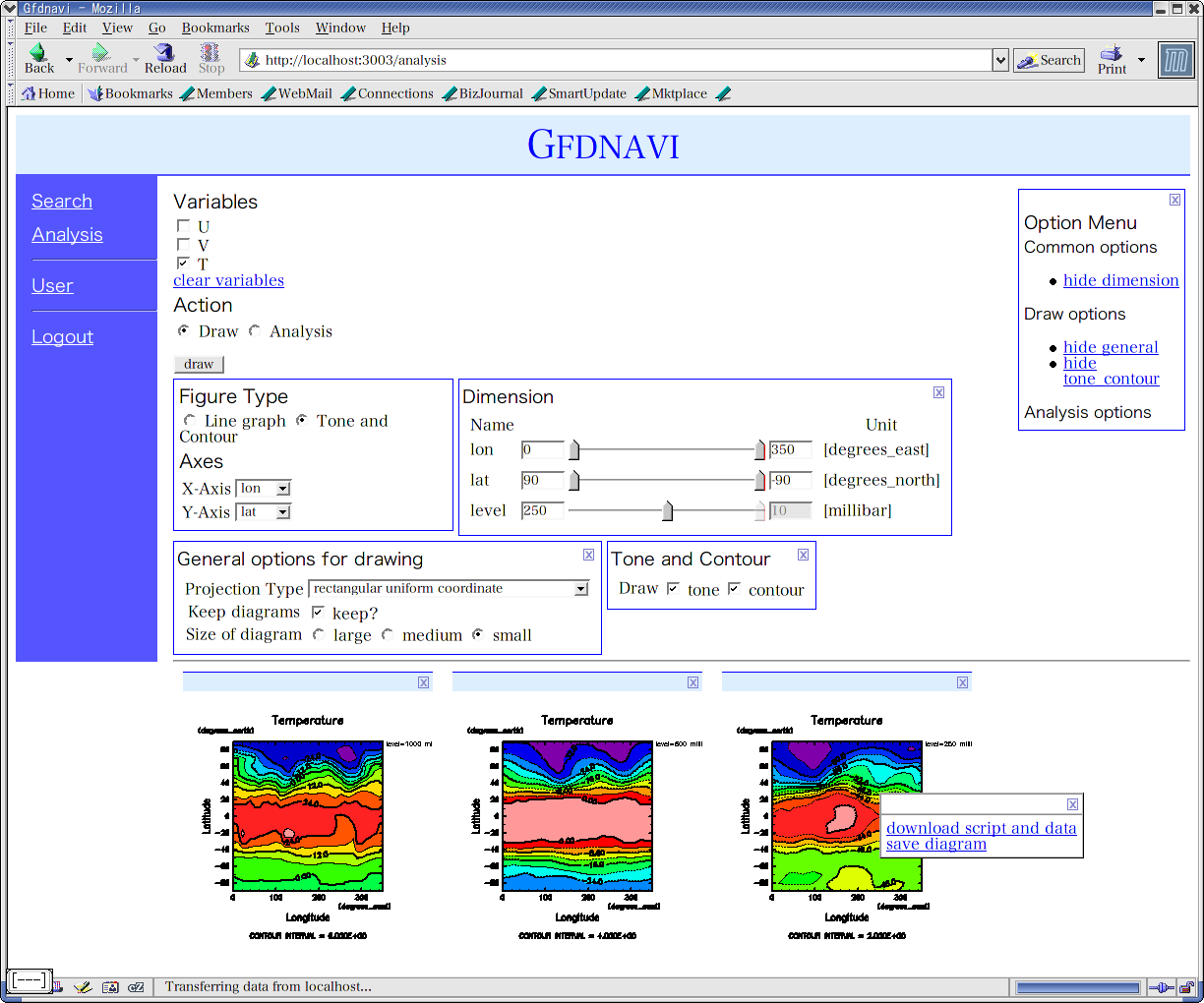

それぞれの図の右上の×印をクリックすると図を消せます。 また、それぞれの図中で左クリックすると、 ダウンロードと保存のポップアップメニューが現れます(右端の図をみてください):

TUTORIAL1.files/AnalysisT5_s.png

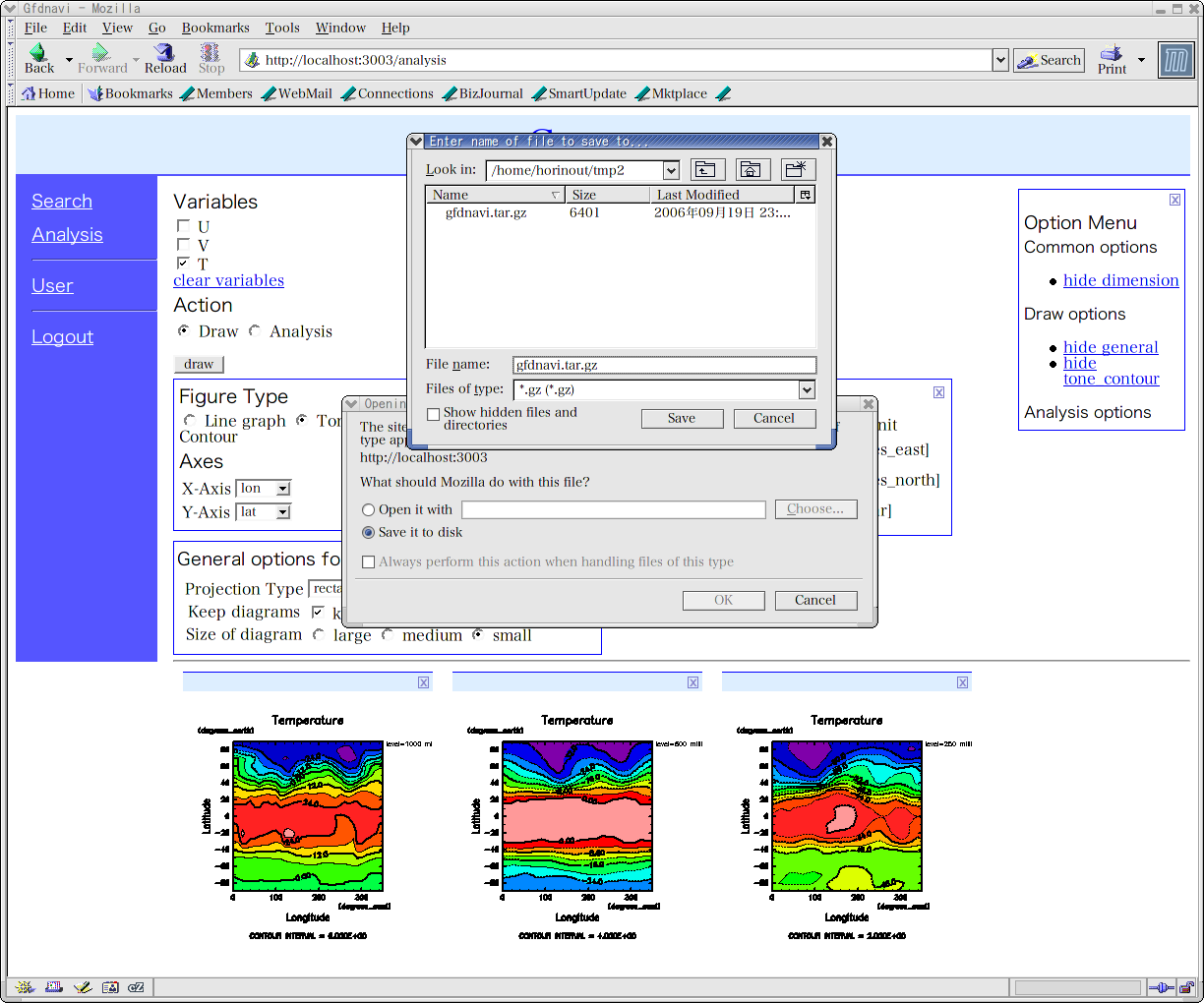

download script and data メニューは、クリックした図を書く Ruby スクリプトと、そのために必要な最小限のデータを入れた NetCDF ファイルを tar.gz で固めたものをダウンロードできます。

TUTORIAL1.files/AnalysisT6_s.png

ダウンロードした gfdnavi.tar.gz を展開すると、

gfdnavi.rb
gfdnavi_000.nc

というファイルができますので、

ruby gfdnavi.rb

を実行すると、ブラウザーに表示のと同じ図が描けます。 ただし、実行するマシンに GPhys がインストールされている必要があります。 現在は、gfdnavi.rb は VizShot をまるごと展開して含むようになってますので、別途インストールは不要です。

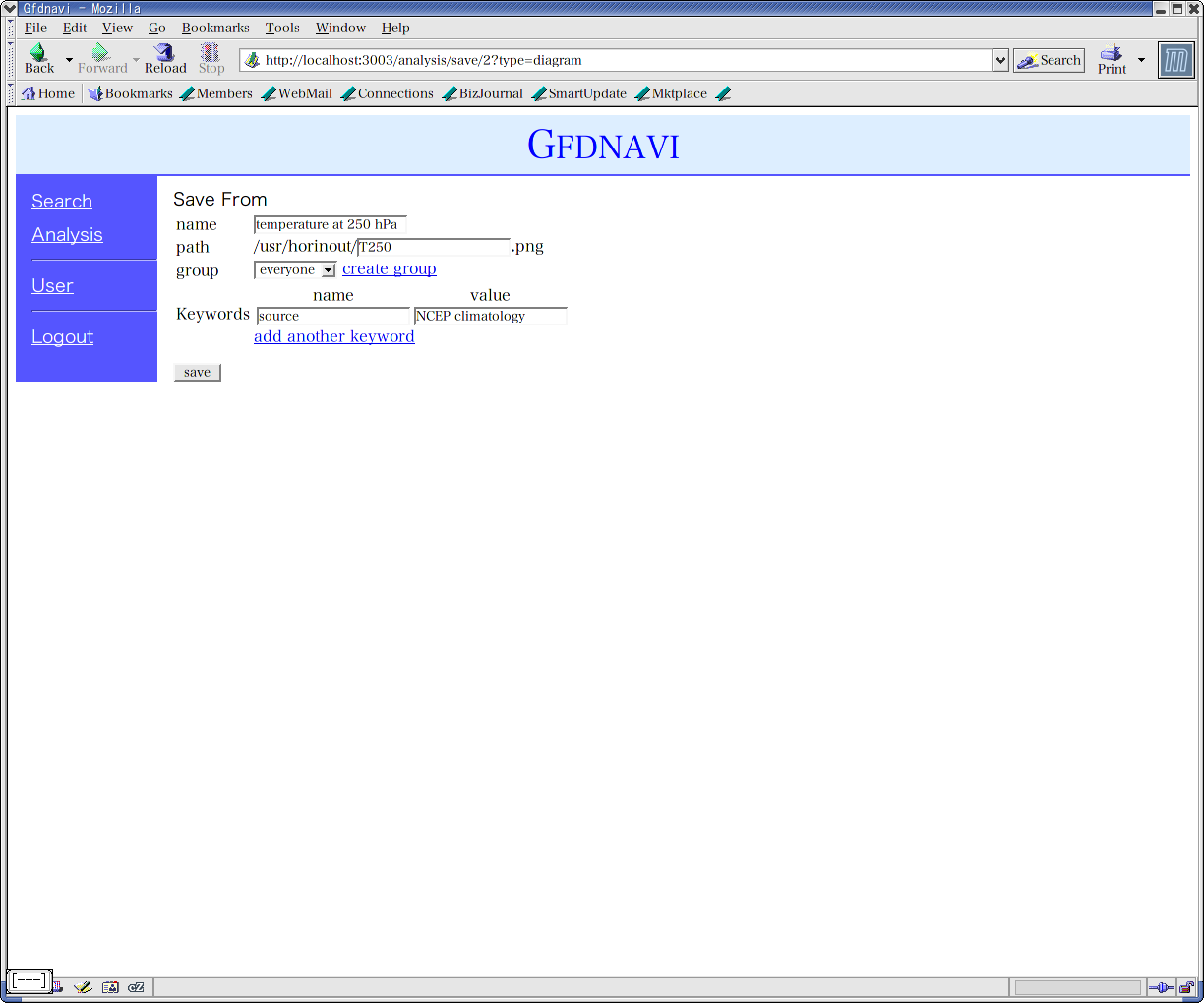

一方、ポップアップメニューで save diagram をクリックすると、 図の保存メニューになります。 次のように、適当に窓に入力して save ボタンを押すと保存されます。 公開範囲は group 欄で指定します。everyone は一般公開です。 横の create group メニューで、自分のアカウントを含むグループを作れます。

TUTORIAL1.files/AnalysisTsave_s.png

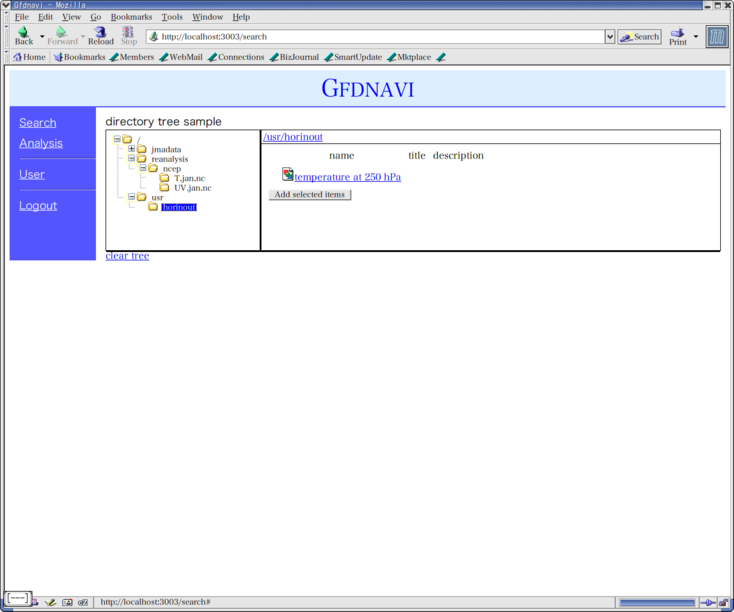

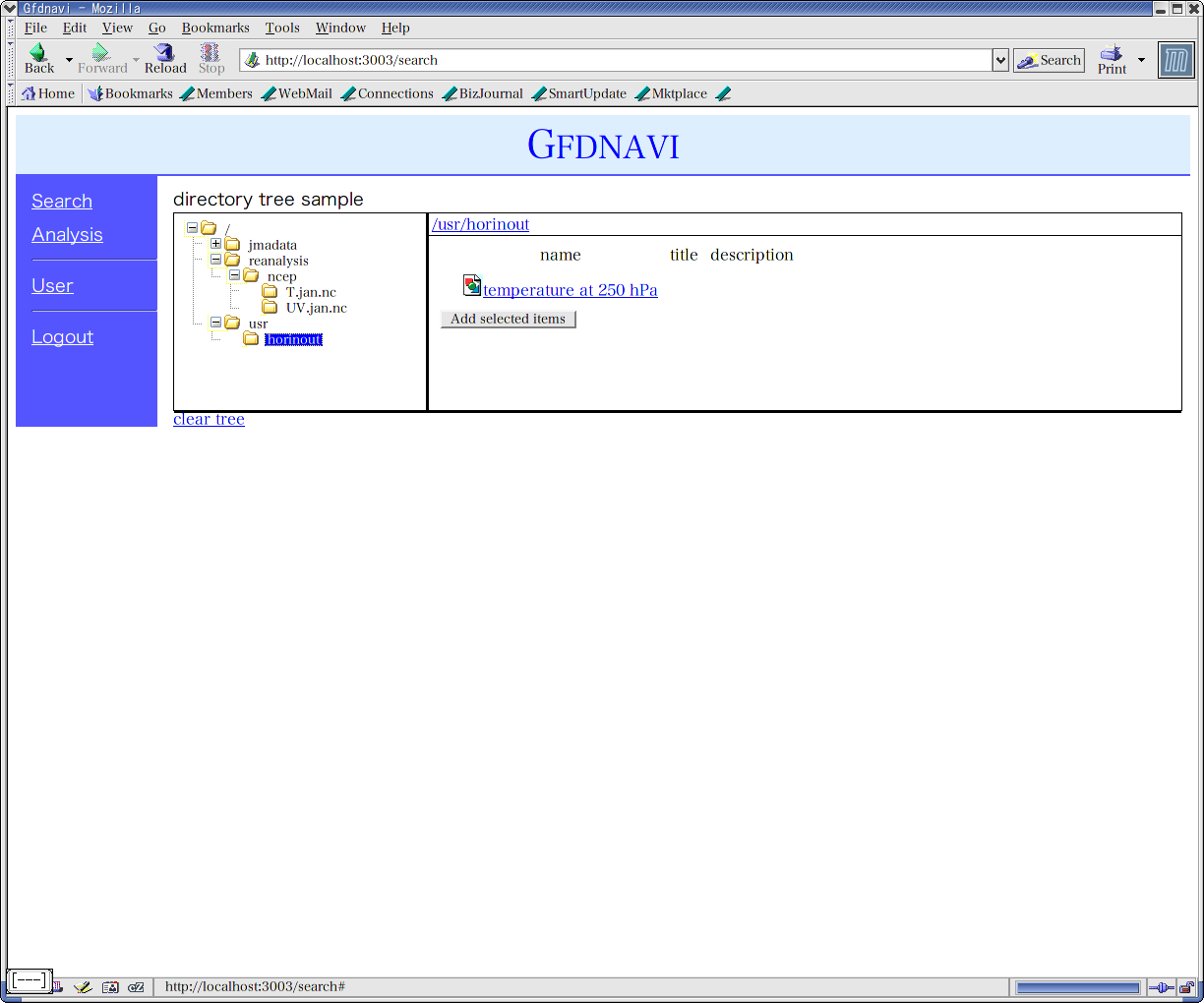

保存した図は Search メニューで見ることができます。

TUTORIAL1.files/ViewSavedImg_s.png

これまではなかった usr というディレクトリーが作られていて、 ユーザー名の下に画像データが収まっているのがわかります。

ベクトル図

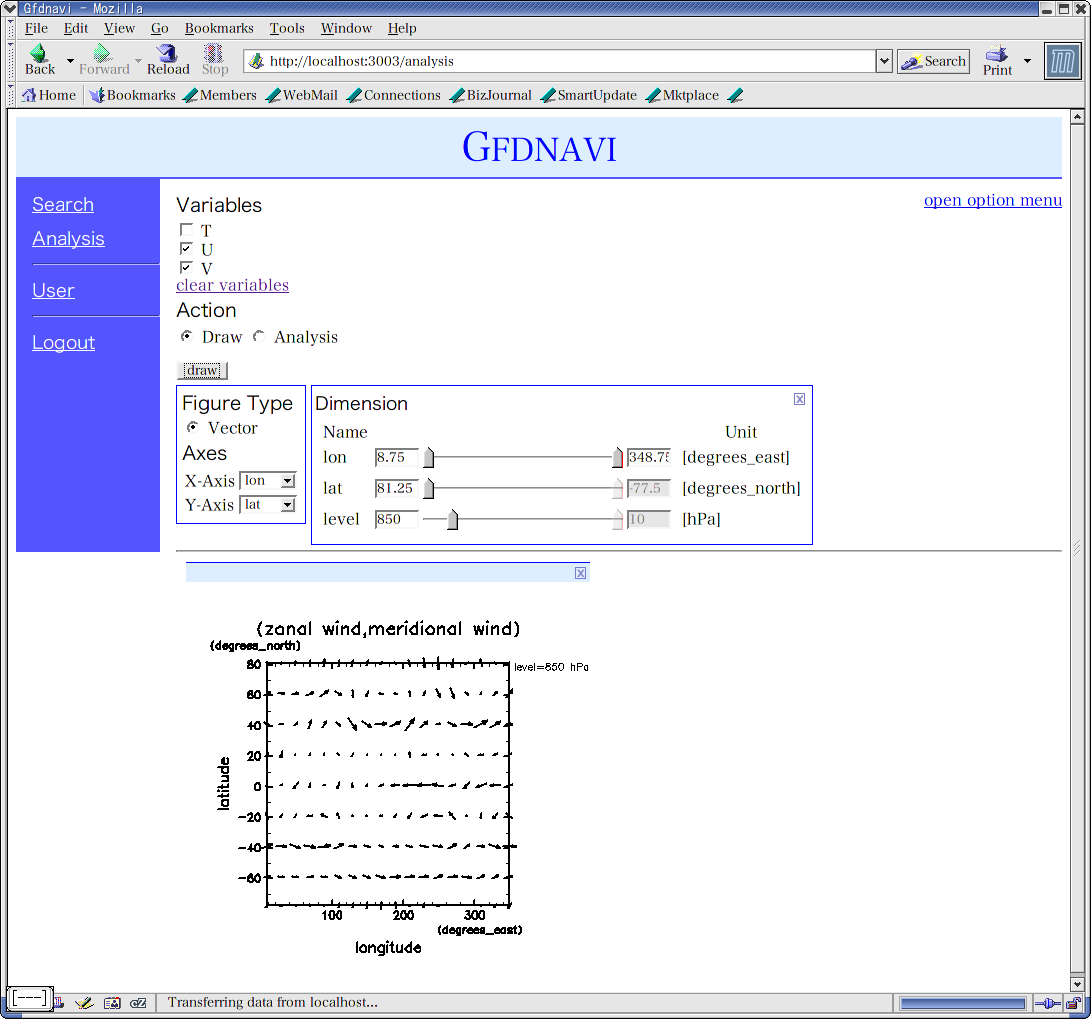

変数を2つ選ぶとベクトル図も描けます:

TUTORIAL1.files/AnalysisUV_s.png

ドラッグ&ドロップによる図の合成

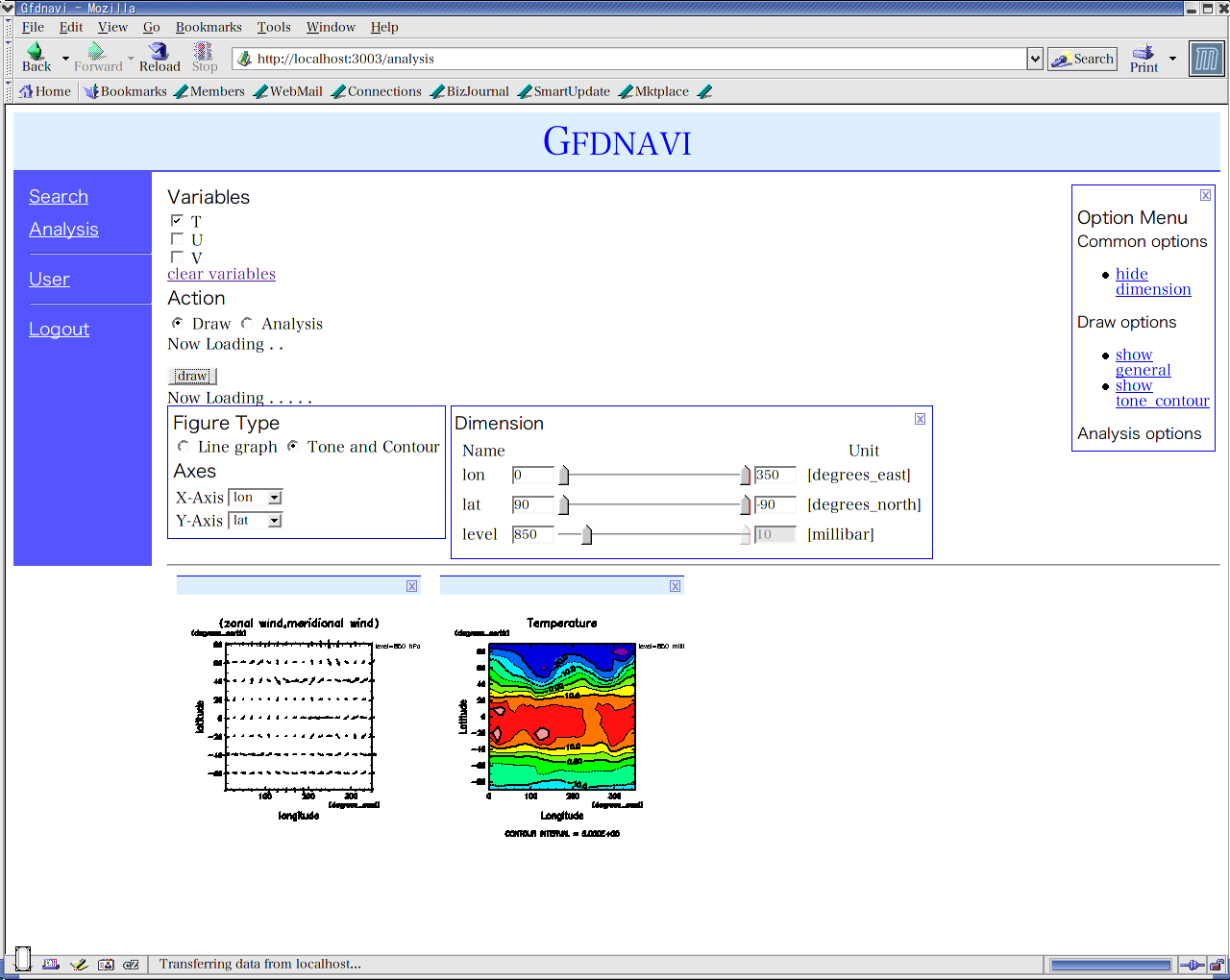

図を複数表示し、一つの図の上の水色のバーをドラッグして別の図の上にドロッ プすると、2つを重ねた図ができます。

TUTORIAL1.files/AnalysisCompo0_s.png

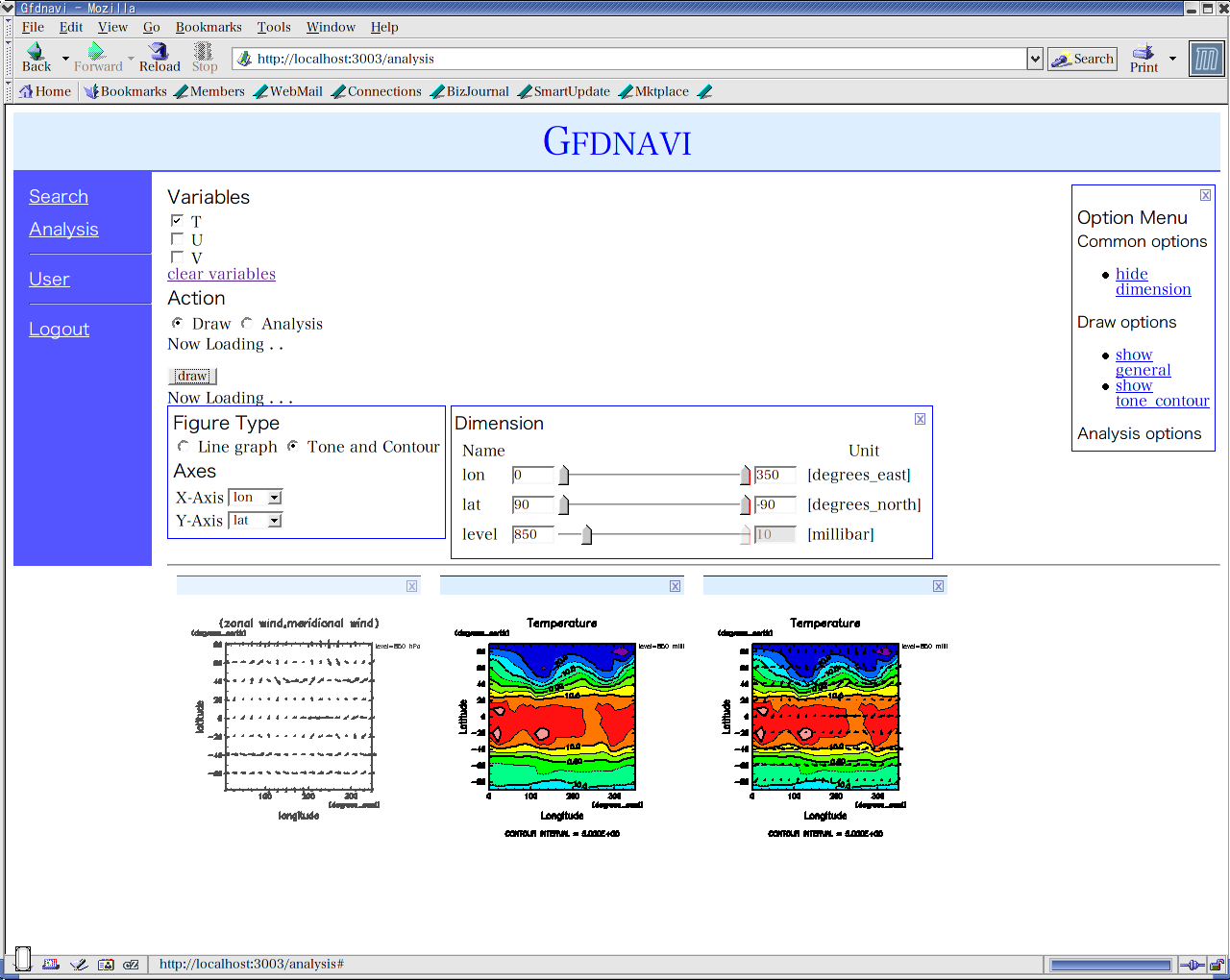

このスクリーンショットでは見えませんが、左の図を ドラッグして右の図にドロップしすると、3番目の図ができます:

TUTORIAL1.files/AnalysisCompo1_s.png

このように、ベクトル図とコンター図を合成できるというわけです。

解析 -- 数値演算

Analysis メニューのラジオボタンで Analysis を選ぶと 「解析」メニューになります。デフォルトでは関数 mean0 と stddev0 が選べます。それぞれ、最初の次元(0番目と数える) に関する平均と標準偏差です。ためしに変数 T に対し mean0 を選んで、analyze ボタンを押すと、 平均がとれます。

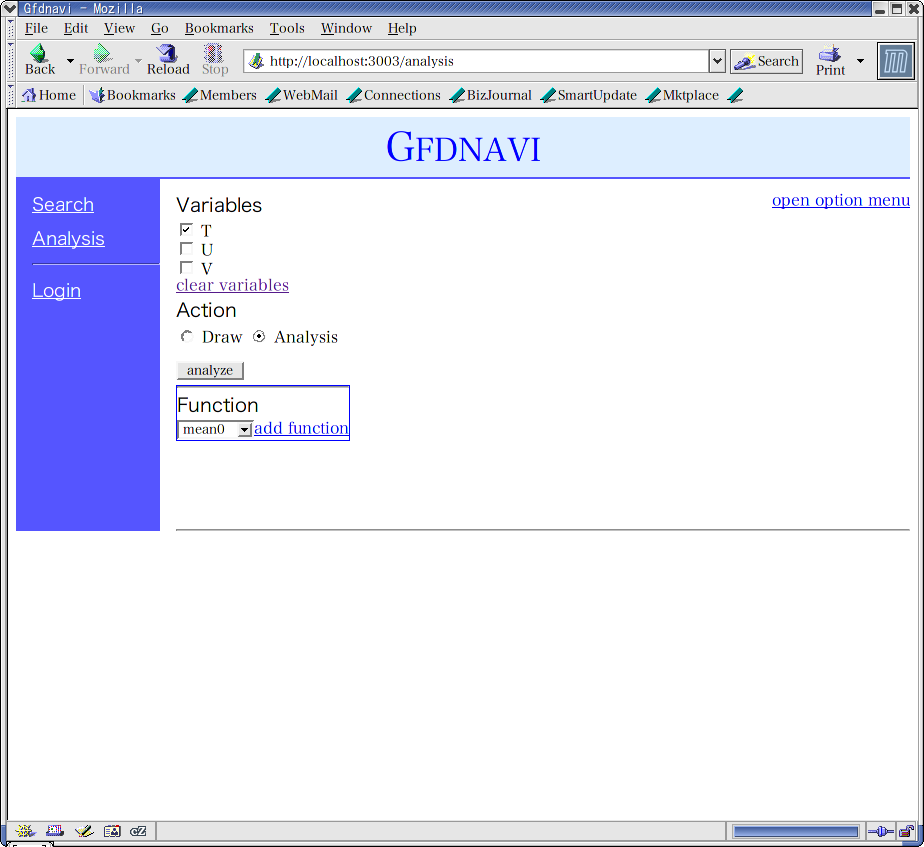

実行前:

TUTORIAL1.files/AnalysisMean00_s.png

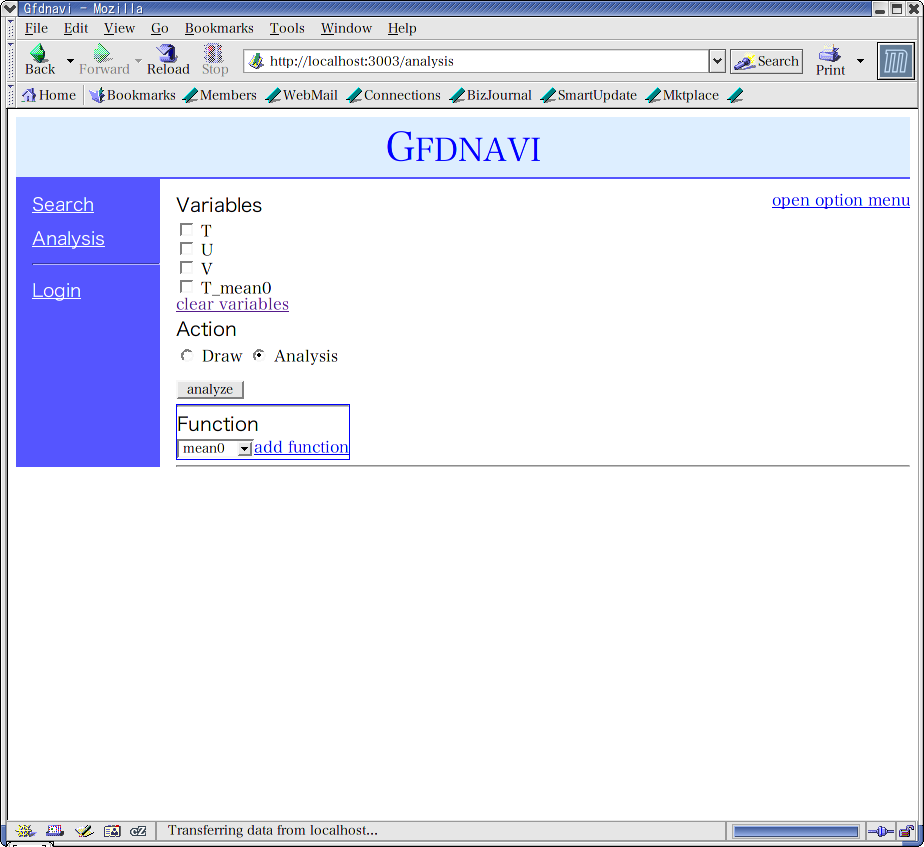

実行後:

TUTORIAL1.files/AnalysisMean01_s.png

実行後には Variables 欄に T_mean0 というのが増えているのがわかります。 これを Draw することで、最初の次元、つまり経度に関する平均を描画できます。

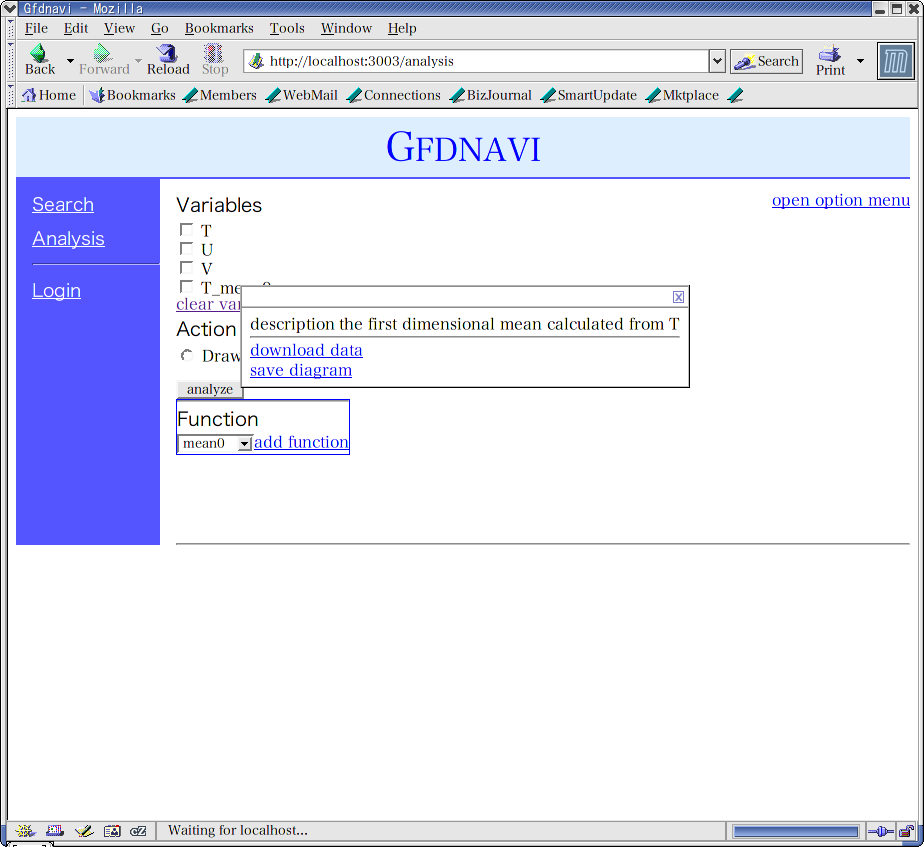

ここで得られた T_mean0 は、ダウンロードでき、さらにアカウントがあれば サーバー上に保存することができます。変数名をクリックすると、 次のようにポップアップ窓が現れます。

TUTORIAL1.files/AnalysisMean0popup_s.png

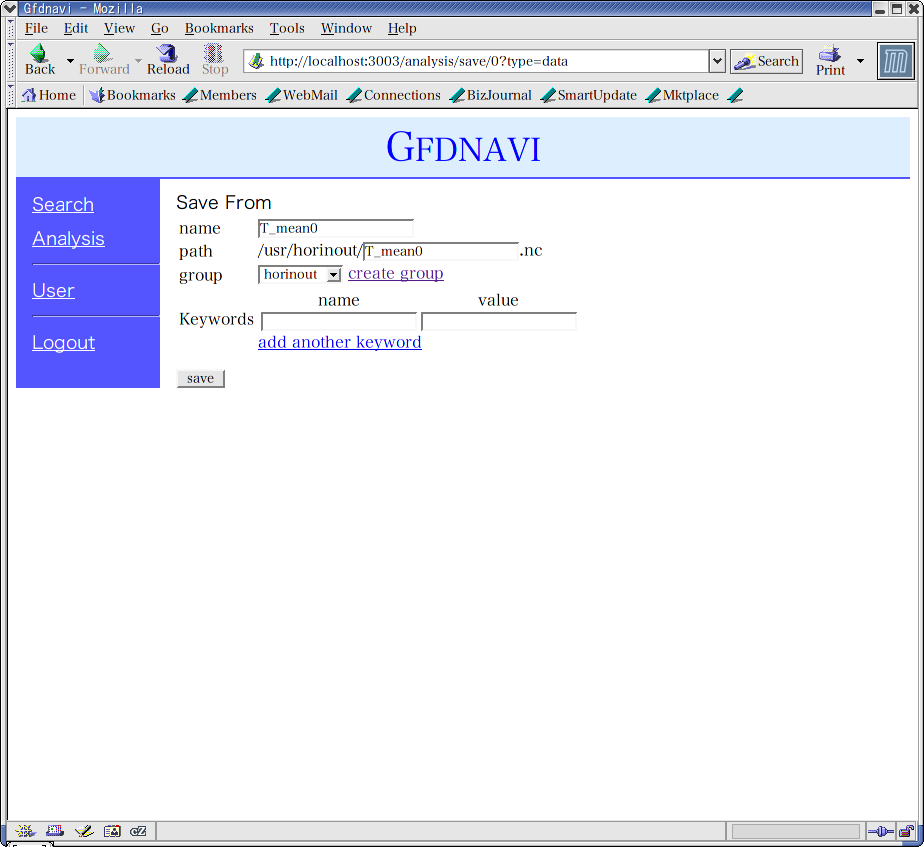

download data をクリックすればダウンロード、save data をクリックすればサーバー上で保存です。後者を選ぶと、 次のような保存画面が現れます。

TUTORIAL1.files/AnalysisMean0savedata_s.png

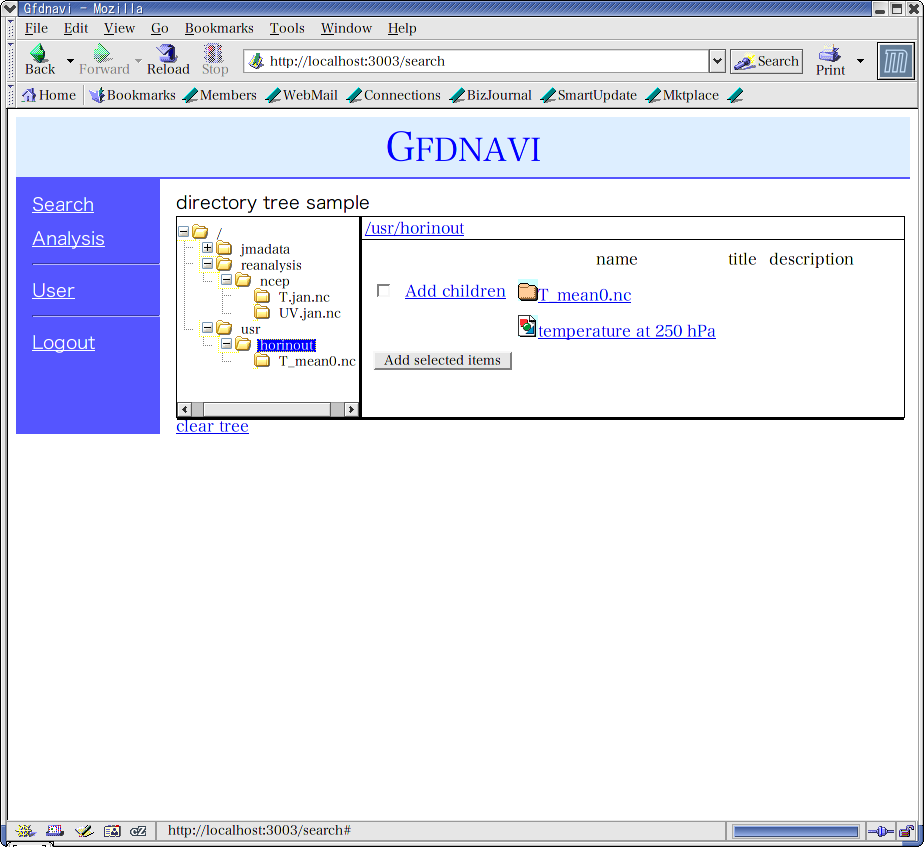

保存後に Search を開くと、次のようにユーザー用データディレクトリーに ファイルができてるのがわかります。保存しておけば、Gfdnavi に次回ログインしたときにも利用できます。

TUTORIAL1.files/SearchSavedData_s.png
